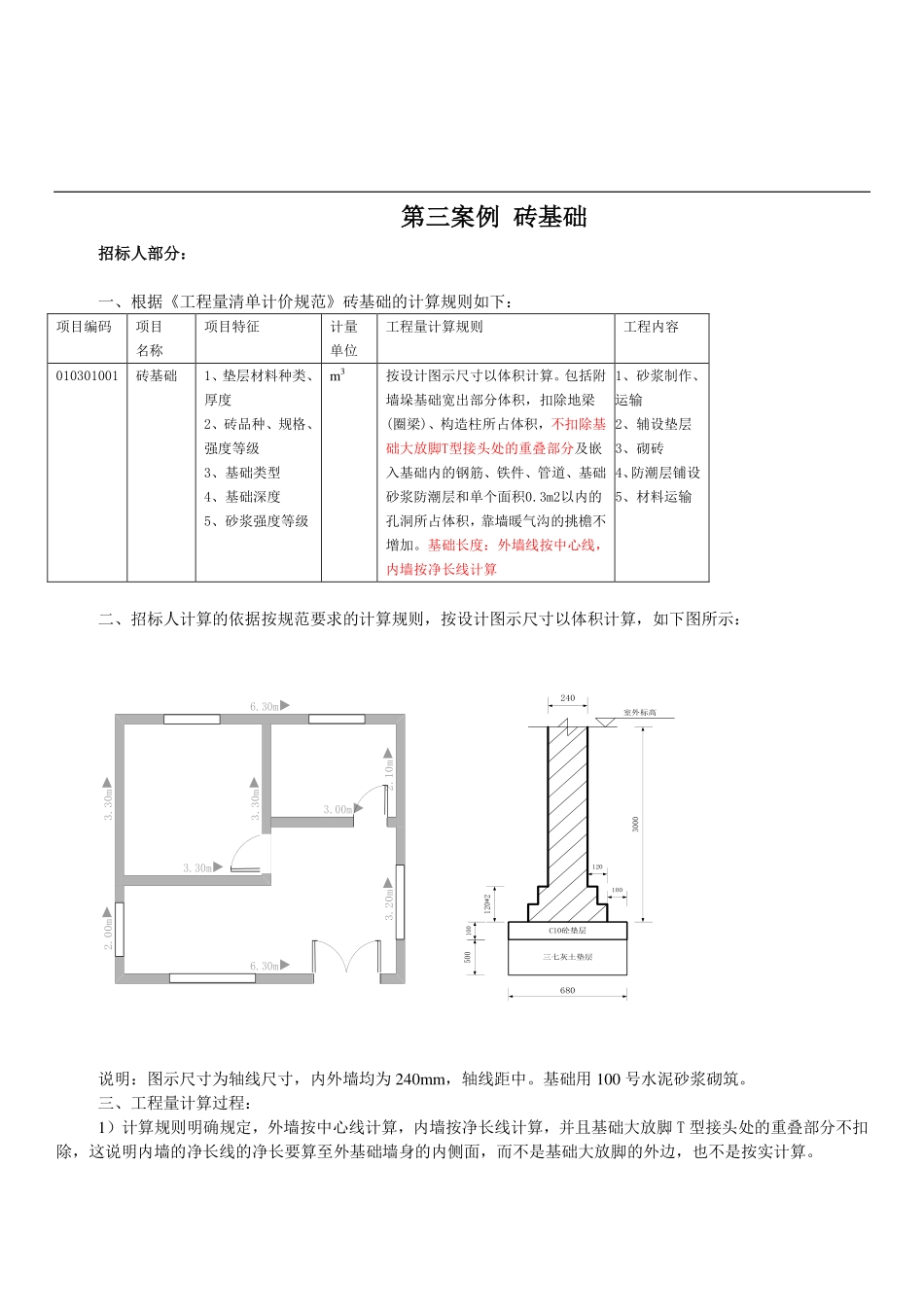

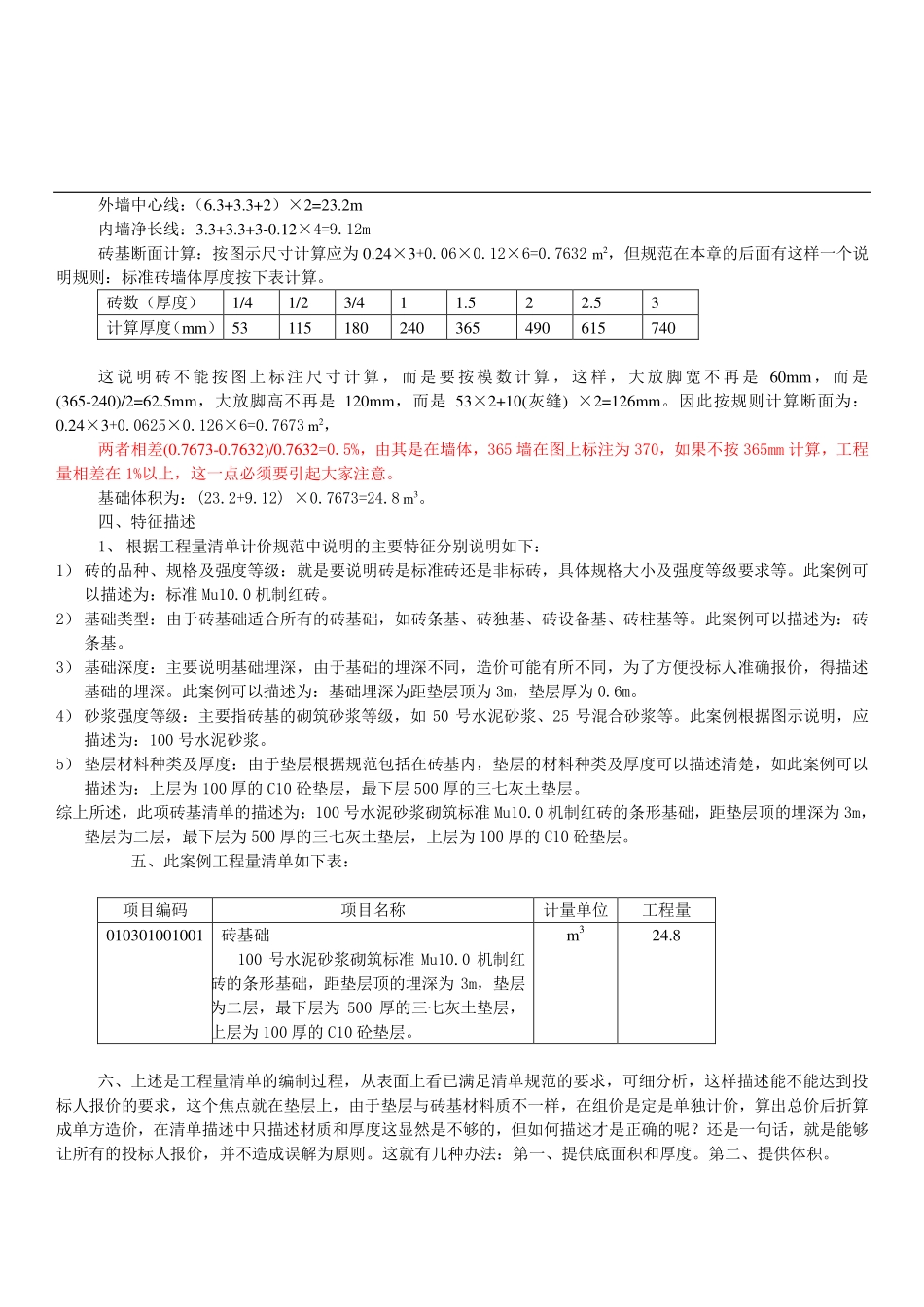

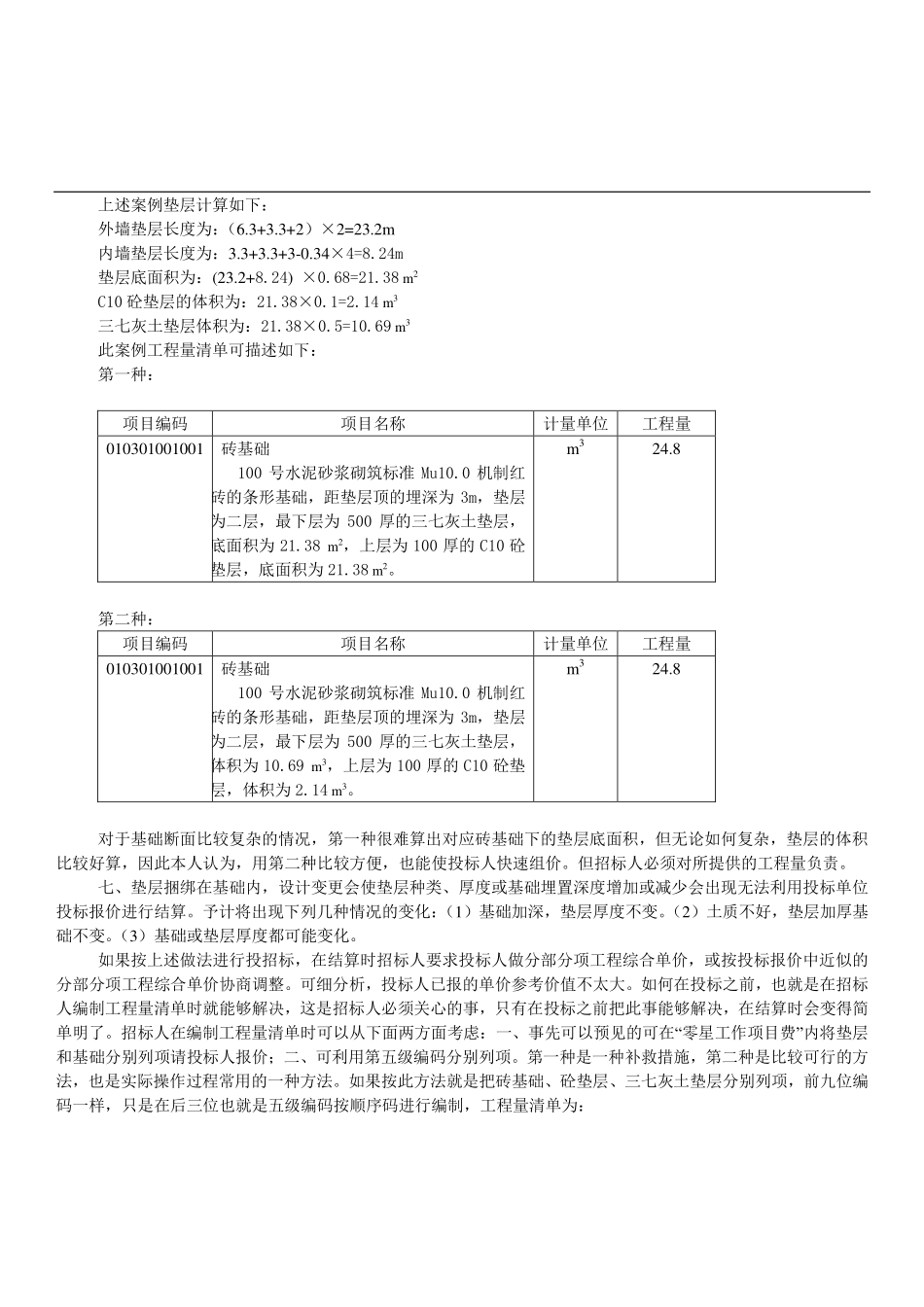

第三案例砖基础招标人部分:一、根据《工程量清单计价规范》砖基础的计算规则如下:项目编码项目名称项目特征计量单位工程量计算规则工程内容010301001砖基础1、垫层材料种类、厚度2、砖品种、规格、强度等级3、基础类型4、基础深度5、砂浆强度等级m3按设计图示尺寸以体积计算。包括附墙垛基础宽出部分体积,扣除地梁(圈梁)、构造柱所占体积,不扣除基础大放脚T型接头处的重叠部分及嵌入基础内的钢筋、铁件、管道、基础砂浆防潮层和单个面积0.3m2以内的孔洞所占体积,靠墙暖气沟的挑檐不增加。基础长度:外墙线按中心线,内墙按净长线计算1、砂浆制作、运输2、辅设垫层3、砌砖4、防潮层铺设5、材料运输二、招标人计算的依据按规范要求的计算规则,按设计图示尺寸以体积计算,如下图所示:6.30m2.10m6.30m3.30m3.00m2.00m3.20m3.30m3.30mC10砼垫层三七灰土垫层240120100680100500120*2室外标高3000说明:图示尺寸为轴线尺寸,内外墙均为240mm,轴线距中。基础用100号水泥砂浆砌筑。三、工程量计算过程:1)计算规则明确规定,外墙按中心线计算,内墙按净长线计算,并且基础大放脚T型接头处的重叠部分不扣除,这说明内墙的净长线的净长要算至外基础墙身的内侧面,而不是基础大放脚的外边,也不是按实计算。外墙中心线:(6.3+3.3+2)×2=23.2m内墙净长线:3.3+3.3+3-0.12×4=9.12m砖基断面计算:按图示尺寸计算应为0.24×3+0.06×0.12×6=0.7632m2,但规范在本章的后面有这样一个说明规则:标准砖墙体厚度按下表计算。砖数(厚度)1/41/23/411.522.53计算厚度(mm)53115180240365490615740这说明砖不能按图上标注尺寸计算,而是要按模数计算,这样,大放脚宽不再是60mm,而是(365-240)/2=62.5mm,大放脚高不再是120mm,而是53×2+10(灰缝)×2=126mm。因此按规则计算断面为:0.24×3+0.0625×0.126×6=0.7673m2,两者相差(0.7673-0.7632)/0.7632=0.5%,由其是在墙体,365墙在图上标注为370,如果不按365mm计算,工程量相差在1%以上,这一点必须要引起大家注意。基础体积为:(23.2+9.12)×0.7673=24.8m3。四、特征描述1、根据工程量清单计价规范中说明的主要特征分别说明如下:1)砖的品种、规格及强度等级:就是要说明砖是标准砖还是非标砖,具体规格大小及强度等级要求等。此案例可以描述为:标准Mu10.0机制红砖。2)基础类型:由于砖基础适合所有的砖基础,如砖条基、砖独基、砖设备基、砖柱基等。此案例可以描述为:砖条基。3)基础深度:主要说明基础埋深,由于基础的埋深不同,造价可能有所不同,为了方便投标人准确报价,得描述基础的埋深。此案例可以描述为:基础埋深为距垫层顶为3m,垫层厚为0.6m。4)砂浆强度等级:主要指砖基的砌筑砂浆等级,如50号水泥砂浆、25号混合砂浆等。此案例根据图示说明,应描述为:100号水泥砂浆。5)垫层材料种类及厚度:由于垫层根据规范包括在砖基内,垫层的材料种类及厚度可以描述清楚,如此案例可以描述为:上层为100厚的C10砼垫层,最下层500厚的三七灰土垫层。综上所述,此项砖基清单的描述为:100号水泥砂浆砌筑标准Mu10.0机制红砖的条形基础,距垫层顶的埋深为3m,垫层为二层,最下层为500厚的三七灰土垫层,上层为100厚的C10砼垫层。五、此案例工程量清单如下表:项目编码项目名称计量单位工程量010301001001砖基础100号水泥砂浆砌筑标准Mu10.0机制红砖的条形基础,距垫层顶的埋深为3m,垫层为二层,最下层为500厚的三七灰土垫层,上层为100厚的C10砼垫层。m324.8六、上述是工程量清单的编制过程,从表面上看已满足清单规范的要求,可细分析,这样描述能不能达到投标人报价的要求,这个焦点就在垫层上,由于垫层与砖基材料质不一样,在组价是定是单独计价,算出总价后折算成单方造价,在清单描述中只描述材质和厚度这显然是不够的,但如何描述才是正确的呢?还是一句话,就是能够让所有的投标人报价,并不造成误解为原则。这就有几种办法:第一、提供底面积和厚度。第二、提供体积。上述案例垫层计算如下:外墙垫层长度为:(6.3+3.3+2)×2=23.2m内墙垫层长度为:3.3+3.3+3-0.34×4=8.24m垫层底面积为:(23.2+8.24)×0.68=21.38m2C10...
