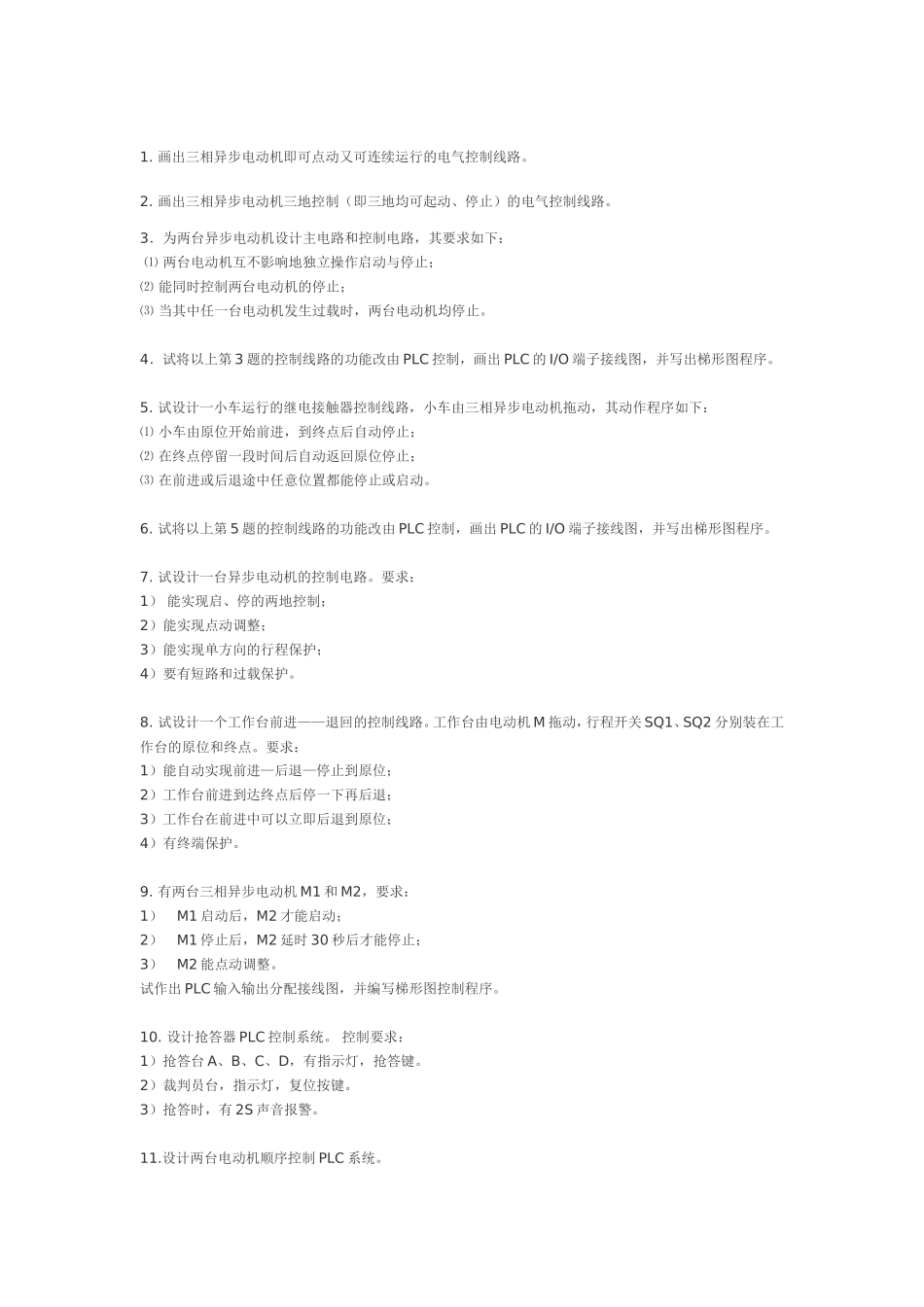

1.画出三相异步电动机即可点动又可连续运行的电气控制线路。2.画出三相异步电动机三地控制（即三地均可起动、停止）的电气控制线路。3．为两台异步电动机设计主电路和控制电路，其要求如下：⑴两台电动机互不影响地独立操作启动与停止；⑵能同时控制两台电动机的停止；⑶当其中任一台电动机发生过载时，两台电动机均停止。4．试将以上第3题的控制线路的功能改由PLC控制，画出PLC的I/O端子接线图，并写出梯形图程序。5.试设计一小车运行的继电接触器控制线路，小车由三相异步电动机拖动，其动作程序如下：⑴小车由原位开始前进，到终点后自动停止；⑵在终点停留一段时间后自动返回原位停止；⑶在前进或后退途中任意位置都能停止或启动。6.试将以上第5题的控制线路的功能改由PLC控制，画出PLC的I/O端子接线图，并写出梯形图程序。7.试设计一台异步电动机的控制电路。要求：1）能实现启、停的两地控制；2）能实现点动调整；3）能实现单方向的行程保护；4）要有短路和过载保护。8.试设计一个工作台前进——退回的控制线路。工作台由电动机M拖动，行程开关SQ1、SQ2分别装在工作台的原位和终点。要求：1）能自动实现前进—后退—停止到原位；2）工作台前进到达终点后停一下再后退；3）工作台在前进中可以立即后退到原位；4）有终端保护。9.有两台三相异步电动机M1和M2，要求：1）M1启动后，M2才能启动；2）M1停止后，M2延时30秒后才能停止；3）M2能点动调整。试作出PLC输入输出分配接线图，并编写梯形图控制程序。10.设计抢答器PLC控制系统。控制要求：1）抢答台A、B、C、D，有指示灯，抢答键。2）裁判员台，指示灯，复位按键。3）抢答时，有2S声音报警。11.设计两台电动机顺序控制PLC系统。控制要求：两台电动机相互协调运转，M1运转10S，停止5S，M2要求与M1相反，M1停止M2运行，M1运行M2停止，如此反复动作3次，M1和M2均停止。12．设计PLC三速电动机控制系统控制要求：启动低速运行3S，KM1，KM2接通；中速运行3S，KM3通（KM2断开）；高速运行KM4，KM5接通（KM3断开）。13.设计交通红绿灯PLC控制系统。控制要求：1）东西向：绿5S，绿闪3次，黄2S；红10S。2）南北向：红10S，绿5S，绿闪3次，黄2S。14．在复杂的电气控制中，采用PLC控制与传统的继电器控制有哪些优越性？15.什么是可编程控制器？它的特点是什么？16．PLC由哪几部分组成？各有什么作用？17．PLC控制系统与传统的继电器控制系统有何区别？18．PLC开关量输出接口按输出开关器件的种类不同，又几种形式？19．简述PLC的扫描工作过程。20．为什么PLC中软继电器的触点可无数次使用？21.PLC按I/O点数和结构形式可分为几类？22.可编程控制器梯形图编程规则的主要内容是什么？23.PLC执行程序是以循环扫描方式进行的，请问每一扫描过程分为哪几个阶段？24.请写出以下指令表对应的梯形图。0LDX00011ORB1MPS12ANB2LDX00113OUTY0013ORX00214MPP4ANB15ANDX0075OUTY00016OUTY0026MRD17LDX0107LDIX00318ORIX0118ANDX00419ANB9LDX00520OUTY00310ANIX00625.说明FX0N-40MR型号中40、M、R的意义，并说出它的输入输出点数。26.根据下列语句表画出对应的梯形图。LDX1LDX5ANDX2ANDX6ORX3ORM2ANIX4ANBORIM3ORM1OUTY227．设计一工作台自动往复控制程序。要求：正反转启动信号X0、X1，停车信号X2，左右限位开关X3、X4，输出信号Y0、Y1。具有电气互锁和机械互锁功能。28．设计钻床主轴多次进给控制。要求：该机床进给由液压驱动。电磁阀DT1得电主轴前进，失电后退。同时，还用电磁阀DT2控制前进及后退速度，得电快速，失电慢速。其工作过程为：29．六盏灯单通循环控制。要求：按下启动信号X0，六盏灯（Y0~~~Y5）依次循环显示，每盏灯亮1秒时间。按下停车信号X1，灯全灭。30．气压成型机控制。要求：开始时，冲头处在最高位置（XK1闭合）。按下启动按钮，电磁阀1DT得电，冲头向下运动，触到行程开关XK2时，1DT失电，加工5秒时间。5秒后，电磁阀2DT得电，冲头向上运动，直到触到行程开关XK1时，冲头停止。按下停车按钮，要求立即停车。启动信号X0，停车信号X1，XK1（X2），XK2（X3），1DT（Y0），2DT（Y1）。31．设计通电和断电延时电路。33．按钮计数控...
