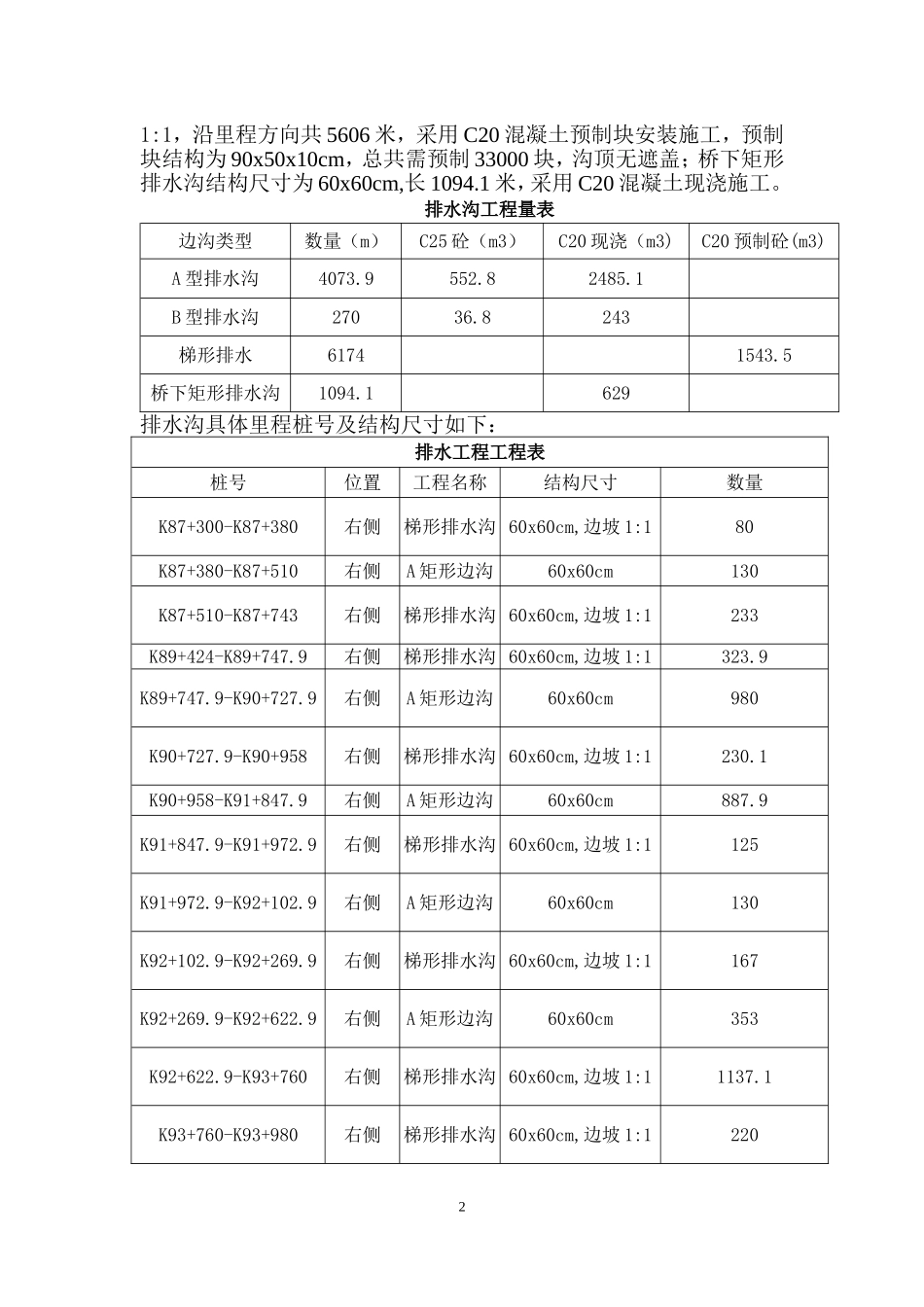

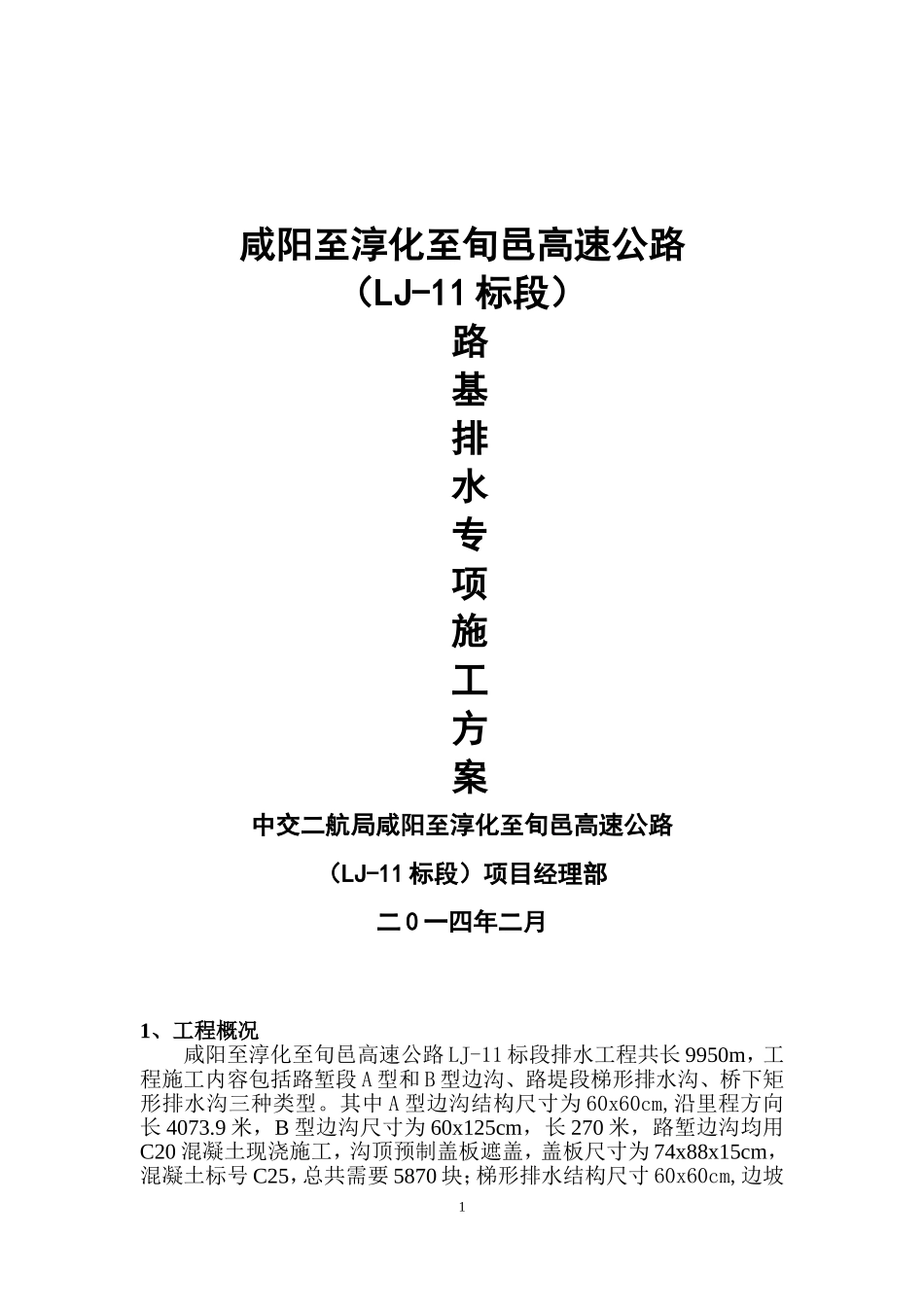

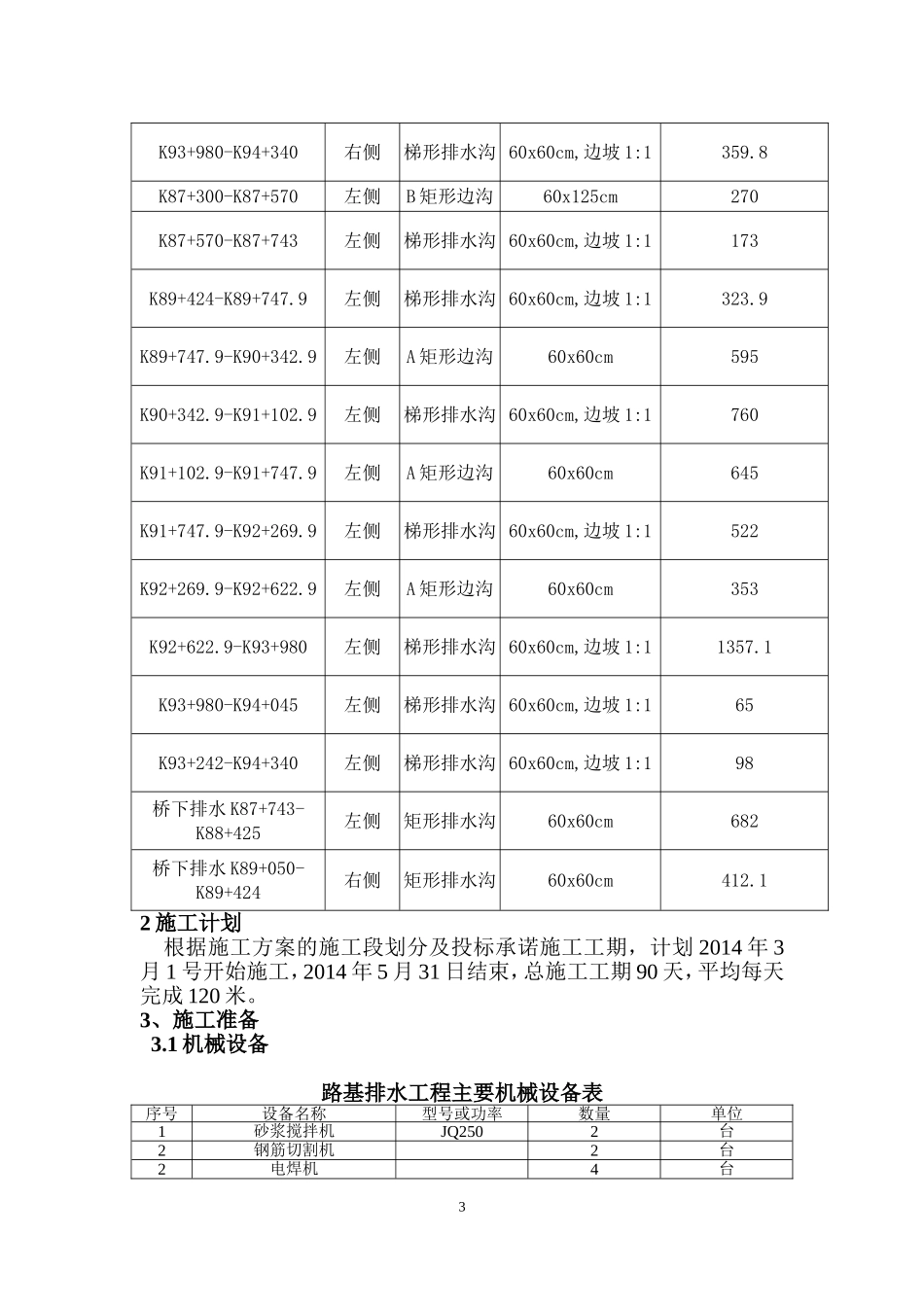

咸阳至淳化至旬邑高速公路（LJ-11标段）路基排水专项施工方案中交二航局咸阳至淳化至旬邑高速公路（LJ-11标段）项目经理部二0一四年二月1、工程概况咸阳至淳化至旬邑高速公路LJ-11标段排水工程共长9950m，工程施工内容包括路堑段A型和B型边沟、路堤段梯形排水沟、桥下矩形排水沟三种类型。其中A型边沟结构尺寸为60x60cm,沿里程方向长4073.9米，B型边沟尺寸为60x125cm，长270米，路堑边沟均用C20混凝土现浇施工，沟顶预制盖板遮盖，盖板尺寸为74x88x15cm，混凝土标号C25，总共需要5870块；梯形排水结构尺寸60x60cm,边坡11:1，沿里程方向共5606米，采用C20混凝土预制块安装施工，预制块结构为90x50x10cm，总共需预制33000块，沟顶无遮盖；桥下矩形排水沟结构尺寸为60x60cm,长1094.1米，采用C20混凝土现浇施工。排水沟工程量表边沟类型数量（m）C25砼（m3）C20现浇（m3)C20预制砼(m3)A型排水沟4073.9552.82485.1B型排水沟27036.8243梯形排水61741543.5桥下矩形排水沟1094.1629排水沟具体里程桩号及结构尺寸如下：排水工程工程表桩号位置工程名称结构尺寸数量K87+300-K87+380右侧梯形排水沟60x60cm,边坡1:180K87+380-K87+510右侧A矩形边沟60x60cm130K87+510-K87+743右侧梯形排水沟60x60cm,边坡1:1233K89+424-K89+747.9右侧梯形排水沟60x60cm,边坡1:1323.9K89+747.9-K90+727.9右侧A矩形边沟60x60cm980K90+727.9-K90+958右侧梯形排水沟60x60cm,边坡1:1230.1K90+958-K91+847.9右侧A矩形边沟60x60cm887.9K91+847.9-K91+972.9右侧梯形排水沟60x60cm,边坡1:1125K91+972.9-K92+102.9右侧A矩形边沟60x60cm130K92+102.9-K92+269.9右侧梯形排水沟60x60cm,边坡1:1167K92+269.9-K92+622.9右侧A矩形边沟60x60cm353K92+622.9-K93+760右侧梯形排水沟60x60cm,边坡1:11137.1K93+760-K93+980右侧梯形排水沟60x60cm,边坡1:12202K93+980-K94+340右侧梯形排水沟60x60cm,边坡1:1359.8K87+300-K87+570左侧B矩形边沟60x125cm270K87+570-K87+743左侧梯形排水沟60x60cm,边坡1:1173K89+424-K89+747.9左侧梯形排水沟60x60cm,边坡1:1323.9K89+747.9-K90+342.9左侧A矩形边沟60x60cm595K90+342.9-K91+102.9左侧梯形排水沟60x60cm,边坡1:1760K91+102.9-K91+747.9左侧A矩形边沟60x60cm645K91+747.9-K92+269.9左侧梯形排水沟60x60cm,边坡1:1522K92+269.9-K92+622.9左侧A矩形边沟60x60cm353K92+622.9-K93+980左侧梯形排水沟60x60cm,边坡1:11357.1K93+980-K94+045左侧梯形排水沟60x60cm,边坡1:165K93+242-K94+340左侧梯形排水沟60x60cm,边坡1:198桥下排水K87+743-K88+425左侧矩形排水沟60x60cm682桥下排水K89+050-K89+424右侧矩形排水沟60x60cm412.12施工计划根据施工方案的施工段划分及投标承诺施工工期，计划2014年3月1号开始施工，2014年5月31日结束，总施工工期90天，平均每天完成120米。3、施工准备3.1机械设备路基排水工程主要机械设备表序号设备名称型号或功率数量单位1砂浆搅拌机JQ2502台2钢筋切割机2台2电焊机4台34小型挖掘机2台5装载机3台6自卸车3辆7平板振动器2台8振动棒直径3cm4个9钢筋调直机1台3.2人员组成工作人员人数备注项目经理1项目副经理1项目总工1项目副总工1技术人员2工长2起重工4机修工2电工1钢筋工10砼工40普工103.3排水沟开工前应与整个工程的施工组织设计相互配合、熟悉设计文件、并根据建设单位组织进行设计交底、结合现场实际地质情况，根据工期及工艺等条件编制排水工程施工组织设计。3.4根据建设单位提供的测量成果和设计文件复核测量资料，进行施工测量。3.5对施工班组进行入场教育及施工技术交底。4、施工技术方案4.1施工工艺流程4.1.1路堑边沟(钢筋混凝土盖板）施工工艺流程：放线→土方开挖→基坑检验→碎石垫层→混凝土垫层→模板施工→混凝土浇筑→养护→盖板。4.1.2路堤边沟（混凝土预制块安装）工工艺流程：放线→土方开挖→基坑检验→混凝土垫层→预制块安装→抹面、勾缝→中间交工。44.2路堑边沟（矩形边沟）、矩形排水沟施工方法4.2.1测量放样准确放样，控制边沟平面位置符合设计要求，及时进行水准测量，控制流水面高程，测量时按断面间距10~20m放样。4.2.2沟槽开挖（1）沟槽开挖...
