各种绞车及钢丝绳全参数表VIP免费

各种绞车及钢丝绳全参数表_第1页
1/11
各种绞车及钢丝绳全参数表_第2页
2/11
各种绞车及钢丝绳全参数表_第3页
3/11

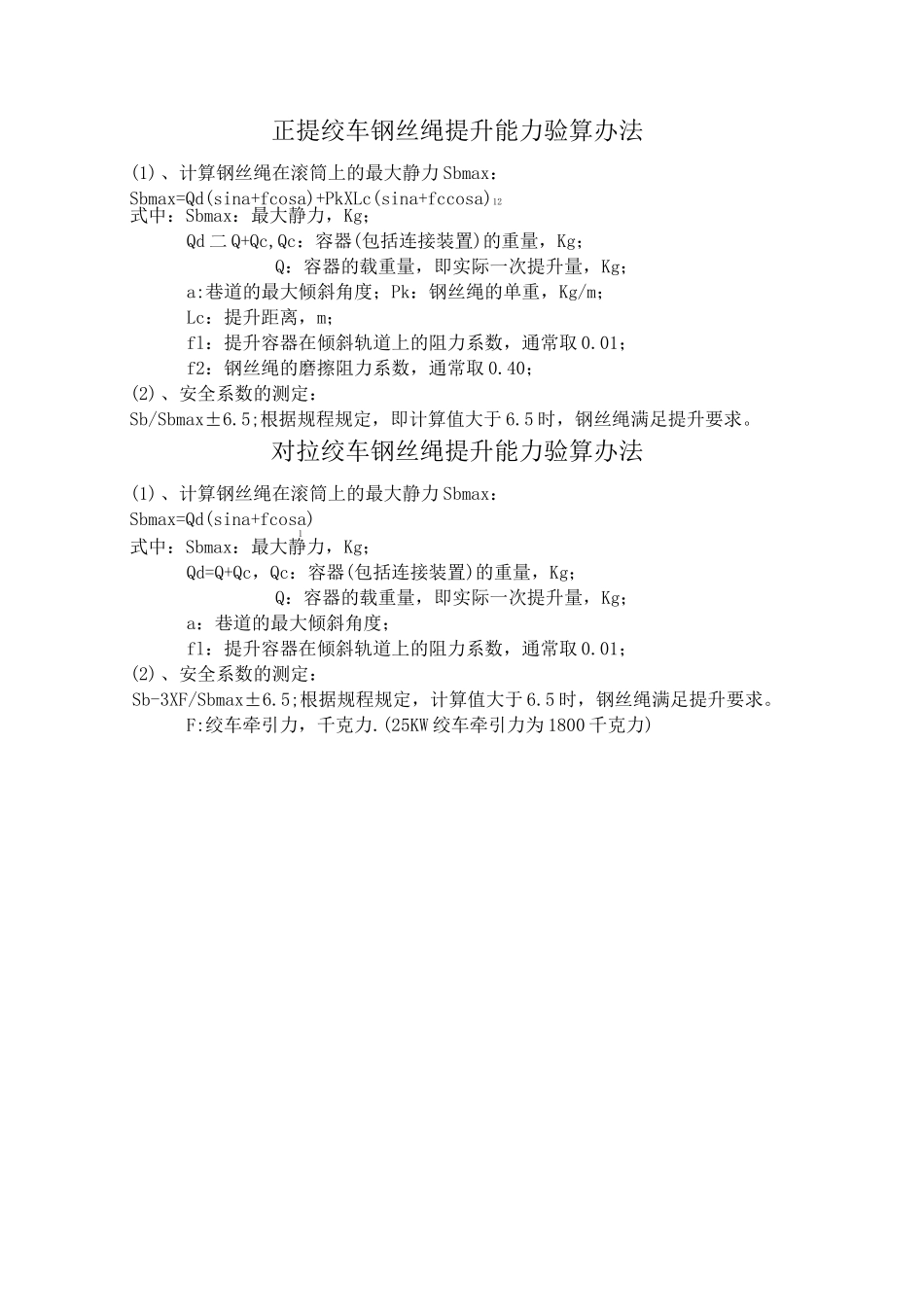

各种绞车参数表\项目型号\牵引力(KN)滚筒(mm)平均绳速m/min容绳量(设计)外型尺寸(长X宽X咼)重量实际容绳量(m)直径宽度咼度直径长度(kg)15.518.521.524.5JD-11.49.822530443.812.54001147X766X727542JD-2517.6431039824.565.1615.54001481X1217X12551526JD-4029.462058021.578.618.54002670X1794X13752780640550JD-5539.260068072.7221.57603150X2280X163555628004059060023073.221.56502455X1986X14803829650JH-5492762729010.216801510X624X515633JH-878.42802306.1215.5801605X530X677672JHA-8802762726.616801510X624X555698田-8C802802305.9315.5801550X520X658650JH2-1414040030010.775231701817X956X9301678JH-14A1403803006.06221201955X680X8751350JH-14B1403803006.06221202030X6808151400JH-20A2004305301506.385251702560X968X7972500JM-28280(慢)51051510.02301603130X1040X10904018110(快)22.0221.5310JHS-30300(慢)5405702909.6624.56003616X1070X1400456075(快)38.3831350正提绞车钢丝绳提升能力验算办法(1)、计算钢丝绳在滚筒上的最大静力Sbmax:Sbmax=Qd(sina+fcosa)+PkXLc(sina+fccosa)12式中:Sbmax:最大静力,Kg;Qd二Q+Qc,Qc:容器(包括连接装置)的重量,Kg;Q:容器的载重量,即实际一次提升量,Kg;a:巷道的最大倾斜角度;Pk:钢丝绳的单重,Kg/m;Lc:提升距离,m;fl:提升容器在倾斜轨道上的阻力系数,通常取0.01;f2:钢丝绳的磨擦阻力系数,通常取0.40;(2)、安全系数的测定:Sb/Sbmax±6.5;根据规程规定,即计算值大于6.5时,钢丝绳满足提升要求。对拉绞车钢丝绳提升能力验算办法(1)、计算钢丝绳在滚筒上的最大静力Sbmax:Sbmax=Qd(sina+fcosa)1式中:Sbmax:最大静力,Kg;Qd=Q+Qc,Qc:容器(包括连接装置)的重量,Kg;Q:容器的载重量,即实际一次提升量,Kg;a:巷道的最大倾斜角度;fl:提升容器在倾斜轨道上的阻力系数,通常取0.01;(2)、安全系数的测定:Sb-3XF/Sbmax±6.5;根据规程规定,计算值大于6.5时,钢丝绳满足提升要求。F:绞车牵引力,千克力.(25KW绞车牵引力为1800千克力)附:常用钢丝绳有关参数:钢丝绳的直径(mm)钢丝绳的单重(Kg/100m)钢丝绳破断拉力Sb(Kg)©6.2;油丝绳13.532210©12.5;4吩54.128870©15.5;5吩84.5713850©18.5;6吩121.819950©21.5;7吩165.827150©24.5;1寸216.535500©26244.440050©28274.444900©31338.355450©34409.367100(二)提升运输能力验算1、各类绞车具体技术要求参数绞车及钢丝绳运输时最大端载荷为:Q总=0(Sina土flCosa)+qL(Sina土f2Cosa)。钢丝绳安全系数:m=Qq/Q总式中:Q提升或拖运设备重量;q每m钢丝绳单重;a---巷道坡度;fl----设备或车辆运动阻力系数轨道提升运输取0.01,底板拖运取0.3;f2提升钢丝绳运动阻力系数轨道提升运输取0.02,底板拖运取0.02Qq钢丝绳破断拉力。M钢丝绳安全系数,轨道提升运输取6.5,底板拖运取3.5。土提车为+,松车为-。支架参总重:29.72t。平盘重:1.6t、每节溜槽约重1.5t。2、提升能力验算:(一)运输巷对拉90kw绞车运输计算提升长度740m,最大倾角13°。按照运输ZY6700/20/40支架计算JYB型90kw绞车牵引力:60KN,电机功率:90kw钢丝绳规格:6X19-24.5mm钢丝绳破断拉力400KN强度:1670N/mm2矿车阻力系数:f1=0.015钢丝绳摩擦系数:f2=0.2钢丝绳单位重量:2.165kg/m1、最大静荷重Fmax=(Qz+Q)(sina+f1cosa)+PL(sina+f2cosa)=22108X(sin13°+0.015cos13°)+2.165X740X(sin13°+0.2cos13°)=5296+673=5969kg=58.5KN2、提升能力校核Fmax=58.5KN6.5安全系数符合规定(二)组装硐室至切眼下山段30T回柱绞车运输计算提升长度195m,最大倾角13°。按照20/38支架计算。钢丝绳规格:6X19-34mm。JDHB-30/3.5型调度回柱绞车静拉力:慢速300KN,快速:35KN绳速:慢速平均0.126m/s快速最大:1.145m/s钢丝绳规格:6X19-34mm1、最大静荷重Fmax=(Qz+Q)(sina+f1cosa)+PL(sina+f2cosa)=31720X(sin13°+0.015cos13°)+4.093X195X(sinl3°+0.2cosl3°)=7599+335=7934kg=77.75KN2、提升能力校核Fmax=77.75KN...
