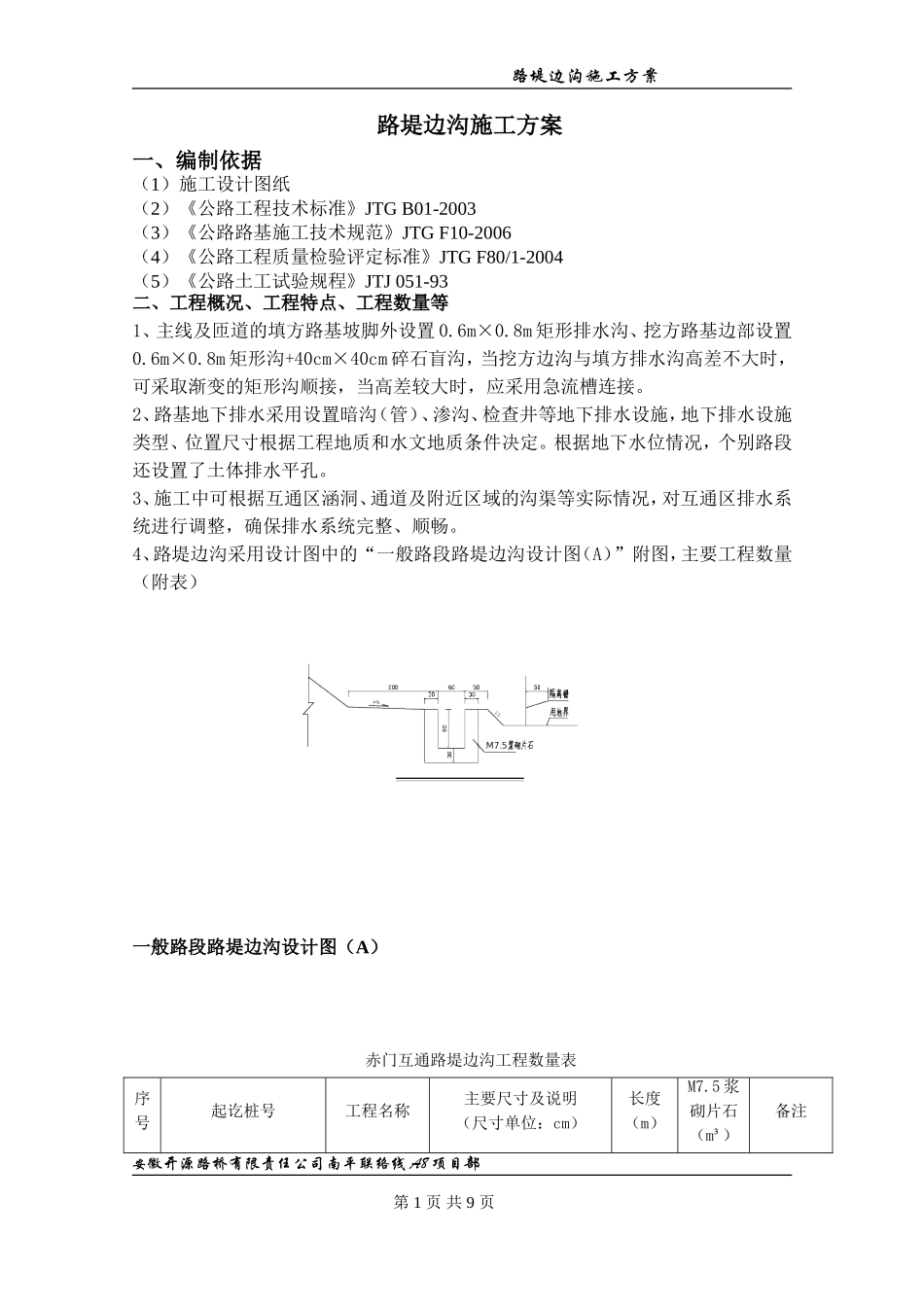

路堤边沟施工方案路堤边沟施工方案一、编制依据（1）施工设计图纸（2）《公路工程技术标准》JTGB01-2003（3）《公路路基施工技术规范》JTGF10-2006（4）《公路工程质量检验评定标准》JTGF80/1-2004（5）《公路土工试验规程》JTJ051-93二、工程概况、工程特点、工程数量等1、主线及匝道的填方路基坡脚外设置0.6m×0.8m矩形排水沟、挖方路基边部设置0.6m×0.8m矩形沟+40cm×40cm碎石盲沟，当挖方边沟与填方排水沟高差不大时，可采取渐变的矩形沟顺接，当高差较大时，应采用急流槽连接。2、路基地下排水采用设置暗沟（管）、渗沟、检查井等地下排水设施，地下排水设施类型、位置尺寸根据工程地质和水文地质条件决定。根据地下水位情况，个别路段还设置了土体排水平孔。3、施工中可根据互通区涵洞、通道及附近区域的沟渠等实际情况，对互通区排水系统进行调整，确保排水系统完整、顺畅。4、路堤边沟采用设计图中的“一般路段路堤边沟设计图（A）”附图，主要工程数量（附表）一般路段路堤边沟设计图（A）赤门互通路堤边沟工程数量表序号起讫桩号工程名称主要尺寸及说明（尺寸单位：cm）长度（m）M7.5浆砌片石（m³）备注安徽开源路桥有限责任公司南平联络线A8项目部第1页共9页路堤边沟施工方案1YK35+700~790路堤边沟右侧，A型，60×6091.866.1一般段落2YK35+830~932路堤边沟右侧，A型，60×60104.074.9一般段落3ZK35+767~ZK36+215路堤边沟左侧，A型，60×80457.0383.8一般段落4AK0+718~737路堤边沟右侧，A型，60×8019.416.3一般段落5AK0+897~996路堤边沟右侧，A型，60×80101.084.8一般段落6AK0+701~737路堤边沟左侧，A型，60×8036.730.8一般段落7AK0+953~986路堤边沟左侧，A型，60×8033.728.3一般段落8BK0+030~134.418路堤边沟右侧，A型，60×80106.589.5一般段落9BK0+032~127路堤边沟左侧，A型，60×8096.981.4一般段落10CK0+126.072~319路堤边沟右侧，A型，60×80196.8165.3一般段落11CK0+170~310路堤边沟左侧，A型，60×80142.8120.0一般段落12DK0+250~329路堤边沟右侧，A型，60×8080.667.7一般段落13DK0+160~310路堤边沟左侧，A型，60×80153.0128.5一般段落14EK0+109~230路堤边沟右侧，A型，60×80123.4103.7一般段落15EK0+109~270路堤边沟左侧，A型，60×80164.2137.9一般段落16G1K0+780~950路堤边沟右侧，A型，60×80173.4145.7一般段落主线路堤边沟工程数量表序号起讫桩号工程名称主要尺寸及说明（尺寸单位：cm）长度（m）M7.5浆砌片石（m³）备注1K34+987~K35+067路堤边沟右侧，A型，60×8081.668.5一般段落2K35+245~K35+371路堤边沟右侧，A型，60×80128.5108.0一般段落3K36+320~K36+414路堤边沟右侧，A型，60×8095.980.5一般段落4ZK36+448~588路堤边沟左侧，A型，60×80142.8120.0一般段落5、改沟（渠）中涉及到路堤边沟的内容在改河施工方案中详述，本方案中不再赘述。三、施工准备、进场队伍、进场机械及工期安排1、施工放样按施工图纸和有关规定恢复中线，恢复红线界桩，复测断面，并按图纸要求现场放样，包括基坑开挖线、挡土墙平面尺寸。并将上述成果报监理工程师审批。2、原材料试验该工程使用的主要材料有：水泥、砂、片石。各项材料进场前对原材料进行检测经检测合格后才大量进场，且进场后在监理工程师的监督下又进行第二次抽检，将检测数据与资料上报监理工程师审批，并批准同意使用，标准配合比通过检测标JC2验证。3、技术准备①施工前仔细阅读设计文件，认真听取设计技术交底。安徽开源路桥有限责任公司南平联络线A8项目部第2页共9页路堤边沟施工方案②做好现场调查工作，为确保工程质量保证工期提供有利条件。③项目部在施工前召开包括施工班组在内的现场会，对其进行详细的技术交底。确保每道工序交待清楚。4、施工人员安排工程技术人员表序号姓名职务岗位职责备注1毛胤淡施工队长工程主管2周林施工队技术负责工程技术负责3舒阳华质检工程师严格控制各道施工工序4李晓峰试验工程师试验检测指导和监督5测量工程师现场测量指导和监督6施工副队长负责机械、人员调度7薛彩华专职安全员负责现场安全5、机械设备安排机械设备配置表序号机械设备名称数量规格型...
