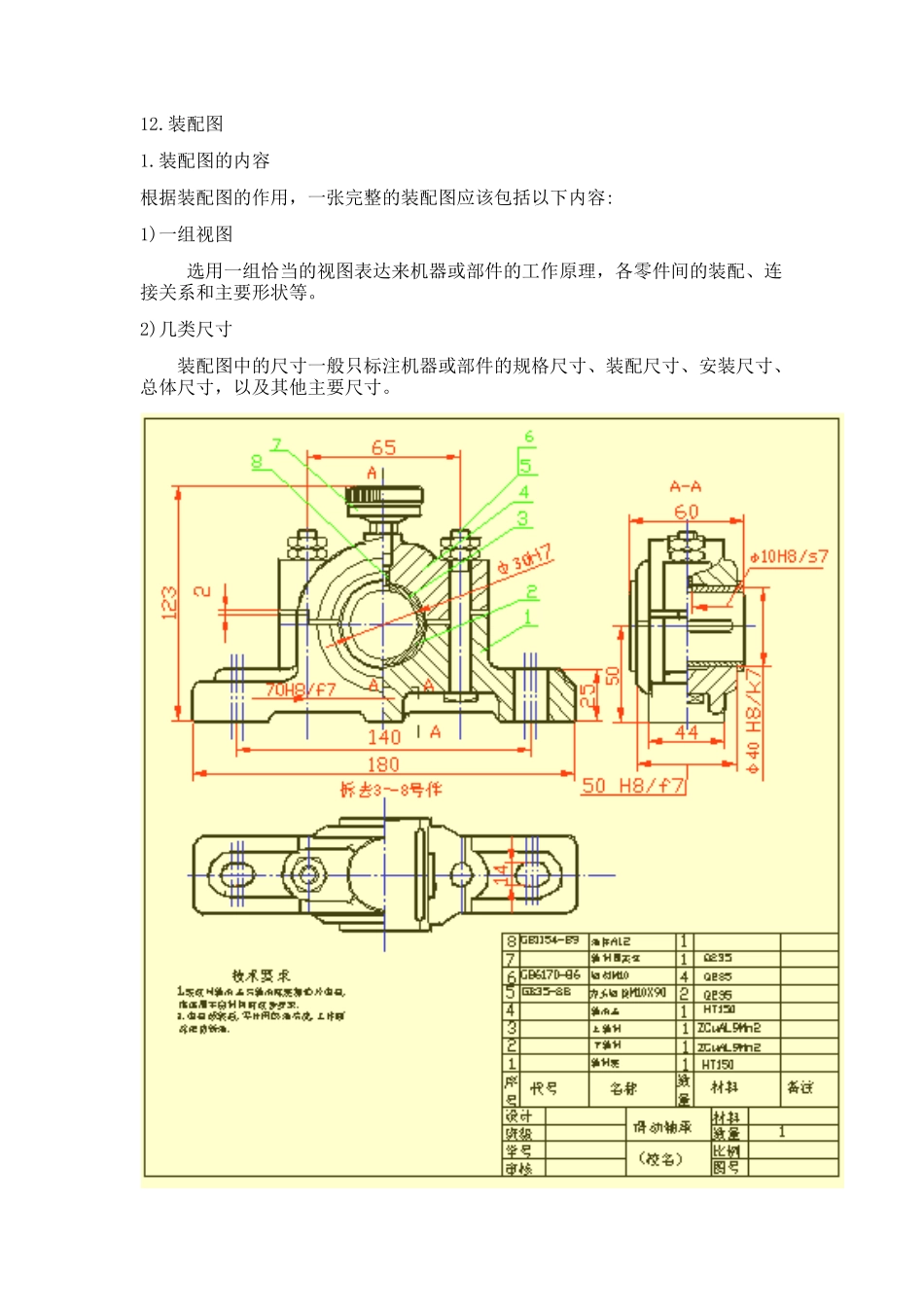

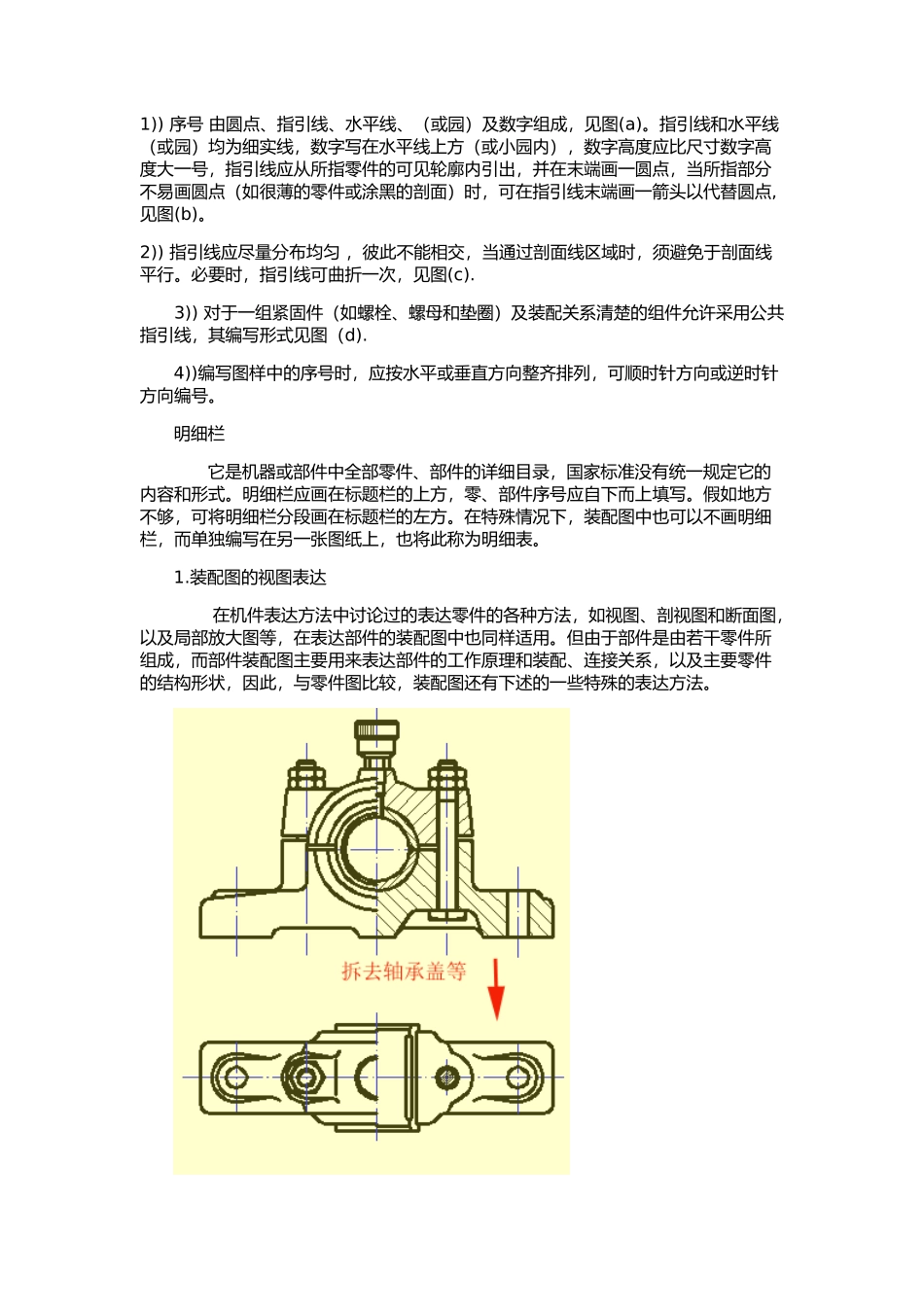

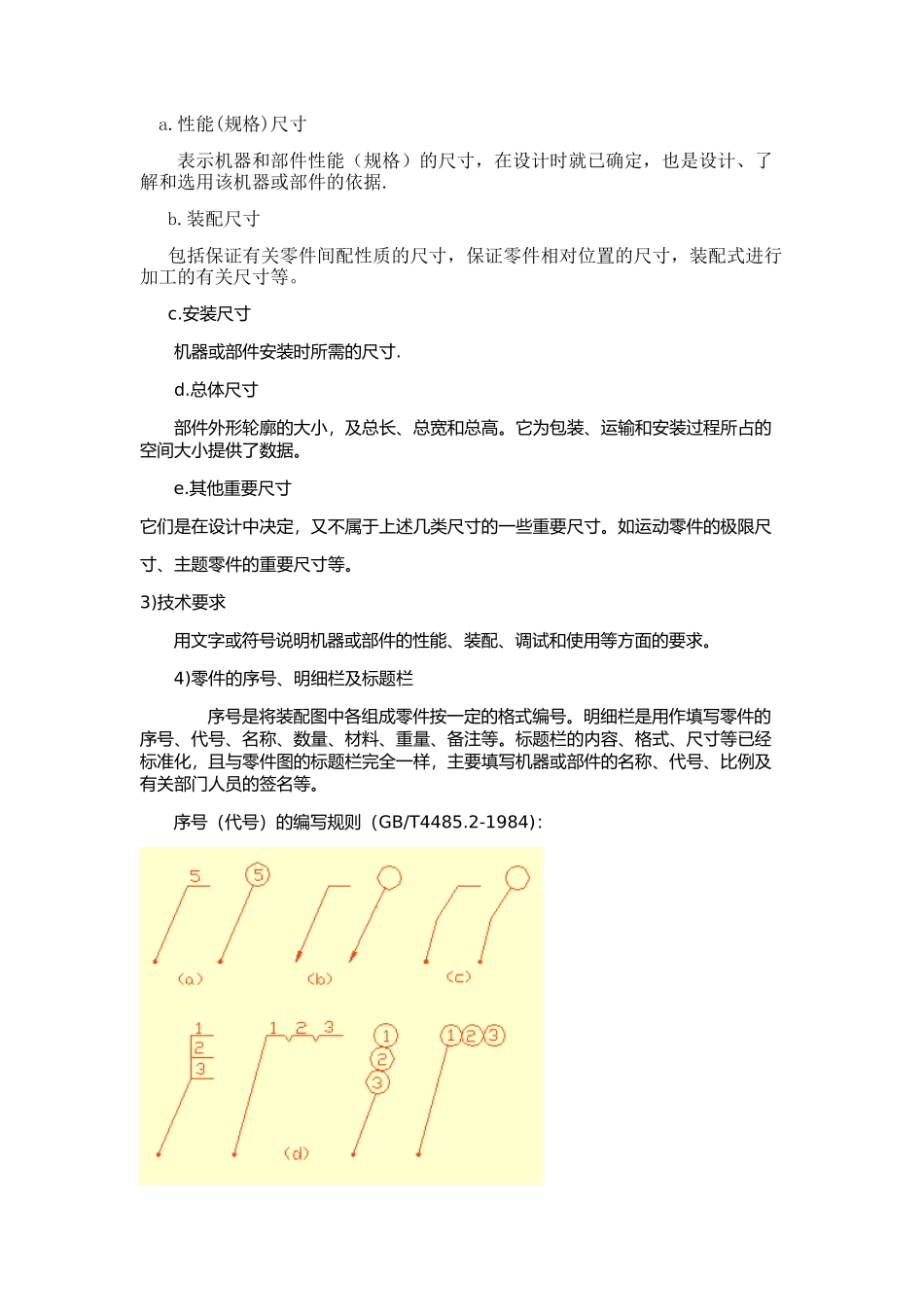

12.装配图1.装配图的内容根据装配图的作用，一张完整的装配图应该包括以下内容:1)一组视图选用一组恰当的视图表达来机器或部件的工作原理，各零件间的装配、连接关系和主要形状等。2)几类尺寸装配图中的尺寸一般只标注机器或部件的规格尺寸、装配尺寸、安装尺寸、总体尺寸，以及其他主要尺寸。a.性能(规格)尺寸表示机器和部件性能（规格）的尺寸，在设计时就已确定，也是设计、了解和选用该机器或部件的依据.b.装配尺寸包括保证有关零件间配性质的尺寸，保证零件相对位置的尺寸，装配式进行加工的有关尺寸等。c.安装尺寸机器或部件安装时所需的尺寸.d.总体尺寸部件外形轮廓的大小，及总长、总宽和总高。它为包装、运输和安装过程所占的空间大小提供了数据。e.其他重要尺寸它们是在设计中决定，又不属于上述几类尺寸的一些重要尺寸。如运动零件的极限尺寸、主题零件的重要尺寸等。3)技术要求用文字或符号说明机器或部件的性能、装配、调试和使用等方面的要求。4)零件的序号、明细栏及标题栏序号是将装配图中各组成零件按一定的格式编号。明细栏是用作填写零件的序号、代号、名称、数量、材料、重量、备注等。标题栏的内容、格式、尺寸等已经标准化，且与零件图的标题栏完全一样，主要填写机器或部件的名称、代号、比例及有关部门人员的签名等。序号（代号）的编写规则（GB/T4485.2-1984)：1))序号由圆点、指引线、水平线、（或园）及数字组成，见图(a)。指引线和水平线（或园）均为细实线，数字写在水平线上方（或小园内），数字高度应比尺寸数字高度大一号，指引线应从所指零件的可见轮廓内引出，并在末端画一圆点，当所指部分不易画圆点（如很薄的零件或涂黑的剖面）时，可在指引线末端画一箭头以代替圆点,见图(b)。2))指引线应尽量分布均匀，彼此不能相交，当通过剖面线区域时，须避免于剖面线平行。必要时，指引线可曲折一次，见图(c).3))对于一组紧固件（如螺栓、螺母和垫圈）及装配关系清楚的组件允许采用公共指引线，其编写形式见图（d).4))编写图样中的序号时，应按水平或垂直方向整齐排列，可顺时针方向或逆时针方向编号。明细栏它是机器或部件中全部零件、部件的详细目录，国家标准没有统一规定它的内容和形式。明细栏应画在标题栏的上方，零、部件序号应自下而上填写。假如地方不够，可将明细栏分段画在标题栏的左方。在特殊情况下，装配图中也可以不画明细栏，而单独编写在另一张图纸上，也将此称为明细表。1.装配图的视图表达在机件表达方法中讨论过的表达零件的各种方法，如视图、剖视图和断面图，以及局部放大图等，在表达部件的装配图中也同样适用。但由于部件是由若干零件所组成，而部件装配图主要用来表达部件的工作原理和装配、连接关系，以及主要零件的结构形状，因此，与零件图比较，装配图还有下述的一些特殊的表达方法。1)规定画法和简化画法为了表达几个零件及其装配关系，必须遵守装配画法的三条基本规定。具体内容见螺纹紧固件装配画法的三条基本规定。在装配图中，零件的工艺结构，如圆角、倒角、退刀槽等可不画出。对于若干相同的零件组，如螺栓连接等，可详细的画出一组或几组，其余只需用电划线表示其装配位置即可。2)拆卸画法在装配图中的某个视图上常有一个（或几个）零件遮住部件的内部构造及其它零件的情况，若需要表达这些被遮挡的部分时，可假想将遮挡零件拆卸后再画，当需要说明时，应该在视图上标注“拆去××”。3)假想画法在装配图中，若需要表达某些运动零件的极限位置时，可用双点划线画出它们的极限位置的外形图。此外，在装配图中，若需要表达出与本部件相关，但又不属于本部件的零件时，用也可采用假想画法画出相关部分的轮廓。4)夸大画法对薄片零件、细丝弹簧、微小间隙等，若案它们的实际尺寸在装配图中很难画出或难以明显表达时，均可按比例而采用夸大画法。如上右图所示。1.装配结构在设计和绘制装配图的过程中，应考虑到装配结构的合理性，以保证机器和部件的性能，并给零件的加工和装拆带来方便。确定合理的装配结构，必须具有丰富的实际经验，并作深入细致的分析比较。现举例如下，以供画装配图时学习参考。1)当轴和孔配合，且...
