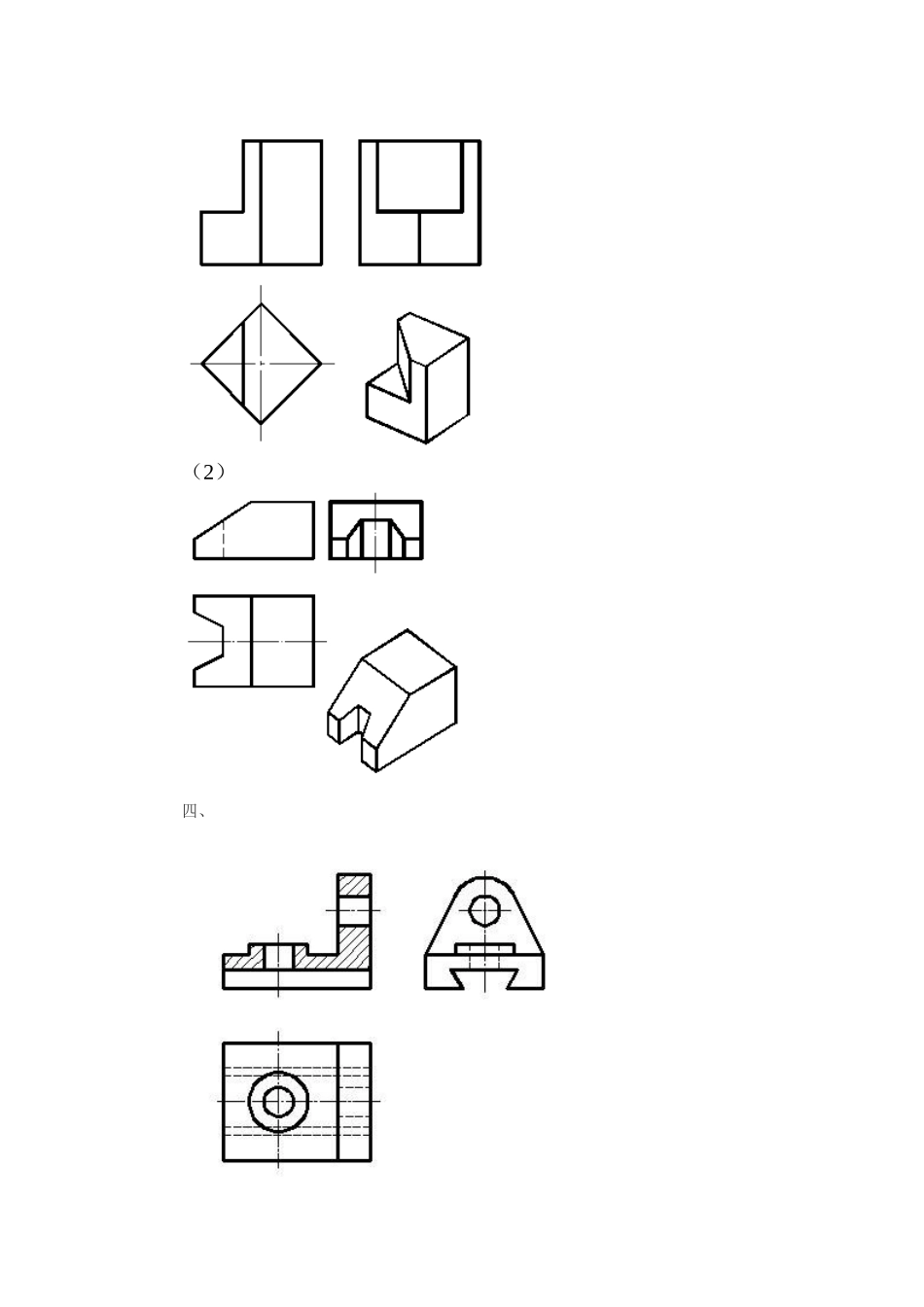

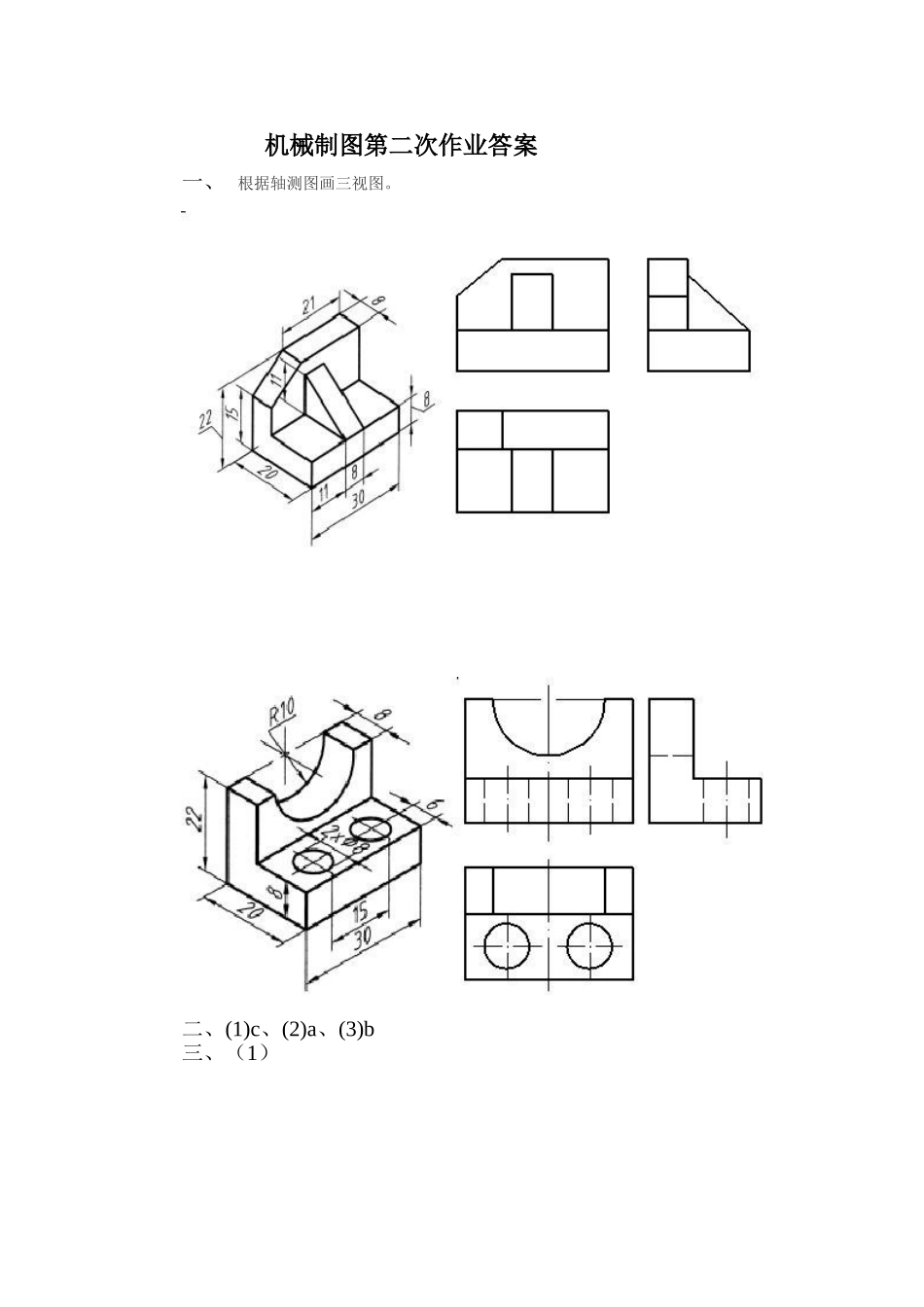

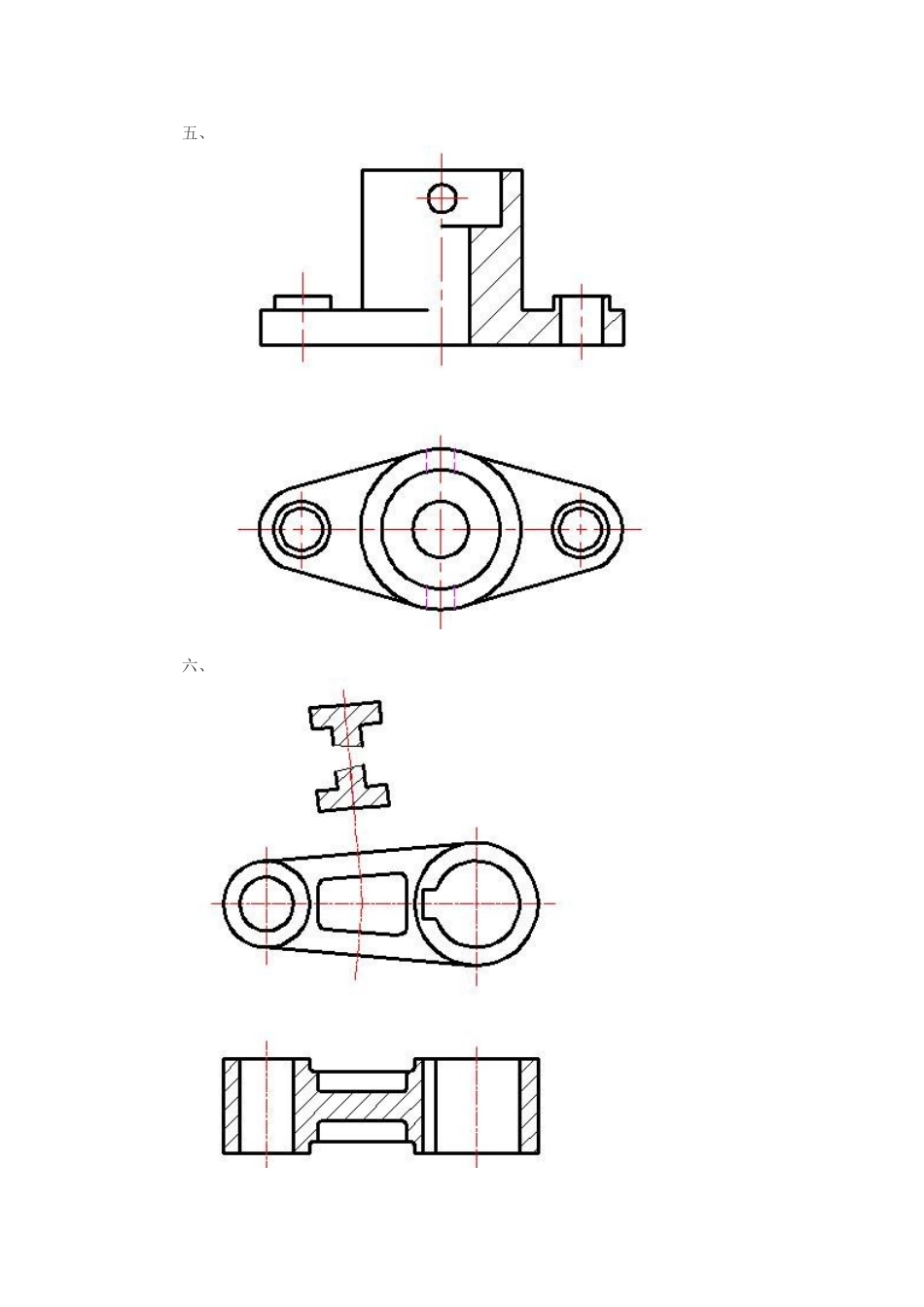

机械制图第二次作业答案一、根据轴测图画三视图。二、(1)c、(2)a、(3)b三、（1）（2）四、五、六、七、1、不论内螺纹或是外螺纹,螺纹的代号及尺寸均应注在螺纹的大径上;但管螺纹用指引线引出标注.2、M16-6g表示大径为16,中径和顶径公差带均为6g的粗牙普通外螺纹.M16-5H表示大径为16,中径和顶径公差带均为5H的粗牙普通内螺纹.3、B12018╳（P6）表示大径为120毫米，螺距为6毫米，3线、左旋锯齿形螺纹。八、(1)M24LH-5H-S公称直径为24，左旋，中径和顶径的公差带代号为5H短旋合长度的普通cu粗牙内螺纹(2)M20X1.5-5g6g公称直径为20，螺距为1.5，中径和顶径的公差带代号分别为5g和6g的普通细牙内螺纹(3)Tr32X6LH-7H公称直径为32，导程为6，左旋，中径公差带代号为7H的梯形单线内螺纹(4)B40X14(P7)-8e-L公称直径为40，导程14，螺距7，中径的公差带代号为8e，长旋合长度的锯齿形双线外螺纹
