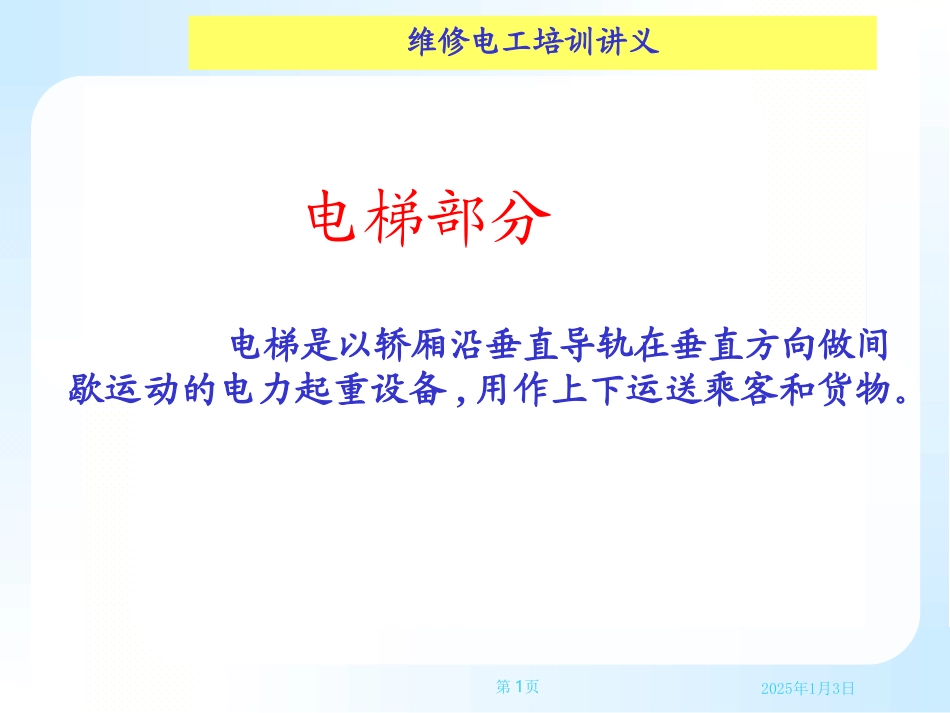

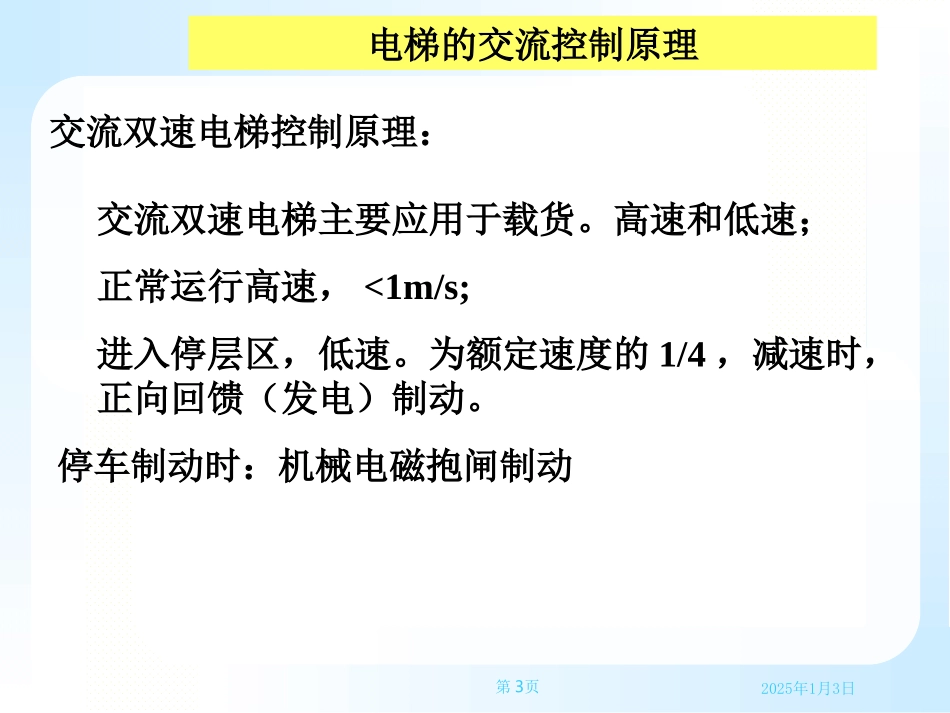

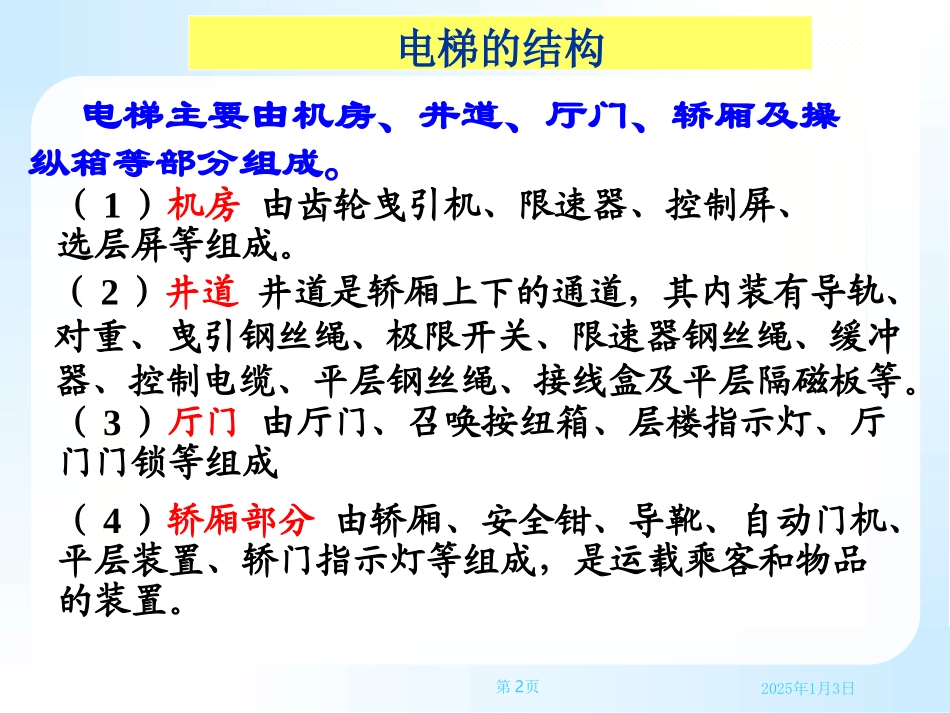

2025年1月3日第1页维修电工培训讲义电梯部分电梯是以轿厢沿垂直导轨在垂直方向做间歇运动的电力起重设备,用作上下运送乘客和货物。2025年1月3日第2页电梯的结构电梯主要由机房、井道、厅门、轿厢及操纵箱等部分组成。（1）机房由齿轮曳引机、限速器、控制屏、选层屏等组成。（2）井道井道是轿厢上下的通道，其内装有导轨、对重、曳引钢丝绳、极限开关、限速器钢丝绳、缓冲器、控制电缆、平层钢丝绳、接线盒及平层隔磁板等。（3）厅门由厅门、召唤按纽箱、层楼指示灯、厅门门锁等组成（4）轿厢部分由轿厢、安全钳、导靴、自动门机、平层装置、轿门指示灯等组成，是运载乘客和物品的装置。2025年1月3日第3页电梯的交流控制原理交流双速电梯控制原理：交流双速电梯主要应用于载货。高速和低速；正常运行高速，<1m/s;进入停层区，低速。为额定速度的1/4，减速时，正向回馈（发电）制动。停车制动时：机械电磁抱闸制动2025年1月3日第4页电梯的交流控制原理交流变频电梯控制保持主磁通恒定，改变定子绕组电压与频率的比值变化，进行速度变化，使交流变频电梯正常运行。2025年1月3日第5页电梯的直流控制原理发电机组供电的直流电梯（F-D拖动方式）采用一台交流异步电动机带动一台直流发动机发出直流电给电梯的曳引电动机供电，通过对直流发电机励磁电流的调节来改变直流发电机发出的电压，从而改变直流电动机的转矩和转速，使直流电梯正常运行。可控硅整流器供电的直流电梯（SCR-D拖动方式）在电动机电枢回路中设置两组可控硅整流，彼此反向并联，为电枢提供正反向电流，然后通过改变每组可控硅整流器的控制角，使直流电梯工作在不同状态。2025年1月3日第6页电梯的直流控制原理SCR-D拖动方式比F-D拖动方式节能25％以上，反响速度快，噪音小，对供电设备的容量要求低，投资少，维修方便。2025年1月3日第7页PLC电梯原理将传感器信号和指令信号，传送给PLC输入接口。由PLC把输入接口状态进行扫描，送入PLC中央处理器，按程序对数据进行比较判断，将结果送到输出接口，驱动电梯牵引电机，使电梯正常运行。PLC电梯PLC电梯中使用PLC应注意的问题PLC一般选择继电器方式接口。PLC电梯安全触点用常闭接入PLC的输入接口。PLC电梯中，PLC输出接口为直流感性负载时，在负载两端并联一个二极管。交流感性负载时，在负载两端并联一个阻容元件。2025年1月3日第8页电梯的要求井道墙与轿厢地坎、轿厢架或轿厢门的水平距离不得超过0．15m，以防止人跌入井道，或电梯正常运行期间，将人夹进轿厢门和井道之间的空隙层门关闭时，在门扇之间、门扇与立柱之间、门楣或地坎之间的间隙应尽可能地小(不超过6mm)。每层站进口应装设一个足够强度的地坎，以承受轿厢载荷的通过2025年1月3日第9页电梯的要求动力操纵的自动门应该具有层门运行保护功能。当乘客在层门关闭过程中进入轿厢触碰门扇时，门将重新开启，并且关门的力不应超过150N，防止关门时对乘客造成撞击或夹持伤害。层门开闭应与轿厢运动联锁，在正常运行时不可能打开层门，除非轿厢在该层门停止运行时层门方可打开，防止坠落危险。只要层门中有任一扇开着，电梯就不能启动或继续运行，防止剪切伤害。2025年1月3日第10页电梯的要求应根据额定起重量和乘客人数，严格遵守有关规定，对轿厢的有效面积应予以限制，防止超载。轿门应无孔，除必要的间隙外，关闭时应将入口完全封闭。轿门关闭时，在门扇之间、门扇与立柱之间、门楣或地坎之间间隙应尽可能地小(不超过6mm)满足与人体测量参数相匹配的轿厢尺寸，轿厢内部和进口净高度至少为2m。2025年1月3日第11页电梯的要求民用电梯运行环境，机房噪声不大于80dB(A)，运行中轿厢内噪声不大于55dB(A)，开关门过程噪声不大于65dB(A)。2025年1月3日第12页15.直流电梯运行时，突然有人闭合上消防开关，电梯应立即停于(最低层)。55.电梯轿厢额定载重量为800kg,一般情况下轿厢可乘(8)人应为满载。71.PLC交流双速载货电梯，轿厢门关闭后，门扇之间间隙不得大于(6)mm。98.PLC交流双速电梯，目前层楼指示器普遍采用(七段数码管)。100.交流电梯额定速度不超过1m/s时，渐进行安全钳动作速度V应(V>1.5)M/S。1...
