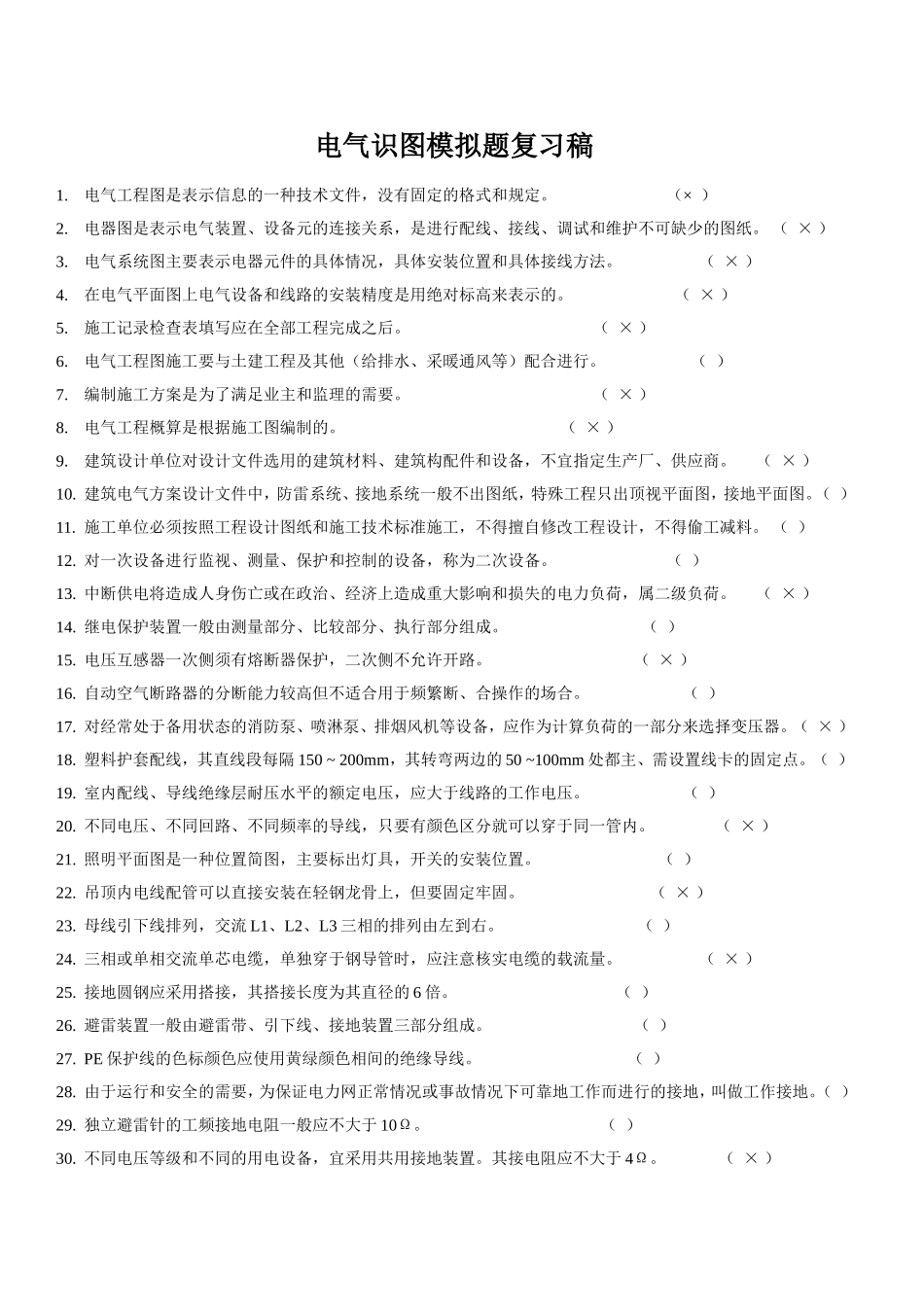

电气识图模拟题复习稿1.电气工程图是表示信息的一种技术文件，没有固定的格式和规定。（×）2.电器图是表示电气装置、设备元的连接关系，是进行配线、接线、调试和维护不可缺少的图纸。（×）3.电气系统图主要表示电器元件的具体情况，具体安装位置和具体接线方法。（×）4.在电气平面图上电气设备和线路的安装精度是用绝对标高来表示的。（×）5.施工记录检查表填写应在全部工程完成之后。（×）6.电气工程图施工要与土建工程及其他（给排水、采暖通风等）配合进行。（）7.编制施工方案是为了满足业主和监理的需要。（×）8.电气工程概算是根据施工图编制的。（×）9.建筑设计单位对设计文件选用的建筑材料、建筑构配件和设备，不宜指定生产厂、供应商。（×）10.建筑电气方案设计文件中，防雷系统、接地系统一般不出图纸，特殊工程只出顶视平面图，接地平面图。（）11.施工单位必须按照工程设计图纸和施工技术标准施工，不得擅自修改工程设计，不得偷工减料。（）12.对一次设备进行监视、测量、保护和控制的设备，称为二次设备。（）13.中断供电将造成人身伤亡或在政治、经济上造成重大影响和损失的电力负荷，属二级负荷。（×）14.继电保护装置一般由测量部分、比较部分、执行部分组成。（）15.电压互感器一次侧须有熔断器保护，二次侧不允许开路。（×）16.自动空气断路器的分断能力较高但不适合用于频繁断、合操作的场合。（）17.对经常处于备用状态的消防泵、喷淋泵、排烟风机等设备，应作为计算负荷的一部分来选择变压器。（×）18.塑料护套配线，其直线段每隔150~200mm，其转弯两边的50~100mm处都主、需设置线卡的固定点。（）19.室内配线、导线绝缘层耐压水平的额定电压，应大于线路的工作电压。（）20.不同电压、不同回路、不同频率的导线，只要有颜色区分就可以穿于同一管内。（×）21.照明平面图是一种位置简图，主要标出灯具，开关的安装位置。（）22.吊顶内电线配管可以直接安装在轻钢龙骨上，但要固定牢固。（×）23.母线引下线排列，交流L1、L2、L3三相的排列由左到右。（）24.三相或单相交流单芯电缆，单独穿于钢导管时，应注意核实电缆的载流量。（×）25.接地圆钢应采用搭接，其搭接长度为其直径的6倍。（）26.避雷装置一般由避雷带、引下线、接地装置三部分组成。（）27.PE保护线的色标颜色应使用黄绿颜色相间的绝缘导线。（）28.由于运行和安全的需要，为保证电力网正常情况或事故情况下可靠地工作而进行的接地，叫做工作接地。（）29.独立避雷针的工频接地电阻一般应不大于10Ω。（）30.不同电压等级和不同的用电设备，宜采用共用接地装置。其接电阻应不大于4Ω。（×）31.三类防雷建筑避雷带网格布置应不大于10m×10m。（×）32.在空调系统中，水系统主要是为各空气处理设备提供符合要求的冷、热媒。（）33.各种类型的制冷压缩机都对通过冷凝器的冷却水温度有一定的要求。（）34.电动调节阀执行驱动装置的控制输入信号只能是模拟信号。（×）35.中央空调控制系统是BA系统中最重要的组成部分之一。（）36.制冷站一般建在建筑物的地下室中。（）37.空气调节系统只能调节空气的温度、湿度，而不能调节空气的质量（在舒适度）。（×）38.火灾探测器是能对烟、火光、高温等火灾参数转变为电信号，传输到火灾报警控制器的执行元件。（×）39.建筑火灾自动报警系统由探测器、区域报警器、集中报警器等设备组成。（）40.火灾事故照明和疏散照明若用蓄电池作备用电源时，其连续供电时间应不小于15min。（×）41.（）42.火灾自动报警系统只有自动触发控制装置。（×）43.设置了火灾应急广播的火灾自动报警系统，可取消火灾警报装置。（×）44.双绞线只可用于传输模拟信号，不可用于传输数字信号。（×）45.同轴电缆传输方式主要适应规模较大、传输距离远的系统。（×）46.卫星电视接收天线的跟踪方式有手动、电动和自动三种。（）47.分配器的空余端和最后一个分支器的主输出上，必须终接75Ω的负载。（）48.综合布线系统缆线应不布置在电梯、供水、供气、供暖、强电等竖井中。（）49.传声器的电缆线路超过5m时，应选用平衡、低阻抗型的传声器。（×）50.安全防范系统...
