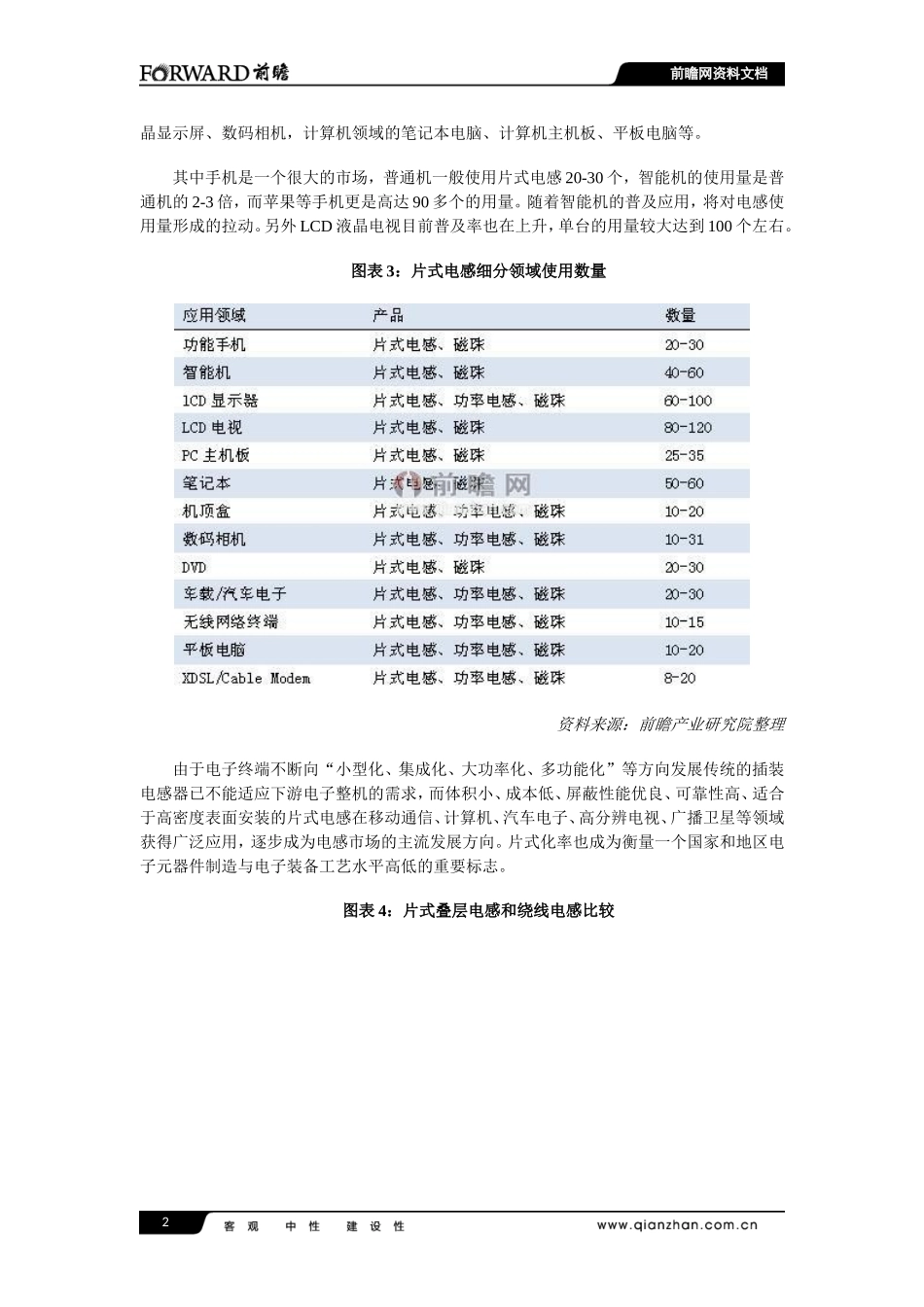

前瞻网资料文档叠层片式电感将更符合电子产品需求电感是三大被动元器件之一，由于电感较难被集成到集成电路上，集成上去后品质因素不好，因此作为被动元器件器件之一将长期存在。近年来，下游电子产品出货量增长不断带动电感器需求增长。前瞻产业研究院发布的《2015-2020年中国电感器行业市场前瞻与投资战略规划分析报告》显示，电感器可分为插装电感器、片式电感器两大类。片式电感又可分为叠层片式电感和绕线片式电感两大类。图表1：电感器分类资料来源：前瞻产业研究院整理就目前我国电感器件市场而言，传统插装电感器件仍旧占据约30%的市场份额，片式电感器件占据约70%的市场份额，其中，绕线片式电感期间的市场份额约为7%，叠层片式电感器件的市场份额约为85%。相比较日本、欧美等发达国家的片式化率达到85%以上的水平，我国约70%的片式化率水平相对较低，未来片是原件对传统元件的替代进程将进一步加快。图表2：中国电感器件行业产品结构资料来源：前瞻产业研究院整理片式电感应用范围很广，包括通讯领域的手机，消费电子领域的LCD液晶电视、LCD液1前瞻网资料文档晶显示屏、数码相机，计算机领域的笔记本电脑、计算机主机板、平板电脑等。其中手机是一个很大的市场，普通机一般使用片式电感20-30个，智能机的使用量是普通机的2-3倍，而苹果等手机更是高达90多个的用量。随着智能机的普及应用，将对电感使用量形成的拉动。另外LCD液晶电视目前普及率也在上升，单台的用量较大达到100个左右。图表3：片式电感细分领域使用数量资料来源：前瞻产业研究院整理由于电子终端不断向“小型化、集成化、大功率化、多功能化”等方向发展传统的插装电感器已不能适应下游电子整机的需求，而体积小、成本低、屏蔽性能优良、可靠性高、适合于高密度表面安装的片式电感在移动通信、计算机、汽车电子、高分辨电视、广播卫星等领域获得广泛应用，逐步成为电感市场的主流发展方向。片式化率也成为衡量一个国家和地区电子元器件制造与电子装备工艺水平高低的重要标志。图表4：片式叠层电感和绕线电感比较2前瞻网资料文档资料来源：前瞻产业研究院整理而叠层片式电感成本低、尺寸小，有利于电路的小型化；磁路封闭，具有良好的磁屏蔽性、不会干扰周围的元器件，也不会受临近元器件的干扰，有利于元器件的高密度安装；一体化独石结构，烧结密度高、机械强度好、可靠性高；耐热性、可焊性好；形状规则、整齐，适合于自动化表面安装生产等的优点将助力叠层片式电感逐步淘汰传统电感器件和片式绕线电感。相关推荐电感器行业产业链结构分析智能手机成为电感器应用主要方向电感器市场需求平稳片式电感器成为主流本文作者：肖焕成（前瞻网产业研究员、分析师）请尊重版权：本文知识产权归前瞻网所有，转载请标明来源。原文网址：http://www.qianzhan.com/analyst/detail/220/141113-7d9dc0d6.html3
