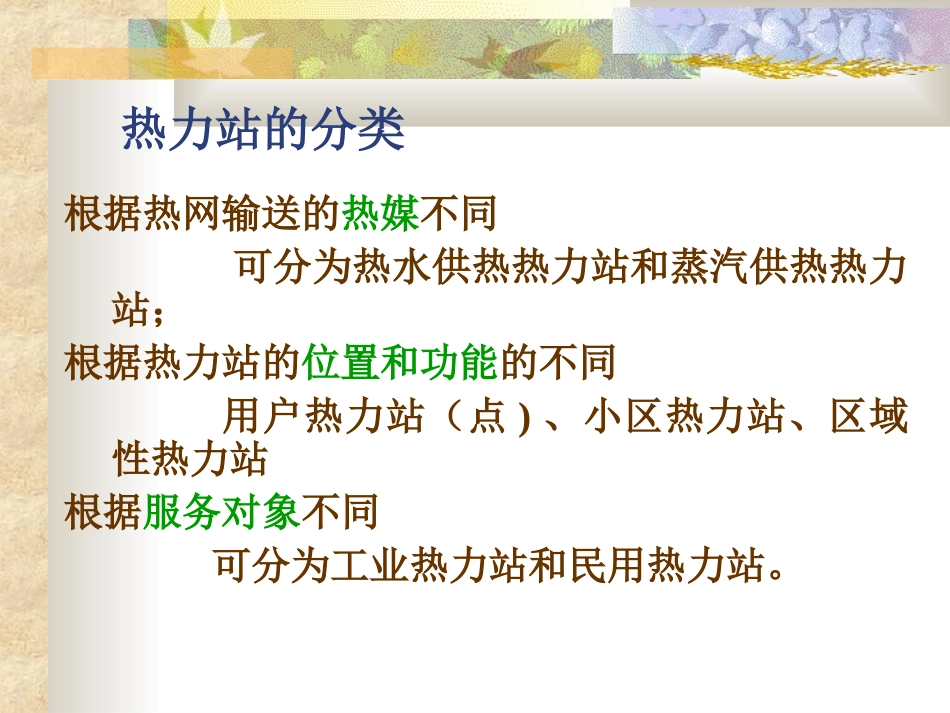

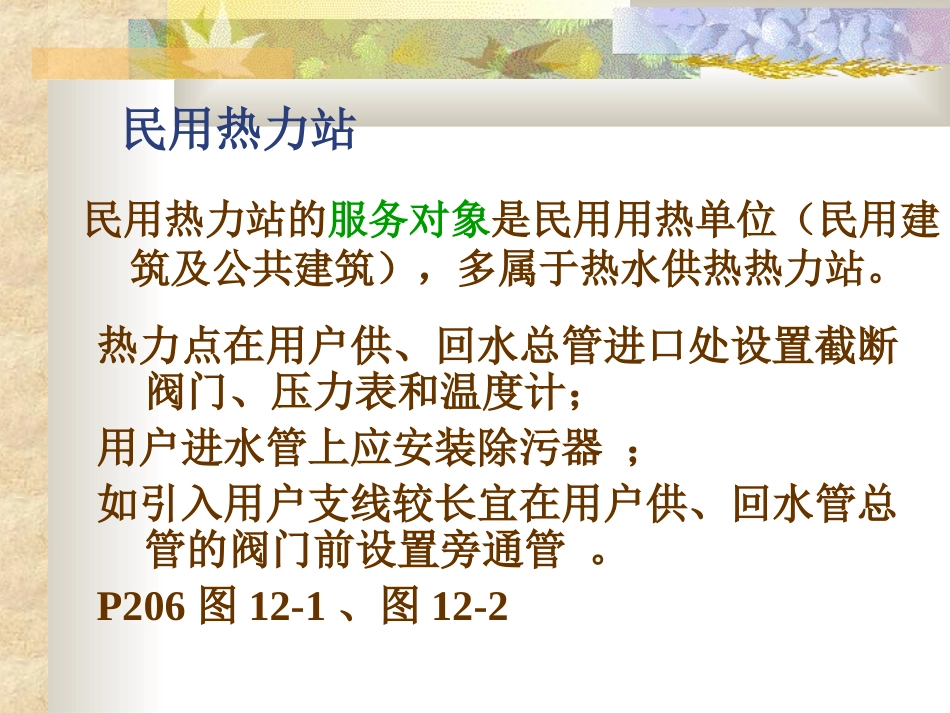

第十二章集中供热系统的热力站及其主要设备根据热网工况和不同的条件，将热网输送的热媒加以调节、转换，向热用户系统分配热量以满足用户需求；并根据需要，进行集中计量、检测供热热媒的参数和数量。热力站的分类根据热网输送的热媒不同可分为热水供热热力站和蒸汽供热热力站；根据热力站的位置和功能的不同用户热力站（点)、小区热力站、区域性热力站根据服务对象不同可分为工业热力站和民用热力站。民用热力站热力点在用户供、回水总管进口处设置截断阀门、压力表和温度计；用户进水管上应安装除污器；如引入用户支线较长宜在用户供、回水管总管的阀门前设置旁通管。P206图12-1、图12-2民用热力站的服务对象是民用用热单位（民用建筑及公共建筑），多属于热水供热热力站。民用小区热力站民用小区热力站的最佳供热规模，取决于热力站与网路总基建费用和运行费用，应通过技术经济比较确定。一般来说，对新建居住小区，每个小区设一座热力站，规模在5~15万㎡建筑面积为宜。工业热力站工业热力站的服务对象是工厂企业用热单位，多为蒸汽供热热力站。工作流程：热网蒸汽首先进入分汽缸（分汽缸上应设压力表、温度计和安全阀），然后根据各类热用户要求的工作压力、温度。经减压阀（或减温器）调节后分别输送出去。凝结水箱有开式（无压）和闭式（有压）两种。开式水箱多为长方形；闭式水箱为承压水箱。水箱应做成圆筒形。闭式水箱上安全水封作用1、防止水箱压力过高；2、防止空气进入箱内；3、兼作溢流管用。热水换热器例如:用在热电厂及锅炉房中加热热网水和锅炉给水;在热力站和用户热力点处，加热供暖和热水供应用户系统的循环水和上水。热水换热器的分类按参与热交换的介质分类，分为汽-水（式）换热器和水-水（式）换热器;按换热器热交换（传热）的方式分类，分为表面式换热器和混合式换热器。表面式换热器是冷热两种流体被金属壁隔开，而通过金属壁而进行热交换的换热器混合式换热器是冷热两种流体直接接触进行混合而实现热交换的换热器。如淋水式、喷管式换热器等。（一）壳管式换热器1、壳管式汽-水换热器2、壳管式水-水换热器。（一）壳管式换热器1、壳管式汽-水换热器固定管板式汽-水换热器图主要优点是结构简单、造价低、制造方便和壳体内径小；缺点是壳体与管板连在一起，造成泄漏；管间污垢的清洗也较困难。1、壳管式汽-水换热器带膨胀节的壳管式汽-水换热器图克服了固定管板式汽-水换热器的缺点，但制造要复杂些。1、壳管式汽-水换热器U形管壳管式汽-水换热器图优点是结构简单。缺点是管内无法用机械方法清洗；单位容量及单位重量的传热量低。1、壳管式汽-水换热器浮头式壳管汽-水换热器图清洗便利，且可将其管束从壳体中拔出。1、壳管式汽-水换热器1、壳管式汽-水换热器波节型壳管式换热器图传热系数明显增加；靠波节管束补偿热伸长，可以采用固定管板的简单结构型式。（二）壳管式水-水换热器壳管式水-水换热器分段式水-水换热器图每个分段外壳设波形膨胀节，以补偿其热伸长。各段之间采用法兰连接。套管式水-水换热器图是最简单的一种壳管式，它是由钢管组成（管套管）的型式。套管之间用焊接连接。套管式换热器的组合换热面积小。
