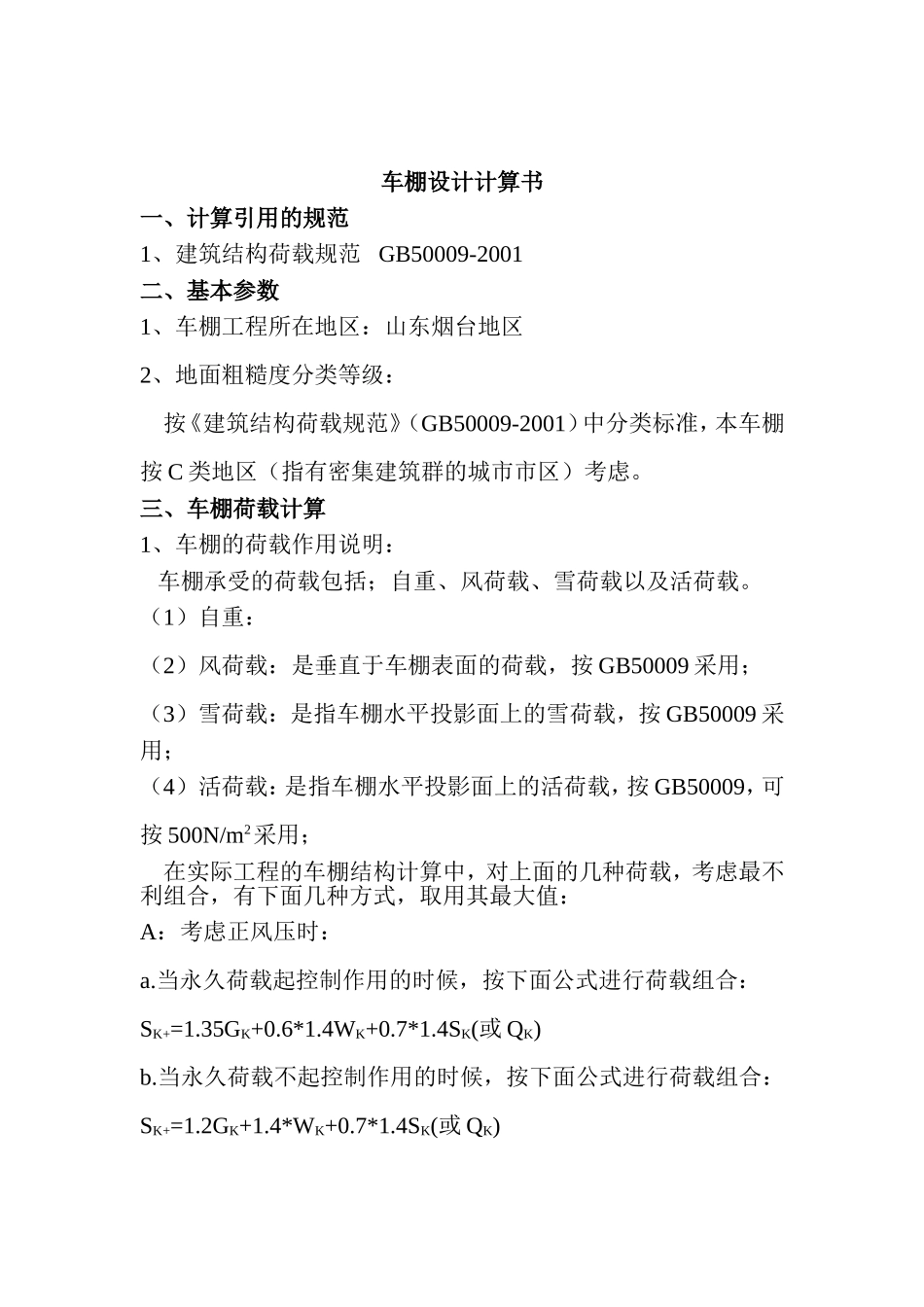

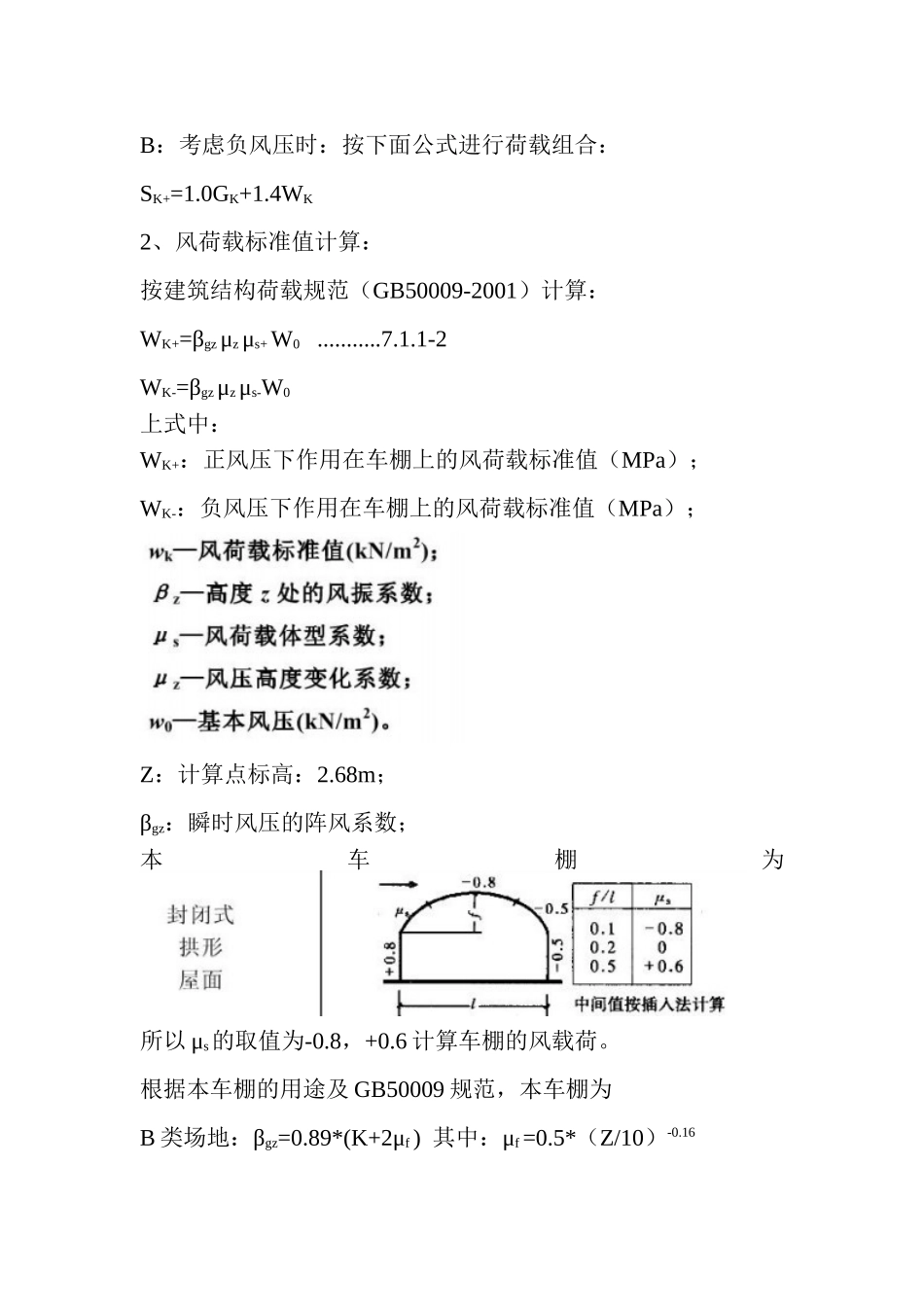

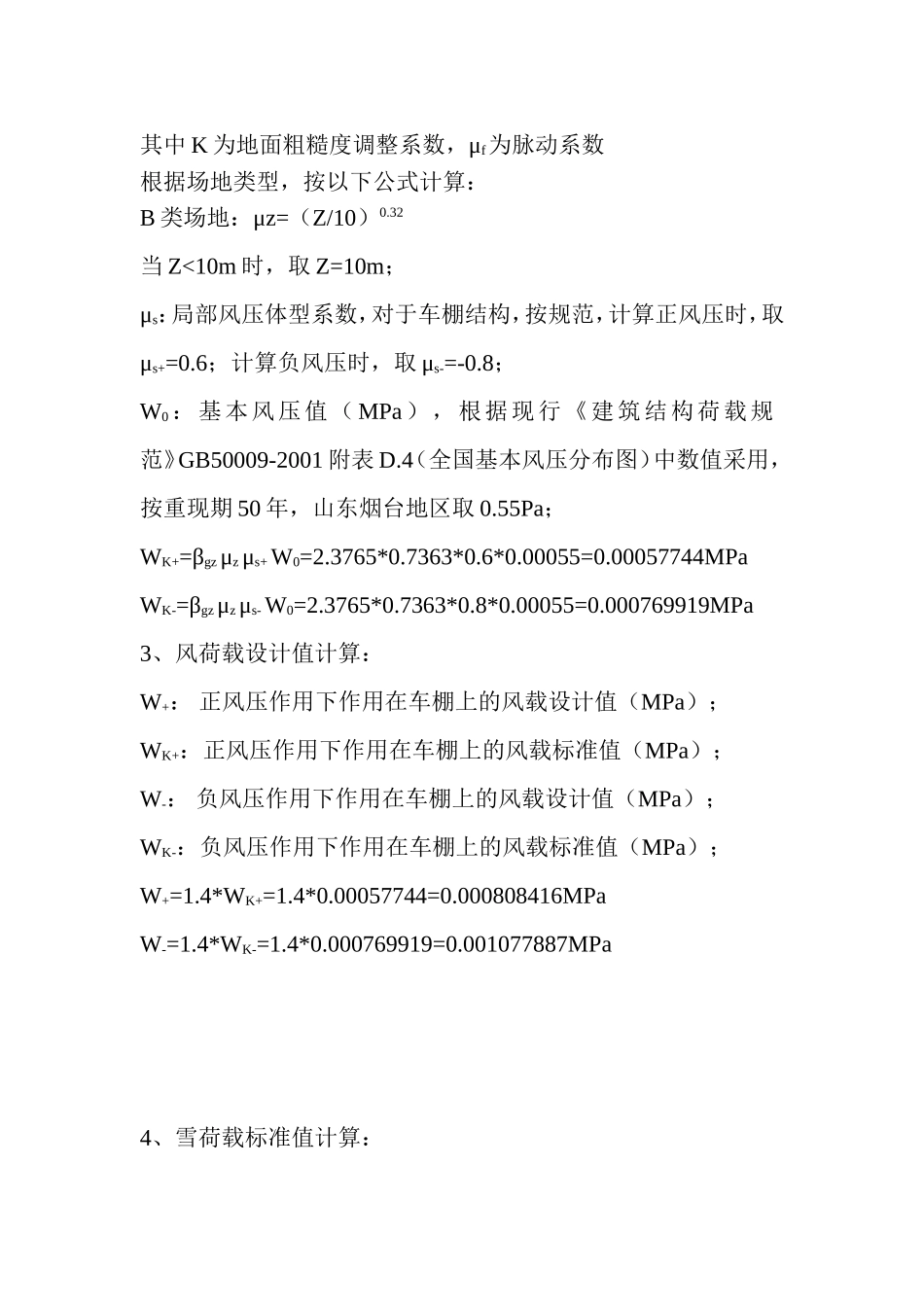

车棚设计计算书一、计算引用的规范1、建筑结构荷载规范GB50009-2001二、基本参数1、车棚工程所在地区：山东烟台地区2、地面粗糙度分类等级：按《建筑结构荷载规范》（GB50009-2001）中分类标准，本车棚按C类地区（指有密集建筑群的城市市区）考虑。三、车棚荷载计算1、车棚的荷载作用说明：车棚承受的荷载包括；自重、风荷载、雪荷载以及活荷载。（1）自重：（2）风荷载：是垂直于车棚表面的荷载，按GB50009采用；（3）雪荷载：是指车棚水平投影面上的雪荷载，按GB50009采用；（4）活荷载：是指车棚水平投影面上的活荷载，按GB50009，可按500N/m2采用；在实际工程的车棚结构计算中，对上面的几种荷载，考虑最不利组合，有下面几种方式，取用其最大值：A：考虑正风压时：a.当永久荷载起控制作用的时候，按下面公式进行荷载组合：SK+=1.35GK+0.6*1.4WK+0.7*1.4SK(或QK)b.当永久荷载不起控制作用的时候，按下面公式进行荷载组合：SK+=1.2GK+1.4*WK+0.7*1.4SK(或QK)B：考虑负风压时：按下面公式进行荷载组合：SK+=1.0GK+1.4WK2、风荷载标准值计算：按建筑结构荷载规范（GB50009-2001）计算：WK+=βgzμzμs+W0...........7.1.1-2WK-=βgzμzμs-W0上式中：WK+：正风压下作用在车棚上的风荷载标准值（MPa）；WK-：负风压下作用在车棚上的风荷载标准值（MPa）；Z：计算点标高：2.68m；βgz：瞬时风压的阵风系数；本车棚为所以μs的取值为-0.8，+0.6计算车棚的风载荷。根据本车棚的用途及GB50009规范，本车棚为B类场地：βgz=0.89*(K+2μf)其中：μf=0.5*（Z/10）-0.16其中K为地面粗糙度调整系数，μf为脉动系数根据场地类型，按以下公式计算：B类场地：μz=（Z/10）0.32当Z<10m时，取Z=10m；μs：局部风压体型系数，对于车棚结构，按规范，计算正风压时，取μs+=0.6；计算负风压时，取μs-=-0.8；W0：基本风压值（MPa），根据现行《建筑结构荷载规范》GB50009-2001附表D.4（全国基本风压分布图）中数值采用，按重现期50年，山东烟台地区取0.55Pa；WK+=βgzμzμs+W0=2.3765*0.7363*0.6*0.00055=0.00057744MPaWK-=βgzμzμs-W0=2.3765*0.7363*0.8*0.00055=0.000769919MPa3、风荷载设计值计算：W+：正风压作用下作用在车棚上的风载设计值（MPa）；WK+：正风压作用下作用在车棚上的风载标准值（MPa）；W-：负风压作用下作用在车棚上的风载设计值（MPa）；WK-：负风压作用下作用在车棚上的风载标准值（MPa）；W+=1.4*WK+=1.4*0.00057744=0.000808416MPaW-=1.4*WK-=1.4*0.000769919=0.001077887MPa4、雪荷载标准值计算：SK：作用在车棚上的雪荷载标准值（MPa）S0：基本雪压，根据现行《建筑结构荷载规范》GB50009-2001取值西安地区50年一遇最大积雪的自重：0.00025MPa。μr：屋面积雪分布系数，按表6.2.1[GB50009-2001]，为1.0。按《建筑结构荷载规范》（GB50009-2001）公式6.1.1屋面雪荷载标准值为：SK=μr*S0=1.0*0.00025=0.00025MPa5、雪荷载设计值计算：S：雪荷载设计值（MPa）；根据本设计的与GB50009的规范要求，车棚顶为拱形屋面，取：μr：屋面积雪分布系数，按照上述μr取值为1.0。屋面水平投影面上的雪载荷标准值，根据GB50009的规范要求应按照以下式计算：SK=μr*S0SK：作用在车棚上的雪荷载标准值（KN/㎡）S0：基本雪压，根据现行《建筑结构荷载规范》GB50009取值，山东烟台地区50年一遇最大积雪的自重：0.4Pa（KN/㎡）μr：屋面积雪分布系数，按表6.2.1[GB50009-2001]，为1.0。按《建筑结构荷载规范》（GB50009-2001）SK=μr*S0=1.0*0.4=0.4Pa（KN/㎡）6、车棚屋面活荷载设计值：Q：车棚屋面活荷载设计值（MPa）；QK：车棚屋面活荷载标准值取：500N/m2；Q=1.4*QK=1.4*500/1000000=0.0007MPa因为SK≤QK，所以计算时活荷载参与正压组合！7、车棚构件恒荷载设计值：G+：正压作用下车棚构件恒荷载设计值（MPa）；G-：负压作用下车棚构件恒荷载设计值（MPa）；GK：车棚结构平均自重取0.0004MPa；因为GK与其它可变荷载比较，不起控制作用，所以：G+=1.2*GK=1.2*0.0004=0.00048MPaG-=GK=0.0004MPa8、选取计算荷载组合：（1）正风压的荷载组合计算：SK+：正风压作用下的荷载标准值组合（...
