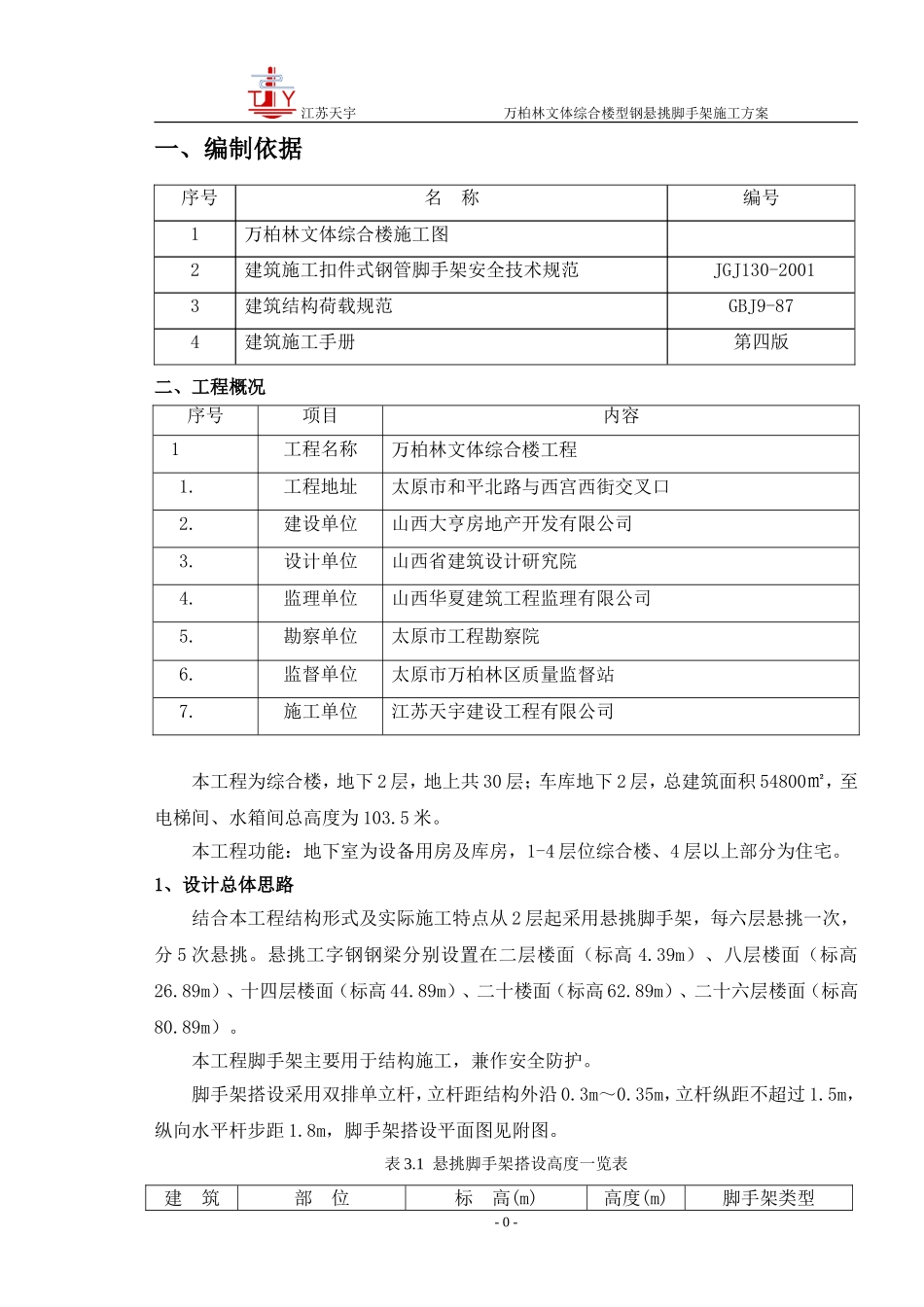

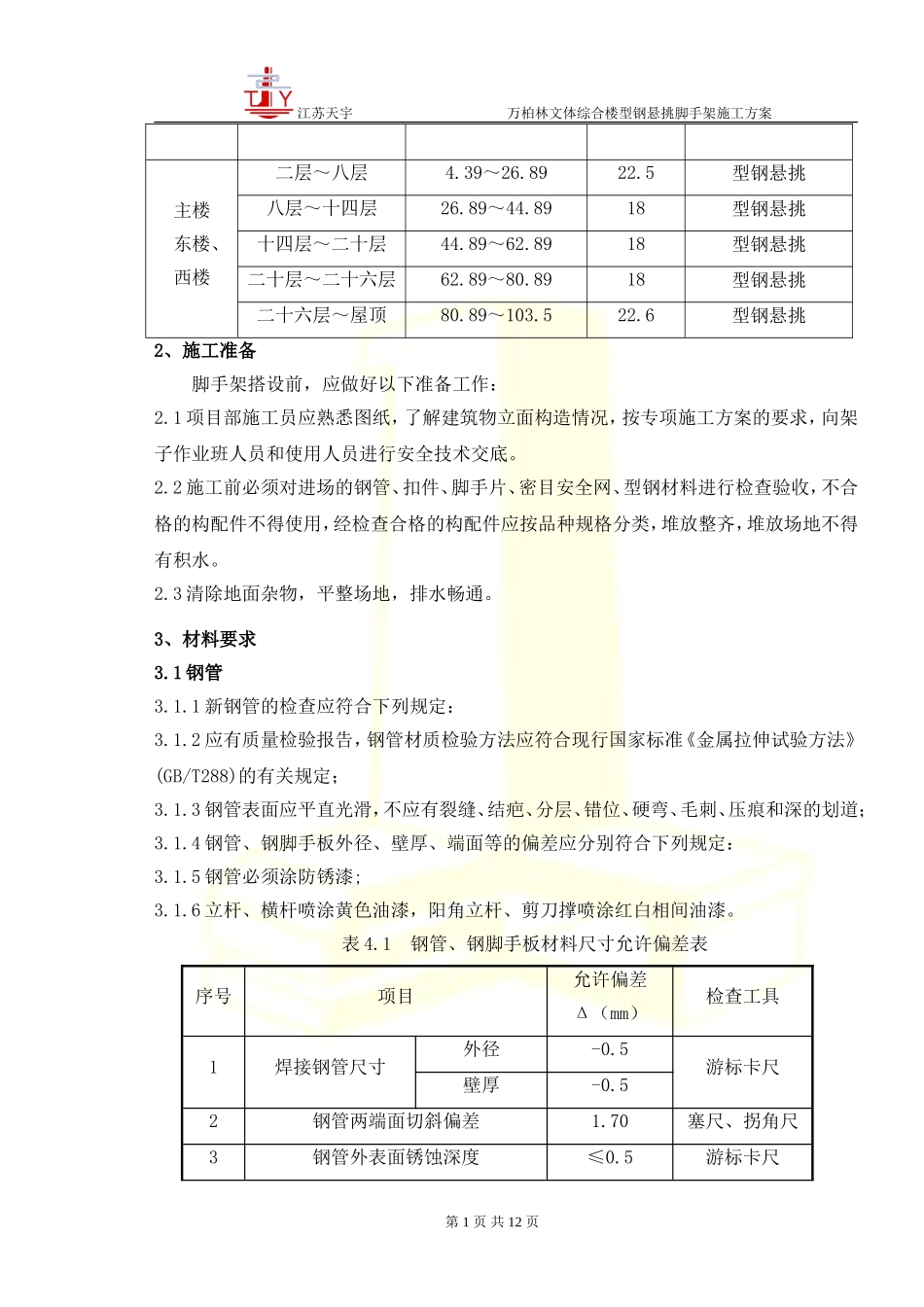

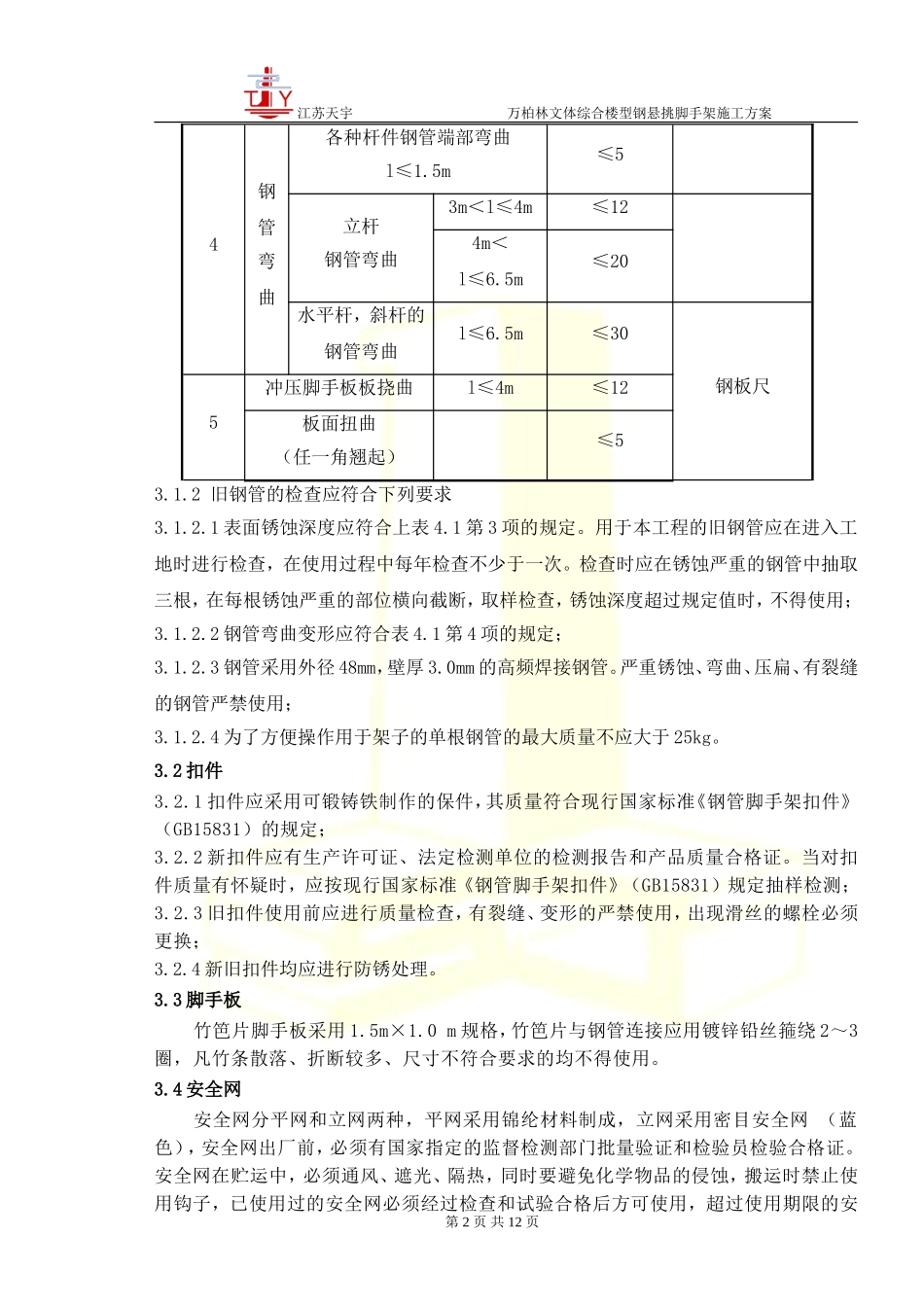

江苏天宇万柏林文体综合楼型钢悬挑脚手架施工方案一、编制依据序号名称编号1万柏林文体综合楼施工图2建筑施工扣件式钢管脚手架安全技术规范JGJ130-20013建筑结构荷载规范GBJ9-874建筑施工手册第四版二、工程概况序号项目内容1工程名称万柏林文体综合楼工程1.工程地址太原市和平北路与西宫西街交叉口2.建设单位山西大亨房地产开发有限公司3.设计单位山西省建筑设计研究院4.监理单位山西华夏建筑工程监理有限公司5.勘察单位太原市工程勘察院6.监督单位太原市万柏林区质量监督站7.施工单位江苏天宇建设工程有限公司本工程为综合楼，地下2层，地上共30层；车库地下2层，总建筑面积54800㎡，至电梯间、水箱间总高度为103.5米。本工程功能：地下室为设备用房及库房，1-4层位综合楼、4层以上部分为住宅。1、设计总体思路结合本工程结构形式及实际施工特点从2层起采用悬挑脚手架，每六层悬挑一次，分5次悬挑。悬挑工字钢钢梁分别设置在二层楼面（标高4.39m）、八层楼面（标高26.89m）、十四层楼面（标高44.89m）、二十楼面（标高62.89m）、二十六层楼面（标高80.89m）。本工程脚手架主要用于结构施工，兼作安全防护。脚手架搭设采用双排单立杆，立杆距结构外沿0.3m～0.35m，立杆纵距不超过1.5m，纵向水平杆步距1.8m，脚手架搭设平面图见附图。表3.1悬挑脚手架搭设高度一览表建筑部位标高(m)高度(m)脚手架类型-0-江苏天宇万柏林文体综合楼型钢悬挑脚手架施工方案主楼东楼、西楼二层～八层4.39～26.8922.5型钢悬挑八层～十四层26.89～44.8918型钢悬挑十四层～二十层44.89～62.8918型钢悬挑二十层～二十六层62.89～80.8918型钢悬挑二十六层～屋顶80.89～103.522.6型钢悬挑2、施工准备脚手架搭设前，应做好以下准备工作：2.1项目部施工员应熟悉图纸，了解建筑物立面构造情况，按专项施工方案的要求，向架子作业班人员和使用人员进行安全技术交底。2.2施工前必须对进场的钢管、扣件、脚手片、密目安全网、型钢材料进行检查验收，不合格的构配件不得使用，经检查合格的构配件应按品种规格分类，堆放整齐，堆放场地不得有积水。2.3清除地面杂物，平整场地，排水畅通。3、材料要求3.1钢管3.1.1新钢管的检查应符合下列规定：3.1.2应有质量检验报告，钢管材质检验方法应符合现行国家标准《金属拉伸试验方法》(GB/T288)的有关规定；3.1.3钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；3.1.4钢管、钢脚手板外径、壁厚、端面等的偏差应分别符合下列规定：3.1.5钢管必须涂防锈漆;3.1.6立杆、横杆喷涂黄色油漆，阳角立杆、剪刀撑喷涂红白相间油漆。表4.1钢管、钢脚手板材料尺寸允许偏差表序号项目允许偏差Δ（mm）检查工具1焊接钢管尺寸外径-0.5游标卡尺壁厚-0.52钢管两端面切斜偏差1.70塞尺、拐角尺3钢管外表面锈蚀深度≤0.5游标卡尺第1页共12页江苏天宇万柏林文体综合楼型钢悬挑脚手架施工方案4钢管弯曲各种杆件钢管端部弯曲l≤1.5m≤5立杆钢管弯曲3m＜l≤4m≤124m＜l≤6.5m≤20水平杆，斜杆的钢管弯曲l≤6.5m≤30钢板尺5冲压脚手板板挠曲l≤4m≤12板面扭曲（任一角翘起）≤53.1.2旧钢管的检查应符合下列要求3.1.2.1表面锈蚀深度应符合上表4.1第3项的规定。用于本工程的旧钢管应在进入工地时进行检查，在使用过程中每年检查不少于一次。检查时应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断，取样检查，锈蚀深度超过规定值时，不得使用；3.1.2.2钢管弯曲变形应符合表4.1第4项的规定；3.1.2.3钢管采用外径48mm，壁厚3.0mm的高频焊接钢管。严重锈蚀、弯曲、压扁、有裂缝的钢管严禁使用；3.1.2.4为了方便操作用于架子的单根钢管的最大质量不应大于25kg。3.2扣件3.2.1扣件应采用可锻铸铁制作的保件，其质量符合现行国家标准《钢管脚手架扣件》（GB15831）的规定；3.2.2新扣件应有生产许可证、法定检测单位的检测报告和产品质量合格证。当对扣件质量有怀疑时，应按现行国家标准《钢管脚手架扣件》（GB15831）规定抽样检测；3.2.3旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；3.2.4新旧扣件均应进行防锈处理。3.3脚手板竹笆...
