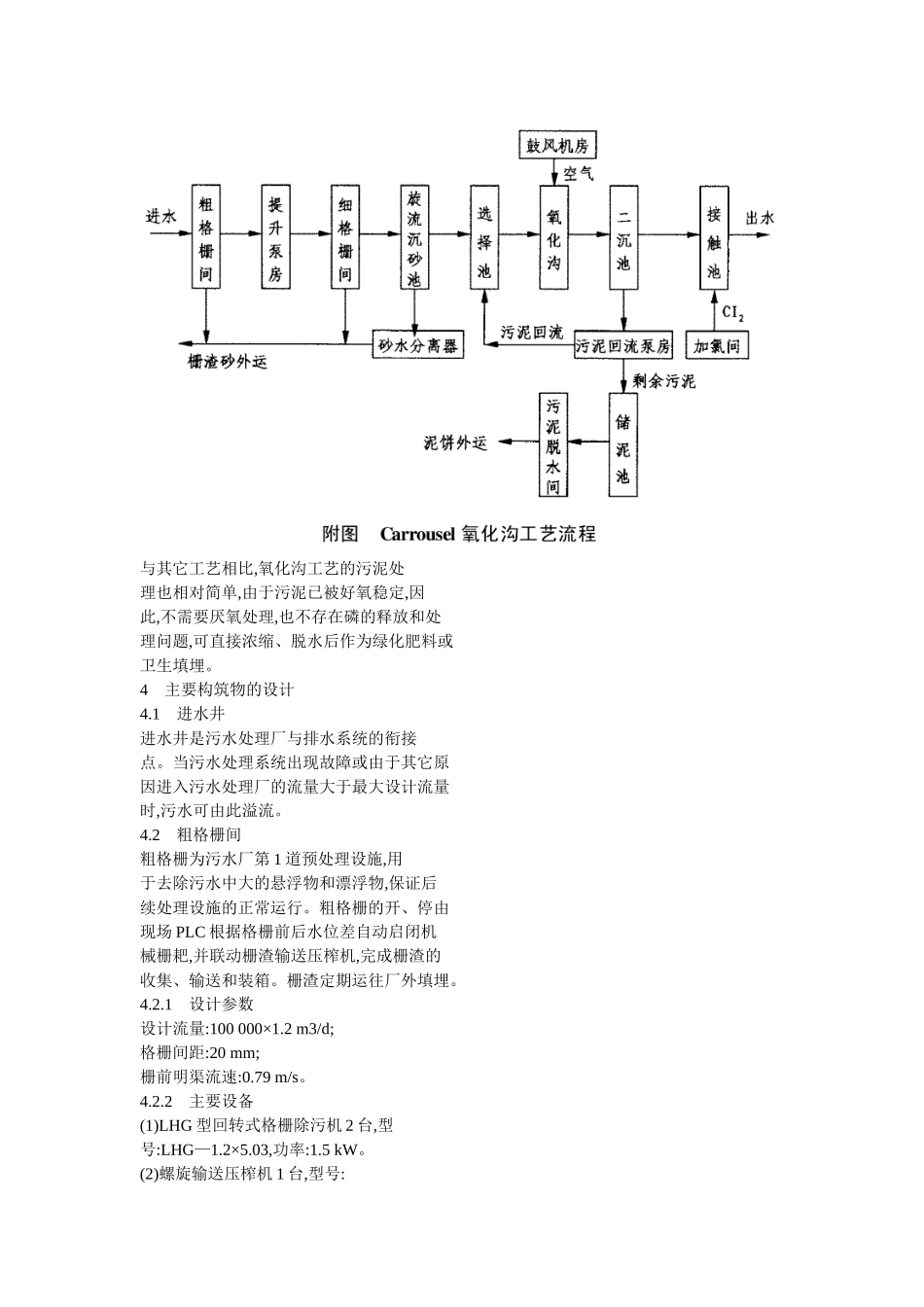

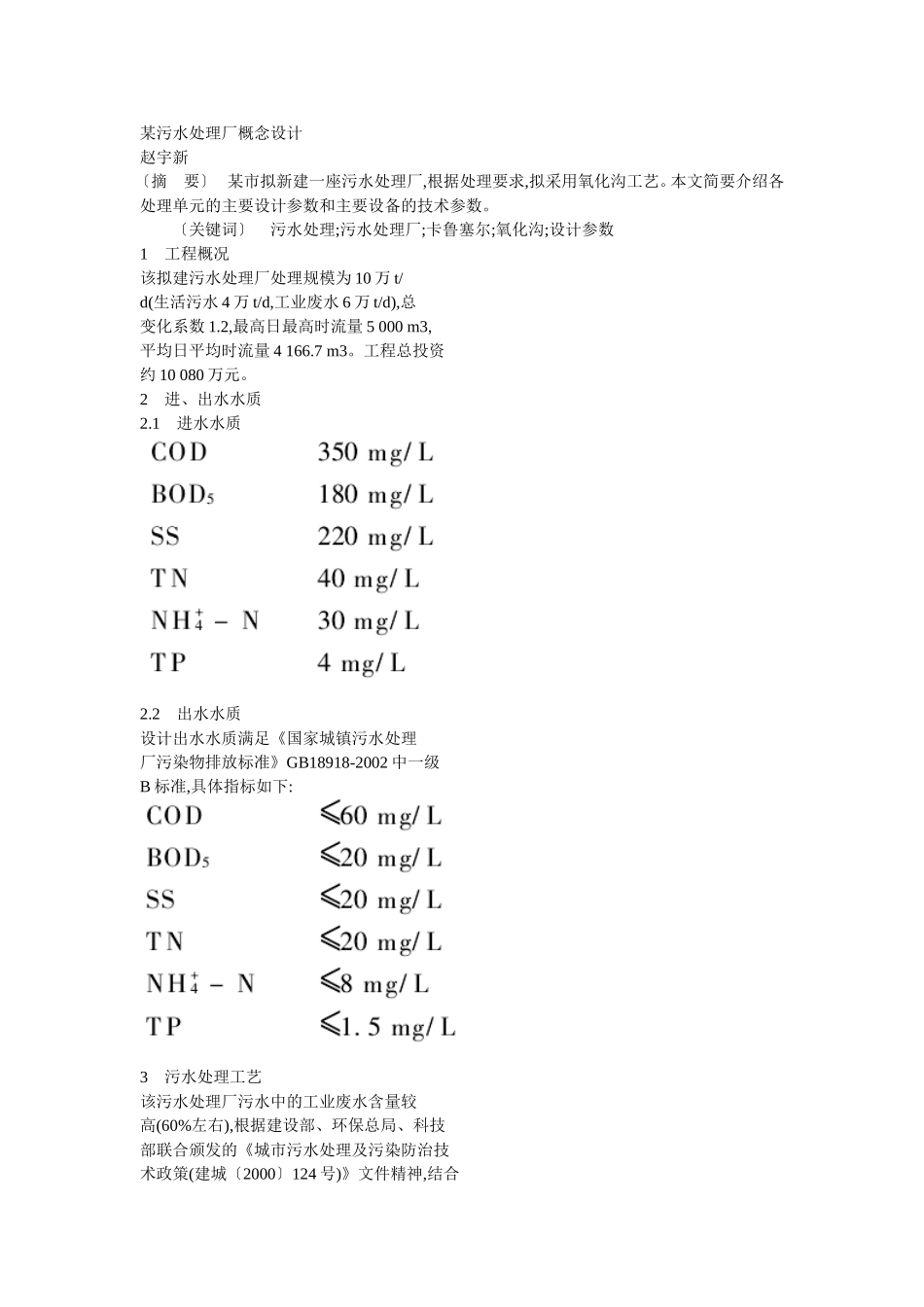

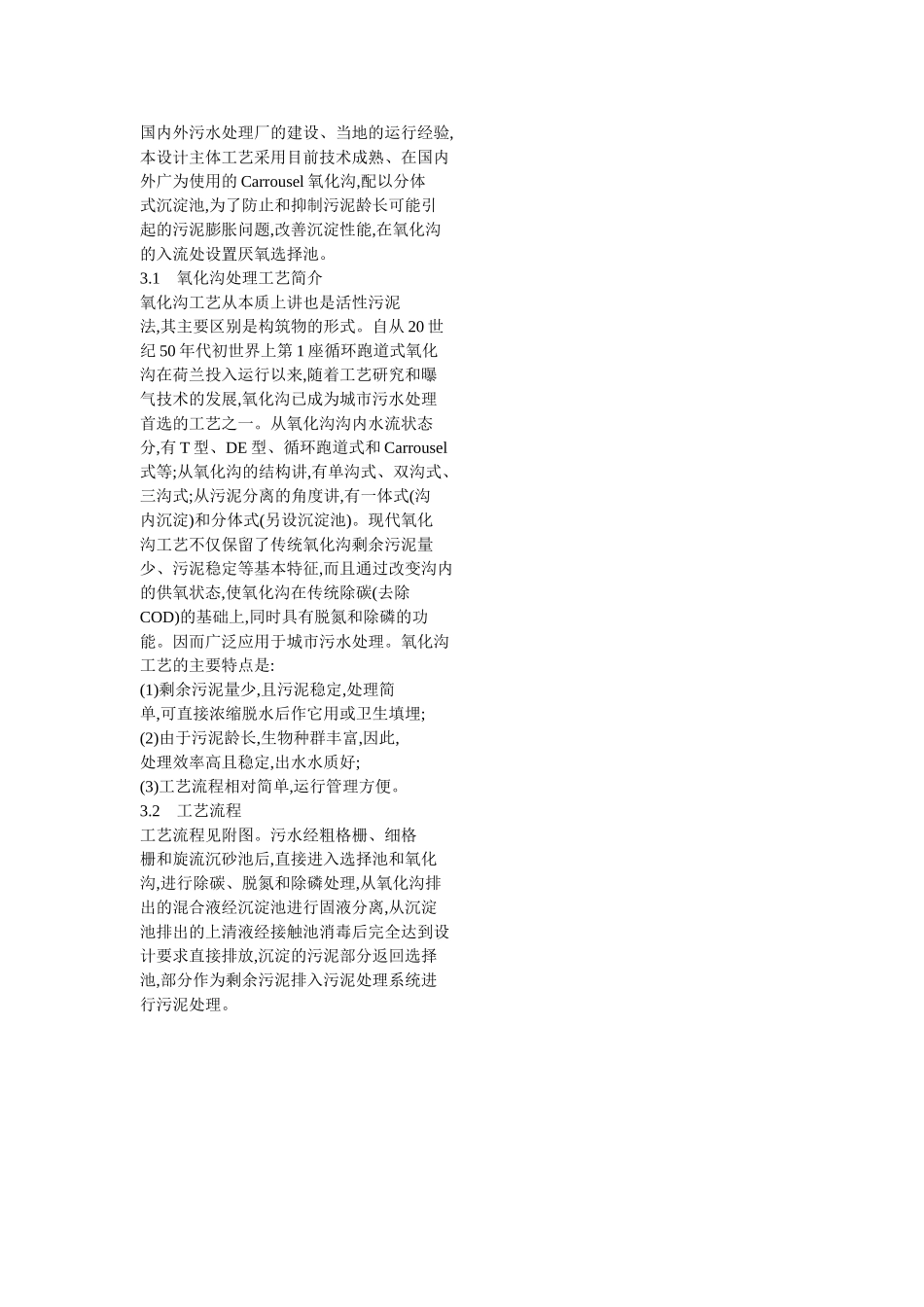

某污水处理厂概念设计赵宇新〔摘要〕某市拟新建一座污水处理厂,根据处理要求,拟采用氧化沟工艺。本文简要介绍各处理单元的主要设计参数和主要设备的技术参数。〔关键词〕污水处理;污水处理厂;卡鲁塞尔;氧化沟;设计参数1工程概况该拟建污水处理厂处理规模为10万t/d(生活污水4万t/d,工业废水6万t/d),总变化系数1.2,最高日最高时流量5000m3,平均日平均时流量4166.7m3。工程总投资约10080万元。2进、出水水质2.1进水水质2.2出水水质设计出水水质满足《国家城镇污水处理厂污染物排放标准》GB18918-2002中一级B标准,具体指标如下:3污水处理工艺该污水处理厂污水中的工业废水含量较高(60%左右),根据建设部、环保总局、科技部联合颁发的《城市污水处理及污染防治技术政策(建城〔2000〕124号)》文件精神,结合国内外污水处理厂的建设、当地的运行经验,本设计主体工艺采用目前技术成熟、在国内外广为使用的Carrousel氧化沟,配以分体式沉淀池,为了防止和抑制污泥龄长可能引起的污泥膨胀问题,改善沉淀性能,在氧化沟的入流处设置厌氧选择池。3.1氧化沟处理工艺简介氧化沟工艺从本质上讲也是活性污泥法,其主要区别是构筑物的形式。自从20世纪50年代初世界上第1座循环跑道式氧化沟在荷兰投入运行以来,随着工艺研究和曝气技术的发展,氧化沟已成为城市污水处理首选的工艺之一。从氧化沟沟内水流状态分,有T型、DE型、循环跑道式和Carrousel式等;从氧化沟的结构讲,有单沟式、双沟式、三沟式;从污泥分离的角度讲,有一体式(沟内沉淀)和分体式(另设沉淀池)。现代氧化沟工艺不仅保留了传统氧化沟剩余污泥量少、污泥稳定等基本特征,而且通过改变沟内的供氧状态,使氧化沟在传统除碳(去除COD)的基础上,同时具有脱氮和除磷的功能。因而广泛应用于城市污水处理。氧化沟工艺的主要特点是:(1)剩余污泥量少,且污泥稳定,处理简单,可直接浓缩脱水后作它用或卫生填埋;(2)由于污泥龄长,生物种群丰富,因此,处理效率高且稳定,出水水质好;(3)工艺流程相对简单,运行管理方便。3.2工艺流程工艺流程见附图。污水经粗格栅、细格栅和旋流沉砂池后,直接进入选择池和氧化沟,进行除碳、脱氮和除磷处理,从氧化沟排出的混合液经沉淀池进行固液分离,从沉淀池排出的上清液经接触池消毒后完全达到设计要求直接排放,沉淀的污泥部分返回选择池,部分作为剩余污泥排入污泥处理系统进行污泥处理。与其它工艺相比,氧化沟工艺的污泥处理也相对简单,由于污泥已被好氧稳定,因此,不需要厌氧处理,也不存在磷的释放和处理问题,可直接浓缩、脱水后作为绿化肥料或卫生填埋。4主要构筑物的设计4.1进水井进水井是污水处理厂与排水系统的衔接点。当污水处理系统出现故障或由于其它原因进入污水处理厂的流量大于最大设计流量时,污水可由此溢流。4.2粗格栅间粗格栅为污水厂第1道预处理设施,用于去除污水中大的悬浮物和漂浮物,保证后续处理设施的正常运行。粗格栅的开、停由现场PLC根据格栅前后水位差自动启闭机械栅耙,并联动栅渣输送压榨机,完成栅渣的收集、输送和装箱。栅渣定期运往厂外填埋。4.2.1设计参数设计流量:100000×1.2m3/d;格栅间距:20mm;栅前明渠流速:0.79m/s。4.2.2主要设备(1)LHG型回转式格栅除污机2台,型号:LHG—1.2×5.03,功率:1.5kW。(2)螺旋输送压榨机1台,型号:LYZ300,功率:3kW。4.3提升泵房提升泵房用于将入流污水提升至设计高度,以便自流进入各后续处理单元。该泵房采用半地下式污水泵站,选用潜污泵6台,4用2备,其中一台变频控制,以便进行水量调节。水泵的启停根据集水池内污水水位变化由PLC系统自动控制,必要时也可切换为手动。泵房内配2t电动葫芦一套,以备安装及检修用。4.3.1设计参数设计流量:100000×1.2m3/d;设计扬程:15m;集水池容积:365m3(单台泵10min的最大流量)。4.3.2主要设备(1)潜污泵6台,型号:CP3306/605,Q=1500m3/h,H=15m,功率:90kW。(2)潜水搅拌机2台,型号:QJB2.2/8-320/3-740/C/S,功率:2.2kW。4.4细格栅间细格栅可进一步去除污水中的悬浮物和漂浮物,保证后续设备和工艺的正常运行。细格栅采用连续运行方式,栅渣由一台无轴螺旋压实输送机收集脱水后运往厂外填埋。为了方便管理和维护,细格栅间与沉砂池合建,细格栅间出水直接...
