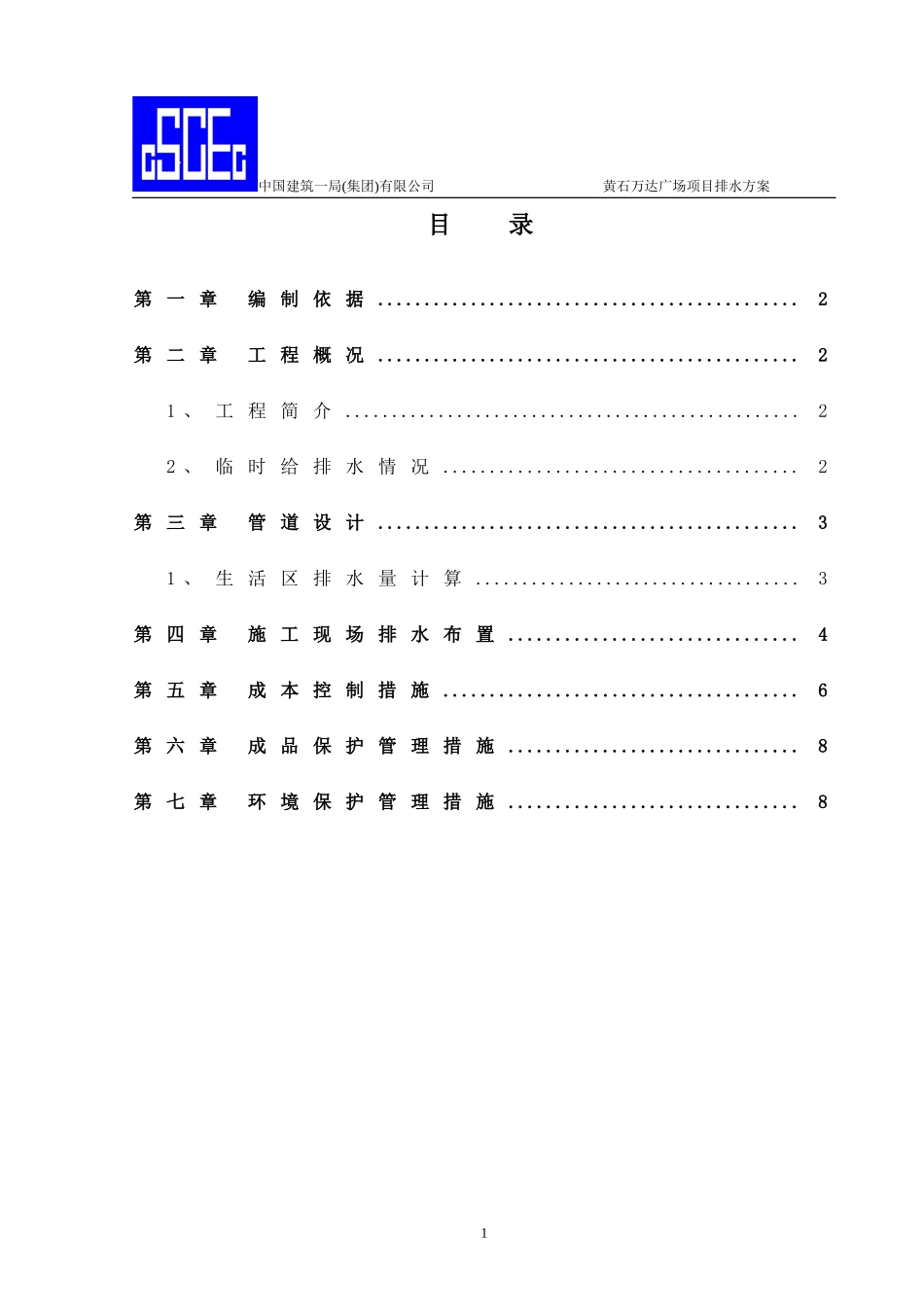

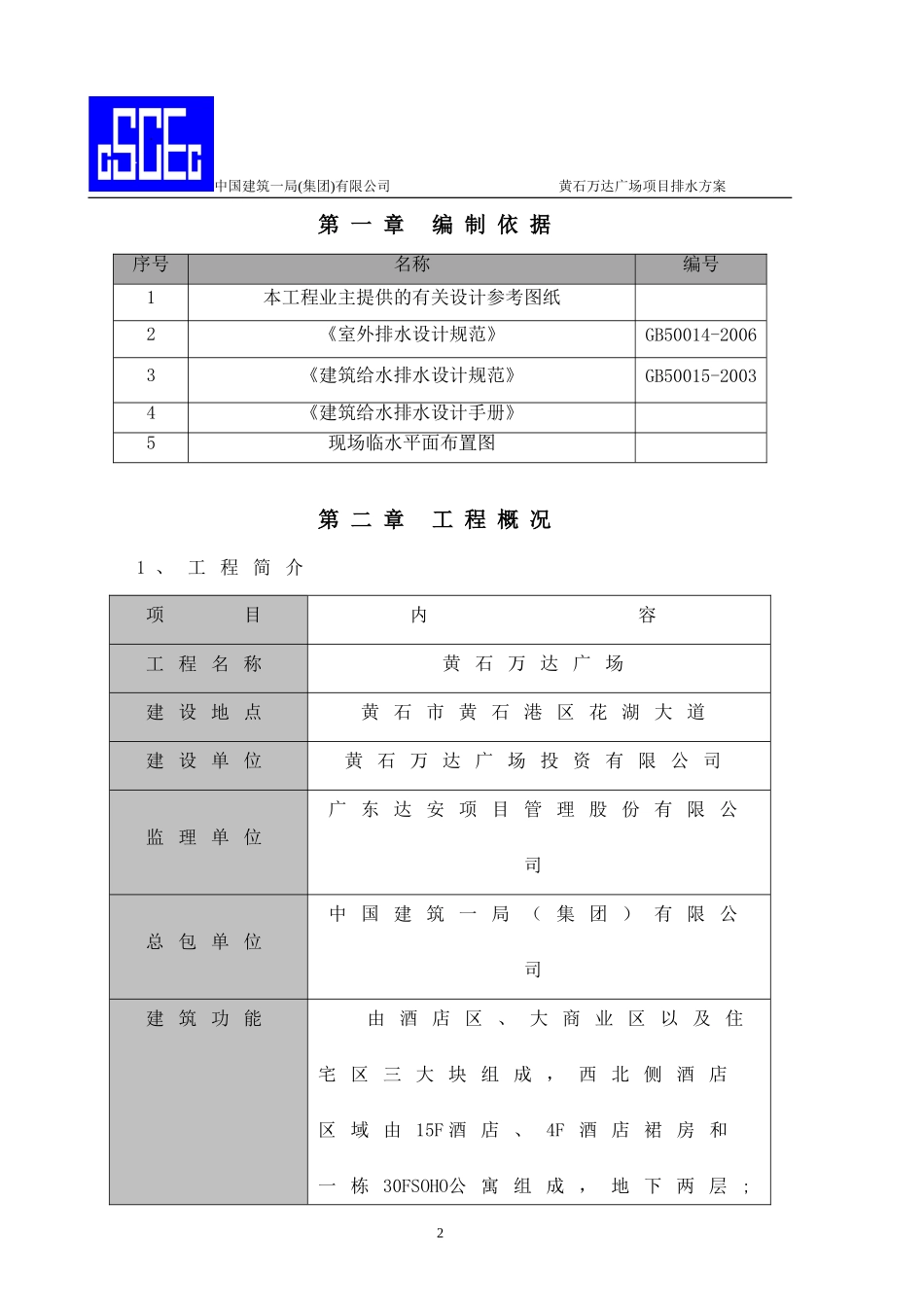

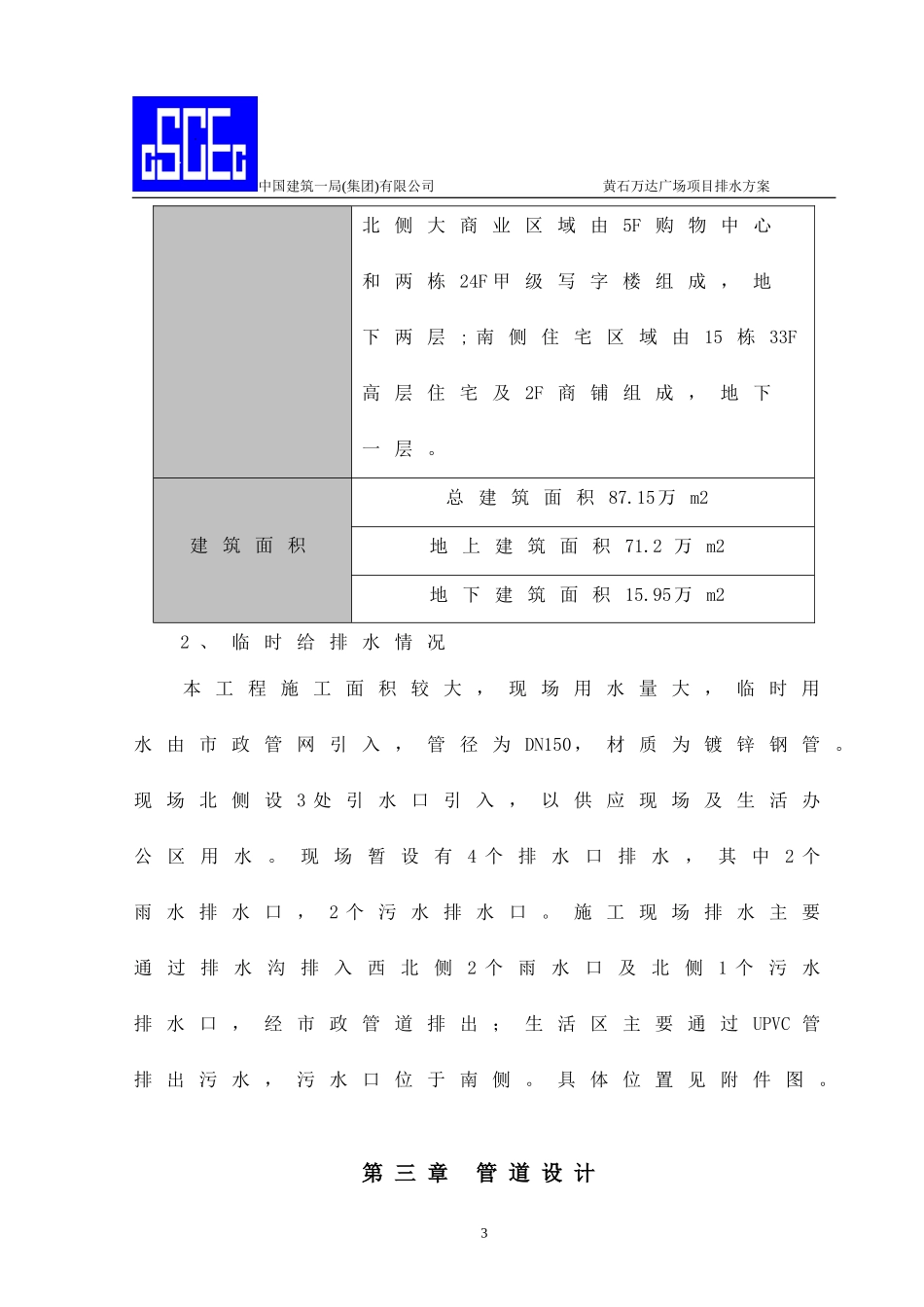

中国建筑一局(集团)有限公司黄石万达广场项目排水方案目录第一章编制依据.............................................2第二章工程概况.............................................21、工程简介.................................................22、临时给排水情况......................................2第三章管道设计.............................................31、生活区排水量计算...................................3第四章施工现场排水布置...............................4第五章成本控制措施......................................6第六章成品保护管理措施...............................8第七章环境保护管理措施...............................81中国建筑一局(集团)有限公司黄石万达广场项目排水方案第一章编制依据序号名称编号1本工程业主提供的有关设计参考图纸2《室外排水设计规范》GB50014-20063《建筑给水排水设计规范》GB50015-20034《建筑给水排水设计手册》5现场临水平面布置图第二章工程概况1、工程简介项目内容工程名称黄石万达广场建设地点黄石市黄石港区花湖大道建设单位黄石万达广场投资有限公司监理单位广东达安项目管理股份有限公司总包单位中国建筑一局（集团）有限公司建筑功能由酒店区、大商业区以及住宅区三大块组成，西北侧酒店区域由15F酒店、4F酒店裙房和一栋30FSOHO公寓组成，地下两层;2中国建筑一局(集团)有限公司黄石万达广场项目排水方案北侧大商业区域由5F购物中心和两栋24F甲级写字楼组成，地下两层;南侧住宅区域由15栋33F高层住宅及2F商铺组成，地下一层。建筑面积总建筑面积87.15万m2地上建筑面积71.2万m2地下建筑面积15.95万m22、临时给排水情况本工程施工面积较大，现场用水量大，临时用水由市政管网引入，管径为DN150，材质为镀锌钢管。现场北侧设3处引水口引入，以供应现场及生活办公区用水。现场暂设有4个排水口排水，其中2个雨水排水口，2个污水排水口。施工现场排水主要通过排水沟排入西北侧2个雨水口及北侧1个污水排水口，经市政管道排出；生活区主要通过UPVC管排出污水，污水口位于南侧。具体位置见附件图。第三章管道设计3中国建筑一局(集团)有限公司黄石万达广场项目排水方案1、生活区排水量计算本工程生活区考虑到现场人员需求大，因此生活区三块总人数暂按5200人计算。生活区生活用水定额其中包括：卫生设施用水定额为25升/人；食堂用水定额为15升/人，排水系数按0.8计算；洗浴用水定额为30升/人（人数按照出勤人数的30%计算）；洗衣用水定额为30升/人。即按每人排水量80升计算，排水定额为80升/人/天。（1）生活区排水量q3=（ΣP2N3）/（24×3600）式中：q3——生活区排水量（L/s）P2——生活区居民人数N3——生活区生活排水定额即q3=（ΣP2N3）/（24×3600）=5200×80/（24×3600）=4.81L/S（2）排水管计算本工程主要通过UPVC管排出污水，通过计算选取管径。D=√4Q（πv.1000）×10004中国建筑一局(集团)有限公司黄石万达广场项目排水方案式中：D——排水管管径mmQ——水流量V——管内水流速，按V=1.5m/S考虑即D=√4×4.81/（3.14×1.5×1000）×1000D=64mm故查表得排水管径可选择90mmUPVC管，满足排水要求。（3）排水管布设生活区废水主要通过东南角污水排水口排出，第四章施工现场排水布置1、施工现场排水布置（1）现场主要通过西北侧2个雨水排水口及西侧1个污水排水口排水，沿105、107#厂房四周和办公生活区设置排水沟，排水坡度千分之一，经过滤和沉淀，排入市政管线。职工厨房及管理人员厨房废水排出口各设隔油池一个，本工程共设隔油池3个。厕所设置化粪池，本工程共设两座化粪池。工人生活区化粪池为4000×8000×4000，采用砖砌，现浇混凝土盖板厚度5中国建筑一局(集团)有限公司黄石万达广场项目排水方案120mm，混凝土强度等级C25。管理人员宿舍化粪池2000×1500×2000，采用砖砌，现浇混凝土盖板厚度120mm，混凝土强度等级C25。（2）现场雨水：本工程现场面积较大，并且大部分地势较周边地势低，因此雨水排水主要考虑污水泵提升向外排水的方式排水。为保证现场的正常施工，同时现场在基坑周边设有...
