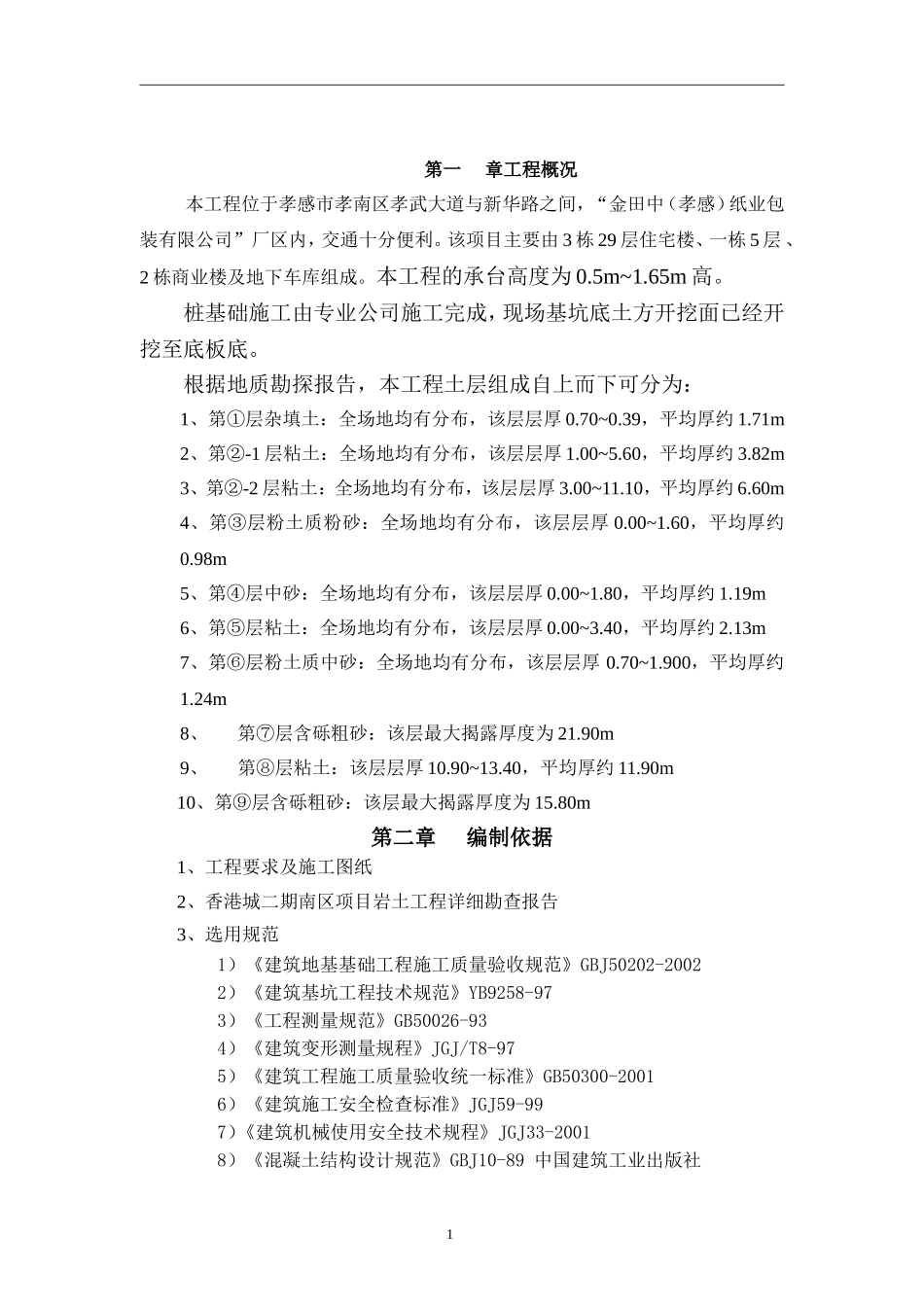

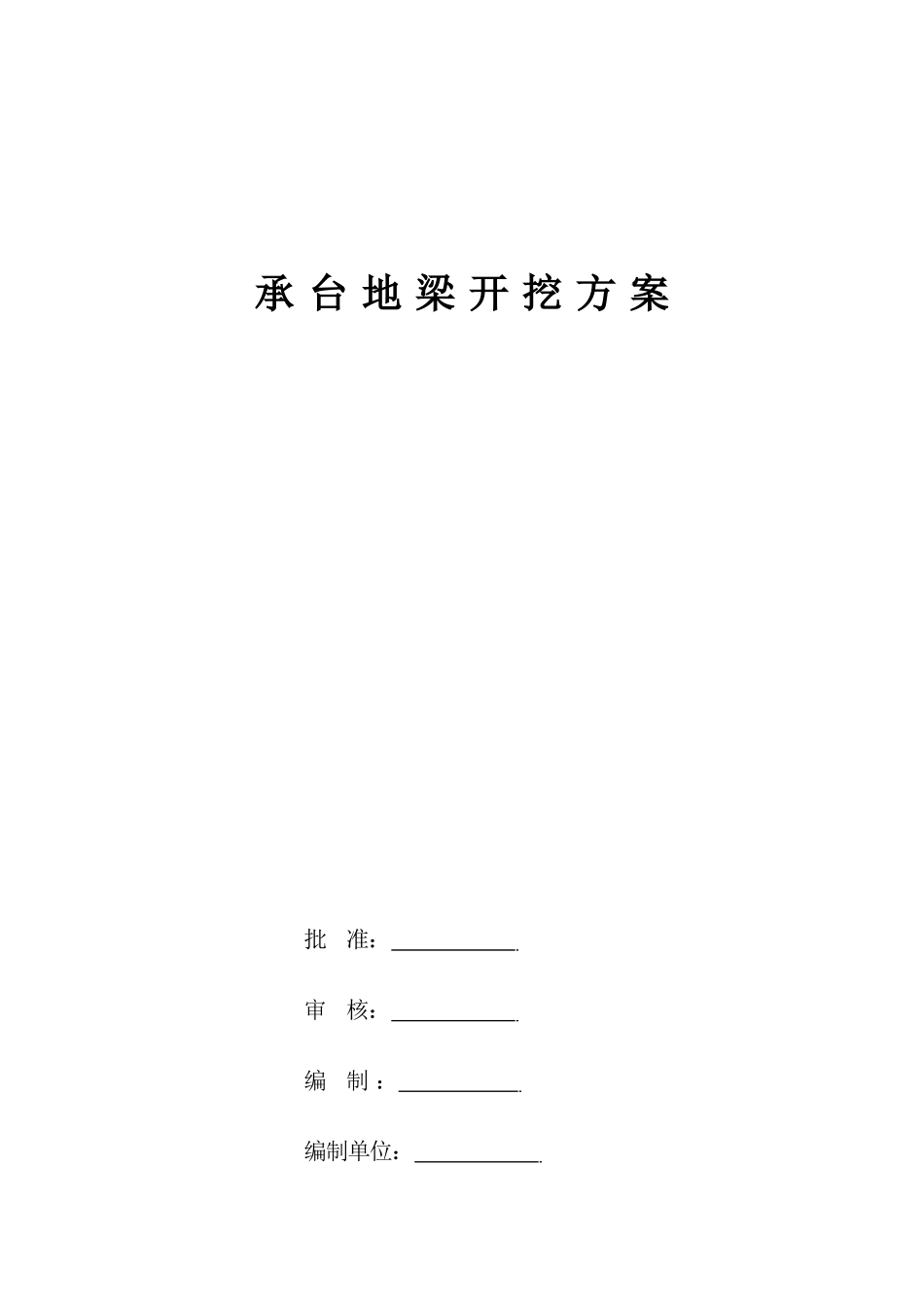

承台地梁开挖方案批准：审核：编制：编制单位：日期：第一章工程概况本工程位于孝感市孝南区孝武大道与新华路之间，“金田中（孝感）纸业包装有限公司”厂区内，交通十分便利。该项目主要由3栋29层住宅楼、一栋5层、2栋商业楼及地下车库组成。本工程的承台高度为0.5m~1.65m高。桩基础施工由专业公司施工完成，现场基坑底土方开挖面已经开挖至底板底。根据地质勘探报告，本工程土层组成自上而下可分为：1、第①层杂填土：全场地均有分布，该层层厚0.70~0.39，平均厚约1.71m2、第②-1层粘土：全场地均有分布，该层层厚1.00~5.60，平均厚约3.82m3、第②-2层粘土：全场地均有分布，该层层厚3.00~11.10，平均厚约6.60m4、第③层粉土质粉砂：全场地均有分布，该层层厚0.00~1.60，平均厚约0.98m5、第④层中砂：全场地均有分布，该层层厚0.00~1.80，平均厚约1.19m6、第⑤层粘土：全场地均有分布，该层层厚0.00~3.40，平均厚约2.13m7、第⑥层粉土质中砂：全场地均有分布，该层层厚0.70~1.900，平均厚约1.24m8、第⑦层含砾粗砂：该层最大揭露厚度为21.90m9、第⑧层粘土：该层层厚10.90~13.40，平均厚约11.90m10、第⑨层含砾粗砂：该层最大揭露厚度为15.80m第二章编制依据1、工程要求及施工图纸2、香港城二期南区项目岩土工程详细勘查报告3、选用规范1）《建筑地基基础工程施工质量验收规范》GBJ50202-20022）《建筑基坑工程技术规范》YB9258-973）《工程测量规范》GB50026-934）《建筑变形测量规程》JGJ/T8-975）《建筑工程施工质量验收统一标准》GB50300-20016）《建筑施工安全检查标准》JGJ59-997）《建筑机械使用安全技术规程》JGJ33-20018）《混凝土结构设计规范》GBJ10-89中国建筑工业出版社19）《国家一、二等水准测量规范》(GB12897-91)10）《建筑物变形测量规程》4、当地建筑行政主管部门下发的文件规定5、我公司负责类似工程成功经验第三章施工准备1、本工程承台、地梁开挖主要施工机具：1台反铲挖掘机、4台自卸汽车、、斗车和铁锨若干；2、现场测量放线完成，经过监理单位的复核；3、施工作业照明电源接通；4、作业人员施工前经过“三级”安全技术交底教育。第四章施工进度及劳动力计划安排根据总体体施工进度计划，承台、地梁开挖、模板工程、垫层砼施工时间计划为天，开始时间为年月日。按照现场实际情况计划开始时间暂定于年月日。承台、地梁的钢筋混凝土施工在结构管桩基础施工完且桩基础检测合格后进行，计划开始时间暂定于年月日。根据施工现场的工程量，计划进场施工作业人员为：砖工及小工人、木工约人、钢筋工（包括制作和安装）人、混凝土工人、防水施工人。第五章承台地梁开挖施工承台、地梁土方开挖采用机械辅以人工的方式进行，若基槽开挖深度超过1.5m，开挖边坡采用0.75放坡形式，槽底作业面距离边坡底预留500mm宽。承台开挖后，在基槽中部或坡底边角位置设置集水坑，由水泵排水，便于垫层浇筑后防水施工。混凝土板下的承台、地梁位置开挖后采用砖胎膜砌筑。一工艺流程本工程土方开挖计划分区分段进行，顺序展开。测量放线→桩承台及地梁部位土方开挖→桩承台及地梁底垫层、破桩头→→垫层混凝土→桩承台及地梁模板按装→承台及地梁钢筋绑扎→混凝土浇筑→回填夯实。2二土方开挖开挖分区、分段进行，开挖一段即进行砖胎膜砌筑和砼垫层施工，防止雨水侵浸开挖的地基层，每段依次完成开挖和垫层浇筑、砖胎膜砌筑工程。基槽地梁、集水坑、承台等采用反铲开挖，同时辅以人工配合方式进行开挖，槽底预留约30cm厚土层人工清理。工程桩周边200mm内采用人工开挖，防止机械碰坏工程桩。.开挖过程中，要随时监测开挖面的位置、标高，防止超挖。基坑、基槽开挖出的淤泥质土方全部外运处理，不能再用于回填。对于在开挖过程中因控制不好而导致的超挖部位，采用回填材料分层夯填的办法处理，分层夯实严格控制分层高度，不超过300mm。在承台地梁开挖过程中，每开挖一层，对裸露的预应力管桩及时进行截桩施工，桩顶达到设计标高为止。为便于进行后续工程施工，承台、地梁开挖从一边顺序进行，严禁间隔跳挖、随意遍地开挖。三工程桩保护措施为保护已完工的工程桩在承台地梁开挖过程中...
