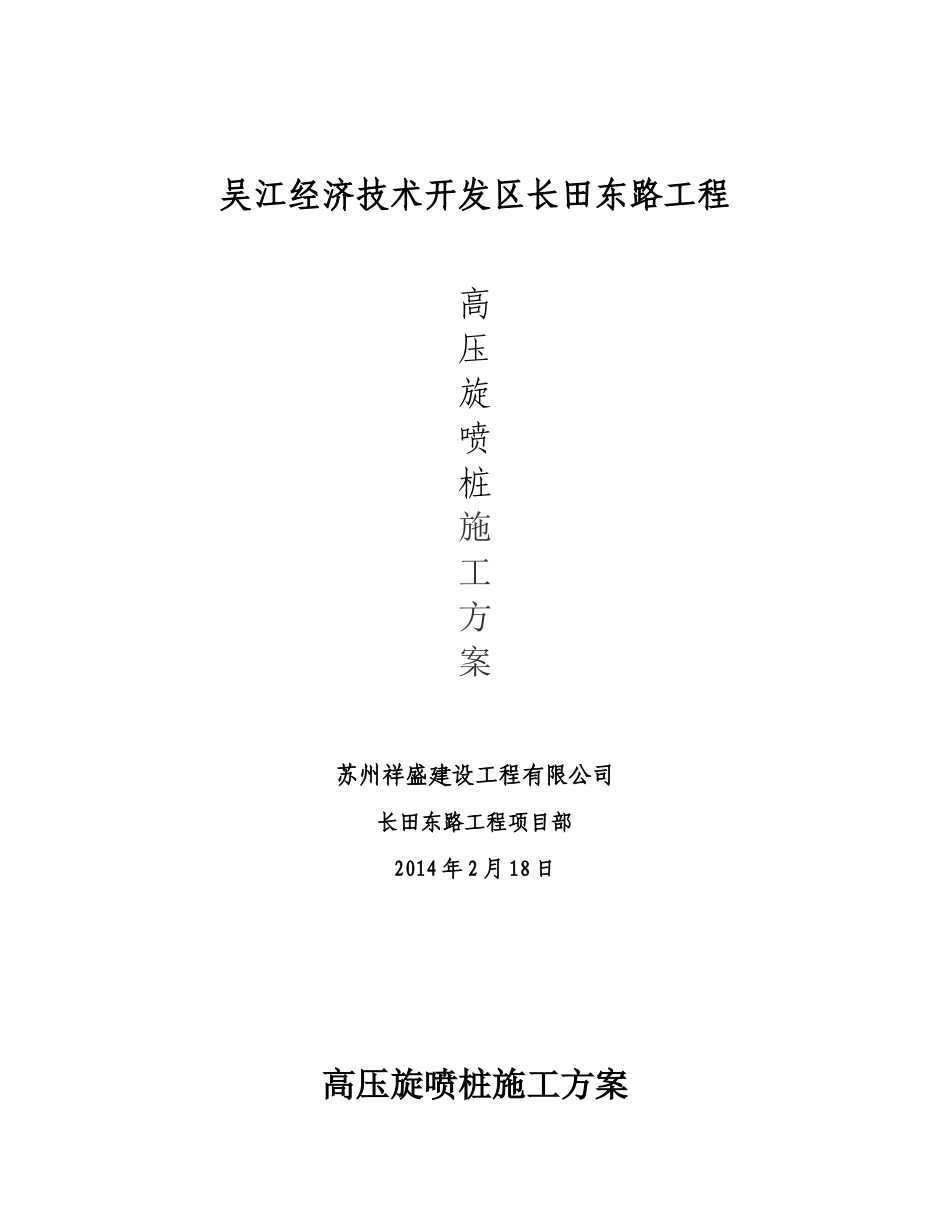

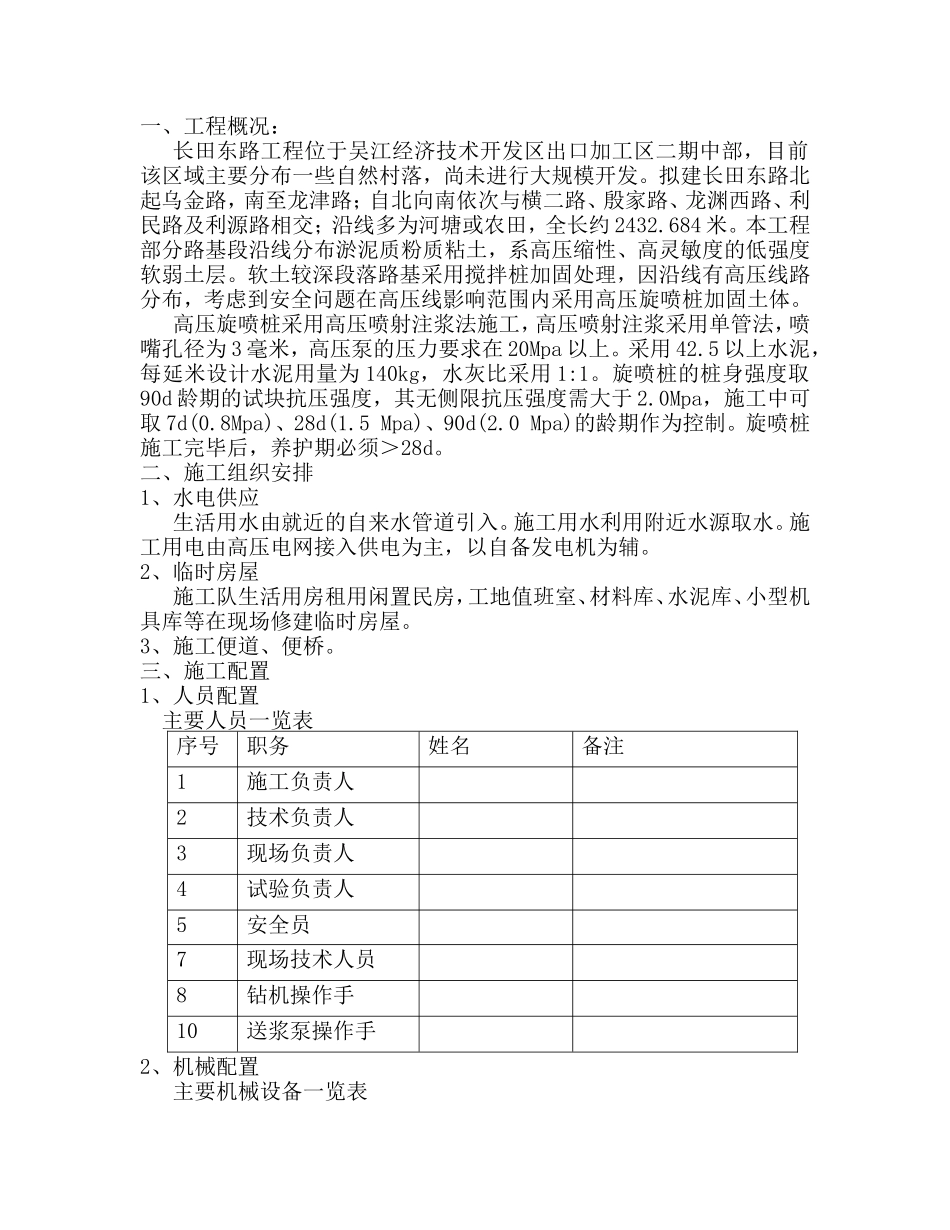

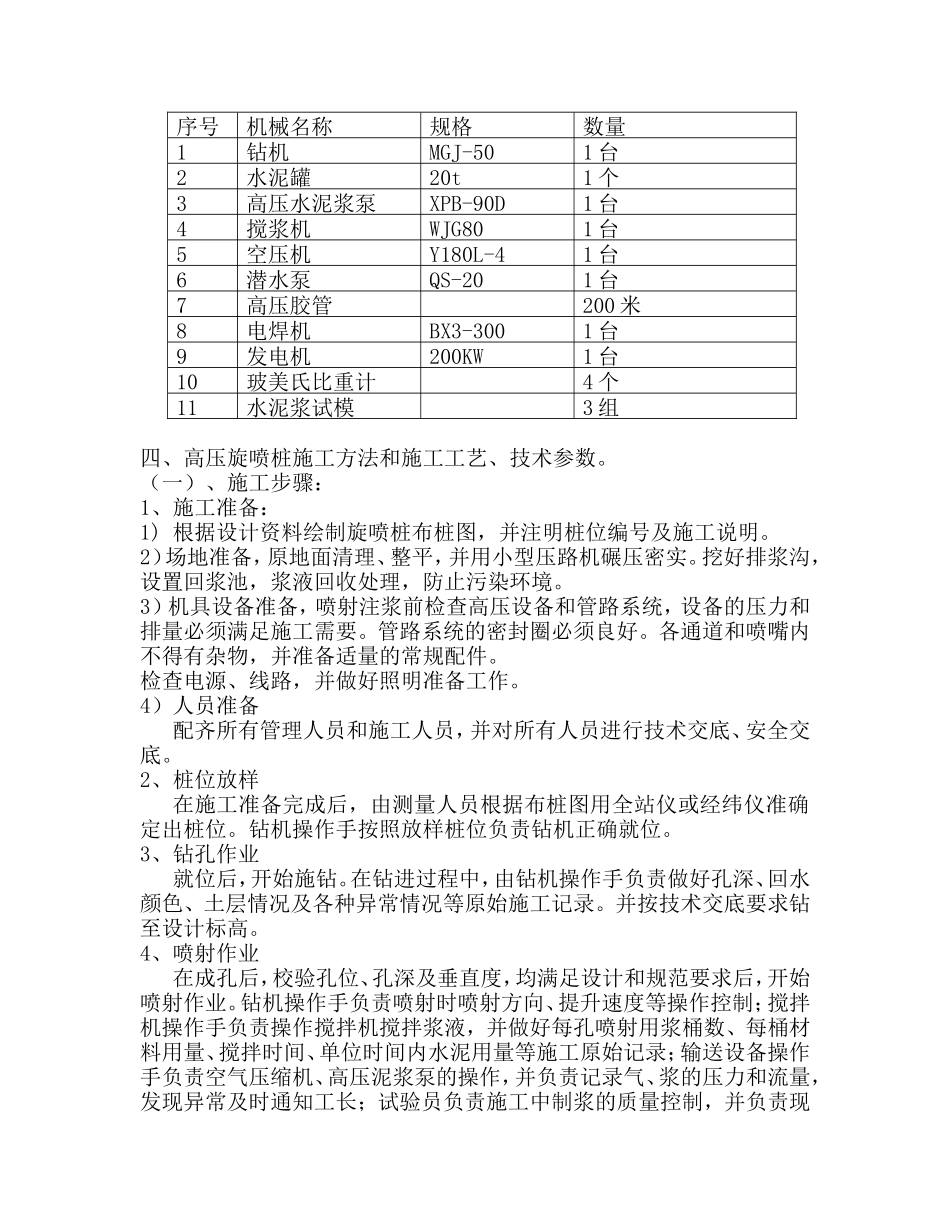

吴江经济技术开发区长田东路工程高压旋喷桩施工方案苏州祥盛建设工程有限公司长田东路工程项目部2014年2月18日高压旋喷桩施工方案一、工程概况：长田东路工程位于吴江经济技术开发区出口加工区二期中部，目前该区域主要分布一些自然村落，尚未进行大规模开发。拟建长田东路北起乌金路，南至龙津路；自北向南依次与横二路、殷家路、龙渊西路、利民路及利源路相交；沿线多为河塘或农田，全长约2432.684米。本工程部分路基段沿线分布淤泥质粉质粘土，系高压缩性、高灵敏度的低强度软弱土层。软土较深段落路基采用搅拌桩加固处理，因沿线有高压线路分布，考虑到安全问题在高压线影响范围内采用高压旋喷桩加固土体。高压旋喷桩采用高压喷射注浆法施工，高压喷射注浆采用单管法，喷嘴孔径为3毫米，高压泵的压力要求在20Mpa以上。采用42.5以上水泥，每延米设计水泥用量为140kg，水灰比采用1:1。旋喷桩的桩身强度取90d龄期的试块抗压强度，其无侧限抗压强度需大于2.0Mpa，施工中可取7d(0.8Mpa)、28d(1.5Mpa)、90d(2.0Mpa)的龄期作为控制。旋喷桩施工完毕后，养护期必须＞28d。二、施工组织安排1、水电供应生活用水由就近的自来水管道引入。施工用水利用附近水源取水。施工用电由高压电网接入供电为主，以自备发电机为辅。2、临时房屋施工队生活用房租用闲置民房，工地值班室、材料库、水泥库、小型机具库等在现场修建临时房屋。3、施工便道、便桥。三、施工配置1、人员配置主要人员一览表序号职务姓名备注1施工负责人2技术负责人3现场负责人4试验负责人5安全员7现场技术人员8钻机操作手10送浆泵操作手2、机械配置主要机械设备一览表序号机械名称规格数量1钻机MGJ-501台2水泥罐20t1个3高压水泥浆泵XPB-90D1台4搅浆机WJG801台5空压机Y180L-41台6潜水泵QS-201台7高压胶管200米8电焊机BX3-3001台9发电机200KW1台10玻美氏比重计4个11水泥浆试模3组四、高压旋喷桩施工方法和施工工艺、技术参数。（一）、施工步骤：1、施工准备：1)根据设计资料绘制旋喷桩布桩图，并注明桩位编号及施工说明。2）场地准备，原地面清理、整平，并用小型压路机碾压密实。挖好排浆沟，设置回浆池，浆液回收处理，防止污染环境。3）机具设备准备，喷射注浆前检查高压设备和管路系统，设备的压力和排量必须满足施工需要。管路系统的密封圈必须良好。各通道和喷嘴内不得有杂物，并准备适量的常规配件。检查电源、线路，并做好照明准备工作。4）人员准备配齐所有管理人员和施工人员，并对所有人员进行技术交底、安全交底。2、桩位放样在施工准备完成后，由测量人员根据布桩图用全站仪或经纬仪准确定出桩位。钻机操作手按照放样桩位负责钻机正确就位。3、钻孔作业就位后，开始施钻。在钻进过程中，由钻机操作手负责做好孔深、回水颜色、土层情况及各种异常情况等原始施工记录。并按技术交底要求钻至设计标高。4、喷射作业在成孔后，校验孔位、孔深及垂直度，均满足设计和规范要求后，开始喷射作业。钻机操作手负责喷射时喷射方向、提升速度等操作控制；搅拌机操作手负责操作搅拌机搅拌浆液，并做好每孔喷射用浆桶数、每桶材料用量、搅拌时间、单位时间内水泥用量等施工原始记录；输送设备操作手负责空气压缩机、高压泥浆泵的操作，并负责记录气、浆的压力和流量，发现异常及时通知工长；试验员负责施工中制浆的质量控制，并负责现场质量检验。5、设备清洗喷射作业完成后，把注浆管等机具设备冲洗干净。6、其它施工时设置工长一名，工长负责对参加施工的所有人员的协调与管理，并对施工中所有工序质量负责。电工负责施工电源、线路照明设备的安装。（二）、施工工艺流程及技术参数1、布孔：按设计要求准确的进行旋喷桩桩位布设。2、钻机就位：钻机进场安置在布设的桩位上，钻杆杆端必须对准桩位中心，垂直度偏差小于0.5°。3、钻孔：钻机就位后钻孔至设计深度。4、插管：钻孔完成后插入喷射注浆管。5、喷射作业：该项操作是高压旋喷桩施工中最关键的一个环节，带有喷头装置的旋喷钻杆至预定深度后，启动高压泵，带泵量泵压正常并达到设计要求后，自孔底由下而上进行喷射施工作业，旋喷钻杆边喷边提升，直至设计标高为止。6、...
