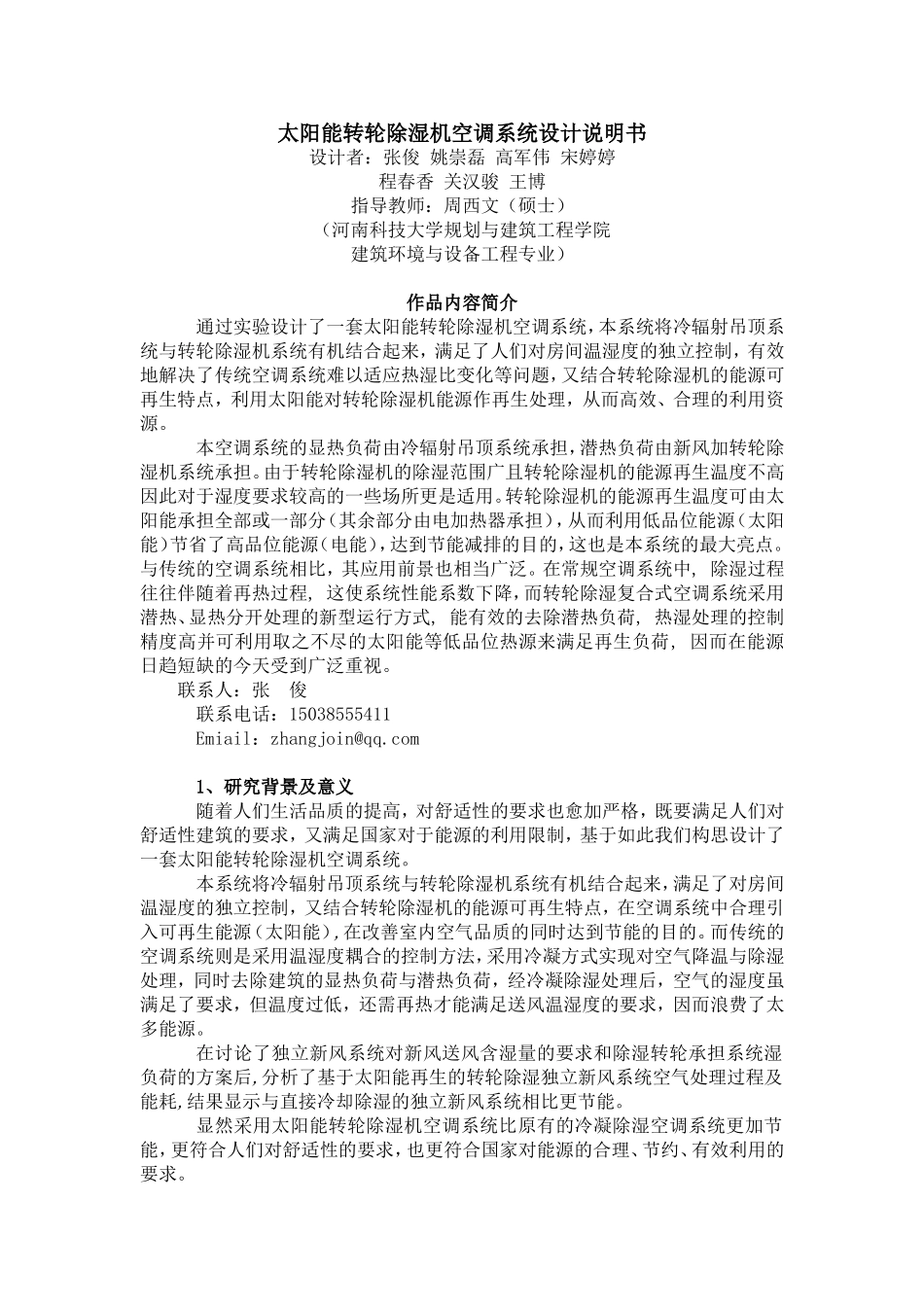

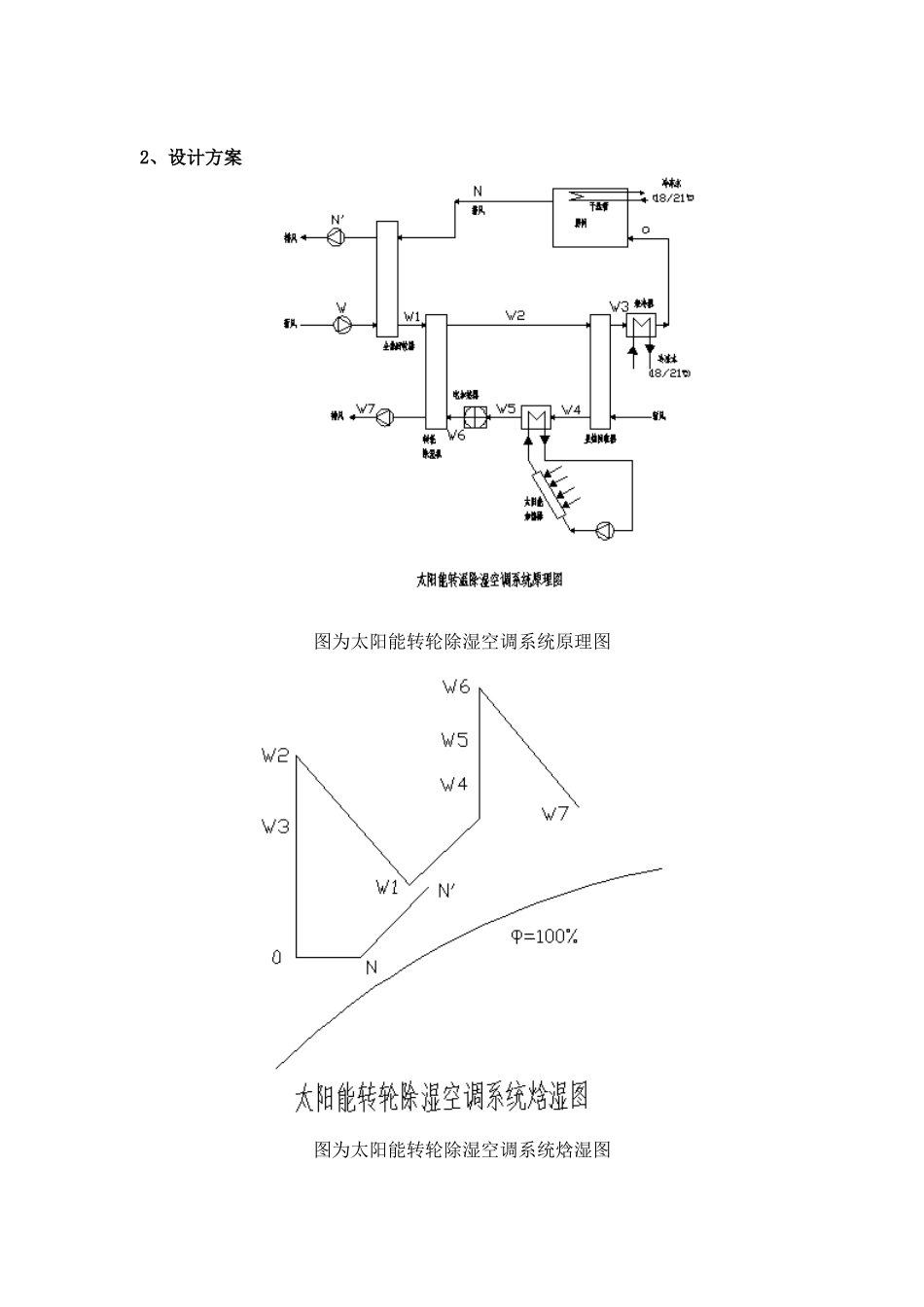

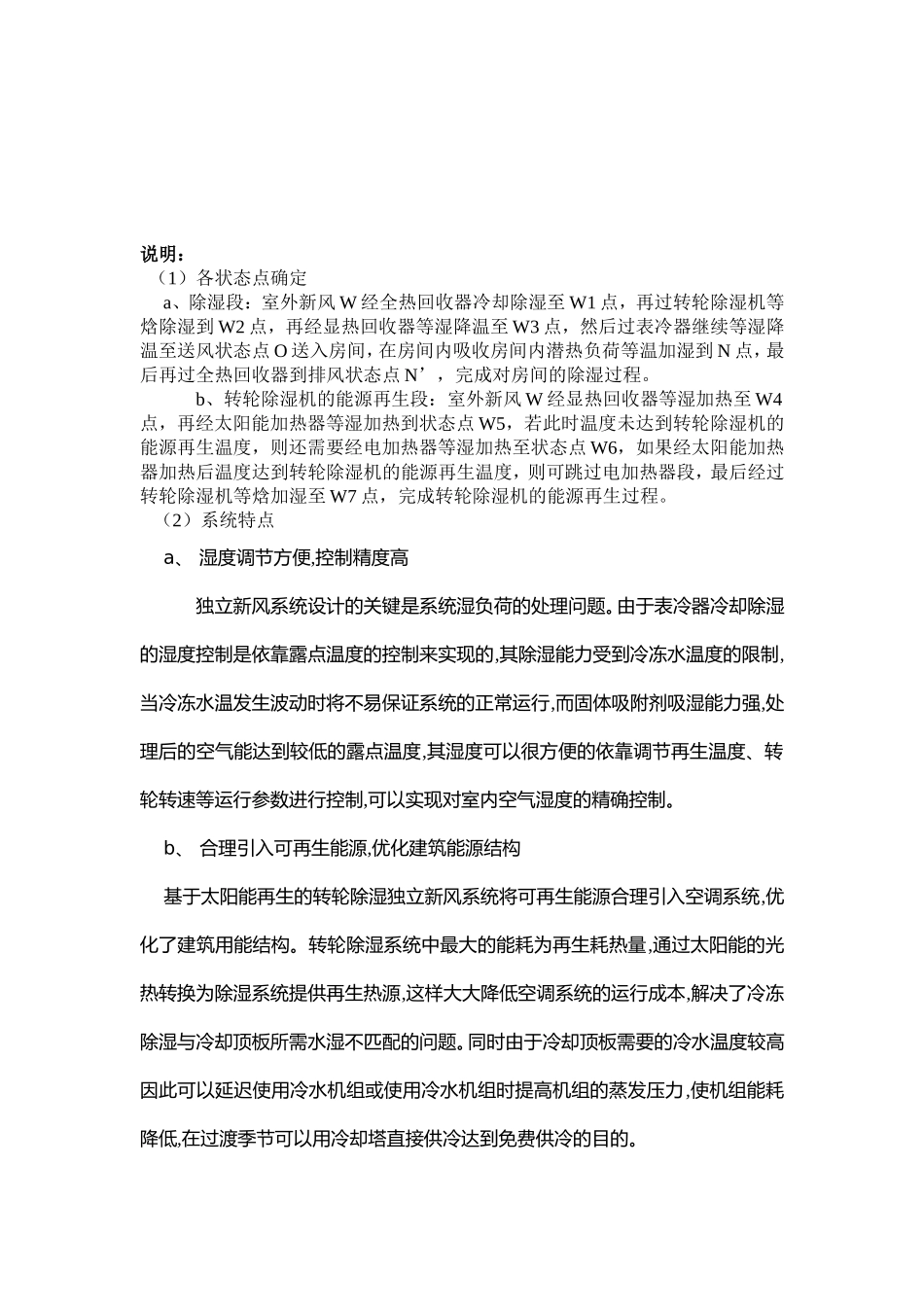

太阳能转轮除湿机空调系统设计说明书设计者：张俊姚崇磊高军伟宋婷婷程春香关汉骏王博指导教师：周西文（硕士）（河南科技大学规划与建筑工程学院建筑环境与设备工程专业）作品内容简介通过实验设计了一套太阳能转轮除湿机空调系统，本系统将冷辐射吊顶系统与转轮除湿机系统有机结合起来，满足了人们对房间温湿度的独立控制，有效地解决了传统空调系统难以适应热湿比变化等问题，又结合转轮除湿机的能源可再生特点，利用太阳能对转轮除湿机能源作再生处理，从而高效、合理的利用资源。本空调系统的显热负荷由冷辐射吊顶系统承担，潜热负荷由新风加转轮除湿机系统承担。由于转轮除湿机的除湿范围广且转轮除湿机的能源再生温度不高因此对于湿度要求较高的一些场所更是适用。转轮除湿机的能源再生温度可由太阳能承担全部或一部分（其余部分由电加热器承担），从而利用低品位能源（太阳能）节省了高品位能源（电能），达到节能减排的目的，这也是本系统的最大亮点。与传统的空调系统相比，其应用前景也相当广泛。在常规空调系统中,除湿过程往往伴随着再热过程,这使系统性能系数下降，而转轮除湿复合式空调系统采用潜热、显热分开处理的新型运行方式,能有效的去除潜热负荷,热湿处理的控制精度高并可利用取之不尽的太阳能等低品位热源来满足再生负荷,因而在能源日趋短缺的今天受到广泛重视。联系人：张俊联系电话：15038555411Emiail：zhangjoin@qq.com1、研究背景及意义随着人们生活品质的提高，对舒适性的要求也愈加严格，既要满足人们对舒适性建筑的要求，又满足国家对于能源的利用限制，基于如此我们构思设计了一套太阳能转轮除湿机空调系统。本系统将冷辐射吊顶系统与转轮除湿机系统有机结合起来，满足了对房间温湿度的独立控制，又结合转轮除湿机的能源可再生特点，在空调系统中合理引入可再生能源（太阳能）,在改善室内空气品质的同时达到节能的目的。而传统的空调系统则是采用温湿度耦合的控制方法，采用冷凝方式实现对空气降温与除湿处理，同时去除建筑的显热负荷与潜热负荷，经冷凝除湿处理后，空气的湿度虽满足了要求，但温度过低，还需再热才能满足送风温湿度的要求，因而浪费了太多能源。在讨论了独立新风系统对新风送风含湿量的要求和除湿转轮承担系统湿负荷的方案后,分析了基于太阳能再生的转轮除湿独立新风系统空气处理过程及能耗,结果显示与直接冷却除湿的独立新风系统相比更节能。显然采用太阳能转轮除湿机空调系统比原有的冷凝除湿空调系统更加节能，更符合人们对舒适性的要求，也更符合国家对能源的合理、节约、有效利用的要求。2、设计方案图为太阳能转轮除湿空调系统原理图图为太阳能转轮除湿空调系统焓湿图说明：（1）各状态点确定a、除湿段：室外新风W经全热回收器冷却除湿至W1点，再过转轮除湿机等焓除湿到W2点，再经显热回收器等湿降温至W3点，然后过表冷器继续等湿降温至送风状态点O送入房间，在房间内吸收房间内潜热负荷等温加湿到N点，最后再过全热回收器到排风状态点N’，完成对房间的除湿过程。b、转轮除湿机的能源再生段：室外新风W经显热回收器等湿加热至W4点，再经太阳能加热器等湿加热到状态点W5，若此时温度未达到转轮除湿机的能源再生温度，则还需要经电加热器等湿加热至状态点W6，如果经太阳能加热器加热后温度达到转轮除湿机的能源再生温度，则可跳过电加热器段，最后经过转轮除湿机等焓加湿至W7点，完成转轮除湿机的能源再生过程。（2）系统特点a、湿度调节方便,控制精度高独立新风系统设计的关键是系统湿负荷的处理问题。由于表冷器冷却除湿的湿度控制是依靠露点温度的控制来实现的,其除湿能力受到冷冻水温度的限制,当冷冻水温发生波动时将不易保证系统的正常运行,而固体吸附剂吸湿能力强,处理后的空气能达到较低的露点温度,其湿度可以很方便的依靠调节再生温度、转轮转速等运行参数进行控制,可以实现对室内空气湿度的精确控制。b、合理引入可再生能源,优化建筑能源结构基于太阳能再生的转轮除湿独立新风系统将可再生能源合理引入空调系统,优化了建筑用能结构。转轮除湿系统中最大的能耗为再生耗热量,通过太阳能的光热转换为除湿系统提供再生热...
