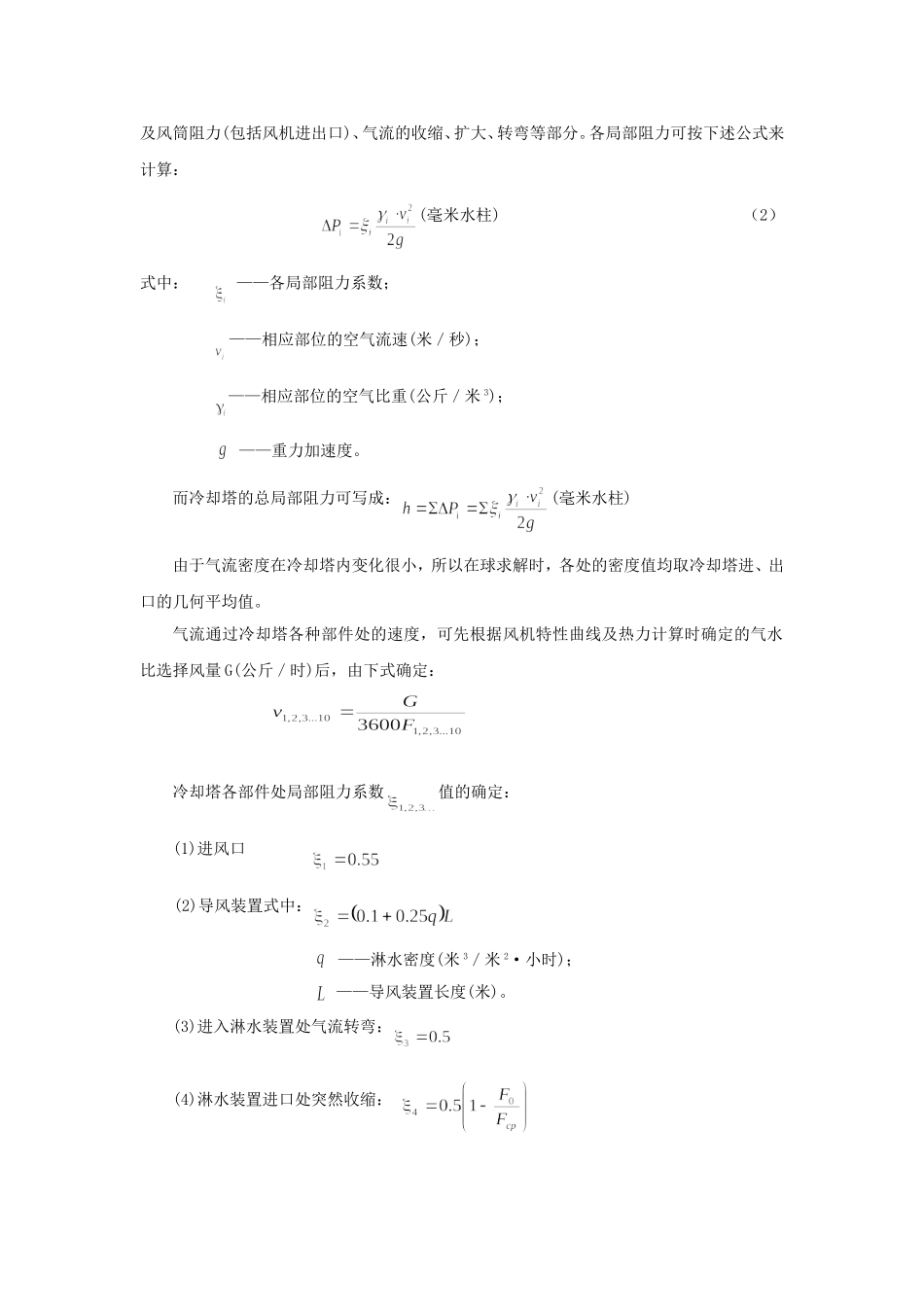

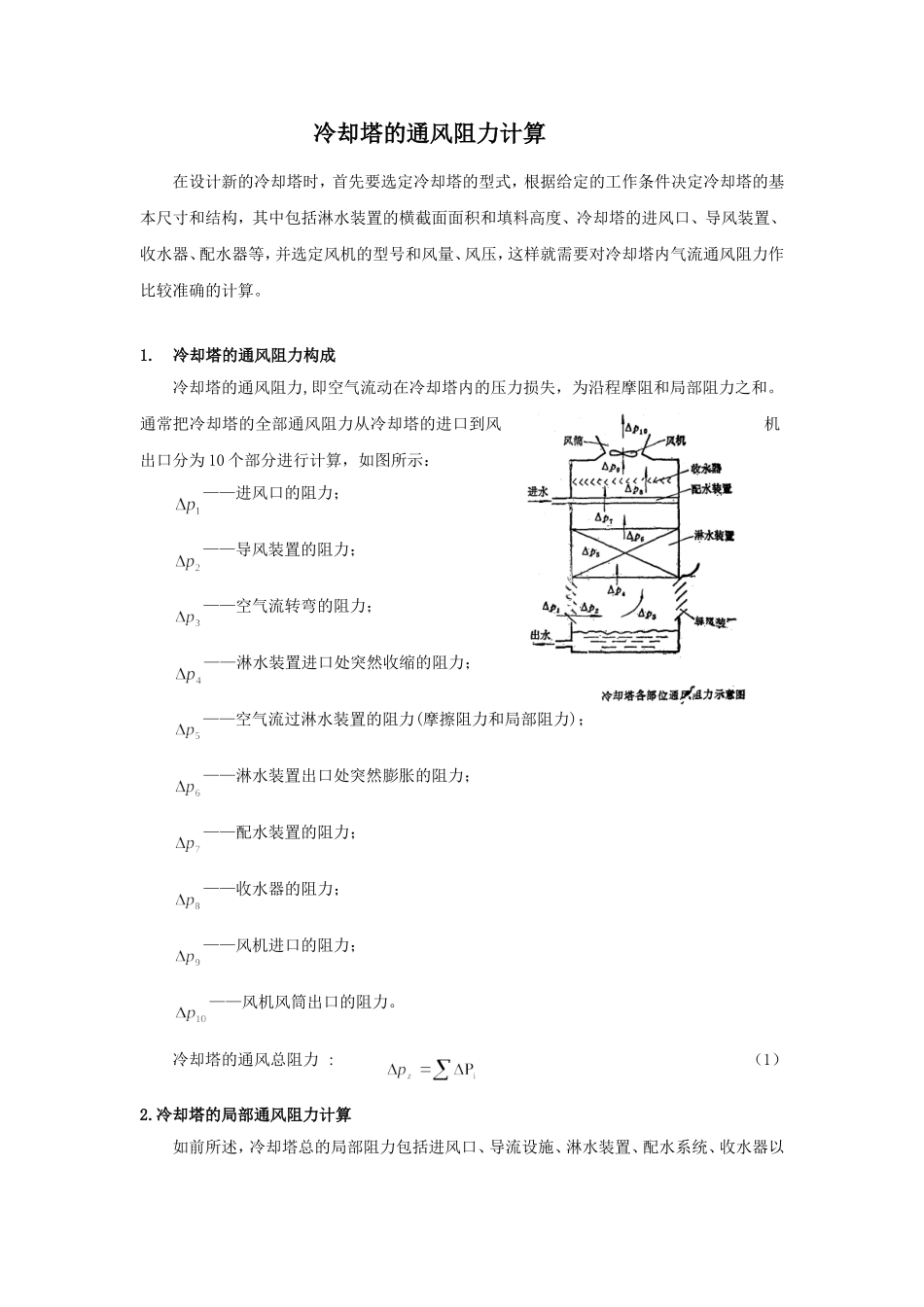

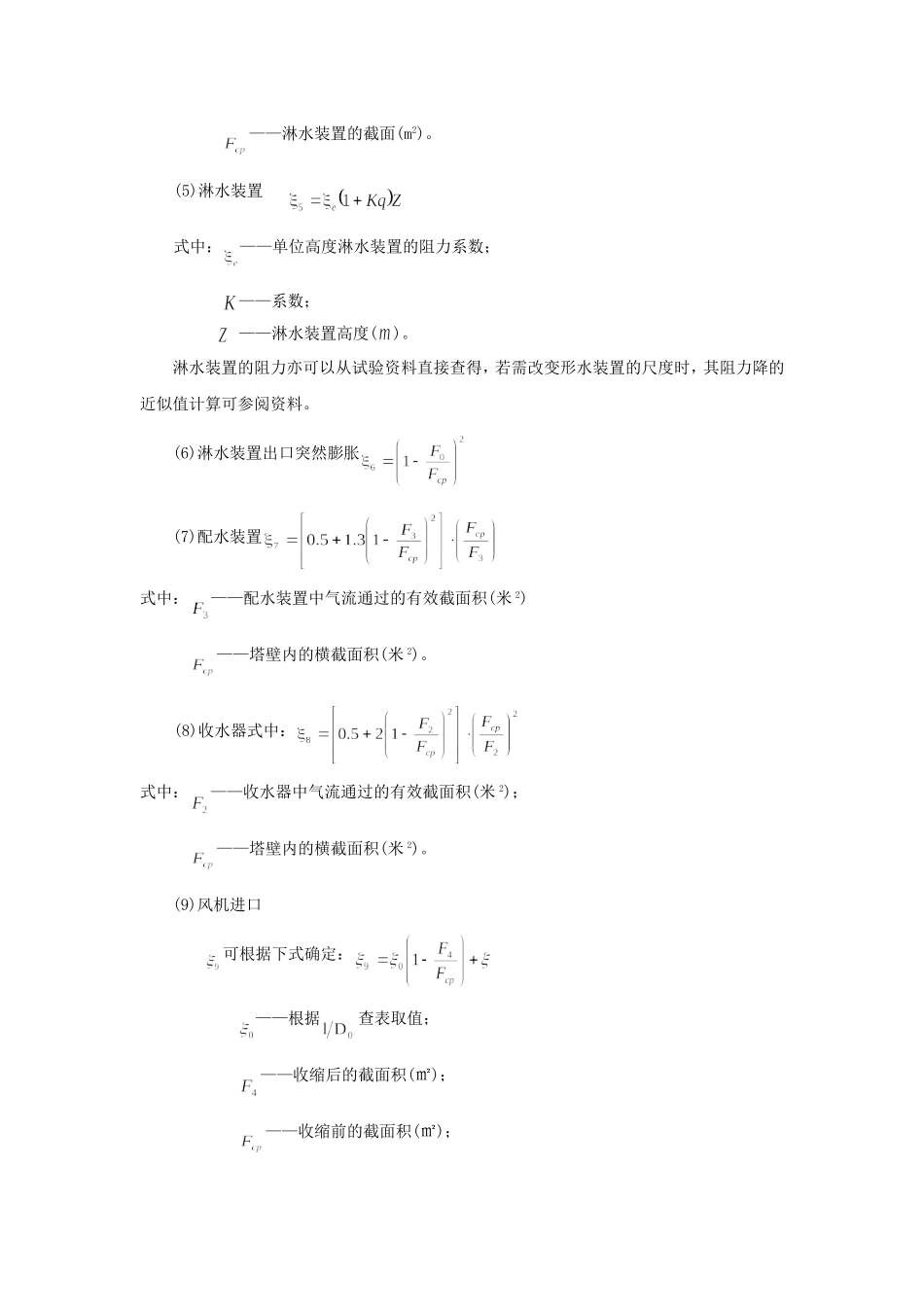

冷却塔的通风阻力计算在设计新的冷却塔时，首先要选定冷却塔的型式，根据给定的工作条件决定冷却塔的基本尺寸和结构，其中包括淋水装置的横截面面积和填料高度、冷却塔的进风口、导风装置、收水器、配水器等，并选定风机的型号和风量、风压，这样就需要对冷却塔内气流通风阻力作比较准确的计算。1.冷却塔的通风阻力构成冷却塔的通风阻力,即空气流动在冷却塔内的压力损失，为沿程摩阻和局部阻力之和。通常把冷却塔的全部通风阻力从冷却塔的进口到风机出口分为10个部分进行计算，如图所示：——进风口的阻力；——导风装置的阻力；——空气流转弯的阻力；——淋水装置进口处突然收缩的阻力；——空气流过淋水装置的阻力(摩擦阻力和局部阻力)；——淋水装置出口处突然膨胀的阻力；——配水装置的阻力；——收水器的阻力；——风机进口的阻力；——风机风筒出口的阻力。冷却塔的通风总阻力:（1）2.冷却塔的局部通风阻力计算如前所述，冷却塔总的局部阻力包括进风口、导流设施、淋水装置、配水系统、收水器以及风筒阻力(包括风机进出口)、气流的收缩、扩大、转弯等部分。各局部阻力可按下述公式来计算：(毫米水柱)（2）式中：——各局部阻力系数；——相应部位的空气流速(米／秒)；——相应部位的空气比重(公斤／米3)；——重力加速度。而冷却塔的总局部阻力可写成：(毫米水柱)由于气流密度在冷却塔内变化很小，所以在球求解时，各处的密度值均取冷却塔进、出口的几何平均值。气流通过冷却塔各种部件处的速度，可先根据风机特性曲线及热力计算时确定的气水比选择风量G(公斤／时)后，由下式确定：冷却塔各部件处局部阻力系数值的确定：(1)进风口(2)导风装置式中：——淋水密度(米3／米2·小时)；——导风装置长度(米)。(3)进入淋水装置处气流转弯：(4)淋水装置进口处突然收缩：——淋水装置的截面(m2)。(5)淋水装置式中：——单位高度淋水装置的阻力系数；——系数；——淋水装置高度()。淋水装置的阻力亦可以从试验资料直接查得，若需改变形水装置的尺度时，其阻力降的近似值计算可参阅资料。(6)淋水装置出口突然膨胀(7)配水装置式中：——配水装置中气流通过的有效截面积(米2)——塔壁内的横截面积(米2)。(8)收水器式中：式中：——收水器中气流通过的有效截面积(米2)；——塔壁内的横截面积(米2)。(9)风机进口可根据下式确定：——根据查表取值；——收缩后的截面积(㎡)；——收缩前的截面积(㎡)；式中：—摩擦系数；可采用0.03。(10)风机凤筒出口(扩散筒)式中：—－风筒速度分布不均匀而影响修正系数，根据；——根据查表取值。由上述计算，我们得到冷却塔的总通风阻力，然后再确认它是否与风机的额定风量下所能提供的风压相适应。如果相适应且又能满足热力性能要求，则该冷却塔的设计计算完成。若不适应就要选用另外的风机或改变冷却塔部件的结构尺寸，重新计算空气的流动阻力，经过多次反复直到既满足风机的风压要求又满足热力性能时为止。空调用封闭式冷却塔空气动力特性的实验研究作者：李永安李继志尚丰伟阅读：1183次上传时间：2005-08-09推荐人：source00(已传论文360套)简介：本课题在理论研究的基础上，建立了由锅炉、换热器、孔板流量计、水泵、微压计、温度计等仪器设备组成的封闭式冷却塔实验台。在该实验台上，详细测试了在封闭式冷却塔内空气与水逆向流动条件下，空气流经冷却盘管的阻力，探讨了封闭式冷却塔内空气的流动规律，分析了空气流过正三角排列管束的特性。关键字：封闭式冷却塔空气动力特性准则方程相关站中站：空调水泵选型设计锅炉及锅炉房专题如何选择冷却塔？冷却塔最新技术资料大全1引言我国水资源非常紧张，城市缺水现象比较严重。据统计，我国人均水资源量约2304m3/人，1984年在世界排名为88位，1996年降为第109位[1]。我国666座城市中，有333座城市缺水，有108座城市严重缺水。因此，我国人均水资源占有量呈下降趋势，农业缺水量大，城市供水不足，地下水位严重下降。进入21世纪，随着我国经济建设的飞速发展和人口增加，水资源供需矛盾将进一步加剧，据预测，2010年全国供水缺口近1000亿立方米。国际上有“19世纪争煤，20世纪争石油，21世纪可能争...
