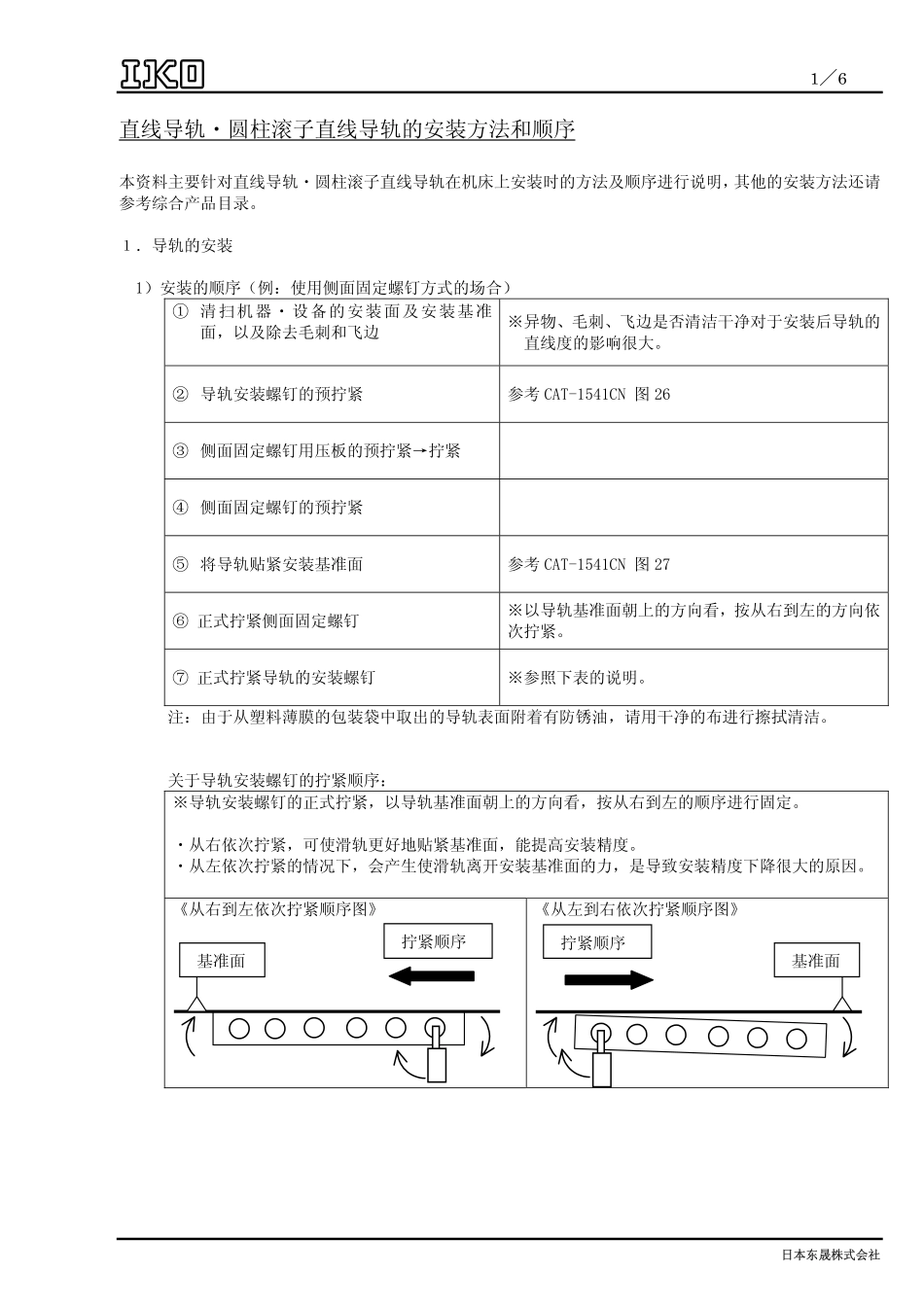

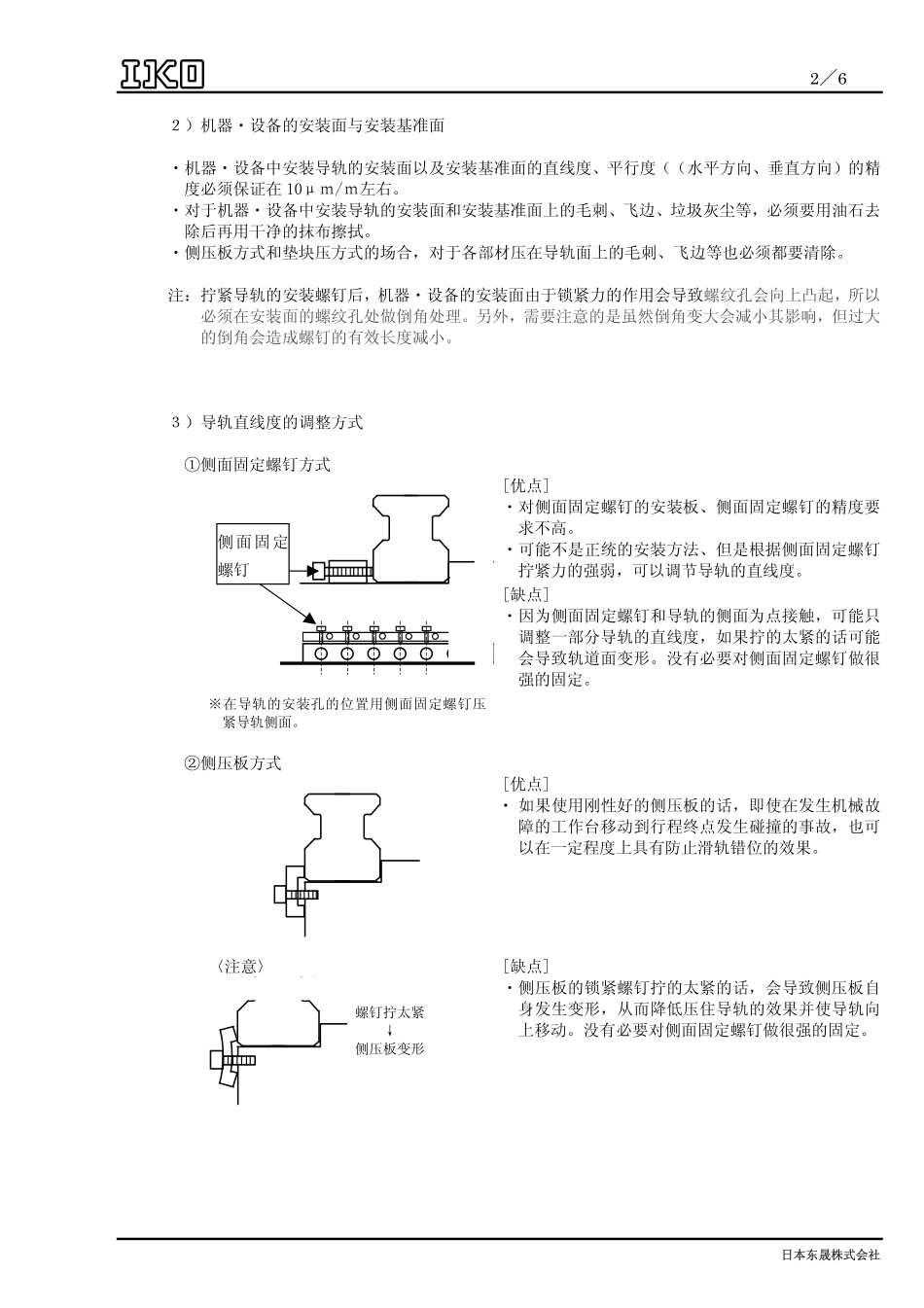

1／6日本东晟株式会社直线导轨・圆柱滚子直线导轨的安装方法和顺序本资料主要针对直线导轨・圆柱滚子直线导轨在机床上安装时的方法及顺序进行说明，其他的安装方法还请参考综合产品目录。１．导轨的安装1）安装的顺序（例：使用侧面固定螺钉方式的场合）①清扫机器・设备的安装面及安装基准面，以及除去毛刺和飞边※异物、毛刺、飞边是否清洁干净对于安装后导轨的直线度的影响很大。②导轨安装螺钉的预拧紧参考CAT-1541CN图26③侧面固定螺钉用压板的预拧紧→拧紧④侧面固定螺钉的预拧紧⑤将导轨贴紧安装基准面参考CAT-1541CN图27⑥正式拧紧侧面固定螺钉※以导轨基准面朝上的方向看，按从右到左的方向依次拧紧。⑦正式拧紧导轨的安装螺钉※参照下表的说明。注：由于从塑料薄膜的包装袋中取出的导轨表面附着有防锈油，请用干净的布进行擦拭清洁。关于导轨安装螺钉的拧紧顺序：※导轨安装螺钉的正式拧紧，以导轨基准面朝上的方向看，按从右到左的顺序进行固定。・从右依次拧紧，可使滑轨更好地贴紧基准面，能提高安装精度。・从左依次拧紧的情况下，会产生使滑轨离开安装基准面的力，是导致安装精度下降很大的原因。《从右到左依次拧紧顺序图》基準面締付け順序《从左到右依次拧紧顺序图》基準面締付け順序拧紧顺序拧紧顺序基准面基准面2／6日本东晟株式会社２）机器・设备的安装面与安装基准面・机器・设备中安装导轨的安装面以及安装基准面的直线度、平行度（（水平方向、垂直方向）的精度必须保证在10μｍ/ｍ左右。・对于机器・设备中安装导轨的安装面和安装基准面上的毛刺、飞边、垃圾灰尘等，必须要用油石去除后再用干净的抹布擦拭。・侧压板方式和垫块压方式的场合，对于各部材压在导轨面上的毛刺、飞边等也必须都要清除。注：拧紧导轨的安装螺钉后，机器・设备的安装面由于锁紧力的作用会导致螺纹孔会向上凸起，所以必须在安装面的螺纹孔处做倒角处理。另外，需要注意的是虽然倒角变大会减小其影响，但过大的倒角会造成螺钉的有效长度减小。３）导轨直线度的调整方式①侧面固定螺钉方式[优点]・对侧面固定螺钉的安装板、侧面固定螺钉的精度要求不高。・可能不是正统的安装方法、但是根据侧面固定螺钉拧紧力的强弱，可以调节导轨的直线度。ｾｯﾄﾎﾞﾙﾄ※在导轨的安装孔的位置用侧面固定螺钉压紧导轨侧面。[缺点]・因为侧面固定螺钉和导轨的侧面为点接触，可能只调整一部分导轨的直线度，如果拧的太紧的话可能会导致轨道面变形。没有必要对侧面固定螺钉做很强的固定。②侧压板方式[优点]・如果使用刚性好的侧压板的话，即使在发生机械故障的工作台移动到行程终点发生碰撞的事故，也可以在一定程度上具有防止滑轨错位的效果。〈注意〉螺钉拧太紧↓侧压板变形[缺点]・侧压板的锁紧螺钉拧的太紧的话，会导致侧压板自身发生变形，从而降低压住导轨的效果并使导轨向上移动。没有必要对侧面固定螺钉做很强的固定。侧面固定螺钉3／6日本东晟株式会社③垫块压的方式[优点]・使用垫块，可以用面来压住导轨的侧面。・零件的单价也便宜。[缺点]・侧向压力主要依靠盘头螺钉的强度，比起侧向压板的方式，刚性要差些。设计垫块的锪孔和螺纹孔为偏心。当盘头螺钉拧紧时，垫块压住导轨的侧面。垫块的安装孔一般有2个。根据导轨的安装孔数量，也有使用安装孔为1个的垫块。[垫块的安装方法]进行导轨侧面和垫块接触面的清扫，除去毛刺和飞边。盘头螺丝预拧紧后，以导轨基准面朝上的方向看，将盘头螺钉按从右到左的方向依次拧紧。締付け順序※注意①如果拧紧的顺序从左侧进行的话，会导致垫块从导轨侧面脱离。締付け順序②请注意安装孔只有1个的垫块自身也容易旋转。拧紧顺序拧紧顺序4／6日本东晟株式会社④楔形块式夹紧方式[优点]・可以确实的用表面压住导轨的侧面。[缺点]・侧向压力非常大。因此，如果螺丝拧太紧的话，导轨会变形。没有必要对侧面固定螺钉做很强的固定。※注意事项・横压的螺钉与导轨安装孔数一样，设置在安装孔的正侧面。・要注意侧向压板和侧面固定螺钉等如果拧紧力太大的话，由于压紧导轨的侧面发生弹性变形可能造成导轨翘起。（下图）４）测定安装精度。・测定基准侧导轨的...
