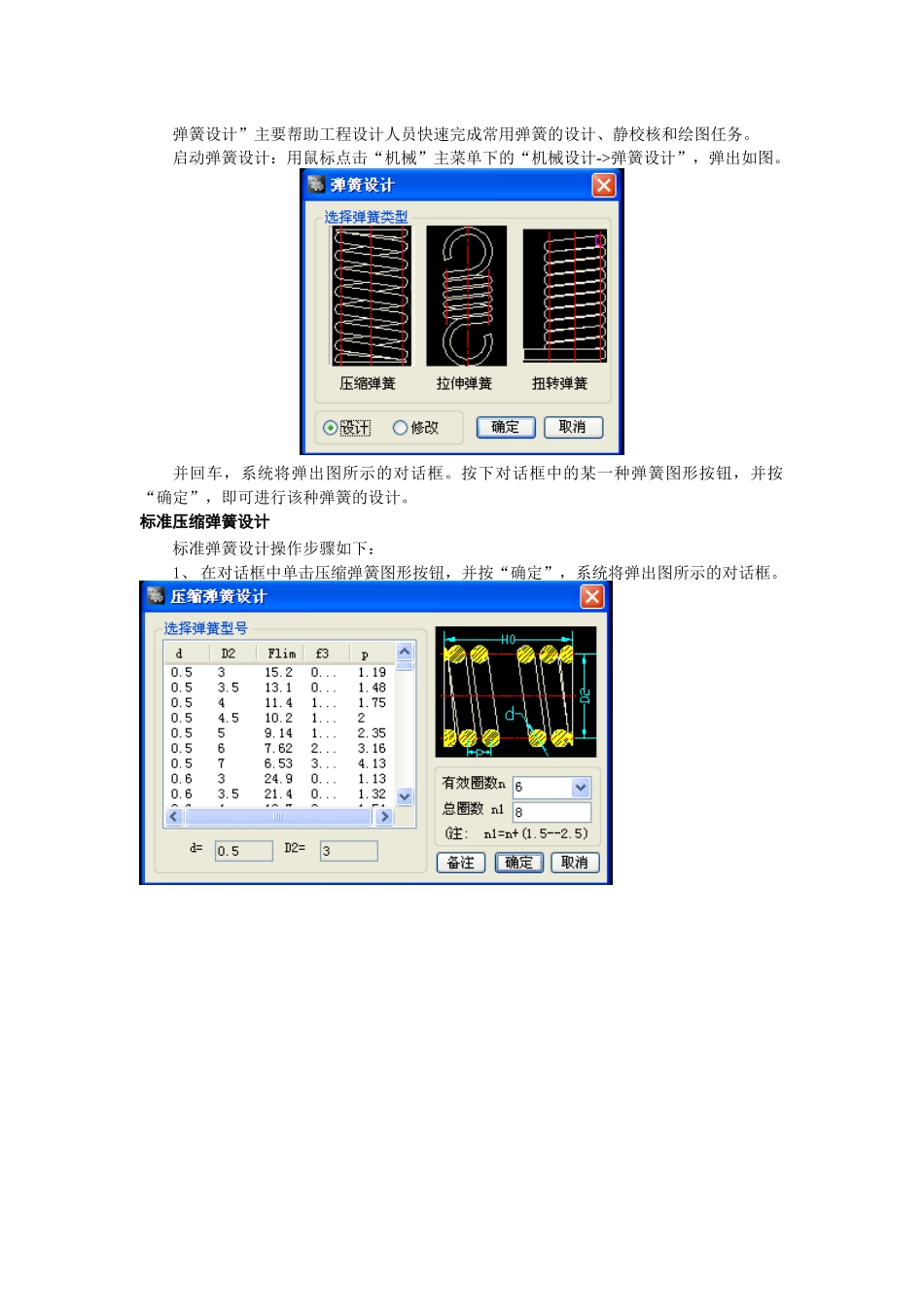

绘制弹簧也能这样简单_第1页
1/4

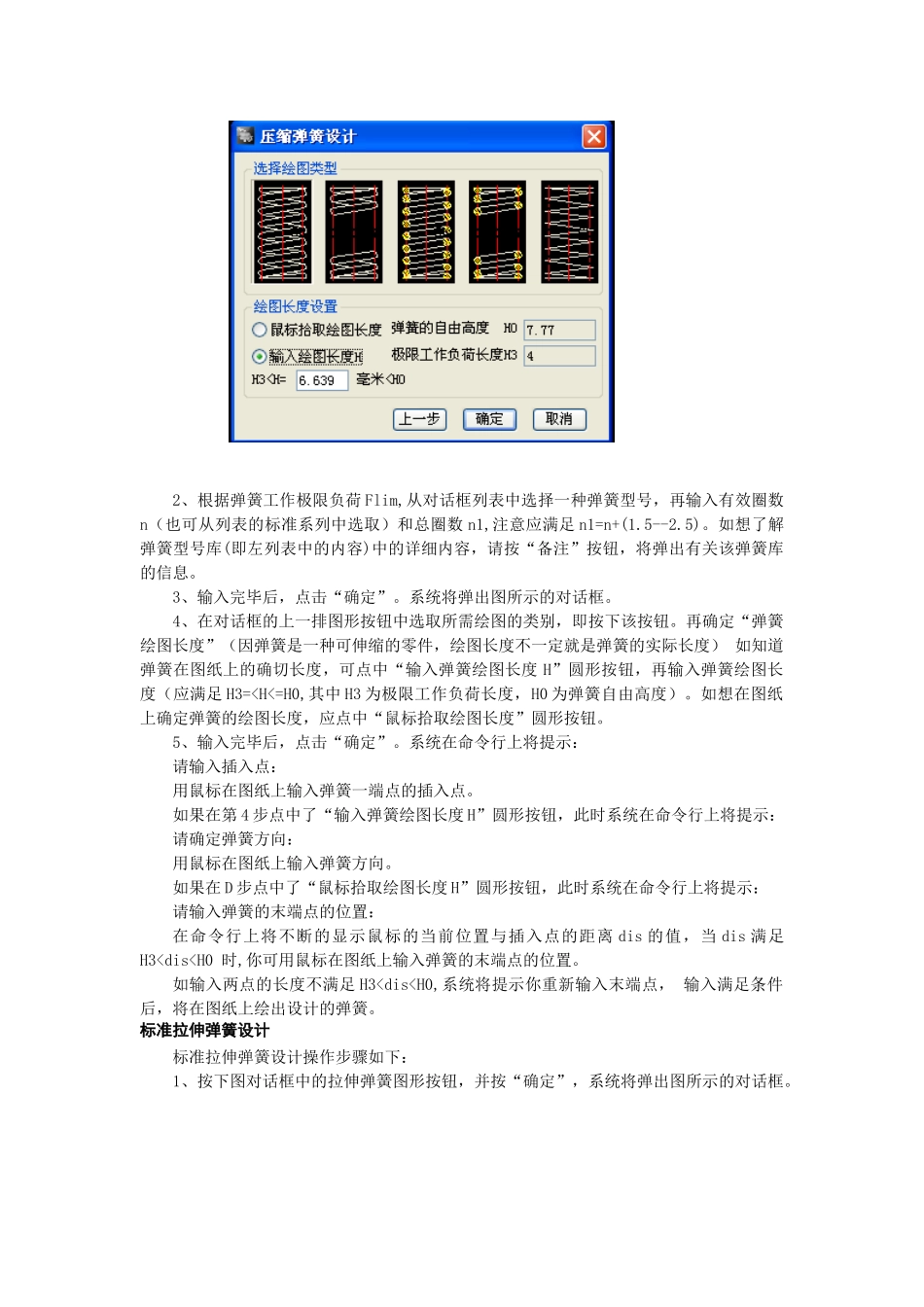

绘制弹簧也能这样简单_第2页
2/4

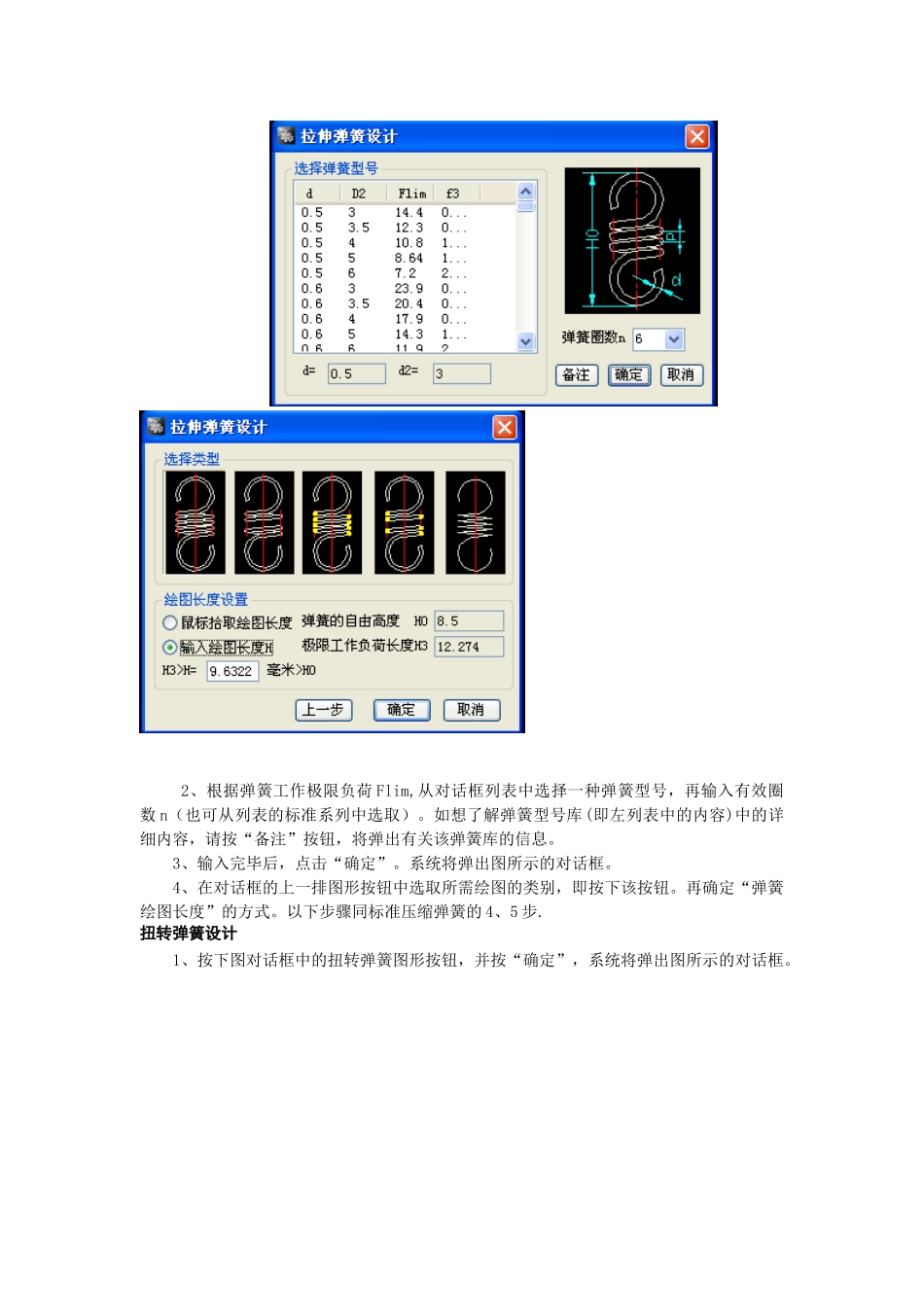

绘制弹簧也能这样简单_第3页
3/4
弹簧设计”主要帮助工程设计人员快速完成常用弹簧的设计、静校核和绘图任务。启动弹簧设计:用鼠标点击“机械”主菜单下的“机械设计->弹簧设计”,弹出如图。并回车,系统将弹出图所示的对话框。按下对话框中的某一种弹簧图形按钮,并按“确定”,即可进行该种弹簧的设计。标准压缩弹簧设计标准弹簧设计操作步骤如下:1、在对话框中单击压缩弹簧图形按钮,并按“确定”,系统将弹出图所示的对话框。2、根据弹簧工作极限负荷Flim,从对话框列表中选择一种弹簧型号,再输入有效圈数n(也可从列表的标准系列中选取)和总圈数n1,注意应满足n1=n+(1.5--2.5)。如想了解弹簧型号库(即左列表中的内容)中的详细内容,请按“备注”按钮,将弹出有关该弹簧库的信息。3、输入完毕后,点击“确定”。系统将弹出图所示的对话框。4、在对话框的上一排图形按钮中选取所需绘图的类别,即按下该按钮。再确定“弹簧绘图长度”(因弹簧是一种可伸缩的零件,绘图长度不一定就是弹簧的实际长度)如知道弹簧在图纸上的确切长度,可点中“输入弹簧绘图长度H”圆形按钮,再输入弹簧绘图长度(应满足H3=
