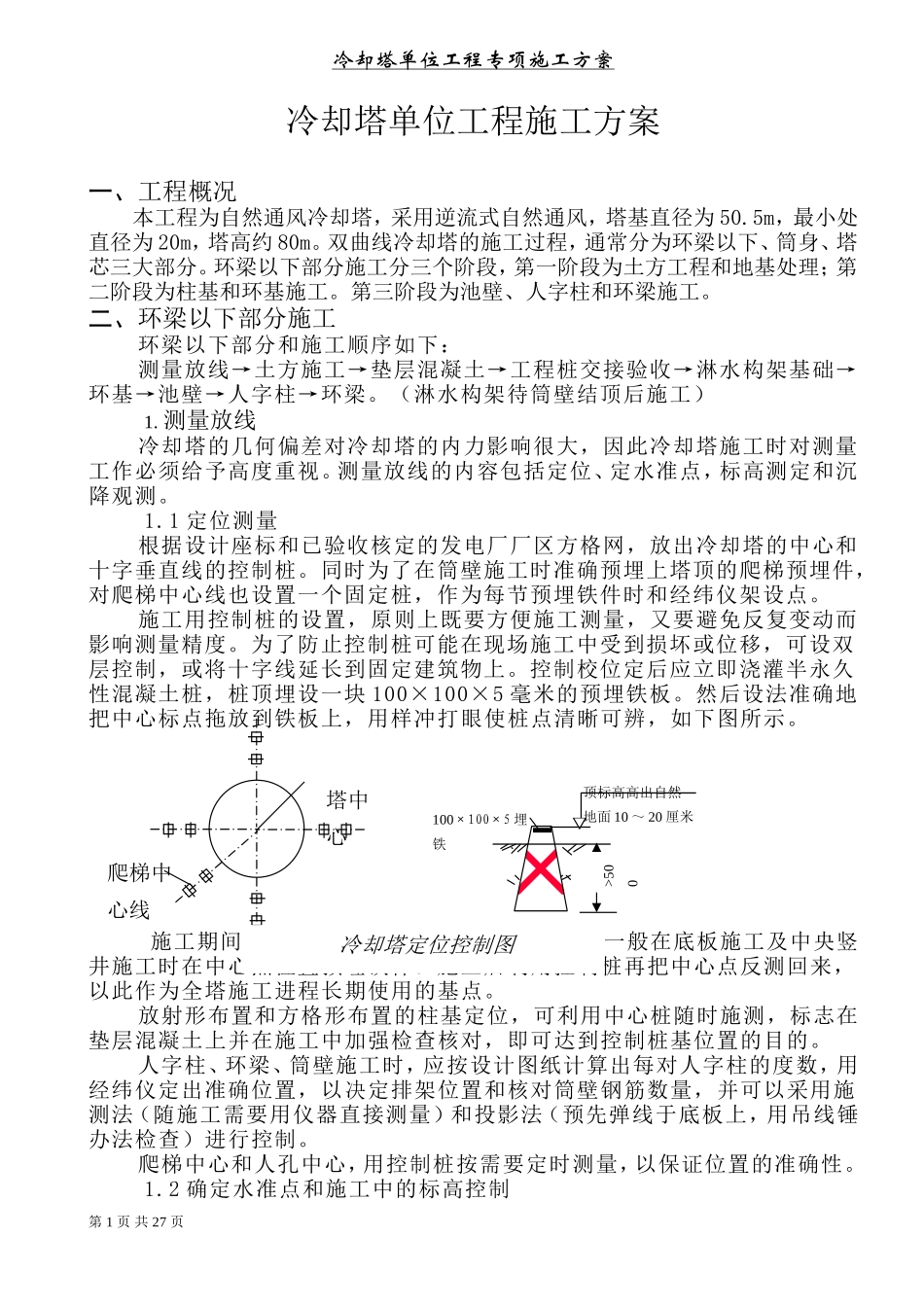

***热电工程冷却塔施工专项施工方案编制：审核：审批：******有限公司编制日期：年月日目录一、工程概况…………………………………………………………1二、环梁以下部分施工………………………………………………11测量放线………………………………………………………12土方施工………………………………………………………23基础施工………………………………………………………34底板与竖井施工………………………………………………45池壁、人字柱、环梁现浇施工………………………………5三、筒壁施工…………………………………………………………61竖井架的施工……………………………………………………62筒壁施工…………………………………………………………7四、筒壁防水…………………………………………………………211涂料的施工准备…………………………………………………212质量与安全措施…………………………………………………23五、淋水装置…………………………………………………………241淋水构架施工……………………………………………………242喷溅装置…………………………………………………………253除水器……………………………………………………………26六、筒壁施工通讯联络………………………………………………27冷却塔单位工程专项施工方案冷却塔单位工程施工方案一、工程概况本工程为自然通风冷却塔，采用逆流式自然通风，塔基直径为50.5m，最小处直径为20m，塔高约80m。双曲线冷却塔的施工过程，通常分为环梁以下、筒身、塔芯三大部分。环梁以下部分施工分三个阶段，第一阶段为土方工程和地基处理；第二阶段为柱基和环基施工。第三阶段为池壁、人字柱和环梁施工。二、环梁以下部分施工环梁以下部分和施工顺序如下：测量放线→土方施工→垫层混凝土→工程桩交接验收→淋水构架基础→环基→池壁→人字柱→环梁。（淋水构架待筒壁结顶后施工）1.测量放线冷却塔的几何偏差对冷却塔的内力影响很大，因此冷却塔施工时对测量工作必须给予高度重视。测量放线的内容包括定位、定水准点，标高测定和沉降观测。1.1定位测量根据设计座标和已验收核定的发电厂厂区方格网，放出冷却塔的中心和十字垂直线的控制桩。同时为了在筒壁施工时准确预埋上塔顶的爬梯预埋件，对爬梯中心线也设置一个固定桩，作为每节预埋铁件时和经纬仪架设点。施工用控制桩的设置，原则上既要方便施工测量，又要避免反复变动而影响测量精度。为了防止控制桩可能在现场施工中受到损坏或位移，可设双层控制，或将十字线延长到固定建筑物上。控制校位定后应立即浇灌半永久性混凝土桩，桩顶埋设一块100×100×5毫米的预埋铁板。然后设法准确地把中心标点拖放到铁板上，用样冲打眼使桩点清晰可辨，如下图所示。施工期间，中心桩使用方便，但难保存。因此，一般在底板施工及中央竖井施工时在中心点位置预埋铁件。施工后利用控制桩再把中心点反测回来，以此作为全塔施工进程长期使用的基点。放射形布置和方格形布置的柱基定位，可利用中心桩随时施测，标志在垫层混凝土上并在施工中加强检查核对，即可达到控制桩基位置的目的。人字柱、环梁、筒壁施工时，应按设计图纸计算出每对人字柱的度数，用经纬仪定出准确位置，以决定排架位置和核对筒壁钢筋数量，并可以采用施测法（随施工需要用仪器直接测量）和投影法（预先弹线于底板上，用吊线锤办法检查）进行控制。爬梯中心和人孔中心，用控制桩按需要定时测量，以保证位置的准确性。1.2确定水准点和施工中的标高控制第1页共27页爬梯中心线塔中心冷却塔定位控制图100×100×5埋铁顶标高高出自然地面10～20厘米>500冷却塔单位工程专项施工方案在测量定位的同时，还须设1～2个水准点，其标高一般取±0.00为好。但有时由于地形情况的变化，可酌情选取，但须取标高±0.00的整数差，并用油漆注明于基点上，便于观测时使用。标准水准点设在地表以下，四周加以标志和保护，防止施工过程受到碰撞因而影响水准点精度，同时每隔一定时间进行复测检查。在对冷却塔整个工程的标高进行测定时，一般环梁以下均可用钢卷尺和仪器直接进行，而筒壁标高的测...
