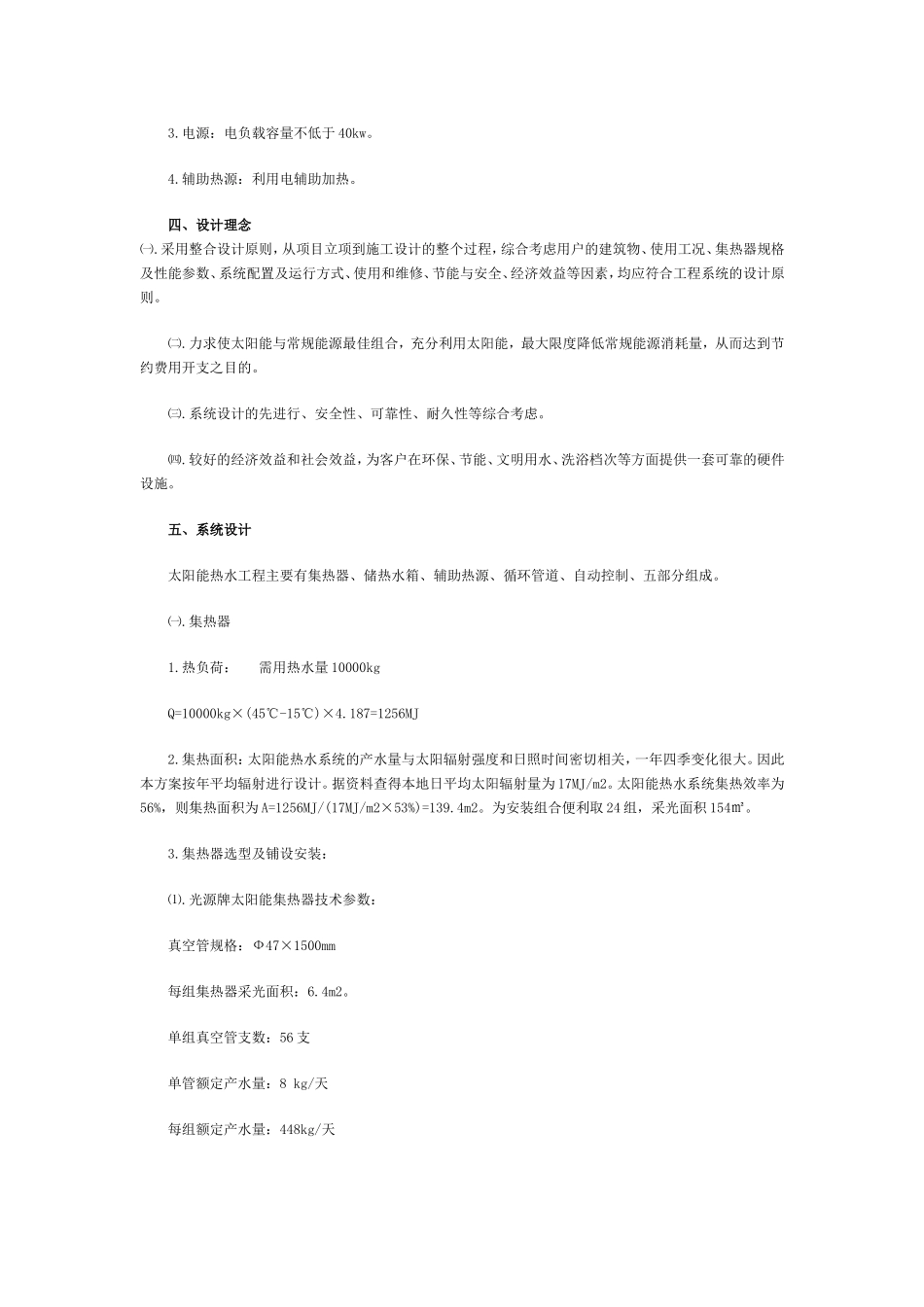

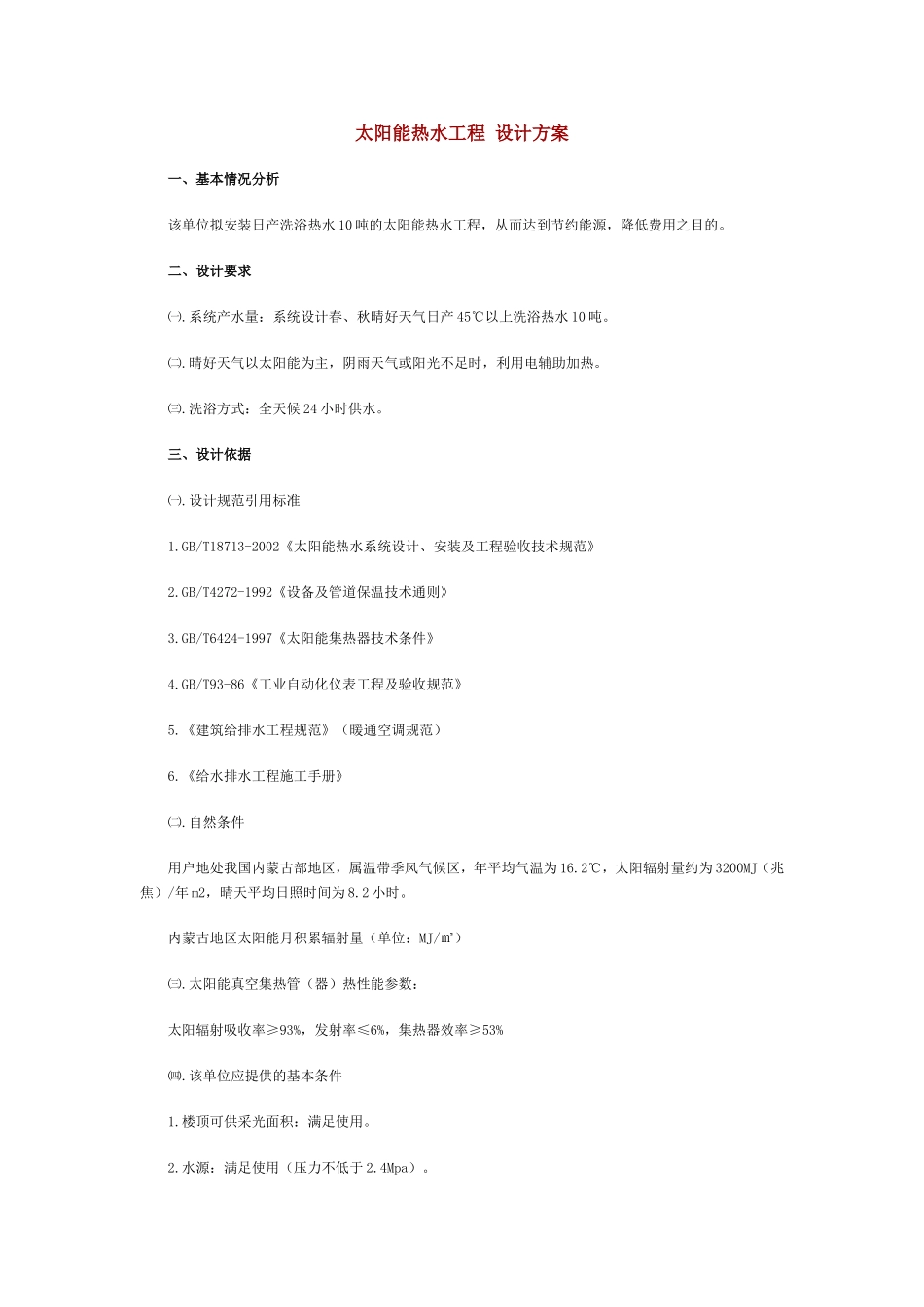

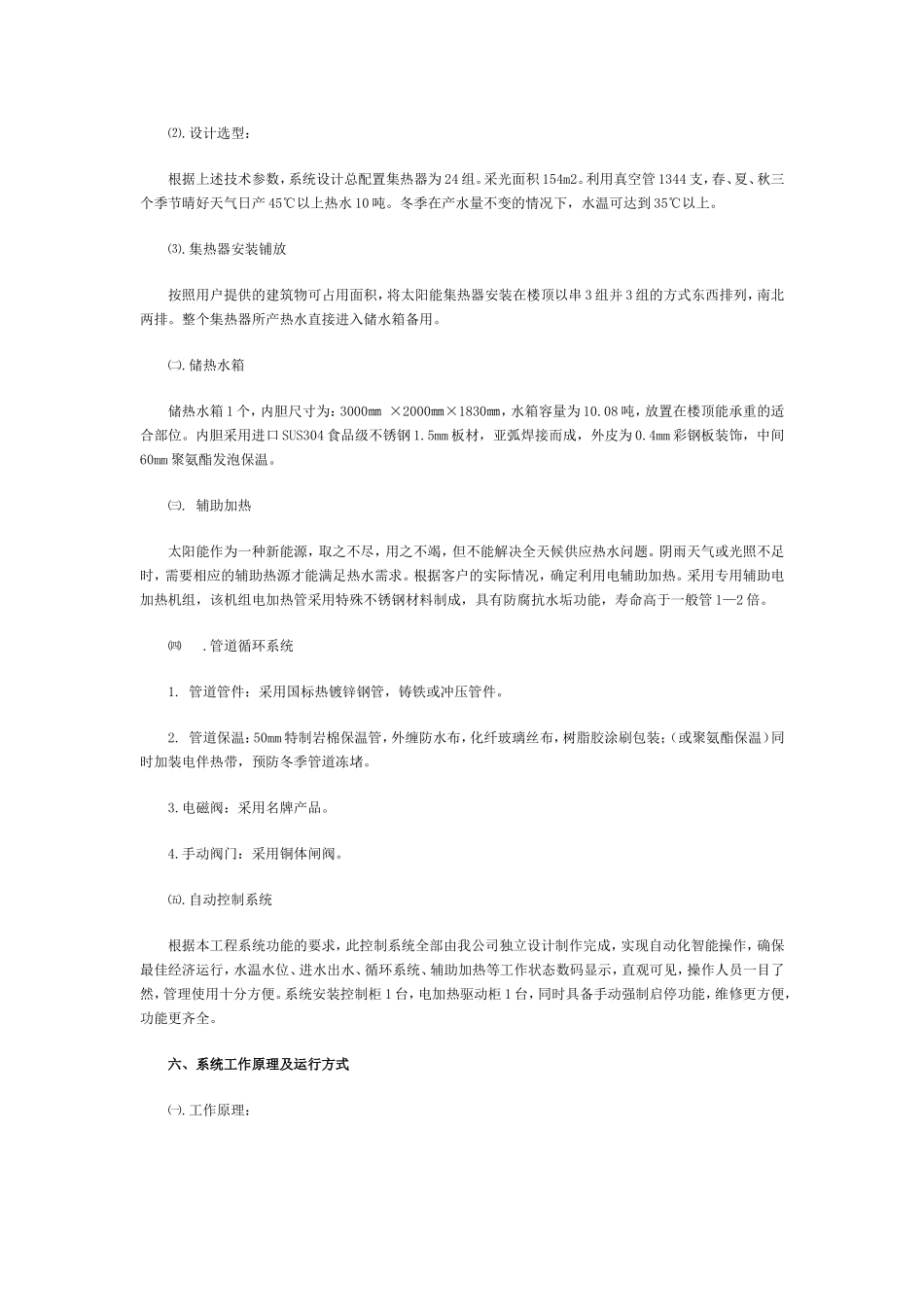

太阳能热水工程设计方案一、基本情况分析该单位拟安装日产洗浴热水10吨的太阳能热水工程，从而达到节约能源，降低费用之目的。二、设计要求㈠.系统产水量：系统设计春、秋晴好天气日产45℃以上洗浴热水10吨。㈡.晴好天气以太阳能为主，阴雨天气或阳光不足时，利用电辅助加热。㈢.洗浴方式：全天候24小时供水。三、设计依据㈠.设计规范引用标准1.GB/T18713-2002《太阳能热水系统设计、安装及工程验收技术规范》2.GB/T4272-1992《设备及管道保温技术通则》3.GB/T6424-1997《太阳能集热器技术条件》4.GB/T93-86《工业自动化仪表工程及验收规范》5.《建筑给排水工程规范》（暖通空调规范）6.《给水排水工程施工手册》㈡.自然条件用户地处我国内蒙古部地区，属温带季风气候区，年平均气温为16.2℃，太阳辐射量约为3200MJ（兆焦）/年m2，晴天平均日照时间为8.2小时。内蒙古地区太阳能月积累辐射量（单位：MJ/㎡）㈢.太阳能真空集热管（器）热性能参数：太阳辐射吸收率≥93%，发射率≤6%，集热器效率≥53%㈣.该单位应提供的基本条件1.楼顶可供采光面积：满足使用。2.水源：满足使用（压力不低于2.4Mpa）。3.电源：电负载容量不低于40kw。4.辅助热源：利用电辅助加热。四、设计理念㈠.采用整合设计原则，从项目立项到施工设计的整个过程，综合考虑用户的建筑物、使用工况、集热器规格及性能参数、系统配置及运行方式、使用和维修、节能与安全、经济效益等因素，均应符合工程系统的设计原则。㈡.力求使太阳能与常规能源最佳组合，充分利用太阳能，最大限度降低常规能源消耗量，从而达到节约费用开支之目的。㈢.系统设计的先进行、安全性、可靠性、耐久性等综合考虑。㈣.较好的经济效益和社会效益，为客户在环保、节能、文明用水、洗浴档次等方面提供一套可靠的硬件设施。五、系统设计太阳能热水工程主要有集热器、储热水箱、辅助热源、循环管道、自动控制、五部分组成。㈠.集热器1.热负荷：需用热水量10000kgQ=10000kg×(45℃-15℃)×4.187=1256MJ2.集热面积：太阳能热水系统的产水量与太阳辐射强度和日照时间密切相关，一年四季变化很大。因此本方案按年平均辐射进行设计。据资料查得本地日平均太阳辐射量为17MJ/m2。太阳能热水系统集热效率为56%，则集热面积为A=1256MJ/(17MJ/m2×53%)=139.4m2。为安装组合便利取24组，采光面积154㎡。3.集热器选型及铺设安装：⑴.光源牌太阳能集热器技术参数：真空管规格：Ф47×1500mm每组集热器采光面积：6.4m2。单组真空管支数：56支单管额定产水量：8kg/天每组额定产水量：448kg/天⑵.设计选型：根据上述技术参数，系统设计总配置集热器为24组。采光面积154m2。利用真空管1344支，春、夏、秋三个季节晴好天气日产45℃以上热水10吨。冬季在产水量不变的情况下，水温可达到35℃以上。⑶.集热器安装铺放按照用户提供的建筑物可占用面积，将太阳能集热器安装在楼顶以串3组并3组的方式东西排列，南北两排。整个集热器所产热水直接进入储水箱备用。㈡.储热水箱储热水箱1个，内胆尺寸为：3000㎜×2000㎜×1830㎜，水箱容量为10.08吨，放置在楼顶能承重的适合部位。内胆采用进口SUS304食品级不锈钢1.5mm板材，亚弧焊接而成，外皮为0.4mm彩钢板装饰，中间60mm聚氨酯发泡保温。㈢.辅助加热太阳能作为一种新能源，取之不尽，用之不竭，但不能解决全天候供应热水问题。阴雨天气或光照不足时，需要相应的辅助热源才能满足热水需求。根据客户的实际情况，确定利用电辅助加热。采用专用辅助电加热机组，该机组电加热管采用特殊不锈钢材料制成，具有防腐抗水垢功能，寿命高于一般管1—2倍。㈣.管道循环系统1.管道管件：采用国标热镀锌钢管，铸铁或冲压管件。2.管道保温：50mm特制岩棉保温管，外缠防水布，化纤玻璃丝布，树脂胶涂刷包装；（或聚氨酯保温）同时加装电伴热带，预防冬季管道冻堵。3.电磁阀：采用名牌产品。4.手动阀门：采用铜体闸阀。㈤.自动控制系统根据本工程系统功能的要求，此控制系统全部由我公司独立设计制作完成，实现自动化智能操作，确保最佳经济运行，水温水位、进水出水、循环系统、辅助加热等工作状态数码显示，直观可见，操作人员一目了然，...
