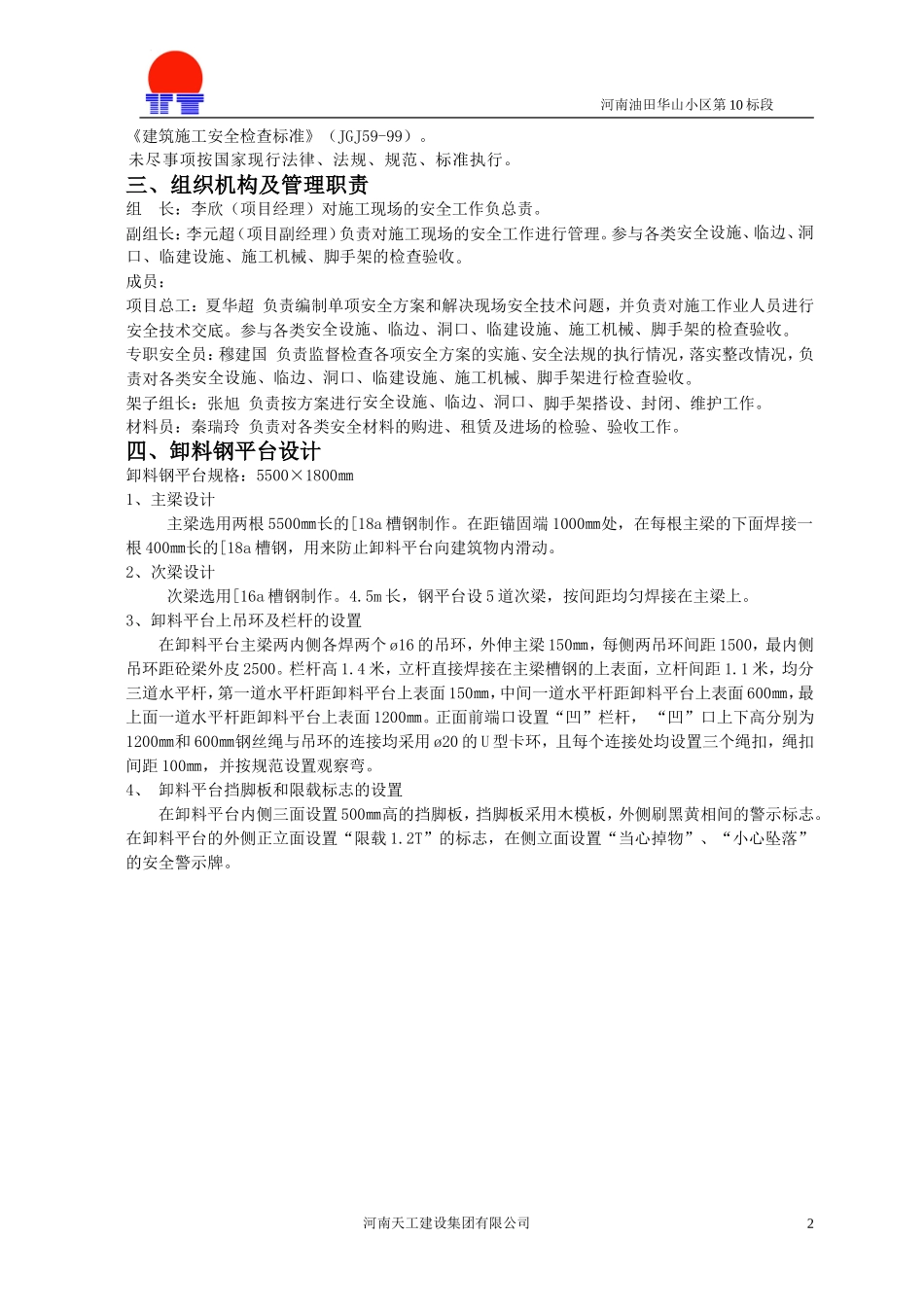

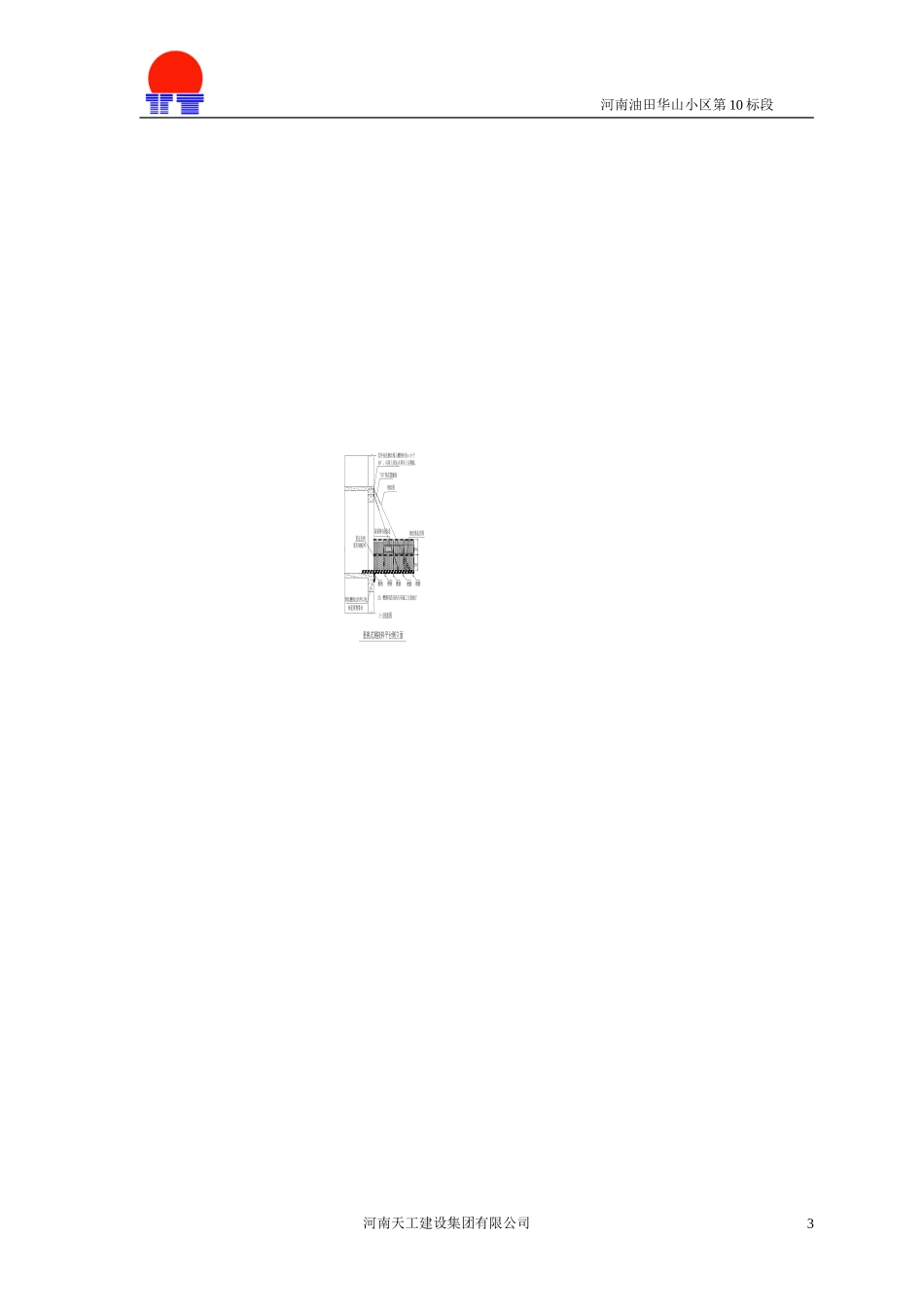

河南油田华山小区第10标段河南天工建设集团有限公司华山小区第10标段（15#、16#、19#、20#住宅楼）卸料钢平台搭设、拆除安全方案编制人：职务：职称：审核人：职务：职称：审批人：职务：职称：监理单位审批人：职务：职称：建设单位审批人：职务：职称：二0一0年月日河南油田华山小区第10标段（15#、16#、19#、20#住宅楼）卸料钢平台搭设、拆除安全方案一、基本概况本工程位于南阳市油田华山小区院内东北角，共包括15#、16#、19#、20#四栋住宅楼，采用同一套图纸。该楼东西长40.6米，南北宽10.9米，地上11层，层高均为2.9米，总高度为33.2米，每栋楼建筑面积为4827.7㎡，主体结构形式为框架结构，本工程主体结构、外装修施工，采用开口式双排单钢管落地脚手架。在每栋楼的～、～轴之间框架梁处各设置一个卸料钢平台。卸料平台规格为：长5.5m，宽1.8m，主梁采用[18a、次梁采用[16a槽钢制作，上铺50mm厚木板，用直径17.5㎜的钢丝绳斜拉固定在混凝土框梁上面预埋的Ø20钢筋拉环上。最大堆放材料荷载1200kN。二、设计依据《钢结构设计规范》（GB50017-2003）；河南天工建设集团有限公司1河南油田华山小区第10标段《建筑施工安全检查标准》（JGJ59-99）。未尽事项按国家现行法律、法规、规范、标准执行。三、组织机构及管理职责组长：李欣（项目经理）对施工现场的安全工作负总责。副组长：李元超（项目副经理）负责对施工现场的安全工作进行管理。参与各类安全设施、临边、洞口、临建设施、施工机械、脚手架的检查验收。成员：项目总工：夏华超负责编制单项安全方案和解决现场安全技术问题，并负责对施工作业人员进行安全技术交底。参与各类安全设施、临边、洞口、临建设施、施工机械、脚手架的检查验收。专职安全员：穆建国负责监督检查各项安全方案的实施、安全法规的执行情况，落实整改情况，负责对各类安全设施、临边、洞口、临建设施、施工机械、脚手架进行检查验收。架子组长：张旭负责按方案进行安全设施、临边、洞口、脚手架搭设、封闭、维护工作。材料员：秦瑞玲负责对各类安全材料的购进、租赁及进场的检验、验收工作。四、卸料钢平台设计卸料钢平台规格：5500×1800㎜1、主梁设计主梁选用两根5500㎜长的[18a槽钢制作。在距锚固端1000㎜处，在每根主梁的下面焊接一根400㎜长的[18a槽钢，用来防止卸料平台向建筑物内滑动。2、次梁设计次梁选用[16a槽钢制作。4.5m长，钢平台设5道次梁，按间距均匀焊接在主梁上。3、卸料平台上吊环及栏杆的设置在卸料平台主梁两内侧各焊两个ø16的吊环，外伸主梁150㎜，每侧两吊环间距1500，最内侧吊环距砼梁外皮2500。栏杆高1.4米，立杆直接焊接在主梁槽钢的上表面，立杆间距1.1米，均分三道水平杆，第一道水平杆距卸料平台上表面150㎜，中间一道水平杆距卸料平台上表面600㎜，最上面一道水平杆距卸料平台上表面1200㎜。正面前端口设置“凹”栏杆，“凹”口上下高分别为1200㎜和600㎜钢丝绳与吊环的连接均采用ø20的U型卡环，且每个连接处均设置三个绳扣，绳扣间距100㎜，并按规范设置观察弯。4、卸料平台挡脚板和限载标志的设置在卸料平台内侧三面设置500㎜高的挡脚板，挡脚板采用木模板，外侧刷黑黄相间的警示标志。在卸料平台的外侧正立面设置“限载1.2T”的标志，在侧立面设置“当心掉物”、“小心坠落”的安全警示牌。河南天工建设集团有限公司2河南油田华山小区第10标段注：槽钢间距应按专项施工方案执行向建筑物滑动采用钢板网槽钢槽钢槽钢槽钢钢丝绳见详图悬挑式钢接料平台侧立面罩安全网"OO"型花篮螺栓1-1剖面图钢丝绳槽钢700700若外拉结钢丝绳与槽钢夹角α小于60°，应将上固定点移至上层楼板。限重牌焊接槽钢止挡件以免限重牌3面均设河南天工建设集团有限公司3河南油田华山小区第10标段吊环吊环吊环吊环注：吊环必须使用圆钢，吊环间距应按专项施工方案执行平面图11河南天工建设集团有限公司4河南油田华山小区第10标段悬挑式钢接料平台正立面600120025001400五、卸料钢平台的安装与验收卸料平台制做完成,且经项目部总工、安全负责人和现场监理工程师验收合格后，即可进行安装。1、吊运平台时使用ø20的U型卡环，先各用三个绳扣将每...
