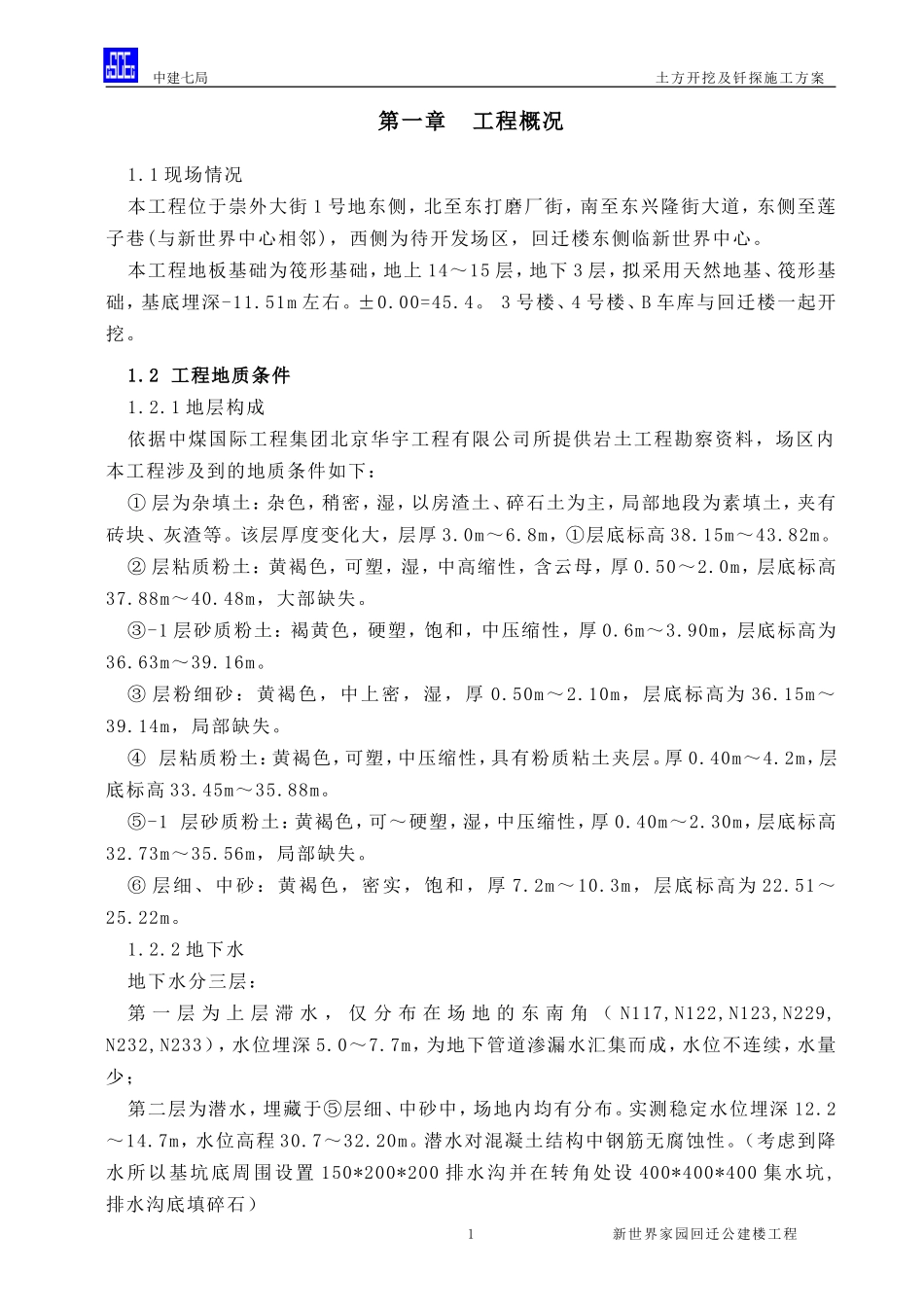

中建七局土方开挖及钎探施工方案第一章工程概况1.1现场情况本工程位于崇外大街1号地东侧，北至东打磨厂街，南至东兴隆街大道，东侧至莲子巷(与新世界中心相邻)，西侧为待开发场区，回迁楼东侧临新世界中心。本工程地板基础为筏形基础，地上14～15层，地下3层，拟采用天然地基、筏形基础，基底埋深-11.51m左右。±0.00=45.4。3号楼、4号楼、B车库与回迁楼一起开挖。1.2工程地质条件1.2.1地层构成依据中煤国际工程集团北京华宇工程有限公司所提供岩土工程勘察资料，场区内本工程涉及到的地质条件如下：①层为杂填土：杂色，稍密，湿，以房渣土、碎石土为主，局部地段为素填土，夹有砖块、灰渣等。该层厚度变化大，层厚3.0m～6.8m，①层底标高38.15m～43.82m。②层粘质粉土：黄褐色，可塑，湿，中高缩性，含云母，厚0.50～2.0m，层底标高37.88m～40.48m，大部缺失。③-1层砂质粉土：褐黄色，硬塑，饱和，中压缩性，厚0.6m～3.90m，层底标高为36.63m～39.16m。③层粉细砂：黄褐色，中上密，湿，厚0.50m～2.10m，层底标高为36.15m～39.14m，局部缺失。④层粘质粉土：黄褐色，可塑，中压缩性，具有粉质粘土夹层。厚0.40m～4.2m，层底标高33.45m～35.88m。⑤-1层砂质粉土：黄褐色，可～硬塑，湿，中压缩性，厚0.40m～2.30m，层底标高32.73m～35.56m，局部缺失。⑥层细、中砂：黄褐色，密实，饱和，厚7.2m～10.3m，层底标高为22.51～25.22m。1.2.2地下水地下水分三层：第一层为上层滞水，仅分布在场地的东南角（N117,N122,N123,N229,N232,N233），水位埋深5.0～7.7m，为地下管道渗漏水汇集而成，水位不连续，水量少；第二层为潜水，埋藏于⑤层细、中砂中，场地内均有分布。实测稳定水位埋深12.2～14.7m，水位高程30.7～32.20m。潜水对混凝土结构中钢筋无腐蚀性。（考虑到降水所以基坑底周围设置150*200*200排水沟并在转角处设400*400*400集水坑,排水沟底填碎石）新世界家园回迁公建楼工程1中建七局土方开挖及钎探施工方案第三层为承压水，于⑦层卵石层中；稳定水位高程19.33～21.16m，埋深23.7～25.4m。1.3地下障碍物情况1、场地地表下分布有数条人防工程，详见勘察点平面布置图，对护坡桩施工有影响，需要挖出后，破碎，回填好土后再施工；2、场地北、东、南侧均临市政道路、已建建筑物，要注意周边地下管线、建筑物地下结构对施工的影响；3、场地南侧东兴隆街规划的市政工程。4、场地东侧围墙下有一条热力沟，里面有4条黄色热力管线不能改移，距离护坡桩外皮仅1米，在通风井处向外突出1.9米，只能做直立式土钉墙，厚度300mm。计算下来工作面净空尺寸为600mm，并且上部紧贴4条黄色热力管线。第二章施工部署2.1施工准备：2．1．1、技术准备：熟悉施工图纸。2．1．2、施工现场准备工作：地上、地下各种管线及障碍物的勘测定位；地上、地下障碍物的拆除；施工现场的平整；测量放线；临时道路、临时供水、供电等管线的敷设临时设施的搭设；现场照明设备的安装。2．1．3、劳动组织准备：建立各施工部的管理组织，集结施工力量，组织劳动力进场，做好施工人员入场教育等工作。2．1．4、施工场外协调：协调交通、环卫、市容的关系；协调扰民、民扰等前期的准备工作。2．1．5．现场准备：2．1．5．1现场出入口铺垫草袋。2．1．5．2运土车按照北京市有关环保规定要求，一律用带盖子的车。2．1．5．3作冲洗池和沉淀池准备，道路作硬化路面。2．1．5．4平整场地，清除障碍。2．1．5．5做好夜间照明准备。2．1．5．6每日提前完成土方开挖线，并随时跟进测量，保证开挖线尺寸与标高。2．1．5．7疏通所有交通，作好开工前的扰民工作。2．2机械设备的投入及运输能力的分析：土方挖运机械设备一览表设备名称设备型号数量履带式挖掘机日立EX300-3C2台新世界家园回迁公建楼工程2中建七局土方开挖及钎探施工方案履带式挖掘机日立EX350LC-5HHE2台推土机黄河T1801台装载机小松W-90-32台重型自卸车斯太尔149130台重型自卸车斯太尔ZZ3322BM294K30台现场土方挖运共配备4台履带式挖掘机，根据每层土方量和一个工作日计算，随时调整。按1台挖土机平均每天挖土1400m3、卸土地点平均距工地32km、一辆运土车来回一趟平均...
