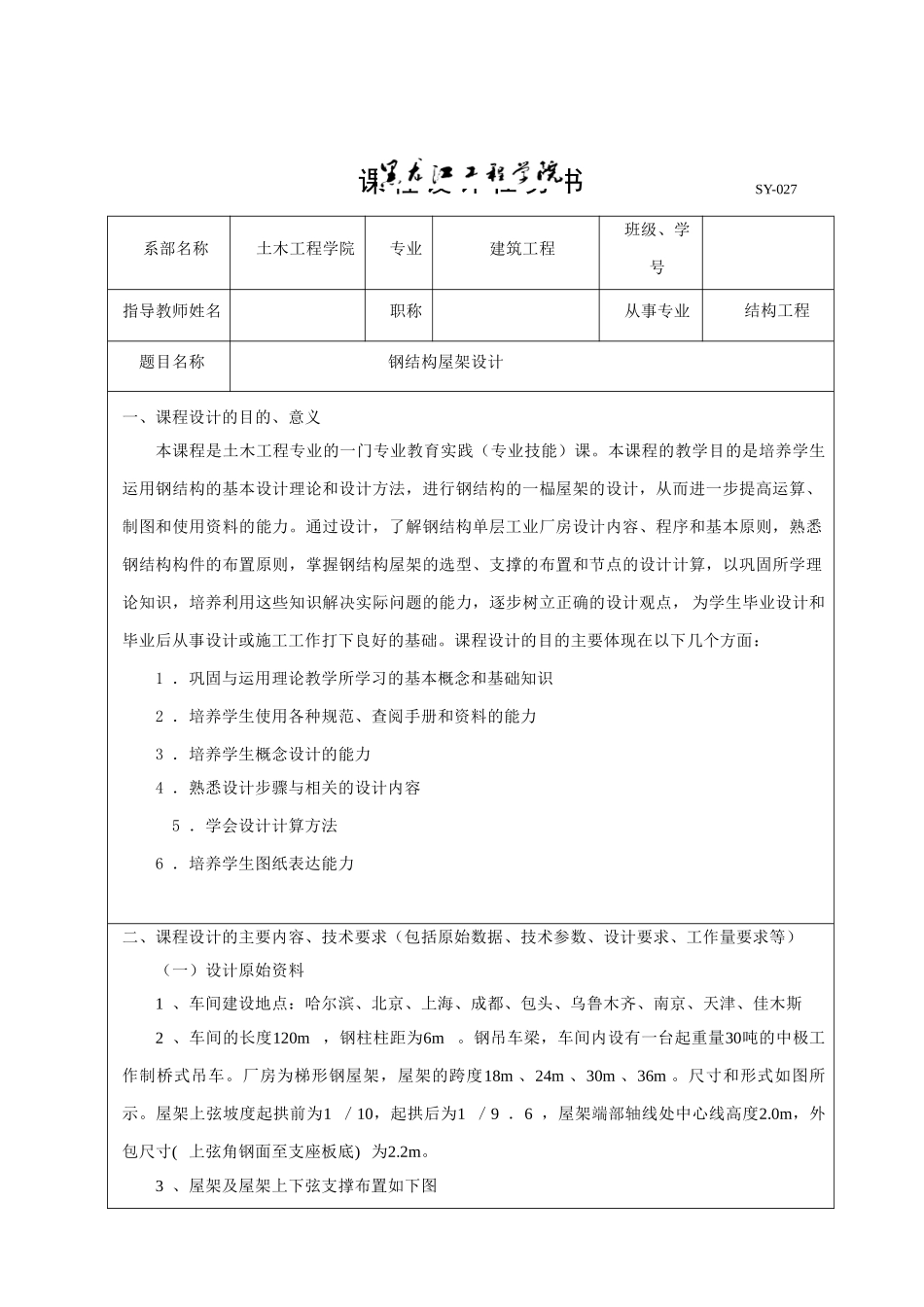

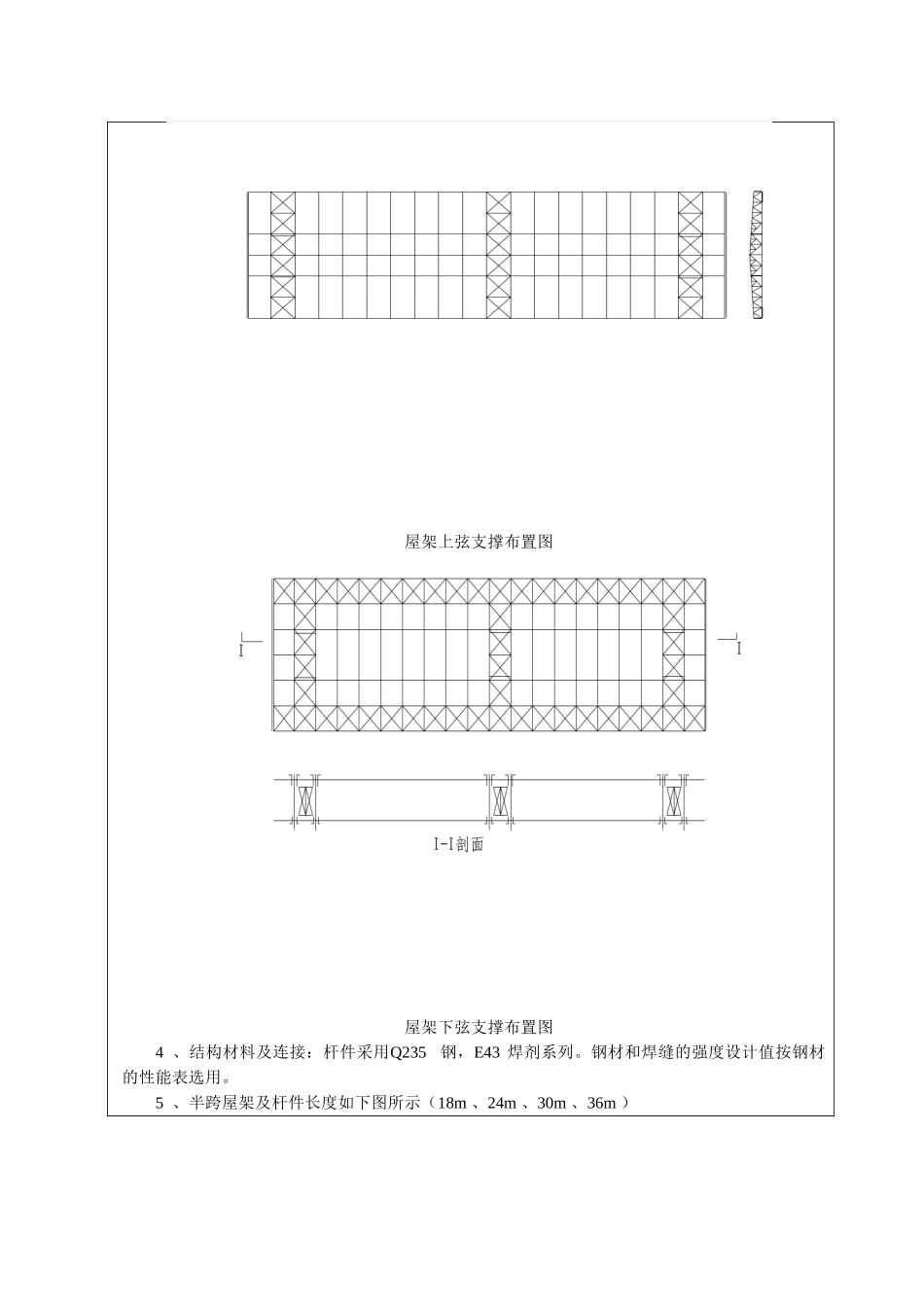

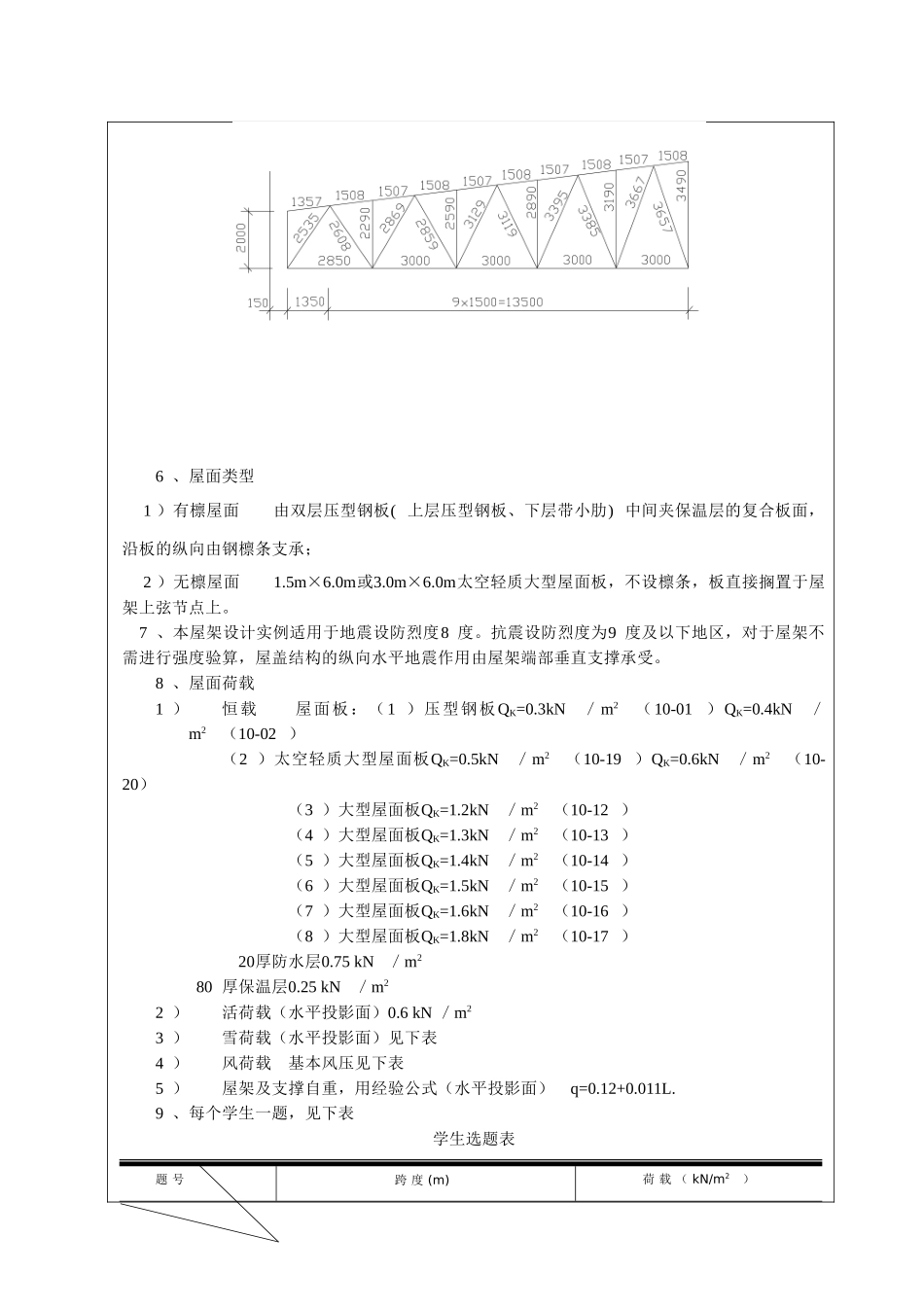

课程设计任务书系部名称土木工程学院专业建筑工程班级、学号指导教师姓名职称从事专业结构工程题目名称钢结构屋架设计一、课程设计的目的、意义本课程是土木工程专业的一门专业教育实践（专业技能）课。本课程的教学目的是培养学生运用钢结构的基本设计理论和设计方法，进行钢结构的一榀屋架的设计，从而进一步提高运算、制图和使用资料的能力。通过设计，了解钢结构单层工业厂房设计内容、程序和基本原则，熟悉钢结构构件的布置原则，掌握钢结构屋架的选型、支撑的布置和节点的设计计算，以巩固所学理论知识，培养利用这些知识解决实际问题的能力，逐步树立正确的设计观点，为学生毕业设计和毕业后从事设计或施工工作打下良好的基础。课程设计的目的主要体现在以下几个方面：1．巩固与运用理论教学所学习的基本概念和基础知识2．培养学生使用各种规范、查阅手册和资料的能力3．培养学生概念设计的能力4．熟悉设计步骤与相关的设计内容5．学会设计计算方法6．培养学生图纸表达能力二、课程设计的主要内容、技术要求（包括原始数据、技术参数、设计要求、工作量要求等）（一）设计原始资料1、车间建设地点：哈尔滨、北京、上海、成都、包头、乌鲁木齐、南京、天津、佳木斯2、车间的长度120m，钢柱柱距为6m。钢吊车梁，车间内设有一台起重量30吨的中极工作制桥式吊车。厂房为梯形钢屋架，屋架的跨度18m、24m、30m、36m。尺寸和形式如图所示。屋架上弦坡度起拱前为1／10，起拱后为1／9．6，屋架端部轴线处中心线高度2.0m，外包尺寸(上弦角钢面至支座板底)为2.2m。3、屋架及屋架上下弦支撑布置如下图SY-027屋架上弦支撑布置图屋架下弦支撑布置图4、结构材料及连接：杆件采用Q235钢，E43焊剂系列。钢材和焊缝的强度设计值按钢材的性能表选用。5、半跨屋架及杆件长度如下图所示（18m、24m、30m、36m）6、屋面类型1）有檩屋面由双层压型钢板(上层压型钢板、下层带小肋)中间夹保温层的复合板面，沿板的纵向由钢檩条支承；2）无檩屋面1.5m×6.0m或3.0m×6.0m太空轻质大型屋面板，不设檩条，板直接搁置于屋架上弦节点上。7、本屋架设计实例适用于地震设防烈度8度。抗震设防烈度为9度及以下地区，对于屋架不需进行强度验算，屋盖结构的纵向水平地震作用由屋架端部垂直支撑承受。8、屋面荷载1）恒载屋面板：（1）压型钢板QK=0.3kN／m2（10-01）QK=0.4kN／m2（10-02）（2）太空轻质大型屋面板QK=0.5kN／m2（10-19）QK=0.6kN／m2（10-20）（3）大型屋面板QK=1.2kN／m2（10-12）（4）大型屋面板QK=1.3kN／m2（10-13）（5）大型屋面板QK=1.4kN／m2（10-14）（6）大型屋面板QK=1.5kN／m2（10-15）（7）大型屋面板QK=1.6kN／m2（10-16）（8）大型屋面板QK=1.8kN／m2（10-17）20厚防水层0.75kN／m280厚保温层0.25kN／m22）活荷载（水平投影面）0.6kN／m23）雪荷载（水平投影面）见下表4）风荷载基本风压见下表5）屋架及支撑自重，用经验公式（水平投影面）q=0.12+0.011L.9、每个学生一题，见下表学生选题表题号跨度(m)荷载（kN/m2）地点18243036基本雪压基本风压北京11019280.300.35哈尔宾21120290.450.45上海31221300.200.55成都41322310.100.25南京51423320.500.45乌鲁木齐61524330.750.60包头71625340.400.50天津81726350.350.55佳木斯91827360.650.65（二）设计技术要求1钢屋架荷载的计算。2杆件内力的计算和组合，杆件的计算长度，截面型式，截面选择及构造要求，填板的设置及节点扳的厚度；3普通钢屋架节点设计的原则和要求，主要节点的设计及计算和构造；钢屋架施：屋架施工图的内容和绘制。（三）设计任务要求1、编制设计说明书，设计说明书包括以下各项内容：1）屋架形式选择2）荷载计算，计算屋架单位荷载内力，计算屋架荷载作用内力3）内力组合4）杆件截面选择5）屋架节点设计（下弦支座节点、下弦跨中节点、屋脊节点、其他各节点）2、绘制钢结构屋架施工图1张2﹟图（四）注意事项1设计说明书编制顺序：①封面（打印）：按照规范填写；②任务书：教师提供；③目录（手写）：包括论文全部章节的标题（要求编到3级标题，例如：1；1.1；1.1.1）、参考文献及附录；④正文（手写）：要求思路清晰...
