三跨20米预应力混凝土空心板桥施工组织设计(实施)VIP免费

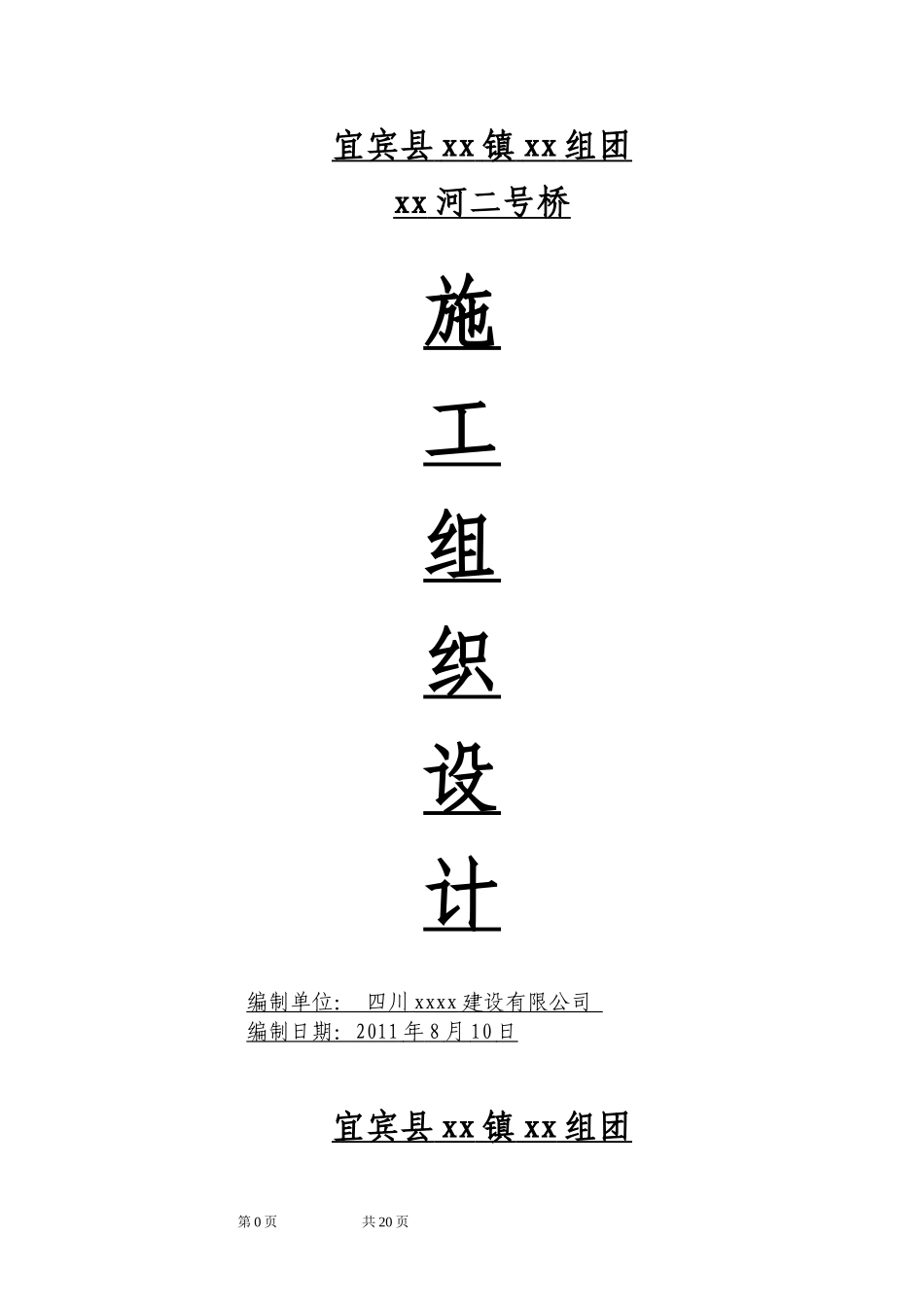

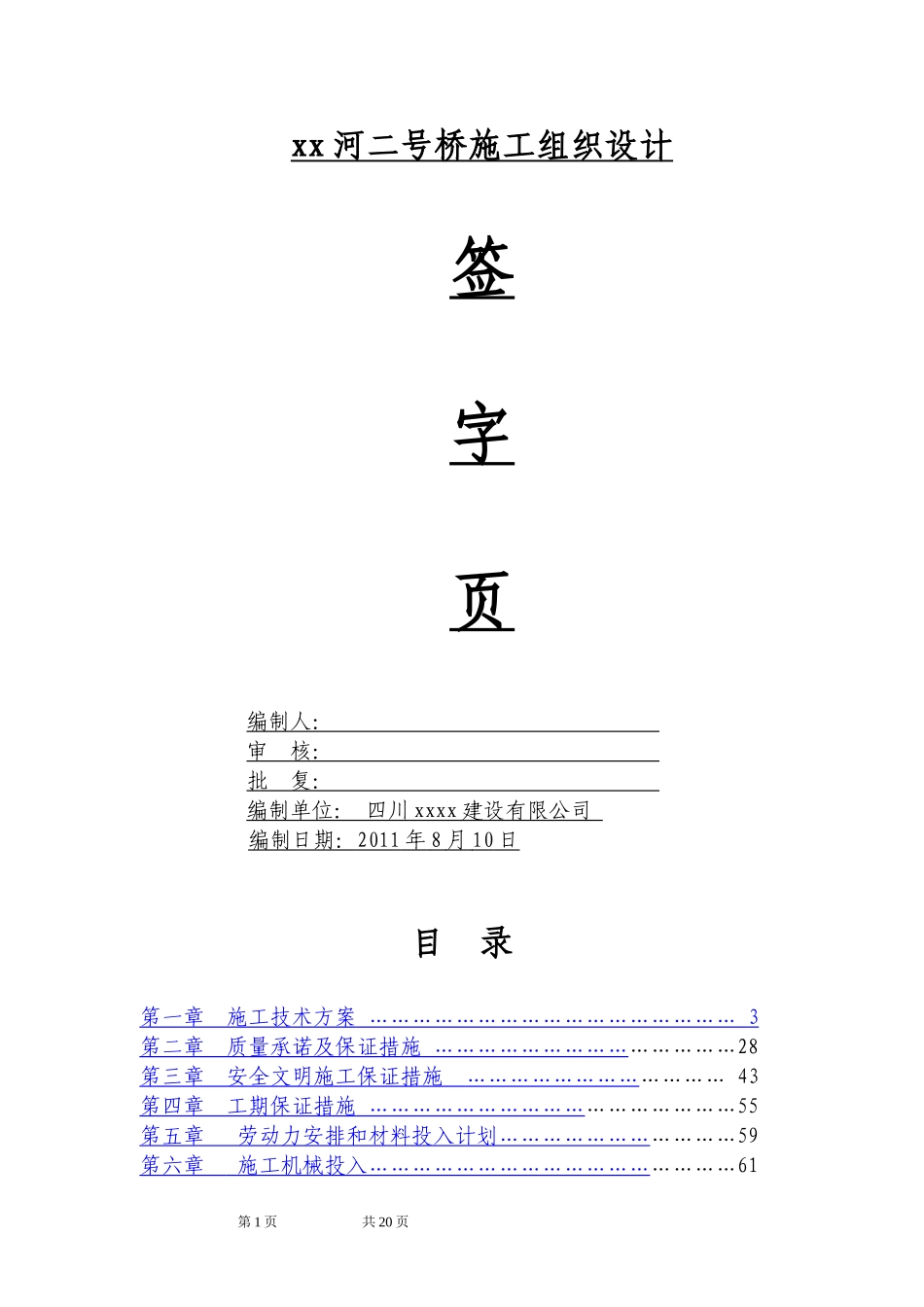

宜宾县xx镇xx组团xx河二号桥施工组织设计编制单位：四川xxxx建设有限公司编制日期：2011年8月10日宜宾县xx镇xx组团第0页共20页xx河二号桥施工组织设计签字页编制人：审核：批复：编制单位：四川xxxx建设有限公司编制日期：2011年8月10日目录第一章施工技术方案……………………………………………3第二章质量承诺及保证措施……………………………………28第三章安全文明施工保证措施………………………………43第四章工期保证措施……………………………………………55第五章劳动力安排和材料投入计划……………………………59第六章施工机械投入……………………………………………61第1页共20页第七章项目经理及项目管理人员配置…………………………61第八章施工总平面图……………………………………………63第九章施组附图、附表…………………………………………64第一章施工技术方案第一节编制依据及编制原则一、本施工组织设计依据:1.xx河二号桥施工设计图纸；2.xx河二号桥施工现场情况；3.xx河二号桥（墩、台调整）工程地质勘察报告；4.xx河二号桥施工招标工程量清单。5.国家现行施工技术规范、质量检验评定标准及验收办法等。6.我公司所具备机横设备、物资资源和经济技术实力。二、编制原则本施工组织设计的编制是以我公司现有的施工技术力量和历年来的施工经验为基点，统筹考虑全桥各分项工程的施工方案，施工工艺，现场布置以及施工进度计划。明确目标、措施可靠，确保工程质量，确保安全，计划安排合理，确保施工工期，施工部署、方案、工艺先进合理。保护环境、文明施工，加强施工管理，推广应用“四新”技术，降低造价。第2页共20页第二节工程概况xx河二号桥位于面音镇新城区规划中滨江路段xx河上，xx河二号桥是连接新城区与北岸的往来主要通道，交通功能非常重要。本桥共叁跨20米预应力混凝土空心板桥，桥宽20米，全桥总长64米，桥墩为桩柱式钢筋混凝土墩，基础为桩基础，两岸桥台为桩基重力式桥台。一、主要技术标准：1.道路等级：城市次干道2.设计荷载：公路—I级3.桥梁宽度：净-19米+2×0.5米栏杆4.设计洪水频率：P=根据xx镇控规高程确定5.地震烈度：基本地震烈度为VII度6.桥面横坡：2%二、现场施工条件1、工程地质、水文条件⑴地层结构和岩性特征①、场地表层①1层素填土、①2耕植土，结构松散，欠固结，力学强度低，不可作为路基、桥梁持力层，需清除；②、②1层粘土以可硬塑状为主，局部坚硬，中压缩性，力学强度一般，fak=140kpa，分布稳定，厚度较大，顶板埋深浅，是良好的路基持力层；③、②2层圆砾，稍密状，力学强度较高，fak=350kpa，分布稳定，厚度较大，顶板埋深较深，可作为桥梁较深桩基础桩端持力层；④、②2a层粘土，可硬塑状为主，中压缩性，力学强度较低，fak=120kpa，分布不稳定，呈透镜体状分布，不宜作为桥梁基础持力层；⑤、②3层粘土，软可塑状，中高压缩性，力学强度较低，fak=120kpa，不宜作为桥梁基础持力层；⑥、③层泥质白云岩，岩石较完整，力学强度高，frk=61.7MPa,fak=12000kpa,顶板埋深深，是桥梁良好的深桩基础桩端持力层。⑵地下水场地内所有钻孔桩均揭露地下水，地下水位为0.3～6.1米，经现场测量，河中淤泥深为2.4～3.4米，河水深为2.9～3.3米。⑶施工用水、用电、道路情况施工用水、用电：施工用水、用电由建设单位接至到施工现场，施工道路由建设单位按施工方案修建至施工现场，满足工程施工需要。三、施工总体部署（一）、施工准备第3页共20页为了确保本工程优质、高速、安全、低耗、圆满地完成合同规定的各项指标，根据本工程特点，做好施工前准备工作，科学组织，精心安排、计划在先，保证施工中各项工作的顺利开展。1、施工前按照业主的交待做好现场施工用电线路、用水管线和临建设施。2、认真领会设计图交底会议精神，组织工程技术人员认真熟悉图纸，领会设计意图，全面掌握施工图纸内容，检查多专业管线的位置是否正确，提出方便施工的合理化建议。3、根据本工程的具体情况，编制切实可行的单项施工工艺措施和施工方案，重点阐明重要项目的施工方法、施工工艺、工程进度安排、劳动力组织、质量及安全保证措施，以利...
