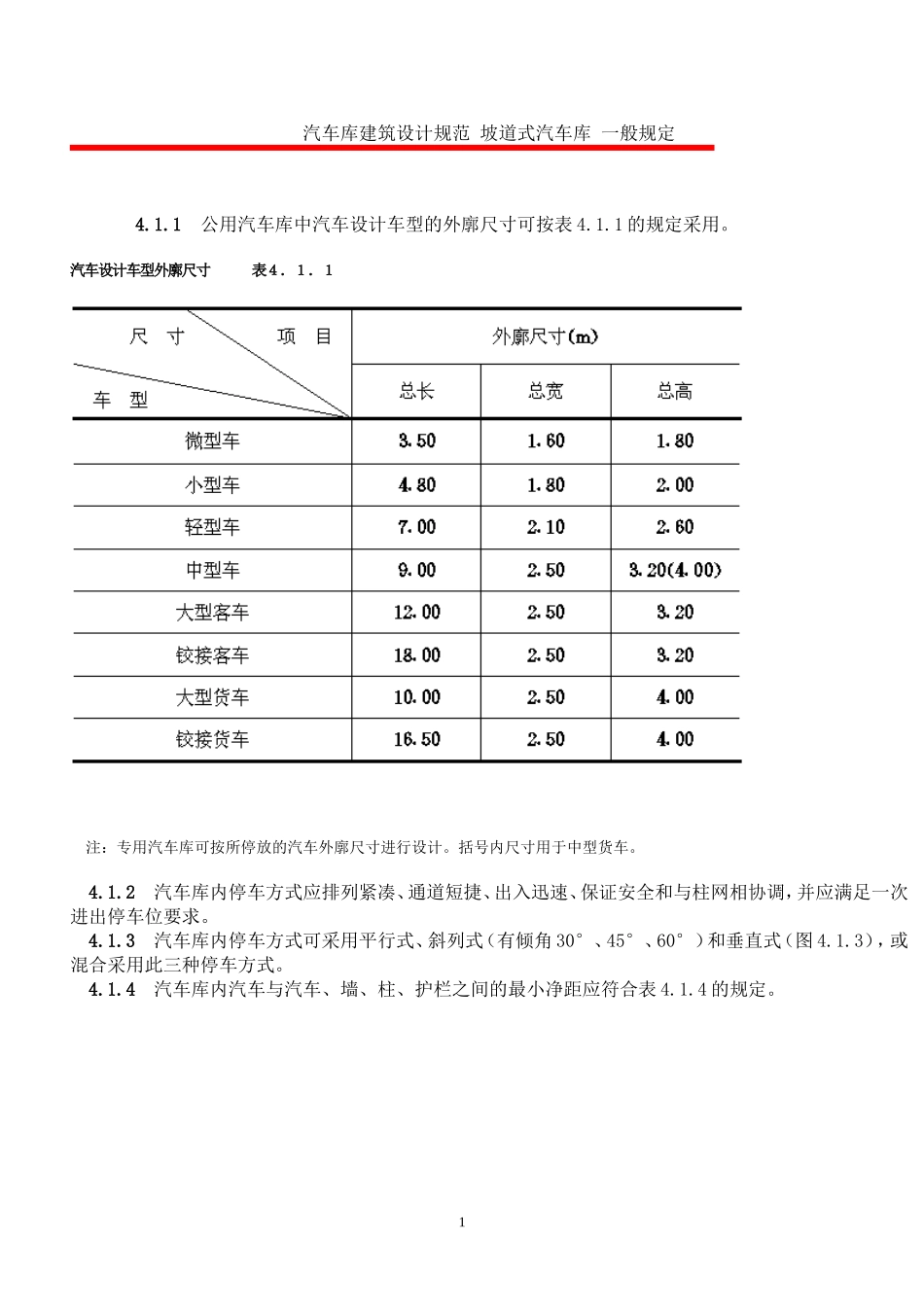

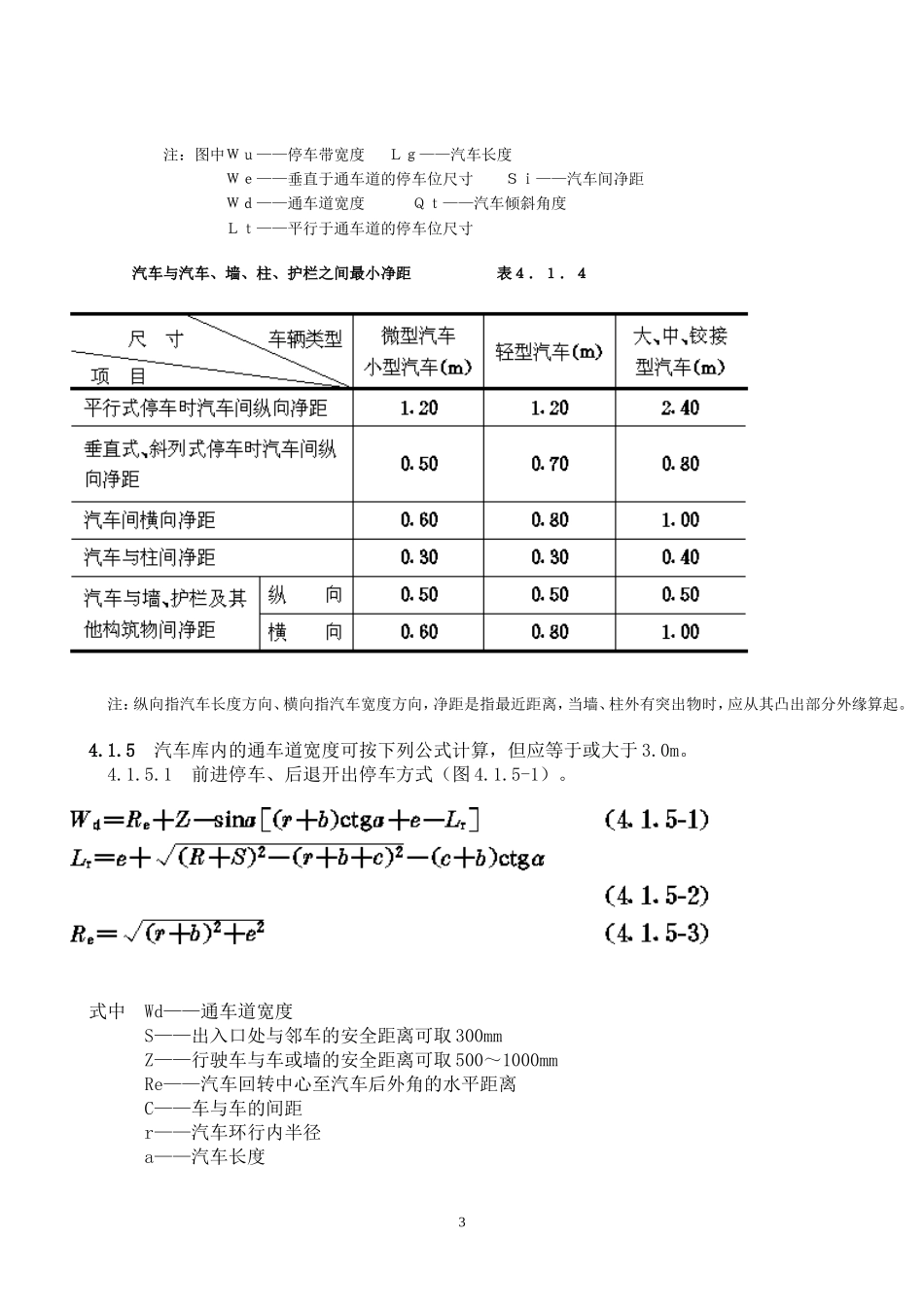

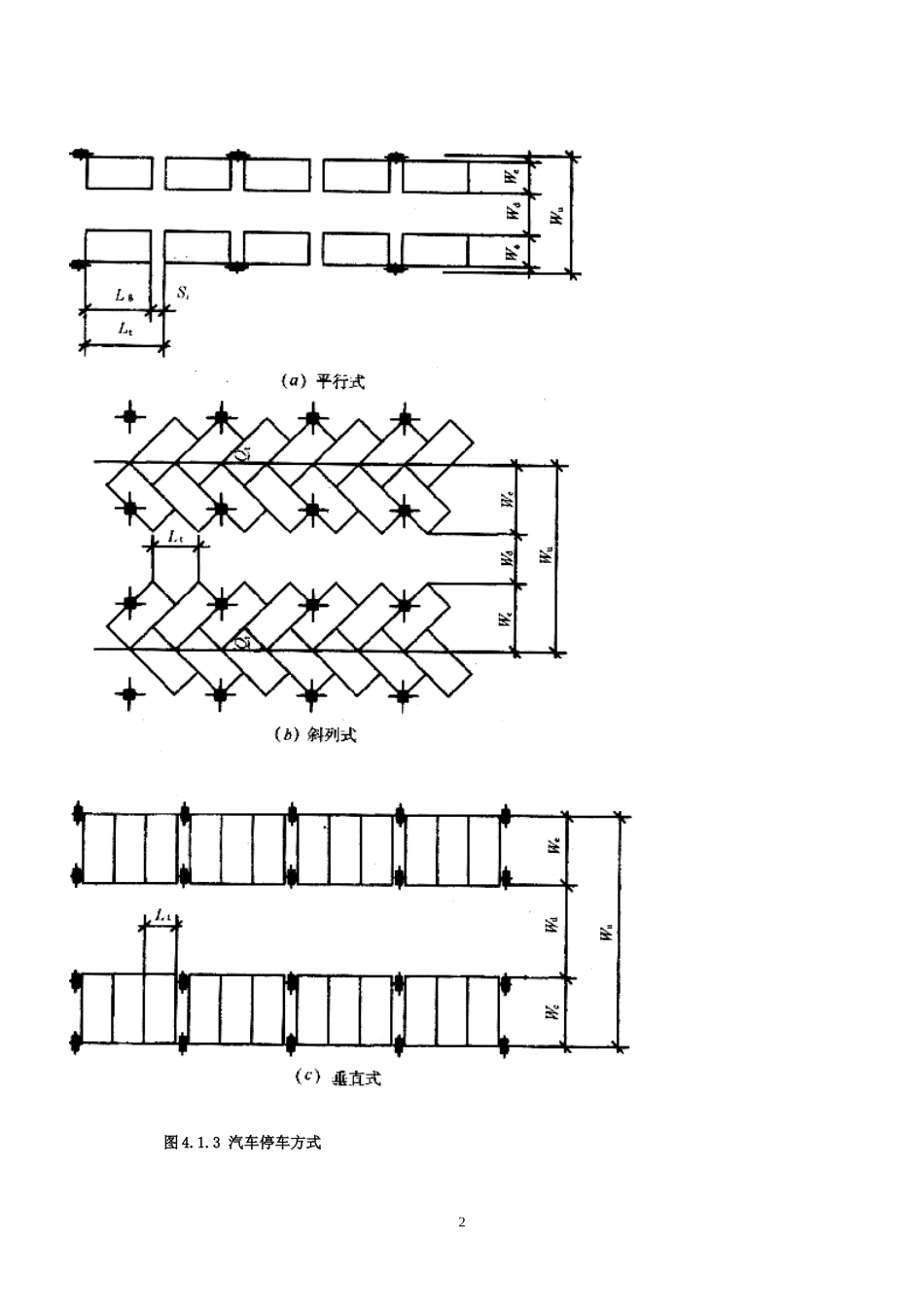

汽车库建筑设计规范坡道式汽车库一般规定4.1.1公用汽车库中汽车设计车型的外廓尺寸可按表4.1.1的规定采用。汽车设计车型外廓尺寸表４．１．１注：专用汽车库可按所停放的汽车外廓尺寸进行设计。括号内尺寸用于中型货车。4.1.2汽车库内停车方式应排列紧凑、通道短捷、出入迅速、保证安全和与柱网相协调，并应满足一次进出停车位要求。4.1.3汽车库内停车方式可采用平行式、斜列式（有倾角30°、45°、60°）和垂直式（图4.1.3），或混合采用此三种停车方式。4.1.4汽车库内汽车与汽车、墙、柱、护栏之间的最小净距应符合表4.1.4的规定。1图4.1.3汽车停车方式2注：图中Ｗｕ——停车带宽度Ｌｇ——汽车长度Ｗｅ——垂直于通车道的停车位尺寸Ｓｉ——汽车间净距Ｗｄ——通车道宽度Ｑｔ——汽车倾斜角度Ｌｔ——平行于通车道的停车位尺寸汽车与汽车、墙、柱、护栏之间最小净距表４．１．４注：纵向指汽车长度方向、横向指汽车宽度方向，净距是指最近距离，当墙、柱外有突出物时，应从其凸出部分外缘算起。4.1.5汽车库内的通车道宽度可按下列公式计算，但应等于或大于3.0m。4.1.5.1前进停车、后退开出停车方式（图4.1.5-1）。式中Wd——通车道宽度S——出入口处与邻车的安全距离可取300mmZ——行驶车与车或墙的安全距离可取500～1000mmRe——汽车回转中心至汽车后外角的水平距离C——车与车的间距r——汽车环行内半径a——汽车长度3b——汽车宽度e——汽车后悬尺寸R——汽车环行外半径a——汽车停车角图4.1.5-1前进停车平面注：本公式适用于停车倾角60°～90°，45°及45°以下可用作图法4.1.5.2后退停车、前进开出停车方式（图4.1.5-2）4图4.1.5-2后退停车平面4.1.5.3各车型的建筑设计中最小停车带、停车位、通车道宽度宜按表4.1.5采用。各车型建筑设计最小停车带、停车位、通车道宽度表4.1.554.1.6汽车库内坡道可采用直线型、曲线型。可以采用单车道或双车道，其最小净宽应符合表4.1.6的规定。严禁将宽的单车道兼作双车道。坡道最小宽度表４．１．6坡道型式计算宽度（m）最小宽度（m）微型、小型车中型、大型、绞接车直线单行单车宽＋0.83.03.5直线双行双车宽＋2.05.57.0曲线单行单车宽＋1.03.85.0曲线双行双车宽＋2.27.010.0注：此宽度不包括道牙及其他分隔带宽度。4.1.7汽车库内通车道的最大纵向坡度应符合表4.1.7的规定。汽车库内通车道的最大坡度表４．１．７6注：曲线坡道坡度以车道中心线计。4.1.8汽车库内当通车道纵向坡度大于10%时，坡道上、下端均应设缓坡。其直线缓坡段的水平长度不应小于3.6m，缓坡坡度应为坡道坡度的1/2。曲线缓坡段的水平长度不应小于2.4m，曲线的半径不应小于20m，缓坡段的中点为坡道原起点或止点（图4.1.8）。图4.1.8缓坡4.1.9汽车的最小转弯半径可采用表4.1.9的规定。汽车库内汽车的最小转弯半径表4.1.9车型最小转弯半径（ｍ）微型车4.50小型车6.007续表车型最小转弯半径（m）轻型车6.50～8.00中型车8.00～10.00大型车10.50～12.00铰接车10.50～12.504.1.10汽车库内汽车环形道的最小内半径和外半径按下列公式进行计算（见图4.1.10）。图4.1.10汽车环道平面8r1——汽车最小转弯半径；R0——环道外半径；R——汽车环行外半径；r2——环道内半径；r——汽车环行内半径；X——汽车环行时最外点至环道外边距离，宜等于或大于250mm；Y——汽车环行时最内点至环道内边距离，宜等于或大于250mm。4.1.11汽车环形坡道除纵向坡度应符合表4.1.7规定外，还应于坡道横向设置超高，超高可按下列公式计算。（4.1.11）式中Ｖ——设计车速，Km/h；Ｒ——环道平曲线半径（取到坡道中心线半径）；μ——横向力系数，宜为0.1～0.15；ic——超高即横向坡度，宜为2%～6%。4.1.12当坡道横向内、外两侧如无墙时，应设护栏和道牙，单行道的道牙宽度不应小于0.3m。双行道中宜设宽度不应小于0.6m的道牙，道牙的高度不应小于0.15m。4.1.13汽车库室内最小净高应符合表4.1.13的规定。汽车库室内最小净高表4.1.13车型最小净高（m）9微型车、小型车2.20轻型车2.80中、大型、绞接客车3.40中、大型、绞接货车4.20注：净高指楼地面表面至顶棚或其他构件底面的距离，未计入设备及管道所需空间...
