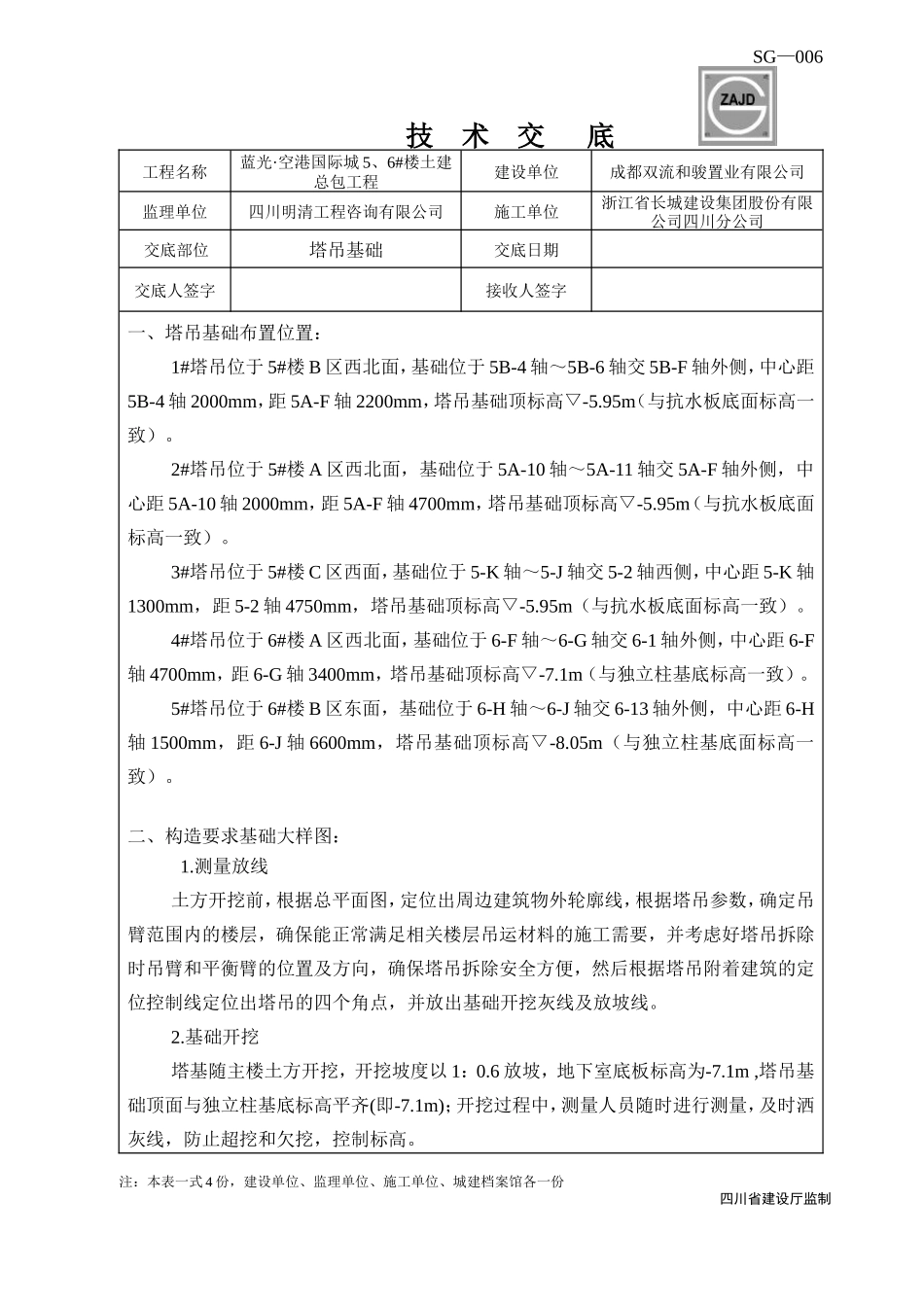

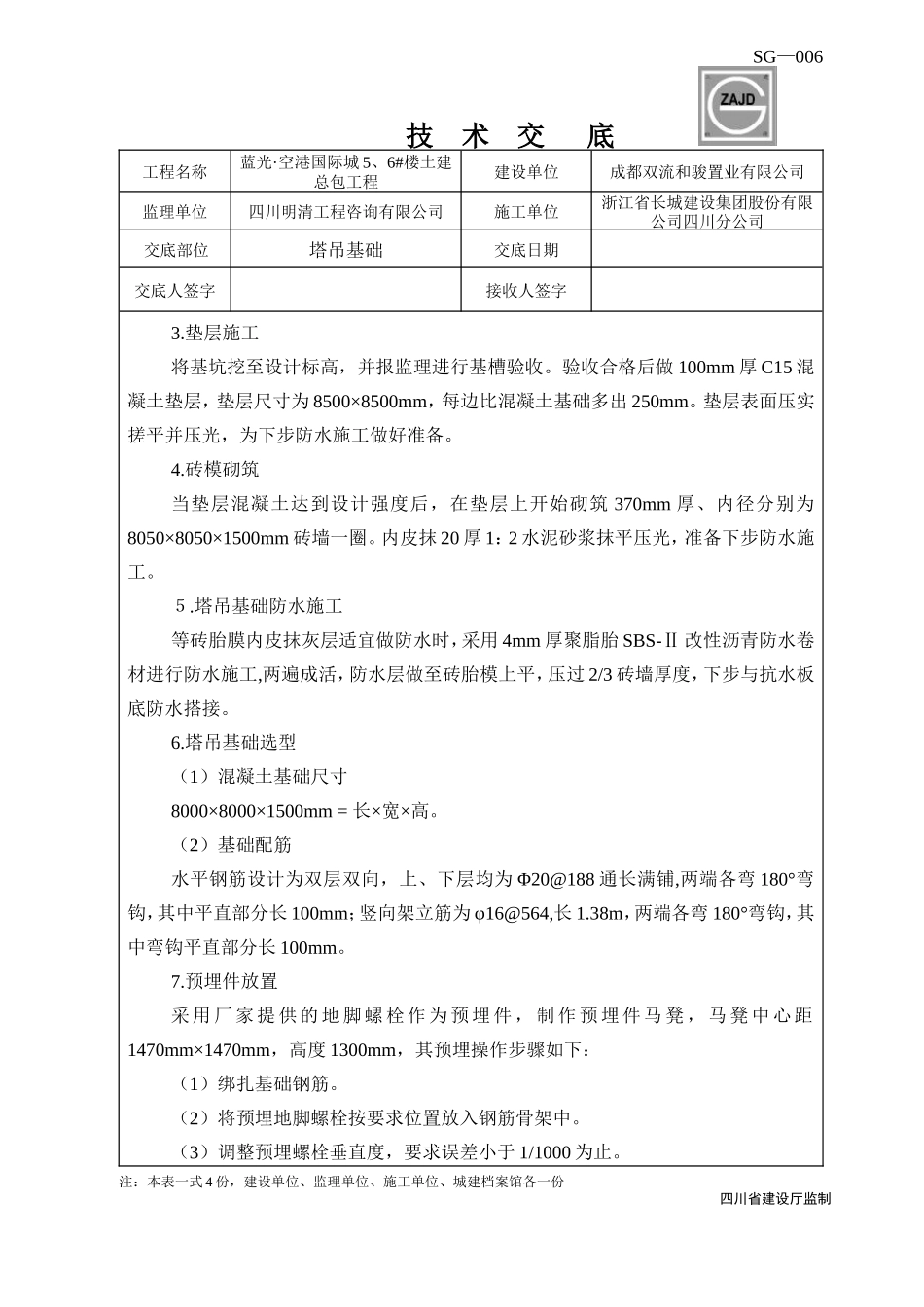

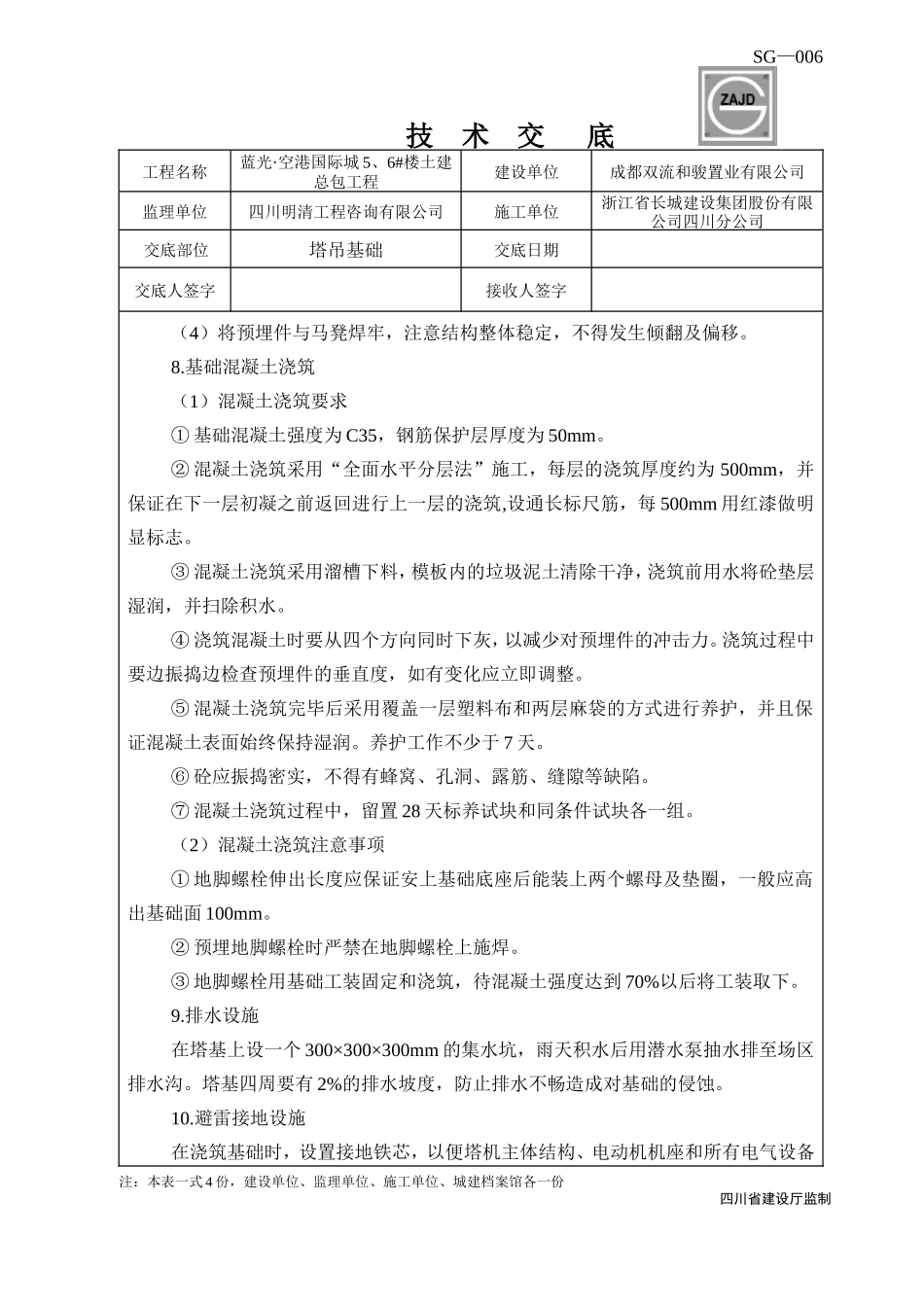

SG—006技术交底工程名称蓝光·空港国际城5、6#楼土建总包工程建设单位成都双流和骏置业有限公司监理单位四川明清工程咨询有限公司施工单位浙江省长城建设集团股份有限公司四川分公司交底部位塔吊基础交底日期交底人签字接收人签字一、塔吊基础布置位置：1#塔吊位于5#楼B区西北面，基础位于5B-4轴～5B-6轴交5B-F轴外侧，中心距5B-4轴2000mm，距5A-F轴2200mm，塔吊基础顶标高▽-5.95m（与抗水板底面标高一致）。2#塔吊位于5#楼A区西北面，基础位于5A-10轴～5A-11轴交5A-F轴外侧，中心距5A-10轴2000mm，距5A-F轴4700mm，塔吊基础顶标高▽-5.95m（与抗水板底面标高一致）。3#塔吊位于5#楼C区西面，基础位于5-K轴～5-J轴交5-2轴西侧，中心距5-K轴1300mm，距5-2轴4750mm，塔吊基础顶标高▽-5.95m（与抗水板底面标高一致）。4#塔吊位于6#楼A区西北面，基础位于6-F轴～6-G轴交6-1轴外侧，中心距6-F轴4700mm，距6-G轴3400mm，塔吊基础顶标高▽-7.1m（与独立柱基底标高一致）。5#塔吊位于6#楼B区东面，基础位于6-H轴～6-J轴交6-13轴外侧，中心距6-H轴1500mm，距6-J轴6600mm，塔吊基础顶标高▽-8.05m（与独立柱基底面标高一致）。二、构造要求基础大样图：1.测量放线土方开挖前，根据总平面图，定位出周边建筑物外轮廓线，根据塔吊参数，确定吊臂范围内的楼层，确保能正常满足相关楼层吊运材料的施工需要，并考虑好塔吊拆除时吊臂和平衡臂的位置及方向，确保塔吊拆除安全方便，然后根据塔吊附着建筑的定位控制线定位出塔吊的四个角点，并放出基础开挖灰线及放坡线。2.基础开挖塔基随主楼土方开挖，开挖坡度以1：0.6放坡，地下室底板标高为-7.1m,塔吊基础顶面与独立柱基底标高平齐(即-7.1m)；开挖过程中，测量人员随时进行测量，及时洒灰线，防止超挖和欠挖，控制标高。注：本表一式4份，建设单位、监理单位、施工单位、城建档案馆各一份四川省建设厅监制SG—006技术交底工程名称蓝光·空港国际城5、6#楼土建总包工程建设单位成都双流和骏置业有限公司监理单位四川明清工程咨询有限公司施工单位浙江省长城建设集团股份有限公司四川分公司交底部位塔吊基础交底日期交底人签字接收人签字3.垫层施工将基坑挖至设计标高，并报监理进行基槽验收。验收合格后做100mm厚C15混凝土垫层，垫层尺寸为8500×8500mm，每边比混凝土基础多出250mm。垫层表面压实搓平并压光，为下步防水施工做好准备。4.砖模砌筑当垫层混凝土达到设计强度后，在垫层上开始砌筑370mm厚、内径分别为8050×8050×1500mm砖墙一圈。内皮抹20厚1：2水泥砂浆抹平压光，准备下步防水施工。５.塔吊基础防水施工等砖胎膜内皮抹灰层适宜做防水时，采用4mm厚聚脂胎SBS-Ⅱ改性沥青防水卷材进行防水施工,两遍成活，防水层做至砖胎模上平，压过2/3砖墙厚度，下步与抗水板底防水搭接。6.塔吊基础选型（1）混凝土基础尺寸8000×8000×1500mm=长×宽×高。（2）基础配筋水平钢筋设计为双层双向，上、下层均为Φ20@188通长满铺,两端各弯180°弯钩，其中平直部分长100mm；竖向架立筋为φ16@564,长1.38m，两端各弯180°弯钩，其中弯钩平直部分长100mm。7.预埋件放置采用厂家提供的地脚螺栓作为预埋件，制作预埋件马凳，马凳中心距1470mm×1470mm，高度1300mm，其预埋操作步骤如下：（1）绑扎基础钢筋。（2）将预埋地脚螺栓按要求位置放入钢筋骨架中。（3）调整预埋螺栓垂直度，要求误差小于1/1000为止。注：本表一式4份，建设单位、监理单位、施工单位、城建档案馆各一份四川省建设厅监制SG—006技术交底工程名称蓝光·空港国际城5、6#楼土建总包工程建设单位成都双流和骏置业有限公司监理单位四川明清工程咨询有限公司施工单位浙江省长城建设集团股份有限公司四川分公司交底部位塔吊基础交底日期交底人签字接收人签字（4）将预埋件与马凳焊牢，注意结构整体稳定，不得发生倾翻及偏移。8.基础混凝土浇筑（1）混凝土浇筑要求①基础混凝土强度为C35，钢筋保护层厚度为50mm。②混凝土浇筑采用“全面水平分层法”施工，每层的浇筑厚度约为500mm，并保证在下一层初凝之前返回进行上一层的浇筑,设通长标尺筋，每500mm用红漆做明显标志。③混凝土浇筑采用溜...
