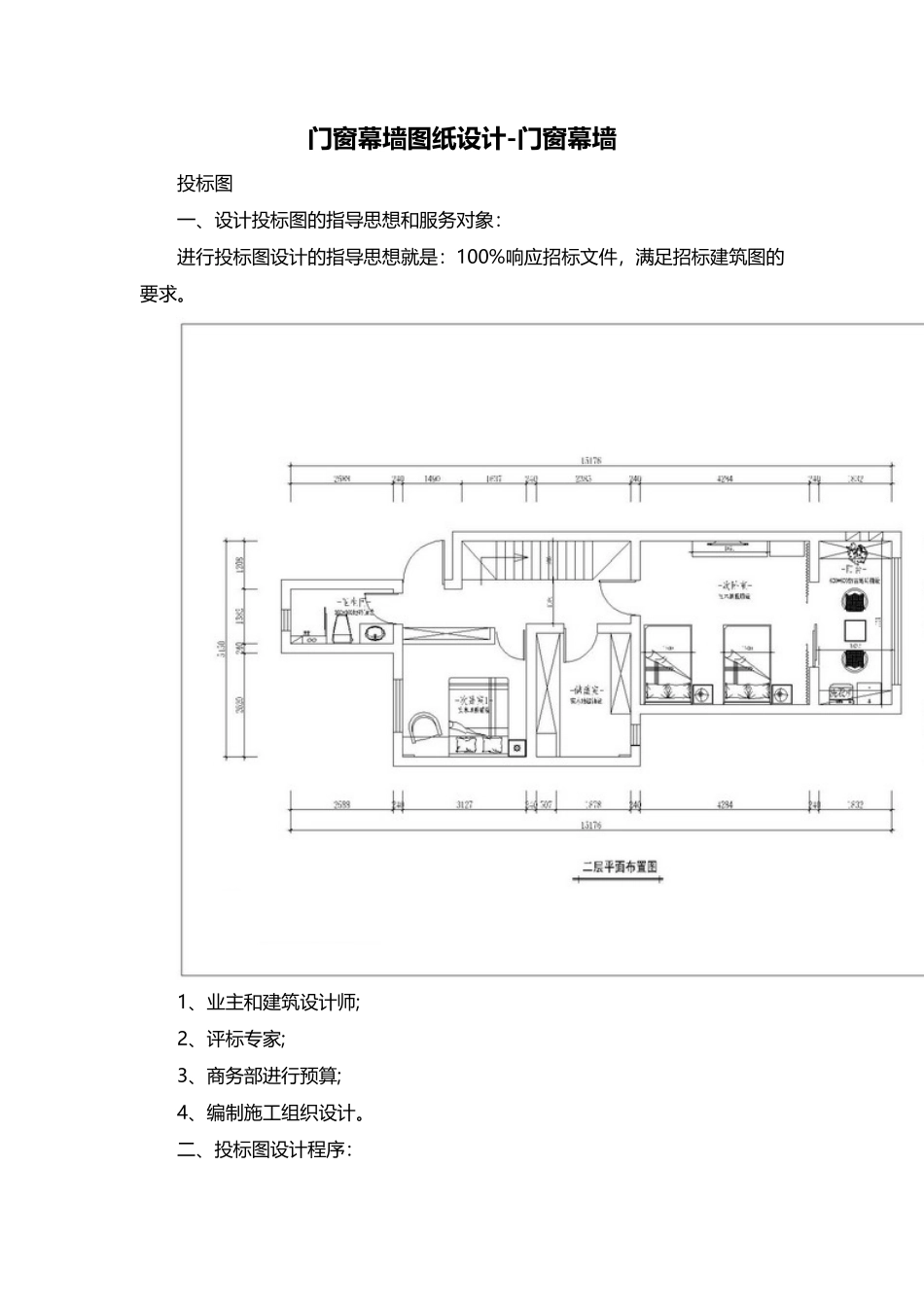

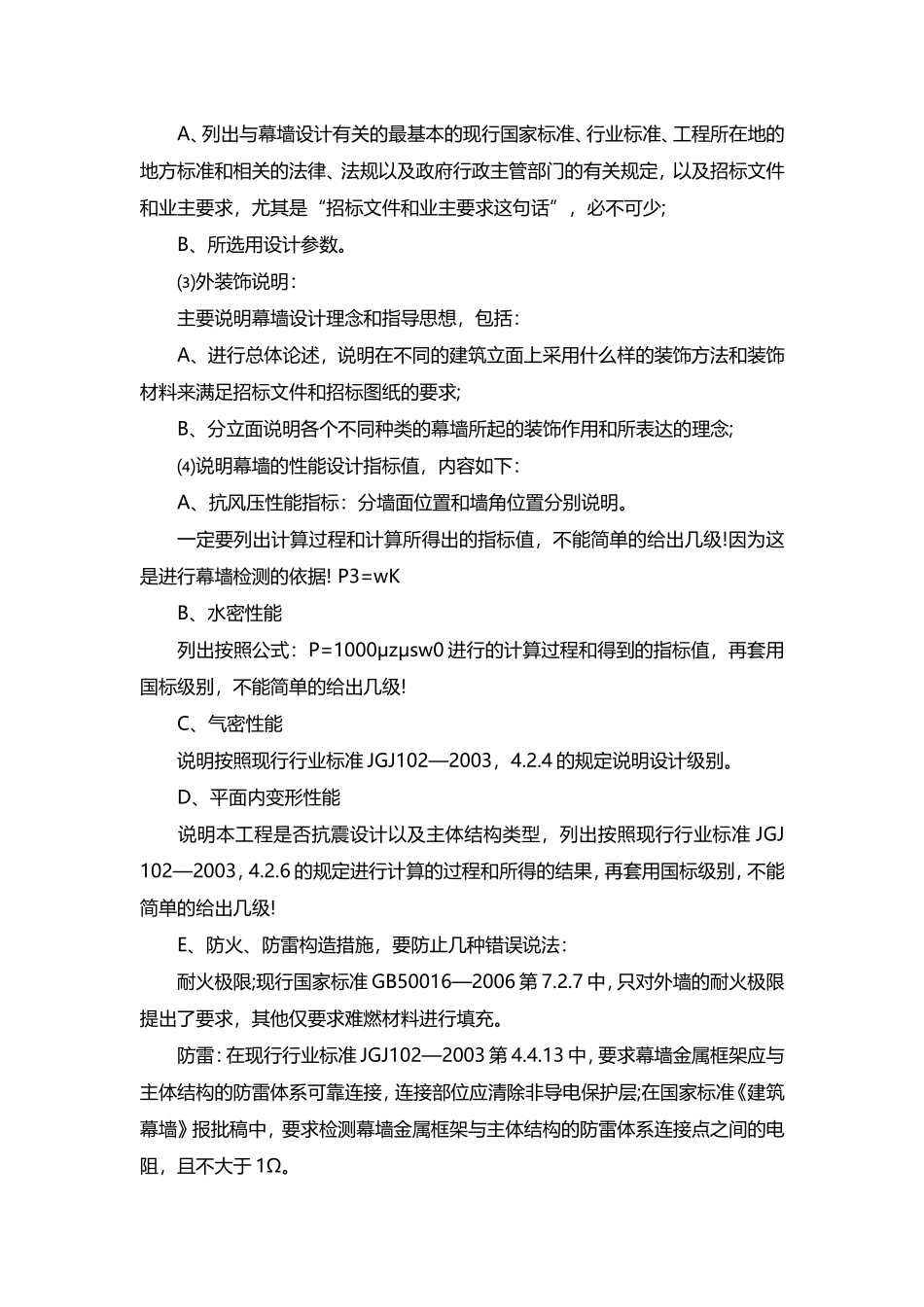

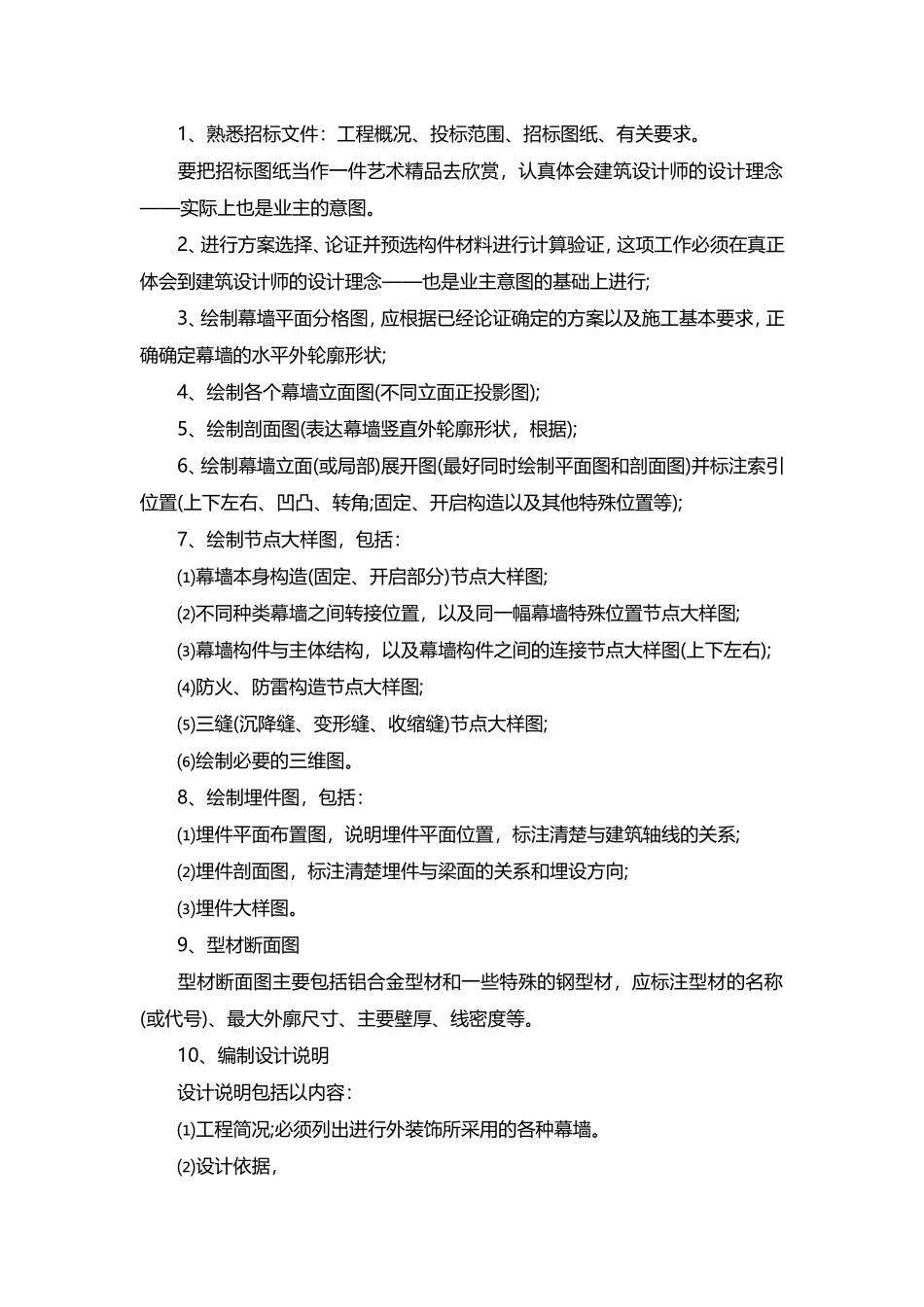

门窗幕墙图纸设计-门窗幕墙投标图一、设计投标图的指导思想和服务对象：进行投标图设计的指导思想就是：100%响应招标文件，满足招标建筑图的要求。1、业主和建筑设计师;2、评标专家;3、商务部进行预算;4、编制施工组织设计。二、投标图设计程序：1、熟悉招标文件：工程概况、投标范围、招标图纸、有关要求。要把招标图纸当作一件艺术精品去欣赏，认真体会建筑设计师的设计理念——实际上也是业主的意图。2、进行方案选择、论证并预选构件材料进行计算验证，这项工作必须在真正体会到建筑设计师的设计理念——也是业主意图的基础上进行;3、绘制幕墙平面分格图，应根据已经论证确定的方案以及施工基本要求，正确确定幕墙的水平外轮廓形状;4、绘制各个幕墙立面图(不同立面正投影图);5、绘制剖面图(表达幕墙竖直外轮廓形状，根据);6、绘制幕墙立面(或局部)展开图(最好同时绘制平面图和剖面图)并标注索引位置(上下左右、凹凸、转角;固定、开启构造以及其他特殊位置等);7、绘制节点大样图，包括：⑴幕墙本身构造(固定、开启部分)节点大样图;⑵不同种类幕墙之间转接位置，以及同一幅幕墙特殊位置节点大样图;⑶幕墙构件与主体结构，以及幕墙构件之间的连接节点大样图(上下左右);⑷防火、防雷构造节点大样图;⑸三缝(沉降缝、变形缝、收缩缝)节点大样图;⑹绘制必要的三维图。8、绘制埋件图，包括：⑴埋件平面布置图，说明埋件平面位置，标注清楚与建筑轴线的关系;⑵埋件剖面图，标注清楚埋件与梁面的关系和埋设方向;⑶埋件大样图。9、型材断面图型材断面图主要包括铝合金型材和一些特殊的钢型材，应标注型材的名称(或代号)、最大外廓尺寸、主要壁厚、线密度等。10、编制设计说明设计说明包括以内容：⑴工程简况;必须列出进行外装饰所采用的各种幕墙。⑵设计依据，A、列出与幕墙设计有关的最基本的现行国家标准、行业标准、工程所在地的地方标准和相关的法律、法规以及政府行政主管部门的有关规定，以及招标文件和业主要求，尤其是“招标文件和业主要求这句话”，必不可少;B、所选用设计参数。⑶外装饰说明：主要说明幕墙设计理念和指导思想，包括：A、进行总体论述，说明在不同的建筑立面上采用什么样的装饰方法和装饰材料来满足招标文件和招标图纸的要求;B、分立面说明各个不同种类的幕墙所起的装饰作用和所表达的理念;⑷说明幕墙的性能设计指标值，内容如下：A、抗风压性能指标：分墙面位置和墙角位置分别说明。一定要列出计算过程和计算所得出的指标值，不能简单的给出几级!因为这是进行幕墙检测的依据!P3=wKB、水密性能列出按照公式：P=1000μzμsw0进行的计算过程和得到的指标值，再套用国标级别，不能简单的给出几级!C、气密性能说明按照现行行业标准JGJ102—2003，4.2.4的规定说明设计级别。D、平面内变形性能说明本工程是否抗震设计以及主体结构类型，列出按照现行行业标准JGJ102—2003，4.2.6的规定进行计算的过程和所得的结果，再套用国标级别，不能简单的给出几级!E、防火、防雷构造措施，要防止几种错误说法：耐火极限;现行国家标准GB50016—2006第7.2.7中，只对外墙的耐火极限提出了要求，其他仅要求难燃材料进行填充。防雷：在现行行业标准JGJ102—2003第4.4.13中，要求幕墙金属框架应与主体结构的防雷体系可靠连接，连接部位应清除非导电保护层;在国家标准《建筑幕墙》报批稿中，要求检测幕墙金属框架与主体结构的防雷体系连接点之间的电阻，且不大于1Ω。均压环：均压环是指主体结构中与竖向防雷接地钢筋焊接连接的水平钢筋，在幕墙上根本没有“均压环”!F、其他性能：当招标文件(包括图纸)中有要求时，应列出各种性能的计算过程以及设计指标值。当招标文件(包括图纸)中没有要求时，应进行回避，防止“画蛇添足”，造成不必要的麻烦!G、幕墙自身构造说明：选择能够充分体现建筑设计意图和业主要求的节点进行阐述，并配置局部三维图;选择能够充分体现建筑设计意图和业主要求的节点进行阐述，体现自己的设计理念;选择该幕墙工程设计中具有自身特色的节点进行阐述，体现公司实力!应紧紧围绕招标文件中的要求和评分标准，选择相应的节点阐述进行该节点设计的理由;所有节点都应该...
