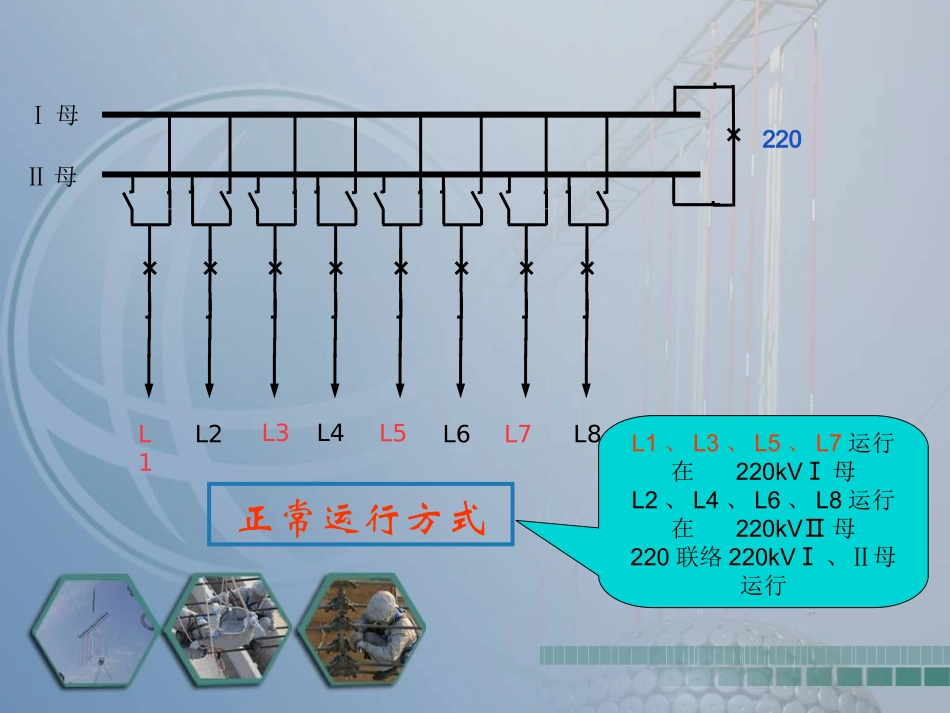

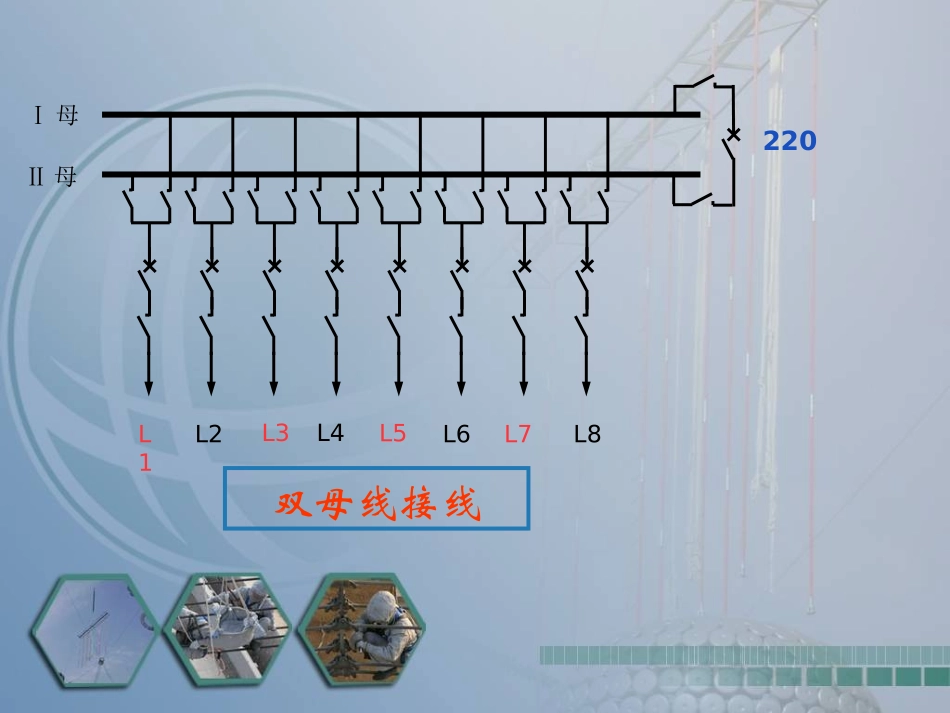

220kVⅠ母线停电操作过程220L1L2L3L4L5L6L7L8Ⅰ母Ⅱ母双母线接线L1L2L3L4L5L6L7L8Ⅰ母Ⅱ母220正常运行方式L1、L3、L5、L7运行在220kVⅠ母L2、L4、L6、L8运行在220kVⅡ母220联络220kVⅠ、Ⅱ母运行L1L2L3L4L5L6L7L8Ⅰ母Ⅱ母220倒母线操作将待停电母线负荷L1、L3、L5、L7倒至另一母线上L1L2L3L4L5L6L7L8Ⅰ母Ⅱ母220倒母线操作将待停电母线负荷L1、L3、L5、L7倒至另一母线上L1L2L3L4L5L6L7L8Ⅰ母Ⅱ母220倒母线操作将待停电母线负荷L1、L3、L5、L7倒至另一母线上L1L2L3L4L5L6L7L8Ⅰ母Ⅱ母220倒母线操作断开220母联断路器及两侧刀闸L1L2L3L4L5L6L7L8BⅠ母Ⅱ母220倒母线操作断开母联断路器及两侧刀闸220东220西四.母线停电操作主要步骤1,投入母线保护互连压板（将母线保护置于非选择方式）；2,检查母联断路器在合闸状态并且断开母联开关操作电源；（若到母线过程中，由于某种原因使母联断路器分闸，此时母线隔离开关的分、合操作实质上是对两组母线进行带负荷解列、并列操作（即带负荷拉、合母线隔离开关），此时，因隔离开关无灭弧装置，会造成三相弧光短路。因此，母联断路器在合闸位置取下其控制熔断器，使其不能跳闸，保证倒母线操作过程中，使母线隔离开关始终保持等电位操作，避免母线隔离开关带负荷拉、合闸引起弧光短路事故。）3,合上待停电母线所联各线路的另一侧刀闸（使各线路与不停电母线联通）；A4,断开待停电母线与各线路相联的刀闸;5,检查待停电母线负荷已全部转移至运行母线，检查待停母线上连接的所有刀闸均在拉开位置，并将待停电母线所联各线路的电度计量电压转换开关切换至运行母线上，检查其运转正常；6,退两母线保护互连压板；7,合上母联开关操作电源;8,断开母联开关；9,拉开母联开关两侧刀闸；10,退出停电母线上的TV（停电时先停二次侧后停一次侧，防止反送电危及设备安全）11,对已停电母线验电后，推上母线地刀；12,断开母联开关操作电源；13,全面检查五，母线停电操作注意事项1，母线停电前，母差保护应投入，且投入母线互连压板；2，母联断路器应确保合好，且取下其操作电源，确保刀闸在等电位下操作；3，切换刀闸时一定要按“先推后拉”的原则进行；推上刀闸后，应检查刀闸三相确已合上;4，母线停电前，先转移该母线TV二次侧的负荷，确保二次回路正常工作；5，断母联断路器前，应检查待停电母线的负荷已全部转移;6，断母联断路器前，退出母线互连压板，恢复母差保护正常运行。7，停运TV应先断开其二次侧负荷，后断开一次侧刀闸,并在验电后投入TV地刀。R
