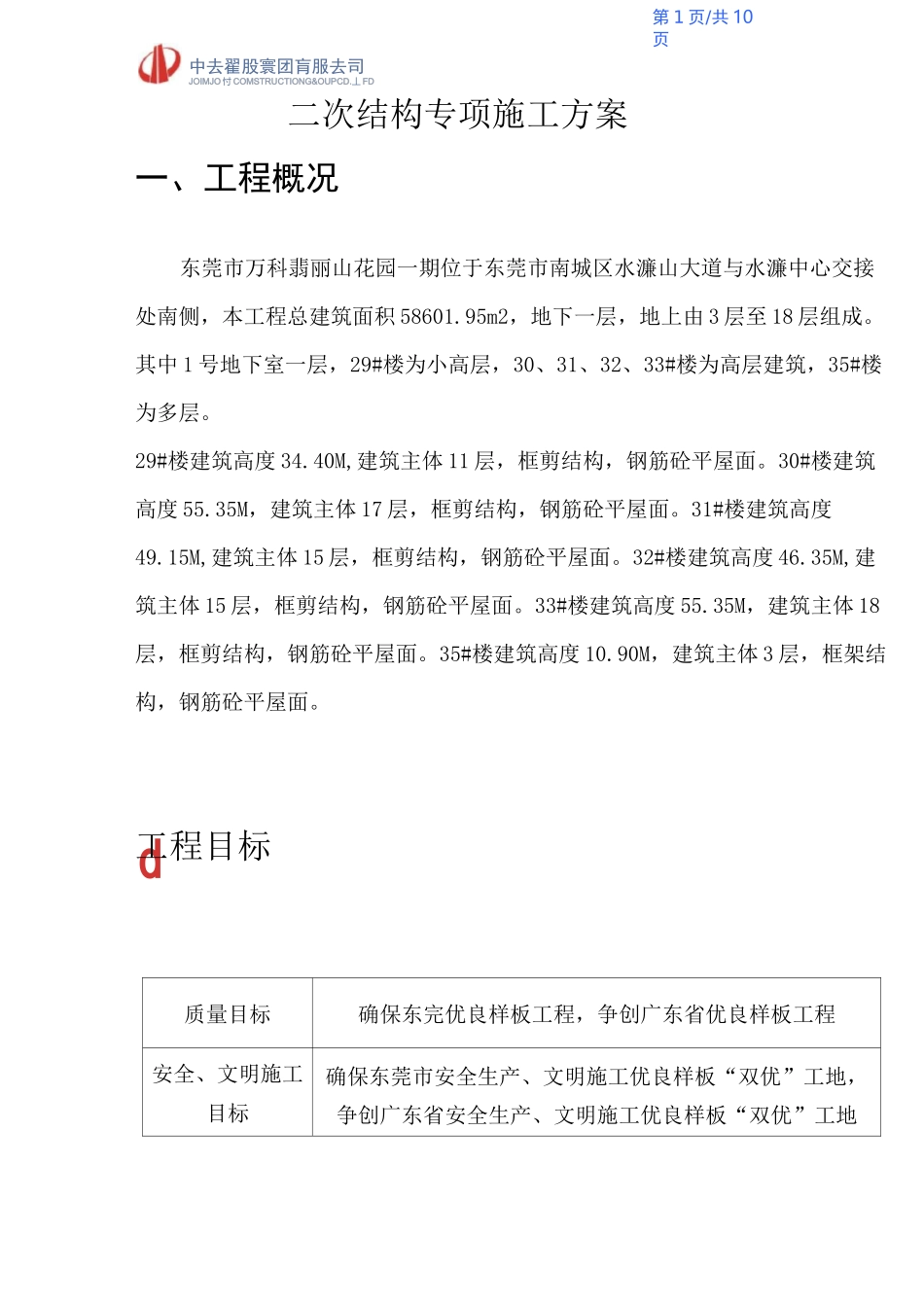

d第1页/共10页二次结构专项施工方案一、工程概况东莞市万科翡丽山花园一期位于东莞市南城区水濂山大道与水濂中心交接处南侧，本工程总建筑面积58601.95m2，地下一层，地上由3层至18层组成。其中1号地下室一层，29#楼为小高层，30、31、32、33#楼为高层建筑，35#楼为多层。29#楼建筑高度34.40M,建筑主体11层，框剪结构，钢筋砼平屋面。30#楼建筑高度55.35M，建筑主体17层，框剪结构，钢筋砼平屋面。31#楼建筑高度49.15M,建筑主体15层，框剪结构，钢筋砼平屋面。32#楼建筑高度46.35M,建筑主体15层，框剪结构，钢筋砼平屋面。33#楼建筑高度55.35M，建筑主体18层，框剪结构，钢筋砼平屋面。35#楼建筑高度10.90M，建筑主体3层，框架结构，钢筋砼平屋面。工程目标质量目标确保东完优良样板工程，争创广东省优良样板工程安全、文明施工目标确保东莞市安全生产、文明施工优良样板“双优”工地，争创广东省安全生产、文明施工优良样板“双优”工地中去翟股寰团肓服去司JOIMJO忖COMSTRUCTIONG&OUPCD.丄FD第2页/共10页中天翟设集团肓眼E司JOIMJO忖COMSTRUCTIONG&OUPCD.丄FDd第3页/共10页cru中天建设案団肓眼衿荀1■JOIMIONCON5TRUCTIOMGROUPCO.,LID本工程的二次构件包括：构造柱、窗台卧梁、反坎、圈梁、窗台内飘板、压顶等，为确保本工程二次构件的施工质量达到优良标准，特编制此二次构件施工方案。一、编制依据：建筑工程验收规范、国家强制性标准、公司质量标准和工法、施工组织设计及图纸。三、控制要点：一构造柱、圈梁、过梁、配筋带：根据万科广州公司建筑防水防裂体系（2010版）要求设置构造柱、圈梁、过梁、配筋带（1）构造柱A）构造柱的位置①宽度大于加的洞口的两侧。②长度超过2.5m的独立墙体的端部。③当墙体长度超过5米时，应在墙体中间设置构造柱。④外墙的阳角应设置构造柱。⑤其他设计及规范要求设置构造柱的部位。中天屢慢集团肓眼E司JOIMIOMCONSTRUCTIONGROUPCO.丄ID柱。d第4页/共10页中天禮i曼蠶团有眼公司JOIMIO忖COMSTRUCTr-OMGROUPCO.,LID⑥支承在悬臂梁和悬臂板上的墙体，应按下图所示设置钢筋混凝土抗裂抗裂柱，墙厚X200「T配筋及砼标号同构造柱|W3000广rHH「1:悬挑结构11L11111111■z1匚:::::::::1111八1111111111中天崔设冕团肓眼卫司JOIMIO忖COMSTRUCTfOMGROUPCO.,LID第5页/共10页B）构造柱的构造要求①构造柱的截面尺寸不应小于墙厚X200mm,混凝土强度等级不应低于C20。②构造柱的纵向钢筋不应少于4①10，也不宜大于4①16；箍筋宜采用①6@200。③构造柱应与楼层圈梁或基础梁锚固。④构造柱与墙体连接处的砌体宜砌平，沿墙高度每隔600mm设置2①6拉结钢筋，钢筋每边伸入墙内通长设置。⑤必须先砌墙，后浇构造柱。（2）圈梁、腰梁、窗台配筋带A、圈梁、腰梁、窗台配筋带位置a）窗台配筋带构造：砌体工程的顶层和底层应设置通长现浇钢筋混凝土窗台梁，高度不宜小于120mm,纵筋不少于4①10,箍筋①6@200；其它层在窗台标高处应设置通长现浇钢筋混凝土板带，板带厚度不小于100mm；板带的混凝土强度等级不应小于C20，纵向配筋不宜少于3①10。b）腰梁位置：未开窗洞的外墙墙体（3米以下），每层墙高的中部增设厚度为100mm与墙体同宽的混凝土腰梁。配筋及砼标号同相应楼层窗台配筋带。3米以上墙体按圈梁要求设置。c）圈梁的位置①自由端的墙体顶面。②高度超过3m的墙体。第6页/共10页dp中天建设集団肓眼去司☆东莞万科翡丽山项目☆二次结构专项施工方案③其他设计及规范要求设置圈梁的部位。d）窗台卧梁：内外口必须保证2cm高差,夕卜低内高，且卧梁入墙深度不得小于400mm，控制好混凝土浇捣质量，详见下图：卧擬由口比外口高FurB、圈梁、配筋带的构造要求a）圈梁或配筋带宜连续地设置在同一水平面上，并形成封闭状当圈梁或配筋带被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁或附加配筋带。附加圈梁或附加配筋带与圈梁或(to中天建设集团肓眼已司WJONIONCONSTRUCTIONG&OUPCO..LID☆东莞万科翡丽山项目☆二次结构专项施工方案（to中天翟设集团肓膿左司第6页/共“页第6页/共10页☆东莞万科翡丽山项目☆二次结构专项施工方案（to中天翟设集团肓膿左司第7页/共10页第/页...
