基础工程习题1VIP免费

基础工程习题1_第1页
1/16

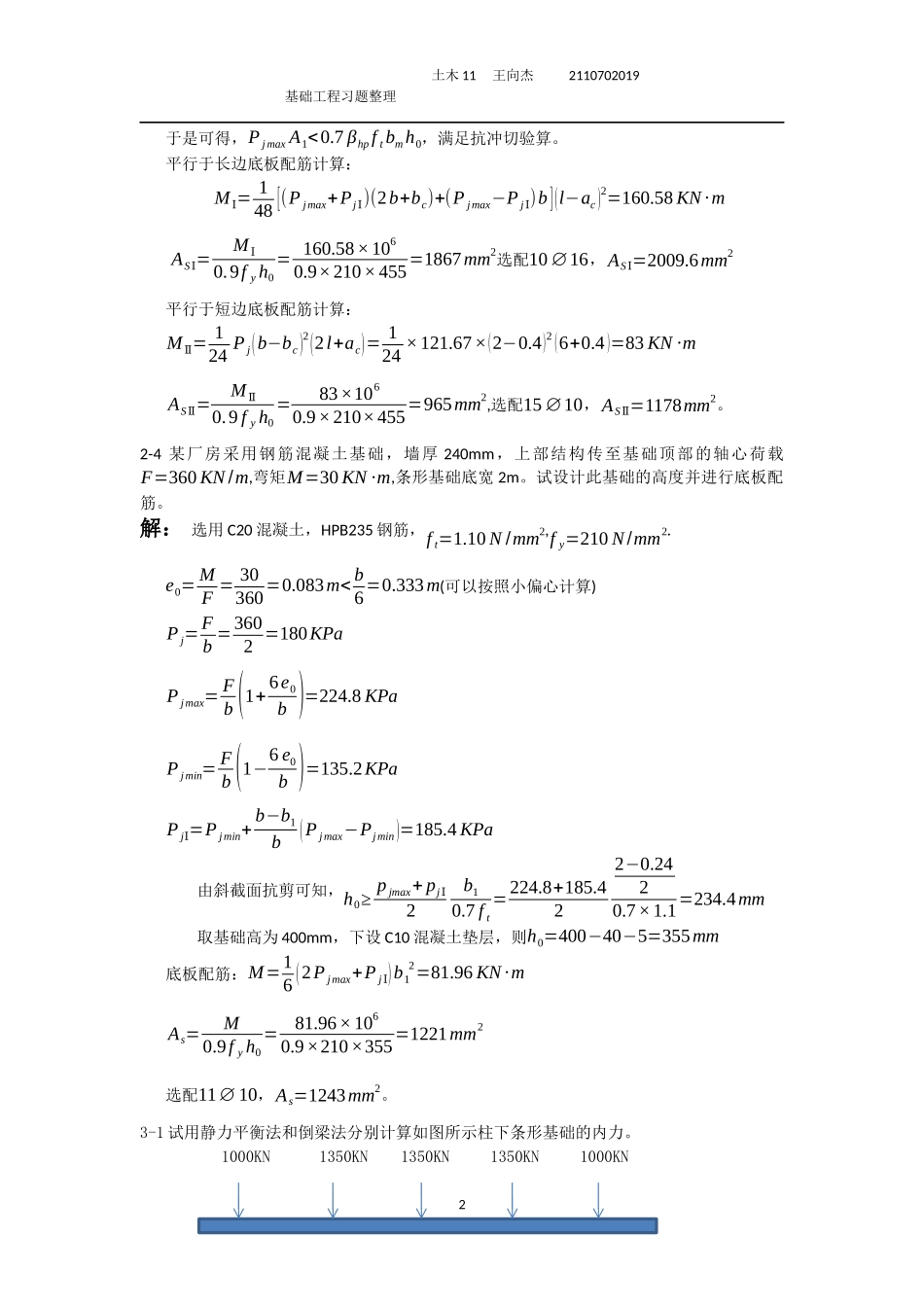

基础工程习题1_第2页
2/16
基础工程习题1_第3页
3/16
基础工程习题整理土木11王向杰2110702019一、照片上的习题2-1某办公楼外墙厚240mm,从室内设计地面起算埋深1.55m,上部结构载荷设计值F=110KN。修正后的地基承载力特征值fa=90KN/m2,室内外高差为0.45m。试设计此外墙基础。解:取荷载设计值为荷载标准值的1.35倍即FK=F1.35=1101.35=81.5K由FKA+γGd≤fa,d=1.55+1.12=1.33可得,A=b=1.3m.净反力Pj=FA=1101.3=84.6KPa选用C20混凝土,HPB235钢筋,ft=1.10N/mm2,fy=210N/mm2.由斜截面抗剪可得,h0≥Pjb10.7ft=84.6×1.3−0.2420.7×1.1=58.2mm设基础高度为200mm,下设100mm垫层,则h0=200−40−5=155mm控制截面弯矩为MⅠ=12Pjb12=12×84.6×(1.3−0.242)2=11.88KN∙mAs=MⅠ0.9fyh0=11.880.9×210×155=162mm2,选用7∅10,As=549.5mm2.2-3某框架结构住下锥形基础的地面尺寸为2000mm×3000mm,上部结构柱荷载设计值F=730KN,M=120KN∙m,柱截面尺寸为400mm×400mm,基础采用C20混凝土和Ⅰ级钢筋。试设计此基础。解:设基础高度为500mm,下设C10混凝土垫层,则h0=500−40−5=455mm。e0=MF=120730=0.164m
