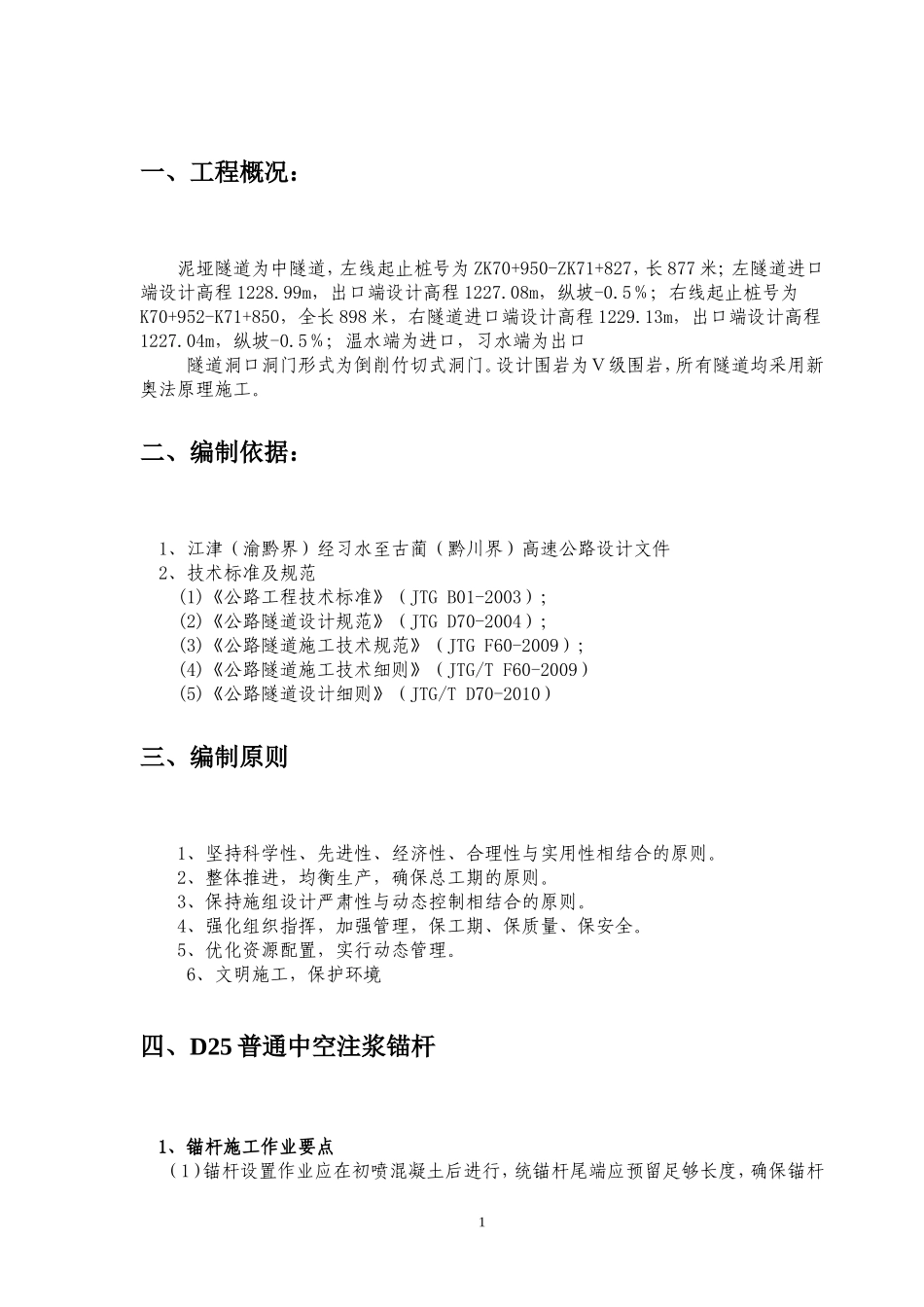

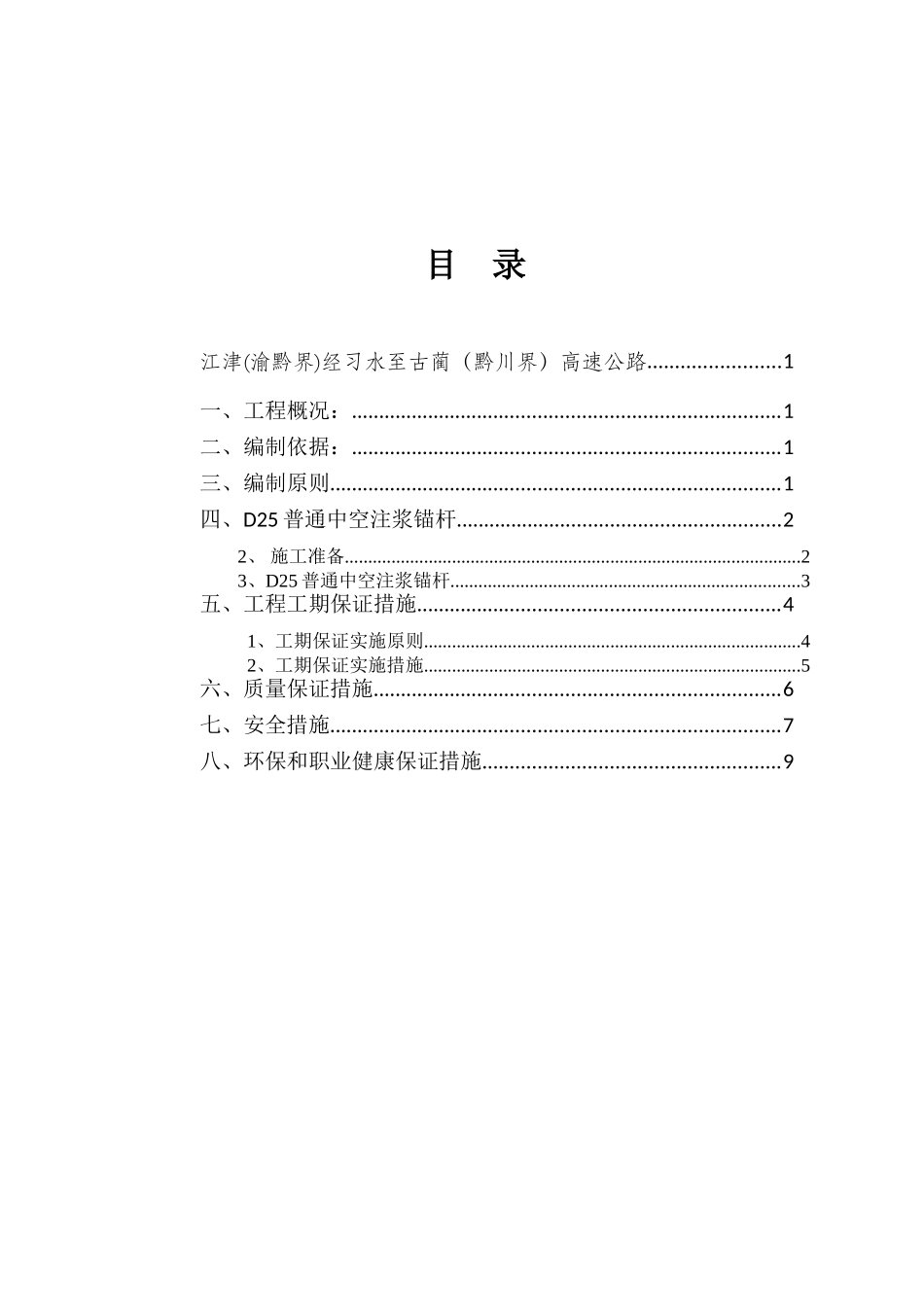

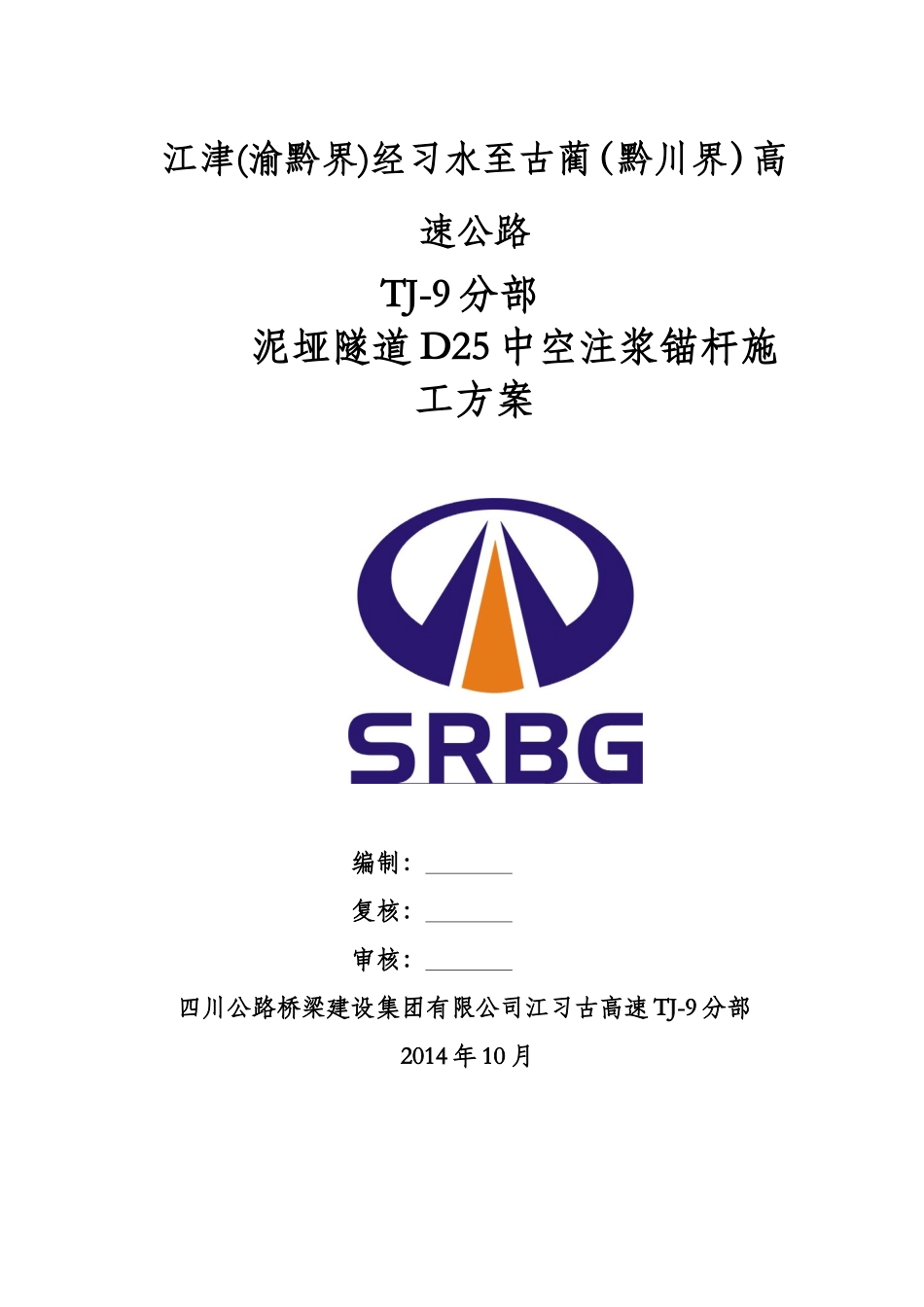

江津(渝黔界)经习水至古蔺（黔川界）高速公路TJ-9分部泥垭隧道D25中空注浆锚杆施工方案编制：复核：审核：四川公路桥梁建设集团有限公司江习古高速TJ-9分部2014年10月目录江津(渝黔界)经习水至古蔺（黔川界）高速公路........................1一、工程概况：..............................................................................1二、编制依据：..............................................................................1三、编制原则..................................................................................1四、D25普通中空注浆锚杆...........................................................22、施工准备..................................................................................................23、D25普通中空注浆锚杆...........................................................................3五、工程工期保证措施..................................................................41、工期保证实施原则.................................................................................42、工期保证实施措施.................................................................................5六、质量保证措施..........................................................................6七、安全措施..................................................................................7八、环保和职业健康保证措施......................................................9一、工程概况：泥垭隧道为中隧道，左线起止桩号为ZK70+950-ZK71+827，长877米；左隧道进口端设计高程1228.99m，出口端设计高程1227.08m，纵坡-0.5％；右线起止桩号为K70+952-K71+850，全长898米，右隧道进口端设计高程1229.13m，出口端设计高程1227.04m，纵坡-0.5％；温水端为进口，习水端为出口隧道洞口洞门形式为倒削竹切式洞门。设计围岩为Ⅴ级围岩，所有隧道均采用新奥法原理施工。二、编制依据：1、江津（渝黔界）经习水至古蔺（黔川界）高速公路设计文件2、技术标准及规范(1)《公路工程技术标准》（JTGB01-2003）；(2)《公路隧道设计规范》（JTGD70-2004）；(3)《公路隧道施工技术规范》（JTGF60-2009）；(4)《公路隧道施工技术细则》（JTG/TF60-2009）(5)《公路隧道设计细则》（JTG/TD70-2010）三、编制原则1、坚持科学性、先进性、经济性、合理性与实用性相结合的原则。2、整体推进，均衡生产，确保总工期的原则。3、保持施组设计严肃性与动态控制相结合的原则。4、强化组织指挥，加强管理，保工期、保质量、保安全。5、优化资源配置，实行动态管理。6、文明施工，保护环境四、D25普通中空注浆锚杆1、锚杆施工作业要点（1）锚杆设置作业应在初喷混凝土后进行，统锚杆尾端应预留足够长度，确保锚杆1垫板能够在初喷完成后安装，以便于锚杆质量检测。（2）检查锚杆材料、类型、规格、质量以及性能是否与设计相符；（3）根据锚杆类型、规格及围岩情况选择钻孔机具；（4）钻孔前应根据设计要求定出孔位，作出标记，孔位允许偏差为±15mm；（5）钻孔应圆而直，钻孔方向宜适当调整使尽量与岩层主要结构面垂直。（6）锚杆施作时要确保其长度和根数，在防水板施工之前，委托第三方检测单位对隧道锚杆长度、数量、注浆饱满度进行检测，检测频率原则上不低于锚杆数量的3%。（7）锚杆应尽量与岩面垂直。所有锚杆必须安装垫板，垫板应与喷射混凝土表面紧密接触。（8）锚杆安装时，隧道现场监理工程师应旁站，对每次锚杆的安装，应详细注明锚杆施作的里程桩号、围岩等级、锚杆施作情况、设计数量、实做数量等。2、施工准备在初喷混凝土后及时进行锚杆施工作业。检查锚杆孔是否畅通；检查空压机及其管路、风枪是否处于良好状态。（1）锚孔施工要点锚杆钻孔采用气腿式风枪等凿岩机械；当在土层中钻孔时，宜采用干式排渣的回旋式钻机。钻孔前根据设计要求并结合围岩产状定出孔位，作出标记；将钻头对准标定的位置，尽可能使钻进方向垂...
