浅析工厂车间照明节能改造方案VIP专享VIP免费

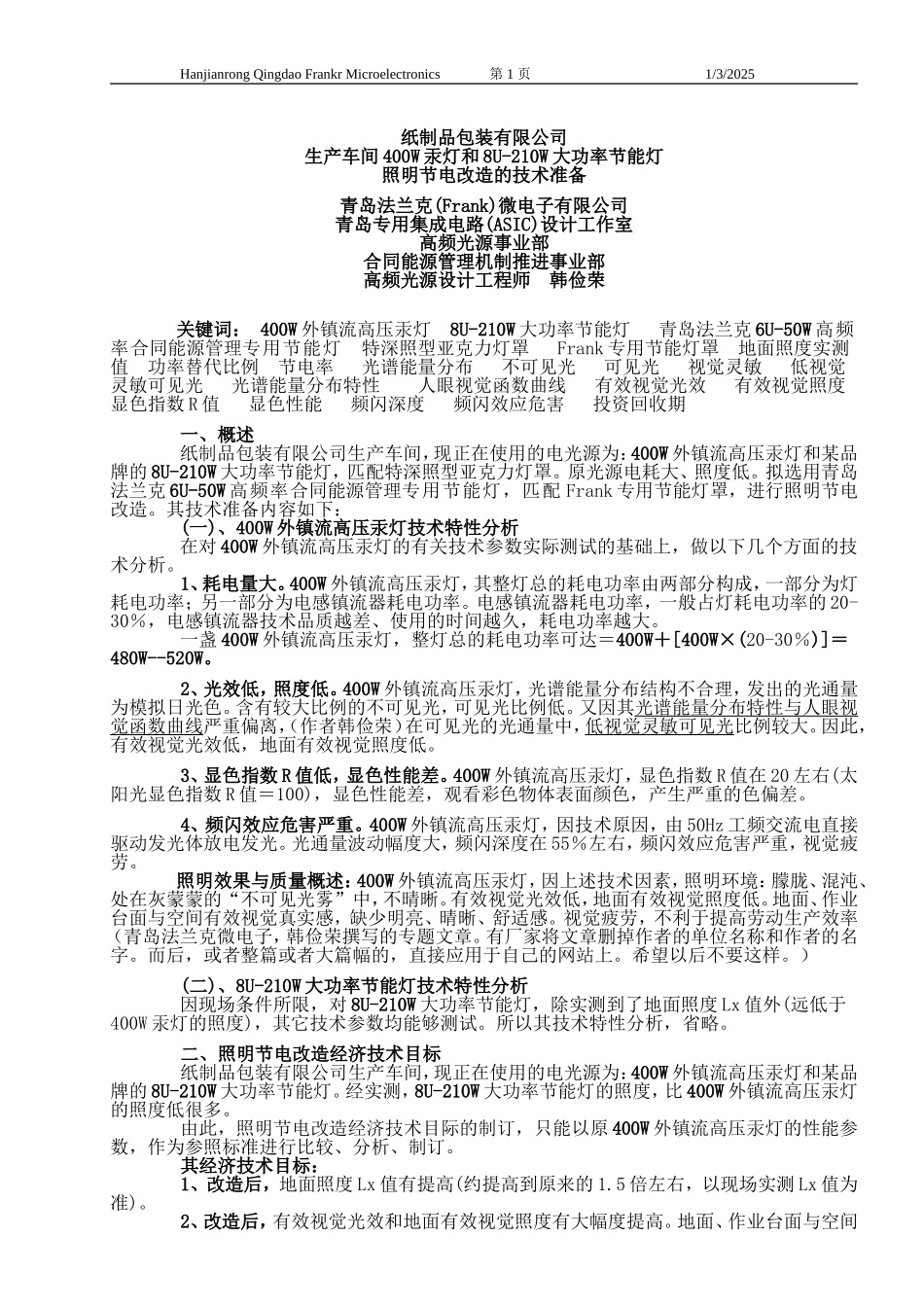

HanjianrongQingdaoFrankrMicroelectronics第1页1/3/2025纸制品包装有限公司生产车间400W汞灯和8U-210W大功率节能灯照明节电改造的技术准备青岛法兰克(Frank)微电子有限公司青岛专用集成电路(ASIC)设计工作室高频光源事业部合同能源管理机制推进事业部高频光源设计工程师韩俭荣关键词：400W外镇流高压汞灯8U-210W大功率节能灯青岛法兰克6U-50W高频率合同能源管理专用节能灯特深照型亚克力灯罩Frank专用节能灯罩地面照度实测值功率替代比例节电率光谱能量分布不可见光可见光视觉灵敏低视觉灵敏可见光光谱能量分布特性人眼视觉函数曲线有效视觉光效有效视觉照度显色指数R值显色性能频闪深度频闪效应危害投资回收期一、概述纸制品包装有限公司生产车间，现正在使用的电光源为：400W外镇流高压汞灯和某品牌的8U-210W大功率节能灯，匹配特深照型亚克力灯罩。原光源电耗大、照度低。拟选用青岛法兰克6U-50W高频率合同能源管理专用节能灯，匹配Frank专用节能灯罩，进行照明节电改造。其技术准备内容如下：(一)、400W外镇流高压汞灯技术特性分析在对400W外镇流高压汞灯的有关技术参数实际测试的基础上，做以下几个方面的技术分析。1、耗电量大。400W外镇流高压汞灯，其整灯总的耗电功率由两部分构成，一部分为灯耗电功率；另一部分为电感镇流器耗电功率。电感镇流器耗电功率，一般占灯耗电功率的20-30％，电感镇流器技术品质越差、使用的时间越久，耗电功率越大。一盏400W外镇流高压汞灯，整灯总的耗电功率可达＝400W＋[400W×(20-30％)]＝480W--520W。2、光效低，照度低。400W外镇流高压汞灯，光谱能量分布结构不合理，发出的光通量为模拟日光色。含有较大比例的不可见光，可见光比例低。又因其光谱能量分布特性与人眼视觉函数曲线严重偏离，（作者韩俭荣）在可见光的光通量中，低视觉灵敏可见光比例较大。因此，有效视觉光效低，地面有效视觉照度低。3、显色指数R值低，显色性能差。400W外镇流高压汞灯，显色指数R值在20左右(太阳光显色指数R值＝100)，显色性能差，观看彩色物体表面颜色，产生严重的色偏差。4、频闪效应危害严重。400W外镇流高压汞灯，因技术原因，由50Hz工频交流电直接驱动发光体放电发光。光通量波动幅度大，频闪深度在55％左右，频闪效应危害严重，视觉疲劳。照明效果与质量概述：400W外镇流高压汞灯，因上述技术因素，照明环境：朦胧、混沌、处在灰蒙蒙的“不可见光雾”中，不晴晰。有效视觉光效低，地面有效视觉照度低。地面、作业台面与空间有效视觉真实感，缺少明亮、晴晰、舒适感。视觉疲劳，不利于提高劳动生产效率（青岛法兰克微电子，韩俭荣撰写的专题文章。有厂家将文章删掉作者的单位名称和作者的名字。而后，或者整篇或者大篇幅的，直接应用于自己的网站上。希望以后不要这样。）(二)、8U-210W大功率节能灯技术特性分析因现场条件所限，对8U-210W大功率节能灯，除实测到了地面照度Lx值外(远低于400W汞灯的照度)，其它技术参数均能够测试。所以其技术特性分析，省略。二、照明节电改造经济技术目标纸制品包装有限公司生产车间，现正在使用的电光源为：400W外镇流高压汞灯和某品牌的8U-210W大功率节能灯。经实测，8U-210W大功率节能灯的照度，比400W外镇流高压汞灯的照度低很多。由此，照明节电改造经济技术目际的制订，只能以原400W外镇流高压汞灯的性能参数，作为参照标准进行比较、分析、制订。其经济技术目标：1、改造后，地面照度Lx值有提高(约提高到原来的1.5倍左右，以现场实测Lx值为准)。2、改造后，有效视觉光效和地面有效视觉照度有大幅度提高。地面、作业台面与空间HanjianrongQingdaoFrankrMicroelectronics第2页1/3/2025有效视觉真实感，明亮、晴晰、舒适。3、改造后，光源耗电功率大幅度下降，较原400W外镇流高压汞灯相比，节电率80％以上(以现场实测值为准)。4、改造后，显色指数R值达82左右，接近于太阳光显色指数R值＝100，观看彩色物体表面颜色，不产生色偏差，色彩饱和度高，颜色逼真。5、改造后，光通量波动小、稳定，无频闪效应危害。观看细小物体，视觉感真实。观看运动物体，运动轨迹真实，不晃眼，空中定位感准确。6、改造后，在每...
