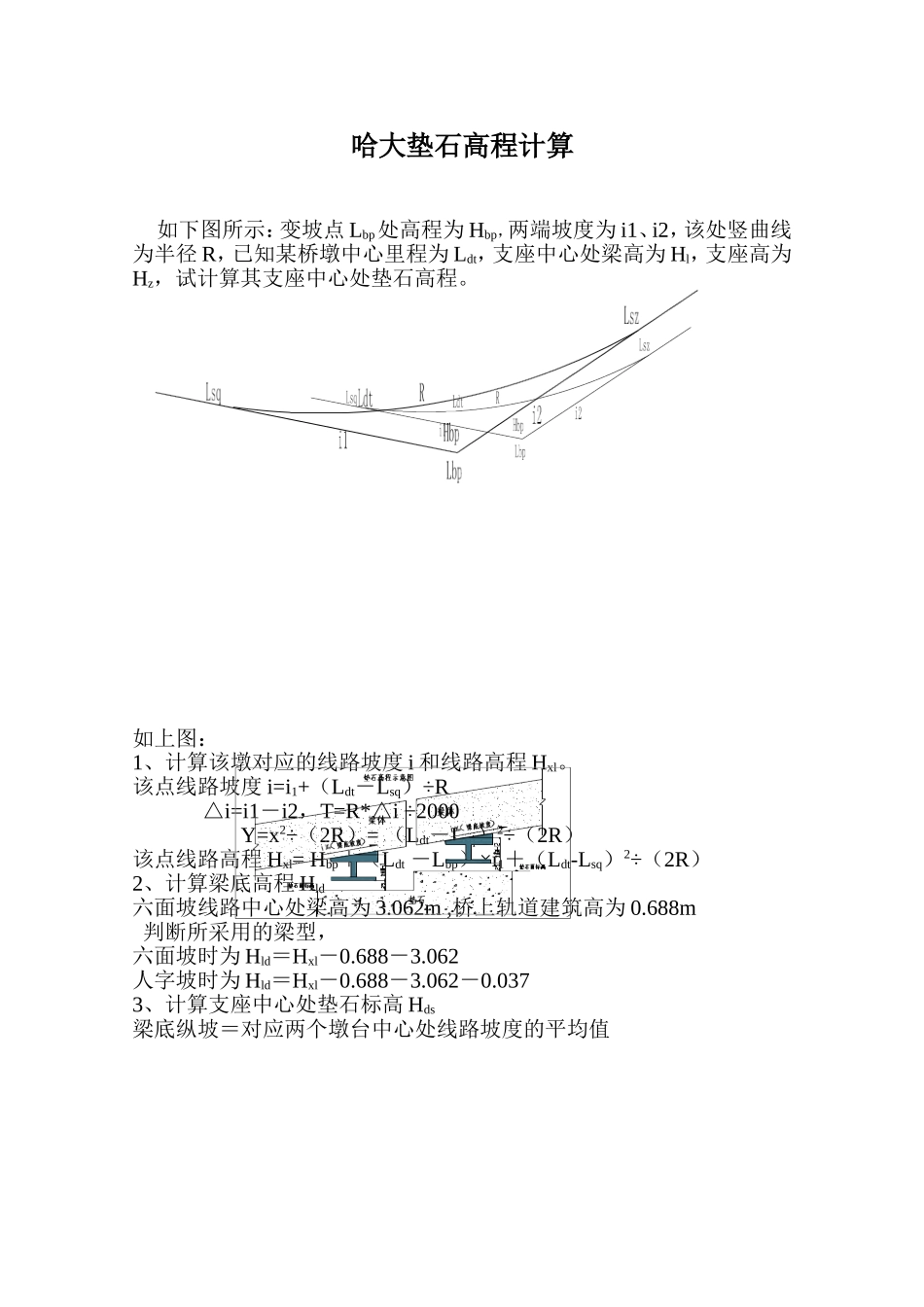

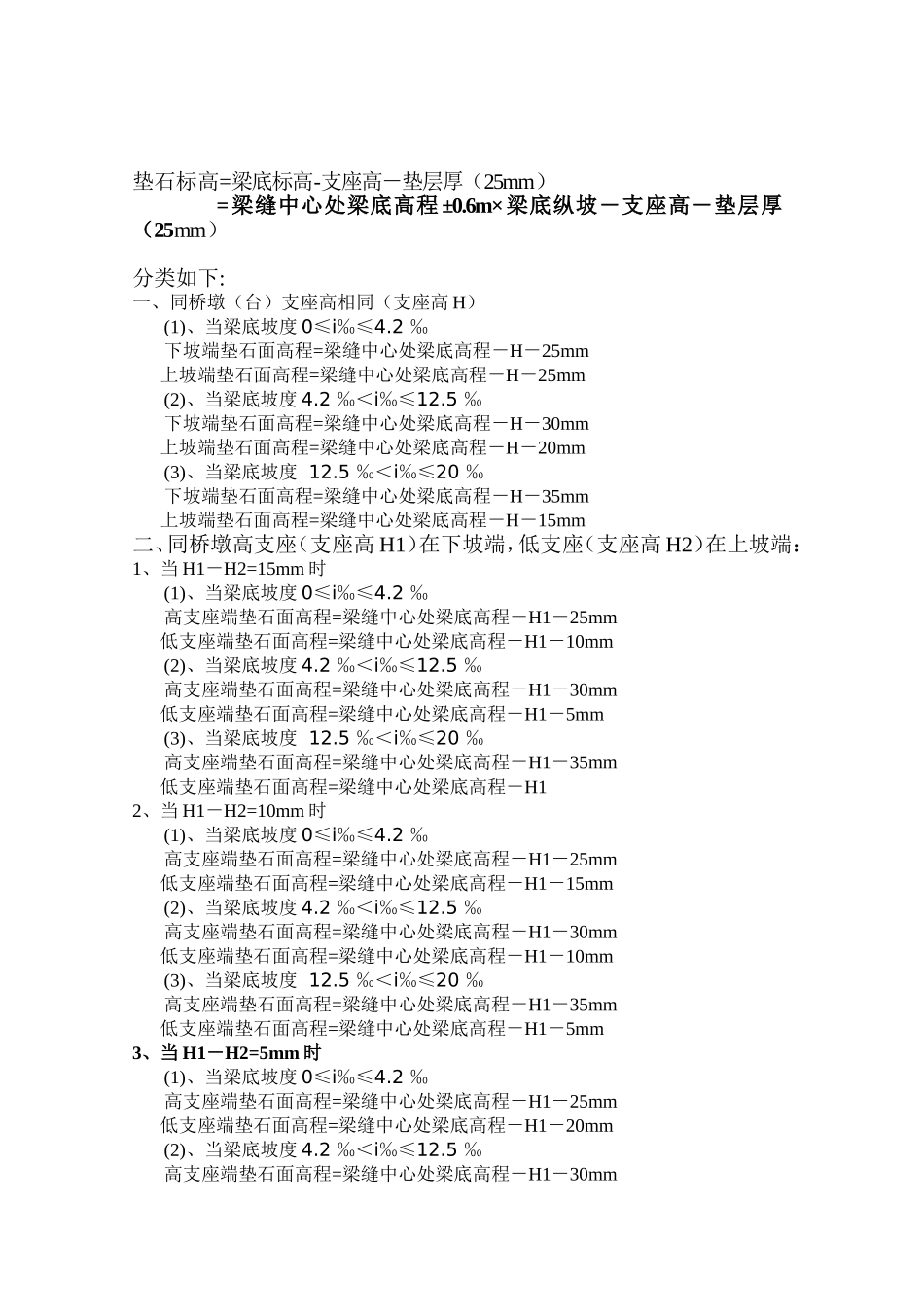

哈大垫石高程计算如下图所示：变坡点Lbp处高程为Hbp，两端坡度为i1、i2，该处竖曲线为半径R，已知某桥墩中心里程为Ldt，支座中心处梁高为Hl，支座高为Hz，试计算其支座中心处垫石高程。如上图：1、计算该墩对应的线路坡度i和线路高程Hxl。该点线路坡度i=i1+（Ldt―Lsq）÷R△i=i1―i2，T=R*△i÷2000Y=x2÷（2R）=（Ldt―Lsq）2÷（2R）该点线路高程Hxl=Hbp＋（Ldt―Lbp）×i1＋（Ldt-Lsq）2÷（2R）2、计算梁底高程Hld六面坡线路中心处梁高为3.062m,桥上轨道建筑高为0.688m判断所采用的梁型，六面坡时为Hld＝Hxl－0.688－3.062人字坡时为Hld＝Hxl－0.688－3.062－0.0373、计算支座中心处垫石标高Hds梁底纵坡＝对应两个墩台中心处线路坡度的平均值垫石标高=梁底标高-支座高－垫层厚（25mm）=梁缝中心处梁底高程±0.6m×梁底纵坡―支座高―垫层厚（25mm）分类如下:一、同桥墩（台）支座高相同（支座高H）(1)、当梁底坡度0≤i‰≤4.2‰下坡端垫石面高程=梁缝中心处梁底高程－H－25mm上坡端垫石面高程=梁缝中心处梁底高程－H－25mm(2)、当梁底坡度4.2‰＜i‰≤12.5‰下坡端垫石面高程=梁缝中心处梁底高程－H－30mm上坡端垫石面高程=梁缝中心处梁底高程－H－20mm(3)、当梁底坡度12.5‰＜i‰≤20‰下坡端垫石面高程=梁缝中心处梁底高程－H－35mm上坡端垫石面高程=梁缝中心处梁底高程－H－15mm二、同桥墩高支座（支座高H1）在下坡端，低支座（支座高H2）在上坡端：1、当H1－H2=15mm时(1)、当梁底坡度0≤i‰≤4.2‰高支座端垫石面高程=梁缝中心处梁底高程－H1－25mm低支座端垫石面高程=梁缝中心处梁底高程－H1－10mm(2)、当梁底坡度4.2‰＜i‰≤12.5‰高支座端垫石面高程=梁缝中心处梁底高程－H1－30mm低支座端垫石面高程=梁缝中心处梁底高程－H1－5mm(3)、当梁底坡度12.5‰＜i‰≤20‰高支座端垫石面高程=梁缝中心处梁底高程－H1－35mm低支座端垫石面高程=梁缝中心处梁底高程－H12、当H1－H2=10mm时(1)、当梁底坡度0≤i‰≤4.2‰高支座端垫石面高程=梁缝中心处梁底高程－H1－25mm低支座端垫石面高程=梁缝中心处梁底高程－H1－15mm(2)、当梁底坡度4.2‰＜i‰≤12.5‰高支座端垫石面高程=梁缝中心处梁底高程－H1－30mm低支座端垫石面高程=梁缝中心处梁底高程－H1－10mm(3)、当梁底坡度12.5‰＜i‰≤20‰高支座端垫石面高程=梁缝中心处梁底高程－H1－35mm低支座端垫石面高程=梁缝中心处梁底高程－H1－5mm3、当H1－H2=5mm时(1)、当梁底坡度0≤i‰≤4.2‰高支座端垫石面高程=梁缝中心处梁底高程－H1－25mm低支座端垫石面高程=梁缝中心处梁底高程－H1－20mm(2)、当梁底坡度4.2‰＜i‰≤12.5‰高支座端垫石面高程=梁缝中心处梁底高程－H1－30mm低支座端垫石面高程=梁缝中心处梁底高程－H1－15mm(3)、当梁底坡度12.5‰＜i‰≤20‰高支座端垫石面高程=梁缝中心处梁底高程－H1－35mm低支座端垫石面高程=梁缝中心处梁底高程－H1－10mm三、同桥墩高支座（支座高H1）在上坡端，低支座（支座高H2）在下坡端：1、当H1－H2=15mm时(1)、当梁底坡度0≤i‰≤4.2‰高支座端垫石面高程=梁缝中心处梁底高程－H1－25mm低支座端垫石面高程=梁缝中心处梁底高程－H1－10mm(2)、当梁底坡度4.2‰＜i‰≤12.5‰高支座端垫石面高程=梁缝中心处梁底高程－H1－20mm低支座端垫石面高程=梁缝中心处梁底高程－H1－15mm(3)、当梁底坡度12.5‰＜i‰≤20‰高支座端垫石面高程=梁缝中心处梁底高程－H1－15mm低支座端垫石面高程=梁缝中心处梁底高程－H1－20mm2、当H1－H2=10mm时(1)、当梁底坡度0≤i‰≤4.2‰高支座端垫石面高程=梁缝中心处梁底高程－H1－25mm低支座端垫石面高程=梁缝中心处梁底高程－H1－15mm(2)、当梁底坡度4.2‰＜i‰≤12.5‰高支座端垫石面高程=梁缝中心处梁底高程－H1－20mm低支座端垫石面高程=梁缝中心处梁底高程－H1－20mm(3)、当梁底坡度12.5‰＜i‰≤20‰高支座端垫石面高程=梁缝中心处梁底高程－H1－15mm低支座端垫石面高程=梁缝中心处梁底高程－H1－25mm3、当H1－H2=5mm时(1)、当梁底坡度0≤i‰≤4.2‰高支座端垫石面高程=梁缝中心处梁底高程－H1－25mm低支座端垫石面高程=梁缝中心处梁底高程－H1－20mm...
