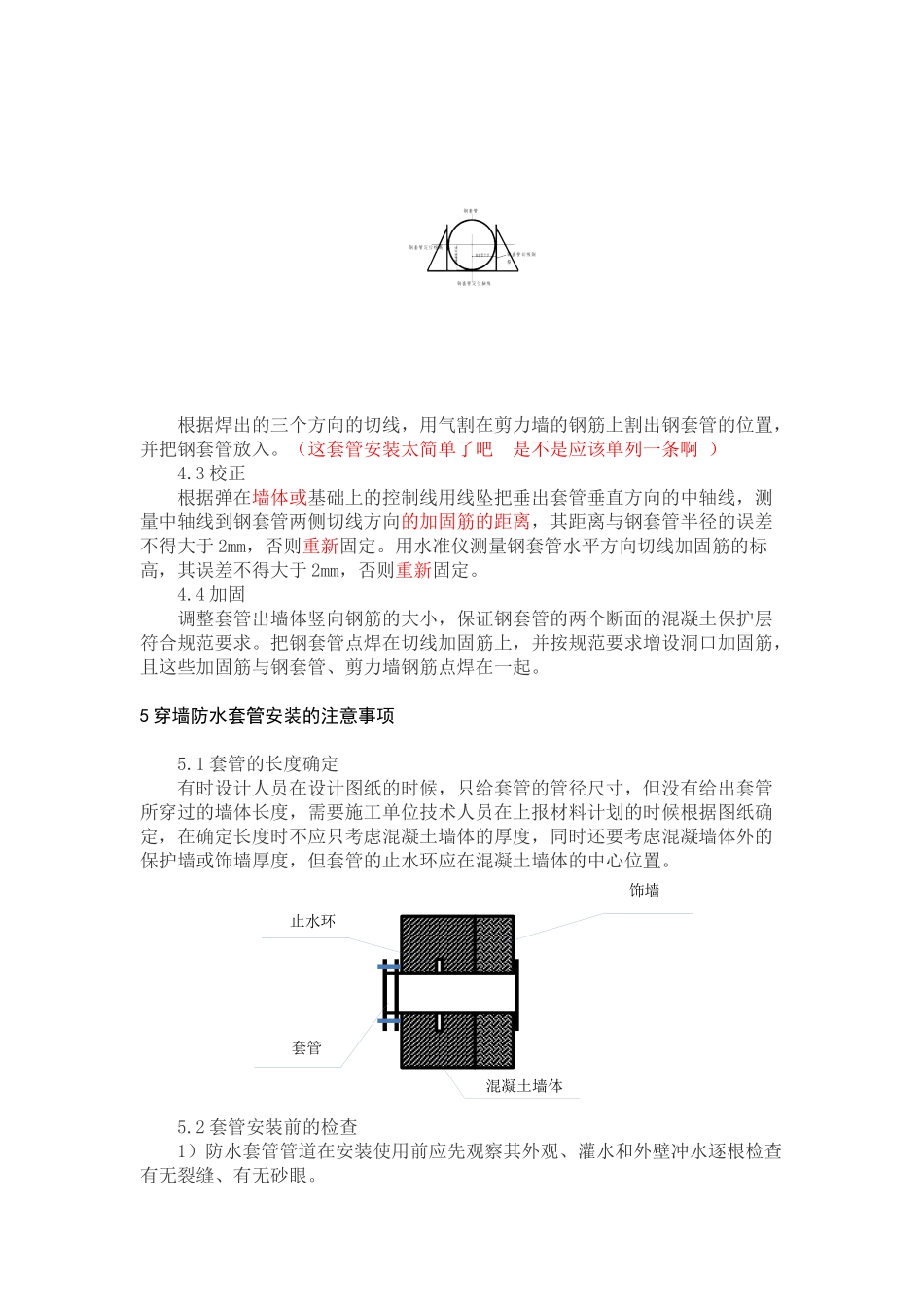

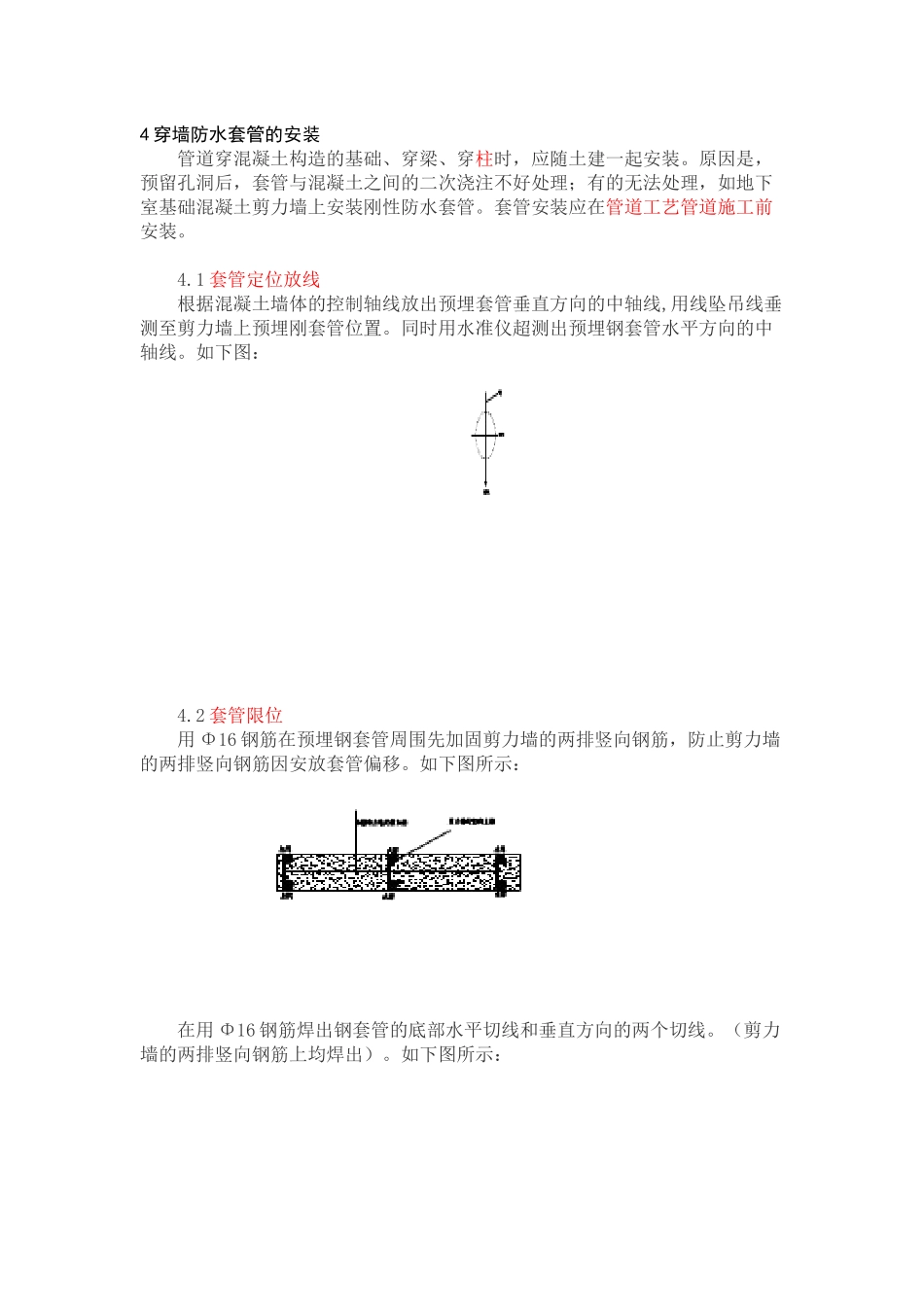

混凝土墙体内的穿墙套管制作与安装大庆油田工程建设有限公司油建公司研究院项目部杨成哲郑伟曹洪军张少虎温庆国摘要:目前，大型的建筑结构中，混凝土施工时必不可少的一项，我今年参建的设备用房工程的地下综合管沟就是全封闭的混凝土结构，其中工艺管道穿过地下室或地下构筑物外墙处，应采用防水套管。本文主要介绍混凝土墙体内穿墙套管的分类与安装。关键词:穿墙套管、混凝土墙体我单位承建勘探开发研究院实验中心工程中，设计人员将地下给排水及采暖管线均设计在混凝土地下综合管沟中，该工程工艺管线穿墙数量特别多，共安装穿墙防水套管170个。本文将介绍混凝土穿墙防水套管在施工的安装。1穿墙防水套管的分类防水套管分为柔性防水套管和刚性防水套管1.1柔性防水套管：外部焊接止水翼环，内部设有密封垫，法兰内丝连接，根据管道安装的实际情况设计订制，用于需要做防水的墙体，防止结构渗水。1.2刚性防水套管：套管外壁焊接防水翼环。根据设计院下发结构工程图纸，提前将防水套管预埋于混凝土墙内，如果仅仅是考虑管道的穿墙，而不考虑穿墙后，墙体两面的防水性能以及管道的位移变形，就可以选用刚性防水套管。2穿墙防水套管的作用1）管道穿越混凝土墙体时需要增加保护管道，当建筑物发生沉降时，通过管道和套管间的缝隙，以祢补管道随建筑物沉降的差值，减低建筑物对管道的压力。2）管道穿三缝（伸缩缝、沉降缝、防震缝）时，为保证管道不被建筑物三缝两侧的不均于沉降而折断、或扭曲等，通常，也要设套管。3）套管的设置还可以避免更换管道时对墙体的破坏，如果不设套管,有管线在穿越需要防水混凝土墙体时，在管线穿越处有水渗出；或更换已建管线的时候会对已建墙体进行破坏。3混凝土穿墙防水套管的制作穿墙防水套管的做法见给水排水标准图集02S404。本工程所采用的防水套管为柔性防水套管B型1）根据工艺管线以及穿越墙体的厚度确定套管口径与套管的长度，套管管径应比穿过的干管和立管大1～2径。套管的长度，用于水平管段时，应与外墙平齐。用于过楼板处，一般房间应高出地面20～30mm。2）根据图集进行下料、组对、焊接。3）套管焊接完成后，打掉毛刺、除锈，管内外要防腐。4穿墙防水套管的安装管道穿混凝土构造的基础、穿梁、穿柱时，应随土建一起安装。原因是，预留孔洞后，套管与混凝土之间的二次浇注不好处理；有的无法处理，如地下室基础混凝土剪力墙上安装刚性防水套管。套管安装应在管道工艺管道施工前安装。4.1套管定位放线根据混凝土墙体的控制轴线放出预埋套管垂直方向的中轴线,用线坠吊线垂测至剪力墙上预埋刚套管位置。同时用水准仪超测出预埋钢套管水平方向的中轴线。如下图：4.2套管限位用Φ16钢筋在预埋钢套管周围先加固剪力墙的两排竖向钢筋，防止剪力墙的两排竖向钢筋因安放套管偏移。如下图所示：在用Φ16钢筋焊出钢套管的底部水平切线和垂直方向的两个切线。（剪力墙的两排竖向钢筋上均焊出）。如下图所示：饰墙套管止水环混凝土墙体根据焊出的三个方向的切线，用气割在剪力墙的钢筋上割出钢套管的位置，并把钢套管放入。（这套管安装太简单了吧是不是应该单列一条啊）4.3校正根据弹在墙体或基础上的控制线用线坠把垂出套管垂直方向的中轴线，测量中轴线到钢套管两侧切线方向的加固筋的距离，其距离与钢套管半径的误差不得大于2mm，否则重新固定。用水准仪测量钢套管水平方向切线加固筋的标高，其误差不得大于2mm，否则重新固定。4.4加固调整套管出墙体竖向钢筋的大小，保证钢套管的两个断面的混凝土保护层符合规范要求。把钢套管点焊在切线加固筋上，并按规范要求增设洞口加固筋，且这些加固筋与钢套管、剪力墙钢筋点焊在一起。5穿墙防水套管安装的注意事项5.1套管的长度确定有时设计人员在设计图纸的时候，只给套管的管径尺寸，但没有给出套管所穿过的墙体长度，需要施工单位技术人员在上报材料计划的时候根据图纸确定，在确定长度时不应只考虑混凝土墙体的厚度，同时还要考虑混凝墙体外的保护墙或饰墙厚度，但套管的止水环应在混凝土墙体的中心位置。5.2套管安装前的检查1）防水套管管道在安装使用前应先观察其外观、灌水和外壁冲水逐根检查有无裂缝...
