排水检查井及管道安装专项技术交底VIP免费

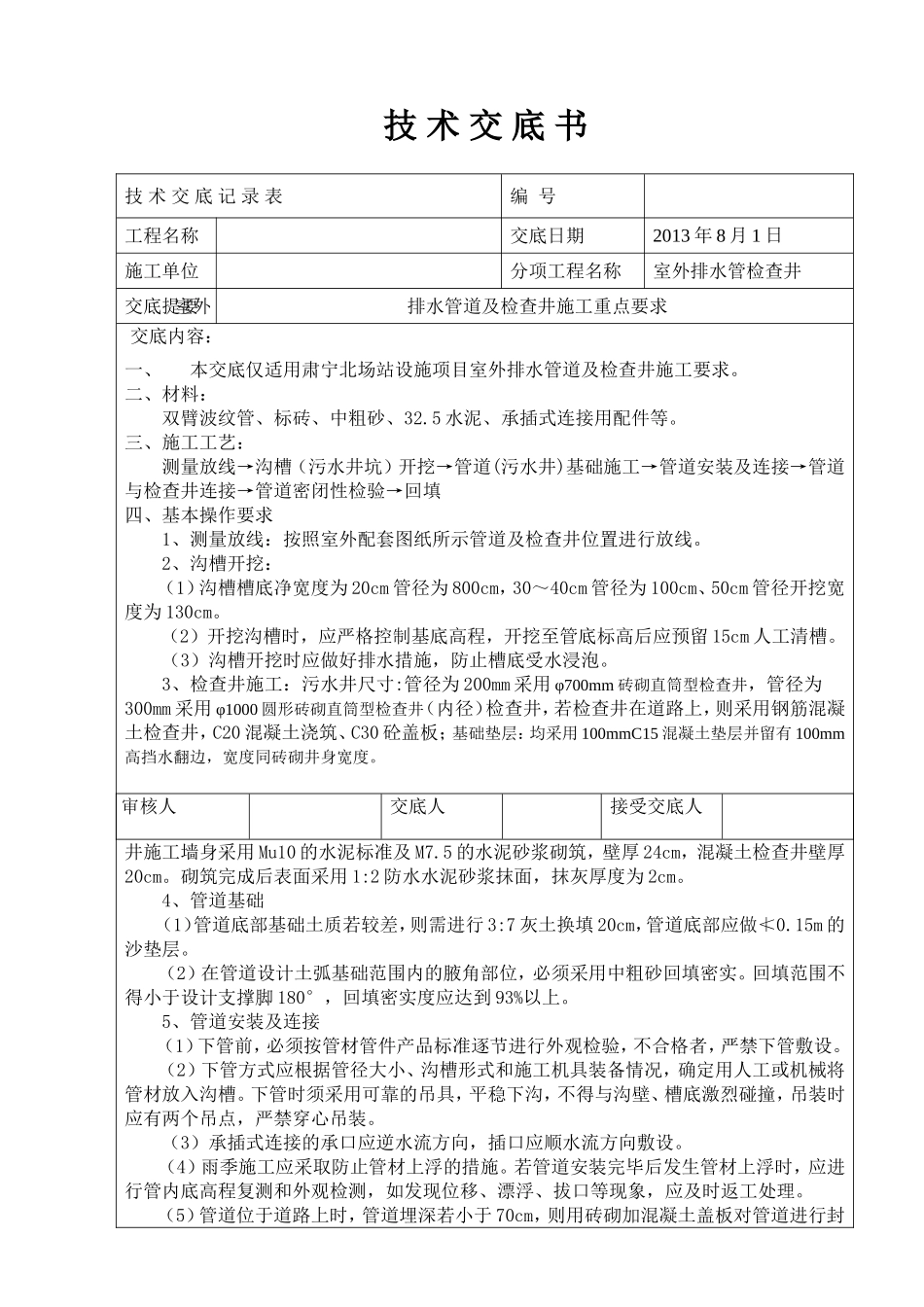

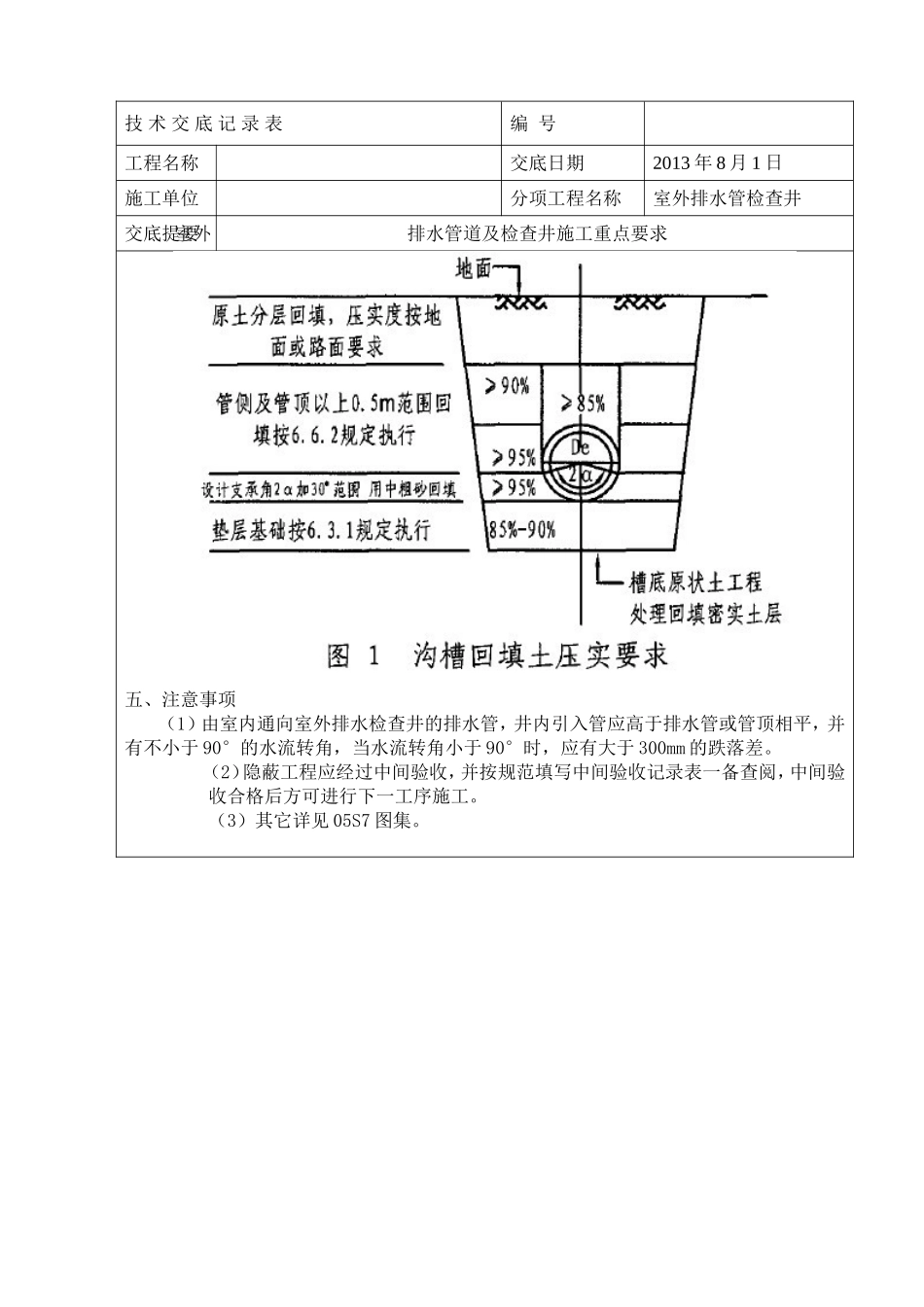

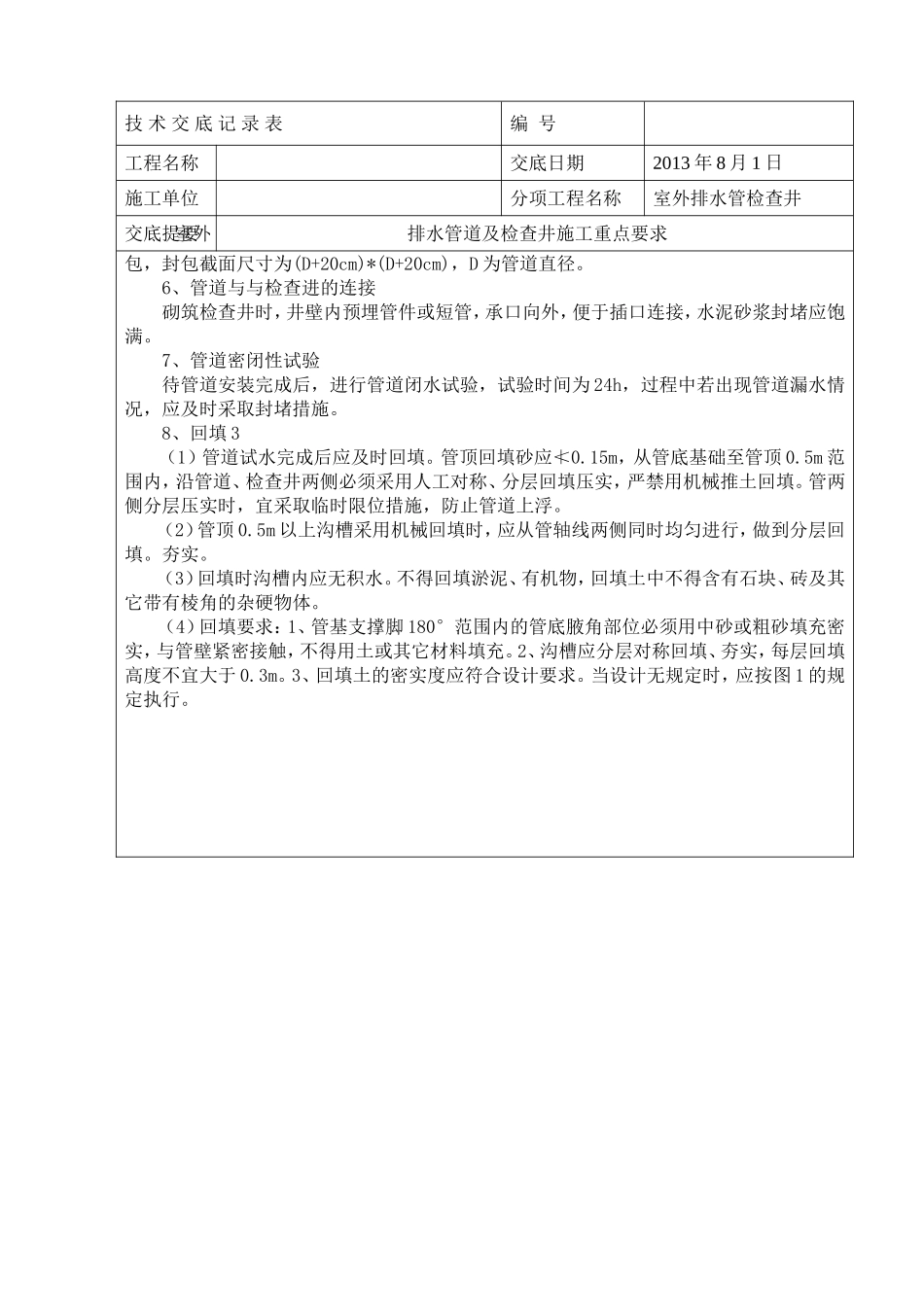

技术交底书技术交底记录表编号工程名称交底日期2013年8月1日施工单位分项工程名称室外排水管检查井交底提要室外排水管道及检查井施工重点要求交底内容：一、本交底仅适用肃宁北场站设施项目室外排水管道及检查井施工要求。二、材料：双臂波纹管、标砖、中粗砂、32.5水泥、承插式连接用配件等。三、施工工艺：测量放线→沟槽（污水井坑）开挖→管道(污水井)基础施工→管道安装及连接→管道与检查井连接→管道密闭性检验→回填四、基本操作要求1、测量放线：按照室外配套图纸所示管道及检查井位置进行放线。2、沟槽开挖：（1）沟槽槽底净宽度为20cm管径为800cm，30～40cm管径为100cm、50cm管径开挖宽度为130cm。（2）开挖沟槽时，应严格控制基底高程，开挖至管底标高后应预留15cm人工清槽。（3）沟槽开挖时应做好排水措施，防止槽底受水浸泡。3、检查井施工：污水井尺寸:管径为200mm采用φ700mm砖砌直筒型检查井，管径为300mm采用φ1000圆形砖砌直筒型检查井（内径）检查井，若检查井在道路上，则采用钢筋混凝土检查井，C20混凝土浇筑、C30砼盖板；基础垫层：均采用100mmC15混凝土垫层并留有100mm高挡水翻边，宽度同砖砌井身宽度。审核人交底人接受交底人井施工墙身采用Mu10的水泥标准及M7.5的水泥砂浆砌筑，壁厚24cm，混凝土检查井壁厚20cm。砌筑完成后表面采用1:2防水水泥砂浆抹面，抹灰厚度为2cm。4、管道基础（1）管道底部基础土质若较差，则需进行3:7灰土换填20cm，管道底部应做≮0.15m的沙垫层。（2）在管道设计土弧基础范围内的腋角部位，必须采用中粗砂回填密实。回填范围不得小于设计支撑脚180°，回填密实度应达到93%以上。5、管道安装及连接（1）下管前，必须按管材管件产品标准逐节进行外观检验，不合格者，严禁下管敷设。（2）下管方式应根据管径大小、沟槽形式和施工机具装备情况，确定用人工或机械将管材放入沟槽。下管时须采用可靠的吊具，平稳下沟，不得与沟壁、槽底激烈碰撞，吊装时应有两个吊点，严禁穿心吊装。（3）承插式连接的承口应逆水流方向，插口应顺水流方向敷设。（4）雨季施工应采取防止管材上浮的措施。若管道安装完毕后发生管材上浮时，应进行管内底高程复测和外观检测，如发现位移、漂浮、拔口等现象，应及时返工处理。（5）管道位于道路上时，管道埋深若小于70cm，则用砖砌加混凝土盖板对管道进行封技术交底记录表编号工程名称交底日期2013年8月1日施工单位分项工程名称室外排水管检查井交底提要室外排水管道及检查井施工重点要求包，封包截面尺寸为(D+20cm)*(D+20cm)，D为管道直径。6、管道与与检查进的连接砌筑检查井时，井壁内预埋管件或短管，承口向外，便于插口连接，水泥砂浆封堵应饱满。7、管道密闭性试验待管道安装完成后，进行管道闭水试验，试验时间为24h，过程中若出现管道漏水情况，应及时采取封堵措施。8、回填3（1）管道试水完成后应及时回填。管顶回填砂应≮0.15m，从管底基础至管顶0.5m范围内，沿管道、检查井两侧必须采用人工对称、分层回填压实，严禁用机械推土回填。管两侧分层压实时，宜采取临时限位措施，防止管道上浮。（2）管顶0.5m以上沟槽采用机械回填时，应从管轴线两侧同时均匀进行，做到分层回填。夯实。（3）回填时沟槽内应无积水。不得回填淤泥、有机物，回填土中不得含有石块、砖及其它带有棱角的杂硬物体。（4）回填要求：1、管基支撑脚180°范围内的管底腋角部位必须用中砂或粗砂填充密实，与管壁紧密接触，不得用土或其它材料填充。2、沟槽应分层对称回填、夯实，每层回填高度不宜大于0.3m。3、回填土的密实度应符合设计要求。当设计无规定时，应按图1的规定执行。技术交底记录表编号工程名称交底日期2013年8月1日施工单位分项工程名称室外排水管检查井交底提要室外排水管道及检查井施工重点要求五、注意事项（1）由室内通向室外排水检查井的排水管，井内引入管应高于排水管或管顶相平，并有不小于90°的水流转角，当水流转角小于90°时，应有大于300mm的跌落差。（2）隐蔽工程应经过中间验收，并按规范填写中间验收记录表一备查阅，中间验收合格后方可进行下一工序施工。（3）其它详见05S7图集。
