智能机房整体设计方案VIP专享VIP免费

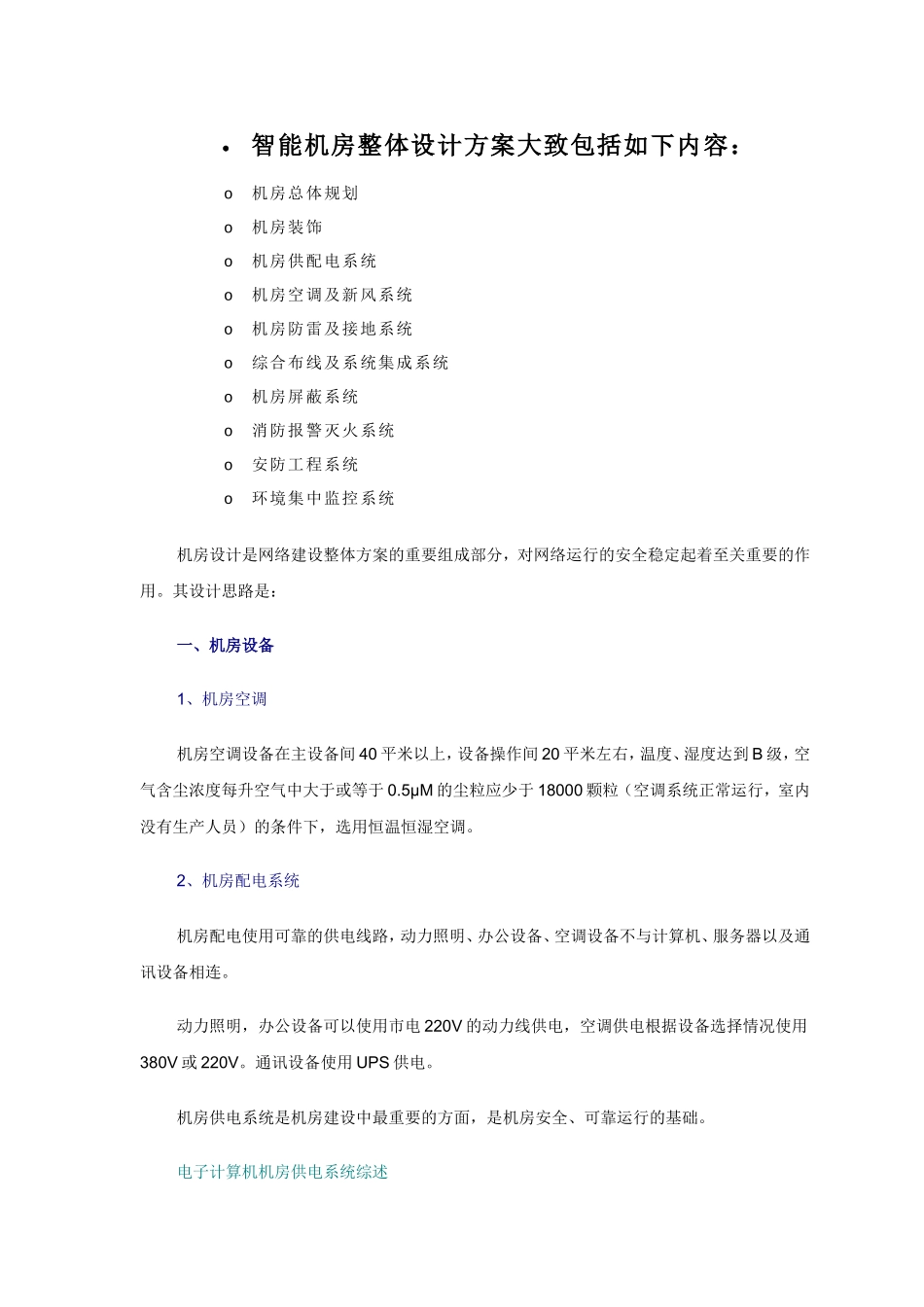

智能机房整体设计方案大致包括如下内容：o机房总体规划o机房装饰o机房供配电系统o机房空调及新风系统o机房防雷及接地系统o综合布线及系统集成系统o机房屏蔽系统o消防报警灭火系统o安防工程系统o环境集中监控系统机房设计是网络建设整体方案的重要组成部分，对网络运行的安全稳定起着至关重要的作用。其设计思路是：一、机房设备1、机房空调机房空调设备在主设备间40平米以上，设备操作间20平米左右，温度、湿度达到B级，空气含尘浓度每升空气中大于或等于0.5μM的尘粒应少于18000颗粒（空调系统正常运行，室内没有生产人员）的条件下，选用恒温恒湿空调。2、机房配电系统机房配电使用可靠的供电线路，动力照明、办公设备、空调设备不与计算机、服务器以及通讯设备相连。动力照明，办公设备可以使用市电220V的动力线供电，空调供电根据设备选择情况使用380V或220V。通讯设备使用UPS供电。机房供电系统是机房建设中最重要的方面，是机房安全、可靠运行的基础。电子计算机机房供电系统综述电子监控机房的用电负荷等级和供电要求应满足《供配电系统设计规范》GB50052－95，其供配电系统应采用电压等级220V/380V，频率工频50HZ或中频400HZ～1000HZ的TN－S或TN－C－S系统，电子计算机的主机电源系统按设备的要求确定。电子监控机房供配电系统应考虑系统扩展、升级的可能，并应预留备用容量。计算机电源系统应限制接入非线性负荷，以保持电源的正弦性。照明照度是监控机房电气设计中十分重要的环节，也是保证计算机操作人员工作环境的重要指标，机房照度标准的取值应符合下列规定：1）主机房的平均照度可按200、300、500LX取值。2）基本工作间、第一辅助房间的平均照度可按100、150、200LX取值。3）第一、第二辅助房间按现行照明设计标准的规定取值。机房照度标准的取值应符合下列规定：间歇运行的机房取低值；持续运行的机房取中值；连续运行的机房取高值；无窗建筑的机房取中值或高值。工作区内一般照度的均匀度（最低照度与平均照度之比）不宜小于0.7，非工作区内一般照度的均匀度不宜小于0.2。电子监控机房故障照明照度为一般照明的1/10，安全出口标志灯照度不低于0.5lx。同时要分为三级设定眩光限制1）使视觉作业不处在照明光源与眼睛形成的镜面反射角上。2）采用发光表面积较大，亮度低，光扩散性好的灯具。3）视觉作业处家具和工作房间内应采用无光泽表面。3、机房接地系统计算机系统接地按国家标准直流接地电阻一般要求不大于4欧,防雷保护地的接地电阻不应大于10欧。交流工作的接地电阻不应大于4欧,安全保护地接地电阻不应大于4欧。接地是以接地电流量流动为目标,因此接地电阻越小越好。室内接地方式有以下四种：1）交流工作接地，接地电阻不应大于4Ω；2）安全保护接地，接地电阻不应大于4Ω；3）直流工作接地，接地电阻应按计算机系统具体要求确定；4）防雷接地，应按现行国家标准《建筑防雷设计规范》执行。室外接地电阻数值应在要求范围之内越小越好;要考虑各种腐蚀因素应做防腐蚀处理;计算机地线和建筑避雷针地不可公用,要有一定距离;接地的引线接点要易于测量,接地引线线径应大于或等于三十五平方毫米。除上述各项之外，还应有不间断电源及消防系统的设计方案。二、机房装修机房装修主要是为了减少机房起尘，较少电磁干扰，方便布线，保持整洁。装修主要包括：机房墙面，机房地面，机房布线，机房吊顶几个方面。我们建议采用全钢地板，铝塑板墙面及铝合金微孔吸音天花吊顶。全钢地板是在压铸的金属壳中浇注水泥，金属外壳的电导率很高，防静电性能突出。此外，全钢地板科学的力学结构使它的承载能力比同等规格的其它地板高30％。机房墙面铝塑板特点是颜色均匀、表面平整,制作方便，但这种复合板存在缺点是在复合板的中间夹层含有毒成份，在燃烧或达高温时放毒气，用在内外墙面均对环境有污染，同时铝板和PVC夹层是用胶结压合，其复合强度不高。铝合金微孔吸音天花吊顶特点是机械强度高，不受潮，不变形，不起尘，容易清洁，且有吸音效果，色调柔和、不产生弦光。计算机机房设计方案一、机房电源三路高压供电对于电脑中心机房，为保证计算机连续运行，充分发挥UPS的作用，...
