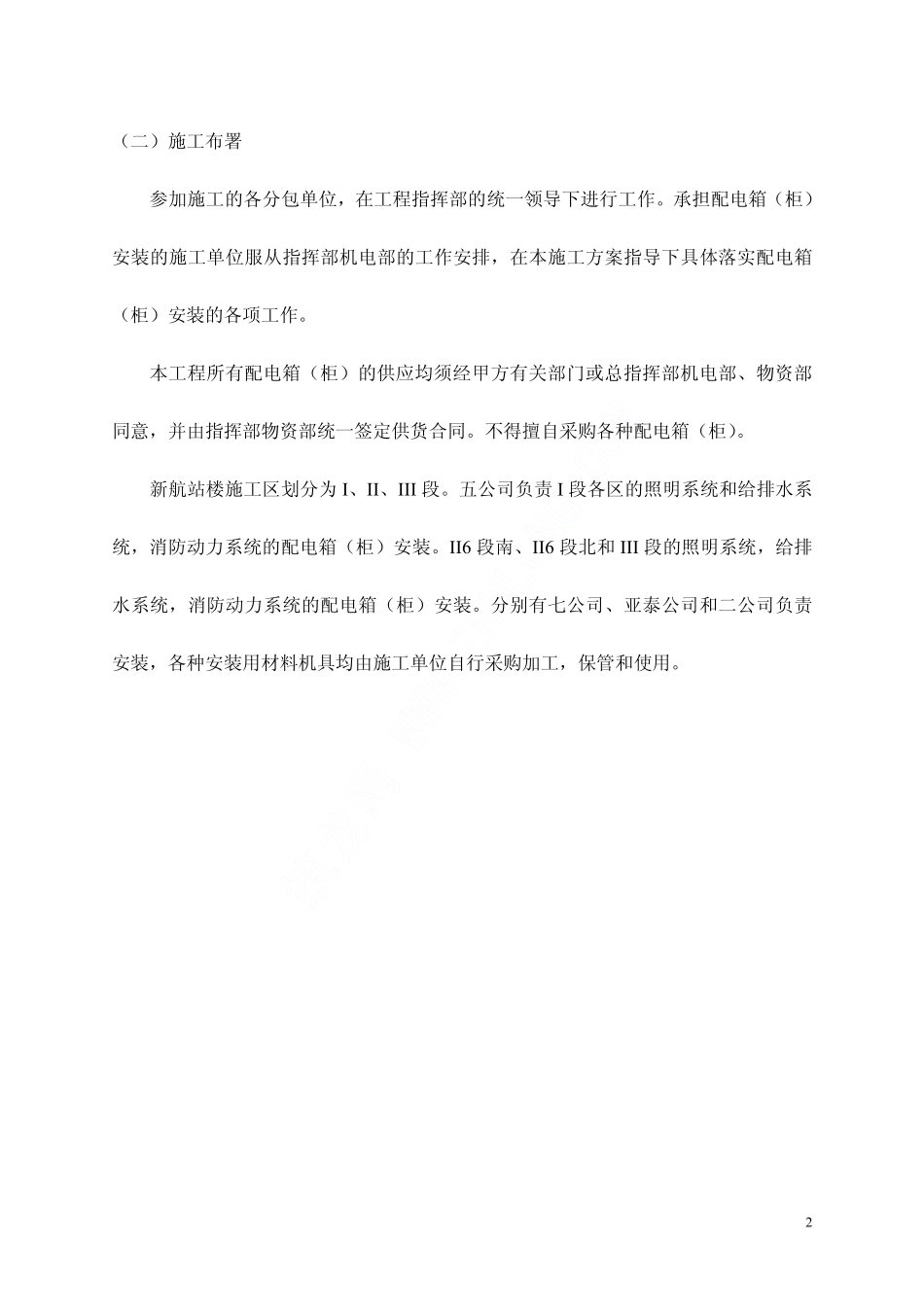

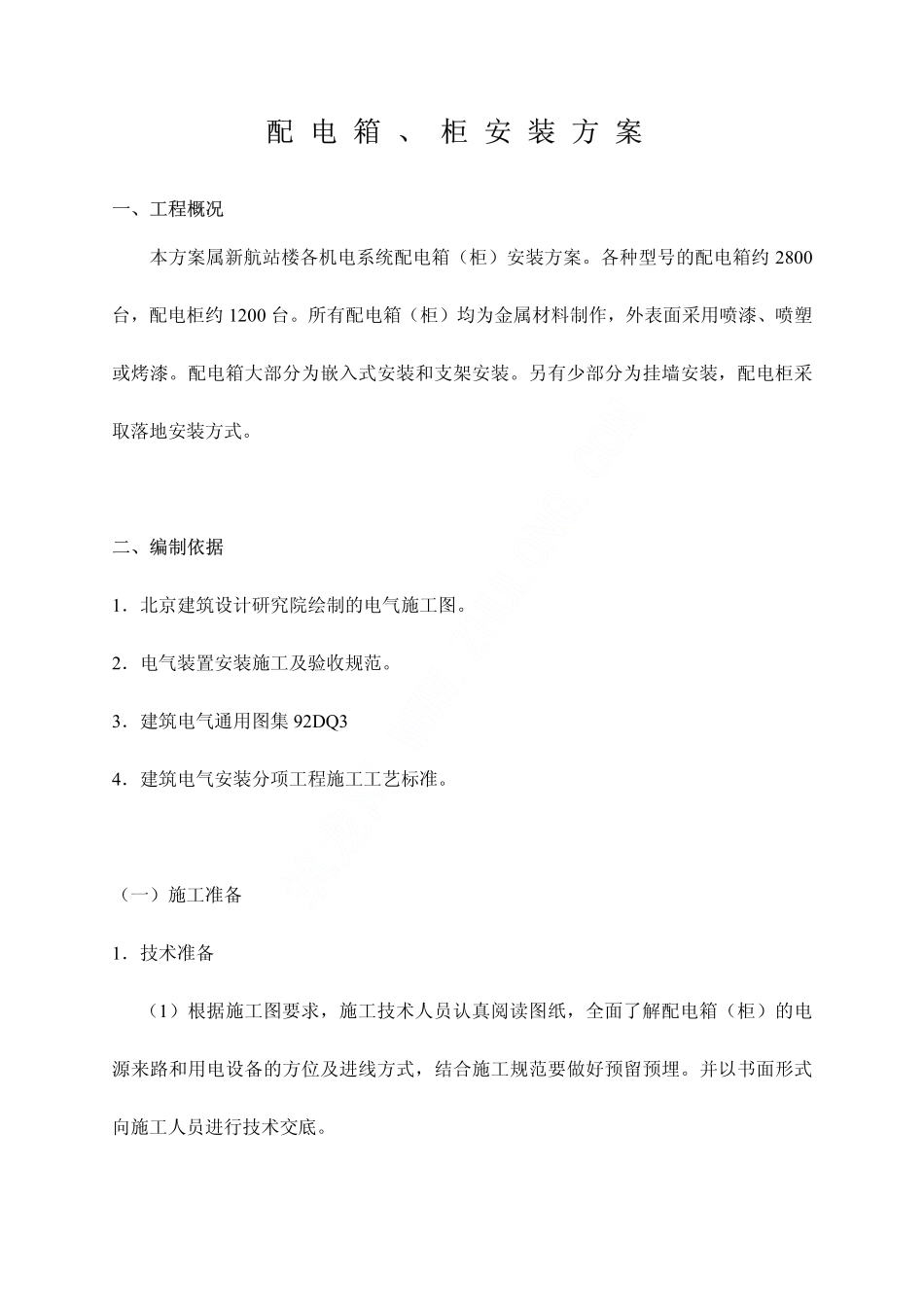

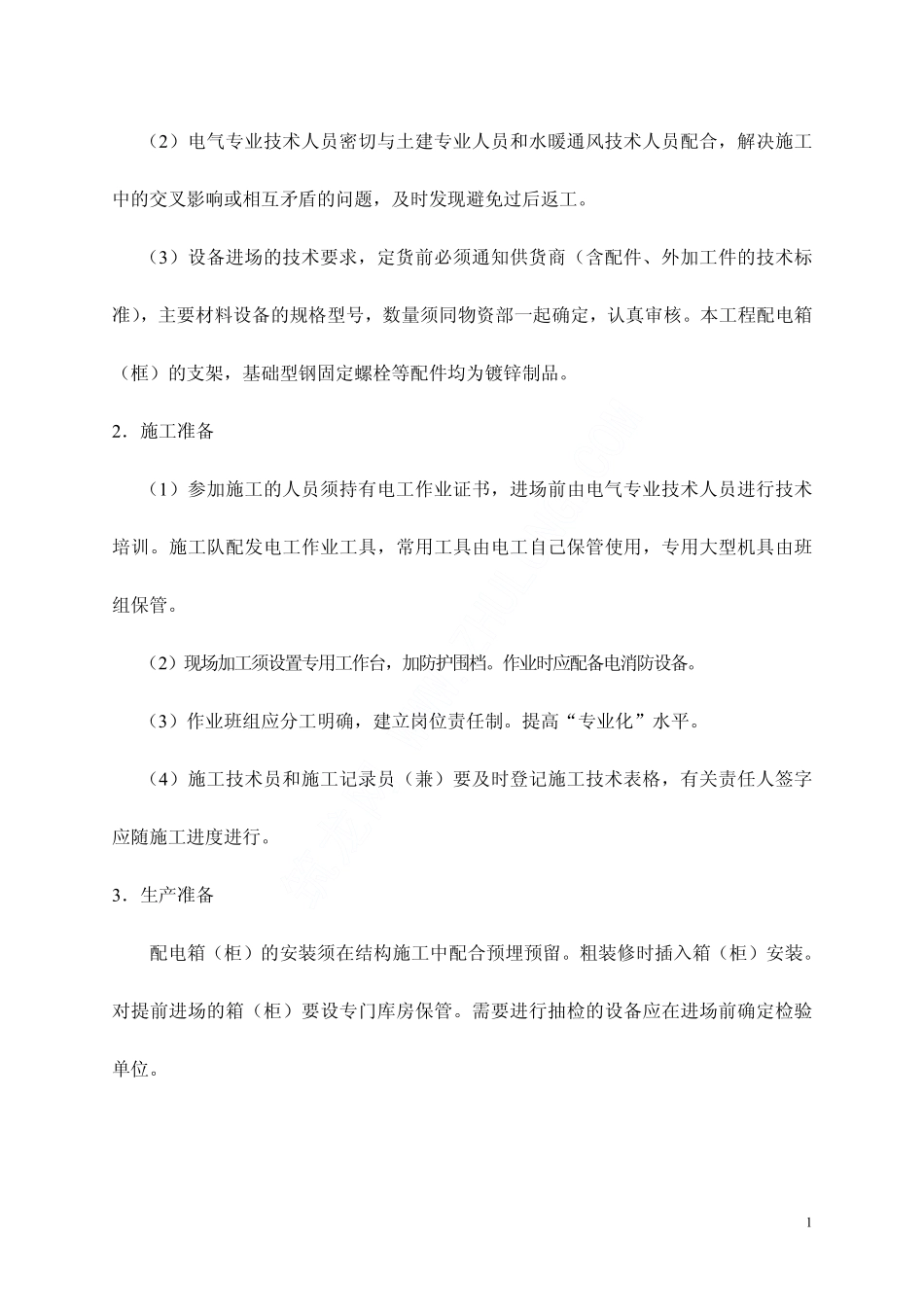

筑龙网WWW.ZHULONG.COM配电箱、柜安装方案一、工程概况本方案属新航站楼各机电系统配电箱(柜)安装方案。各种型号的配电箱约2800台,配电柜约1200台。所有配电箱(柜)均为金属材料制作,外表面采用喷漆、喷塑或烤漆。配电箱大部分为嵌入式安装和支架安装。另有少部分为挂墙安装,配电柜采取落地安装方式。二、编制依据1.北京建筑设计研究院绘制的电气施工图。2.电气装置安装施工及验收规范。3.建筑电气通用图集92DQ34.建筑电气安装分项工程施工工艺标准。(一)施工准备1.技术准备(1)根据施工图要求,施工技术人员认真阅读图纸,全面了解配电箱(柜)的电源来路和用电设备的方位及进线方式,结合施工规范要做好预留预埋。并以书面形式向施工人员进行技术交底。筑龙网WWW.ZHULONG.COM1(2)电气专业技术人员密切与土建专业人员和水暖通风技术人员配合,解决施工中的交叉影响或相互矛盾的问题,及时发现避免过后返工。(3)设备进场的技术要求,定货前必须通知供货商(含配件、外加工件的技术标准),主要材料设备的规格型号,数量须同物资部一起确定,认真审核。本工程配电箱(框)的支架,基础型钢固定螺栓等配件均为镀锌制品。2.施工准备(1)参加施工的人员须持有电工作业证书,进场前由电气专业技术人员进行技术培训。施工队配发电工作业工具,常用工具由电工自己保管使用,专用大型机具由班组保管。(2)现场加工须设置专用工作台,加防护围档。作业时应配备电消防设备。(3)作业班组应分工明确,建立岗位责任制。提高“专业化”水平。(4)施工技术员和施工记录员(兼)要及时登记施工技术表格,有关责任人签字应随施工进度进行。3.生产准备配电箱(柜)的安装须在结构施工中配合预埋预留。粗装修时插入箱(柜)安装。对提前进场的箱(柜)要设专门库房保管。需要进行抽检的设备应在进场前确定检验单位。筑龙网WWW.ZHULONG.COM2(二)施工布署参加施工的各分包单位,在工程指挥部的统一领导下进行工作。承担配电箱(柜)安装的施工单位服从指挥部机电部的工作安排,在本施工方案指导下具体落实配电箱(柜)安装的各项工作。本工程所有配电箱(柜)的供应均须经甲方有关部门或总指挥部机电部、物资部同意,并由指挥部物资部统一签定供货合同。不得擅自采购各种配电箱(柜)。新航站楼施工区划分为I、II、III段。五公司负责I段各区的照明系统和给排水系统,消防动力系统的配电箱(柜)安装。II6段南、II6段北和III段的照明系统,给排水系统,消防动力系统的配电箱(柜)安装。分别有七公司、亚泰公司和二公司负责安装,各种安装用材料机具均由施工单位自行采购加工,保管和使用。筑龙网WWW.ZHULONG.COM3四、施工工艺与方法:1.工艺流程设备开箱检查配电柜基础型钢制作安装配电箱体现场预埋配电柜母线配制电线管路与箱体连接柜体与桥架连接电器安装板固定母线导线连接检查调整送电试运行验收2.设备开箱检查设备到达现场后,应存放在室内或能避雨、雪、风、沙的干燥场所。施工单位与监理公司共同约定开箱检查验收时间。验收时认真做好记录。制造厂的技术文件应齐筑龙网WWW.ZHULONG.COM4全,型号、规格应符合设计要求,附件备件齐全。配电箱(柜)本体外观应无损伤或变形,内部器件完好无损。搬动箱(柜)时要固定牢靠,防止磕碰,避免元件、仪表受损。3.基础型钢制作安装配电柜需要安装在基础型钢上,型钢采用5-10号槽钢或L50×5角钢制作。制作完成后需除锈刷防锈漆。基础型钢上的安装孔应用电钻打孔,不得用电所气焊加工。基础型钢与地面固定时采用膨胀螺栓固定的方法。需要找平时用垫铁找平,不准使用木质或塑料板材做支垫物。配电柜基础型钢采用40×4镀锌扁钢与接地网进行焊接,焊接搭接面为扁钢宽度的两倍,三面施焊,焊后涂防锈漆和面漆。4.配电柜安装配电柜组立以前,应先按图纸规定的顺序将柜作好标记,经反复核对后,再放到各自的位置上。单独安装的配电柜,须认真选择好柜的正面朝向以及侧面和后面与墙壁的距离。一般距墙3-5厘米。配电柜就位后应找好柜立面的垂直度。成列安装的配电柜,要结合现场具体情况全面考虑每台柜安装的难易程度,先固定一个柜作...
