人工挖孔桩降水施工方案VIP专享VIP免费

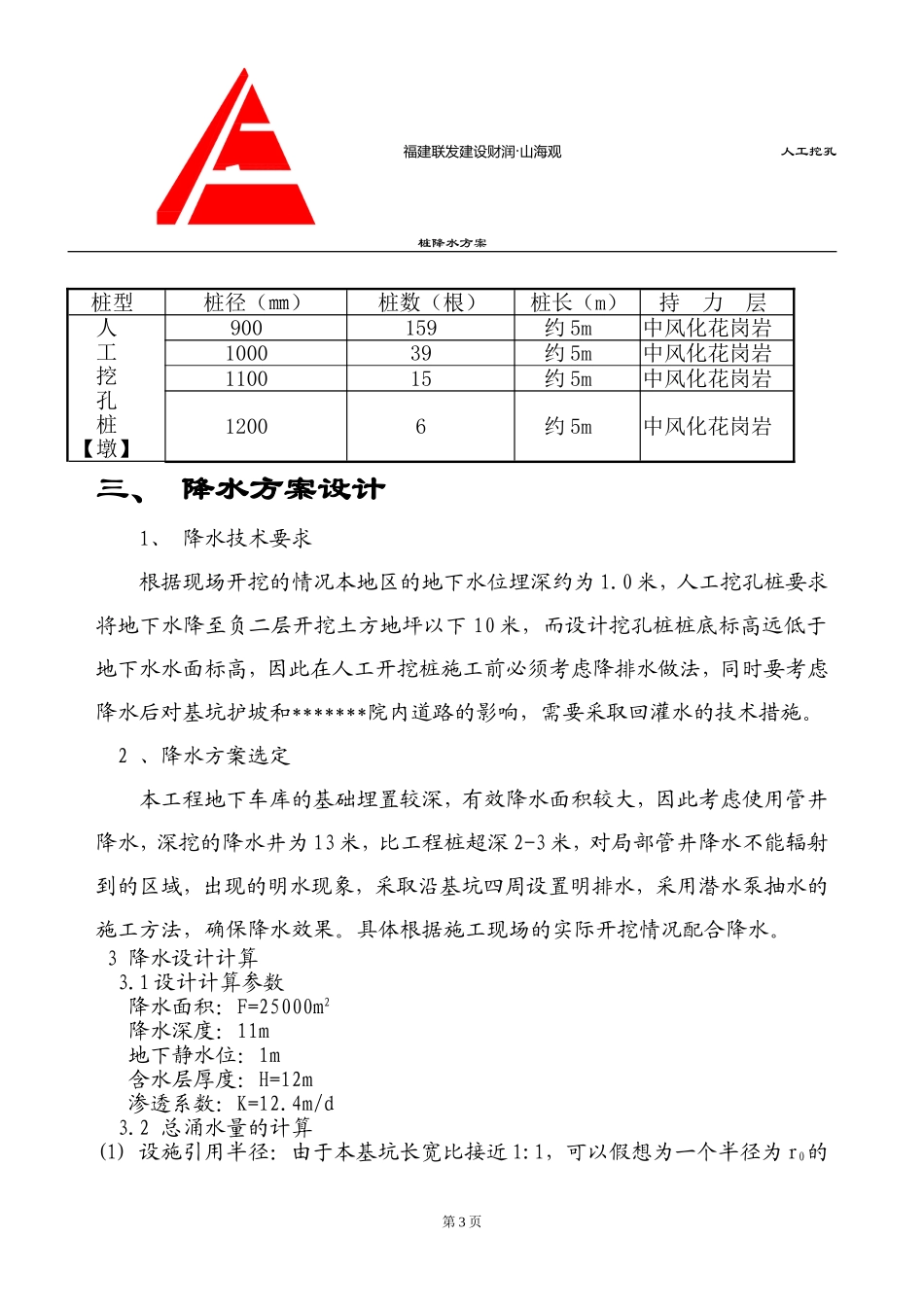

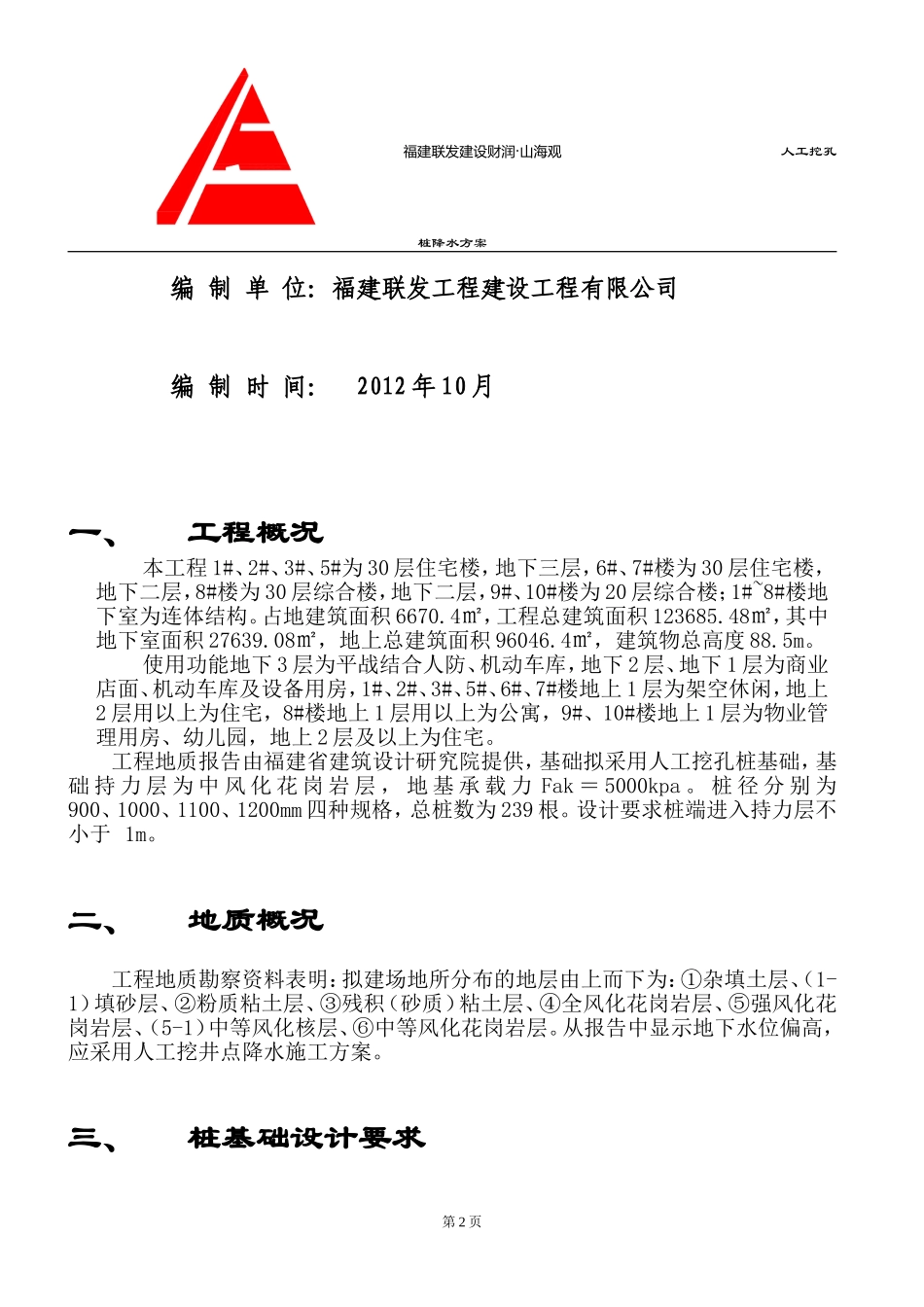

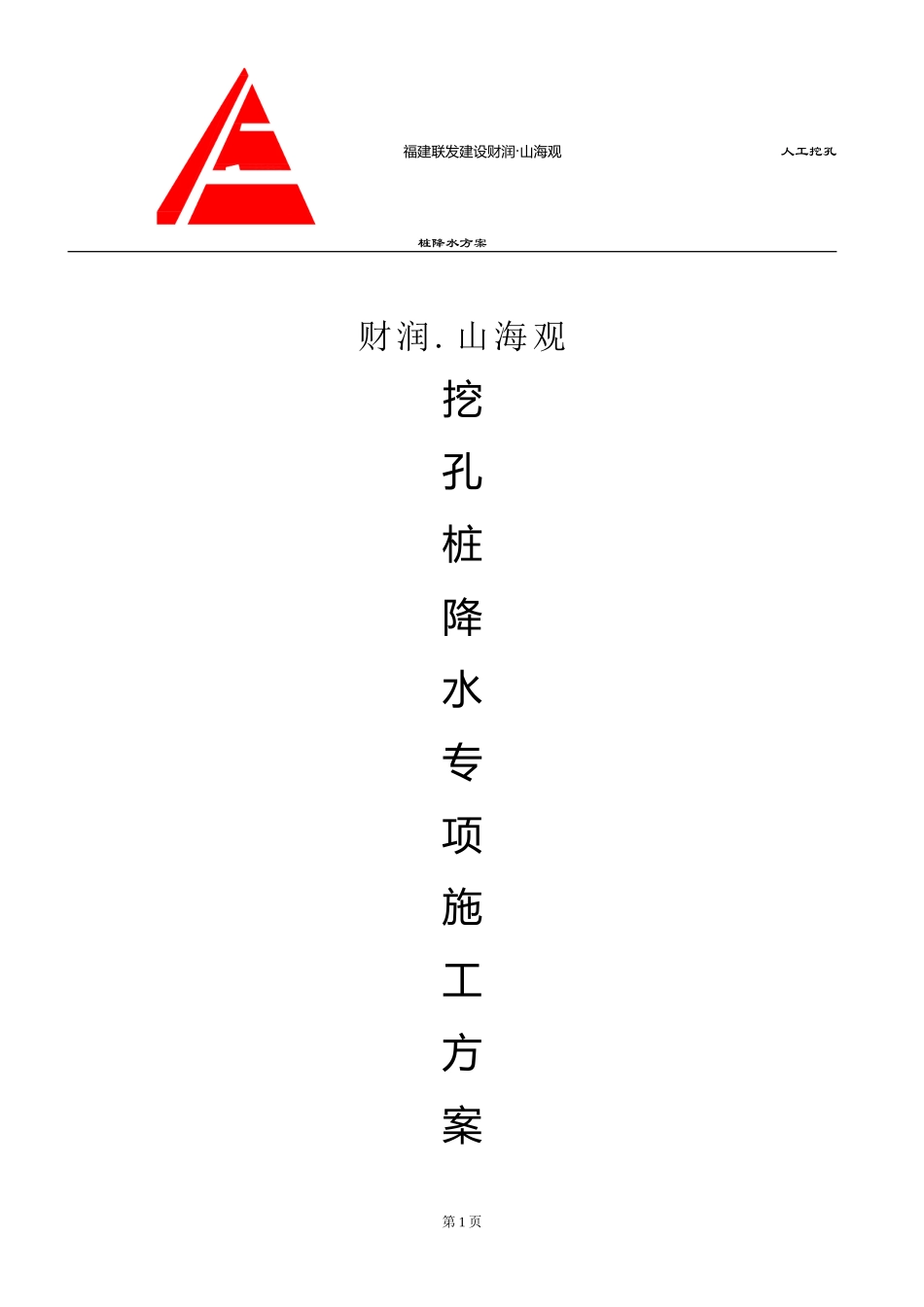

福建联发建设财润·山海观人工挖孔桩降水方案财润.山海观挖孔桩降水专项施工方案第1页福建联发建设财润·山海观人工挖孔桩降水方案编制单位：福建联发工程建设工程有限公司编制时间：2012年10月一、工程概况本工程1#、2#、3#、5#为30层住宅楼，地下三层，6#、7#楼为30层住宅楼，地下二层，8#楼为30层综合楼，地下二层，9#、10#楼为20层综合楼；1#~8#楼地下室为连体结构。占地建筑面积6670.4㎡，工程总建筑面积123685.48㎡，其中地下室面积27639.08㎡，地上总建筑面积96046.4㎡，建筑物总高度88.5m。使用功能地下3层为平战结合人防、机动车库，地下2层、地下1层为商业店面、机动车库及设备用房，1#、2#、3#、5#、6#、7#楼地上1层为架空休闲，地上2层用以上为住宅，8#楼地上1层用以上为公寓，9#、10#楼地上1层为物业管理用房、幼儿园，地上2层及以上为住宅。工程地质报告由福建省建筑设计研究院提供，基础拟采用人工挖孔桩基础，基础持力层为中风化花岗岩层，地基承载力Fak＝5000kpa。桩径分别为900、1000、1100、1200mm四种规格，总桩数为239根。设计要求桩端进入持力层不小于1m。二、地质概况工程地质勘察资料表明：拟建场地所分布的地层由上而下为：①杂填土层、（1-1）填砂层、②粉质粘土层、③残积（砂质）粘土层、④全风化花岗岩层、⑤强风化花岗岩层、（5-1）中等风化核层、⑥中等风化花岗岩层。从报告中显示地下水位偏高，应采用人工挖井点降水施工方案。三、桩基础设计要求第2页福建联发建设财润·山海观人工挖孔桩降水方案桩型桩径（㎜）桩数（根）桩长（m）持力层人工挖孔桩【墩】900159约5m中风化花岗岩100039约5m中风化花岗岩110015约5m中风化花岗岩12006约5m中风化花岗岩三、降水方案设计1、降水技术要求根据现场开挖的情况本地区的地下水位埋深约为1.0米，人工挖孔桩要求将地下水降至负二层开挖土方地坪以下10米，而设计挖孔桩桩底标高远低于地下水水面标高，因此在人工开挖桩施工前必须考虑降排水做法，同时要考虑降水后对基坑护坡和*******院内道路的影响，需要采取回灌水的技术措施。2、降水方案选定本工程地下车库的基础埋置较深，有效降水面积较大，因此考虑使用管井降水，深挖的降水井为13米，比工程桩超深2-3米，对局部管井降水不能辐射到的区域，出现的明水现象，采取沿基坑四周设置明排水，采用潜水泵抽水的施工方法，确保降水效果。具体根据施工现场的实际开挖情况配合降水。3降水设计计算3.1设计计算参数降水面积：F=25000m2降水深度：11m地下静水位：1m含水层厚度：H=12m渗透系数：K=12.4m/d3.2总涌水量的计算(1)设施引用半径：由于本基坑长宽比接近1:1，可以假想为一个半径为r0的第3页福建联发建设财润·山海观人工挖孔桩降水方案圆井进行计算。r0===89.2m(2)水位降深值Sw=12-1=11m(3)设施影响半径R=2Sw=2*11*=268.4mR0=r0+R=268.4+89.2=357.6m(4)降水系统的总涌水量，可采用潜水完整井计算，R用抽水影响半径R0，所以可得：基坑总涌量Q=1.366K(2H-Sw)Sw/(lgR-lgr0)=1.366*12.4*(2*12-11)*11/(lg268.4-lg89.2)=5064m3/d=0.0586m3/d3.3井涌水量的计算及降水井数量的确定(1)设计降水深度H=12m(2)设计井径r=0.4m(3)降水井井深13m(4)管井每米井深的进水量：q=2πrl=2*3.14*0.4*1*/15=0.00205m3/s(5)深井过滤器进水部分的需要长度为：L=Q/q=0.0586/0.00205=28.6m(6)需要的管井数量（假设为8个）h0==13*13-（5064/(3.14*12.4*8）*(ln89.2/8*0.4))=10.7mnh0=8*10.7=85.6m≥L=28.6m，符合条件经验算，布置8口13米深的降水井可以满足降水要求。三、降水井的施工方案第4页福建联发建设财润·山海观人工挖孔桩降水方案1降水井布置原则深井沿基坑边缘2米左右环形布置，通常比需要降水的深度低2米以上，另外还要考虑有些水泵坏掉维修时不能给附近的水位造成过高的提升，保持一定的富裕度。降水井的布置见《降水井的平面布置图》。2、降水井施工：规格：井深13米,上部9米采用内径为1000mm的钢筋混凝土护壁,，下部滤水部分内径为800mm长度为4米，滤水部分采用钢筋焊接井圈外圈满插竹跳板。首先根据降水井平面布置图测量放出井位，打入木桩，涂上红油漆做标记。成孔：按照...
