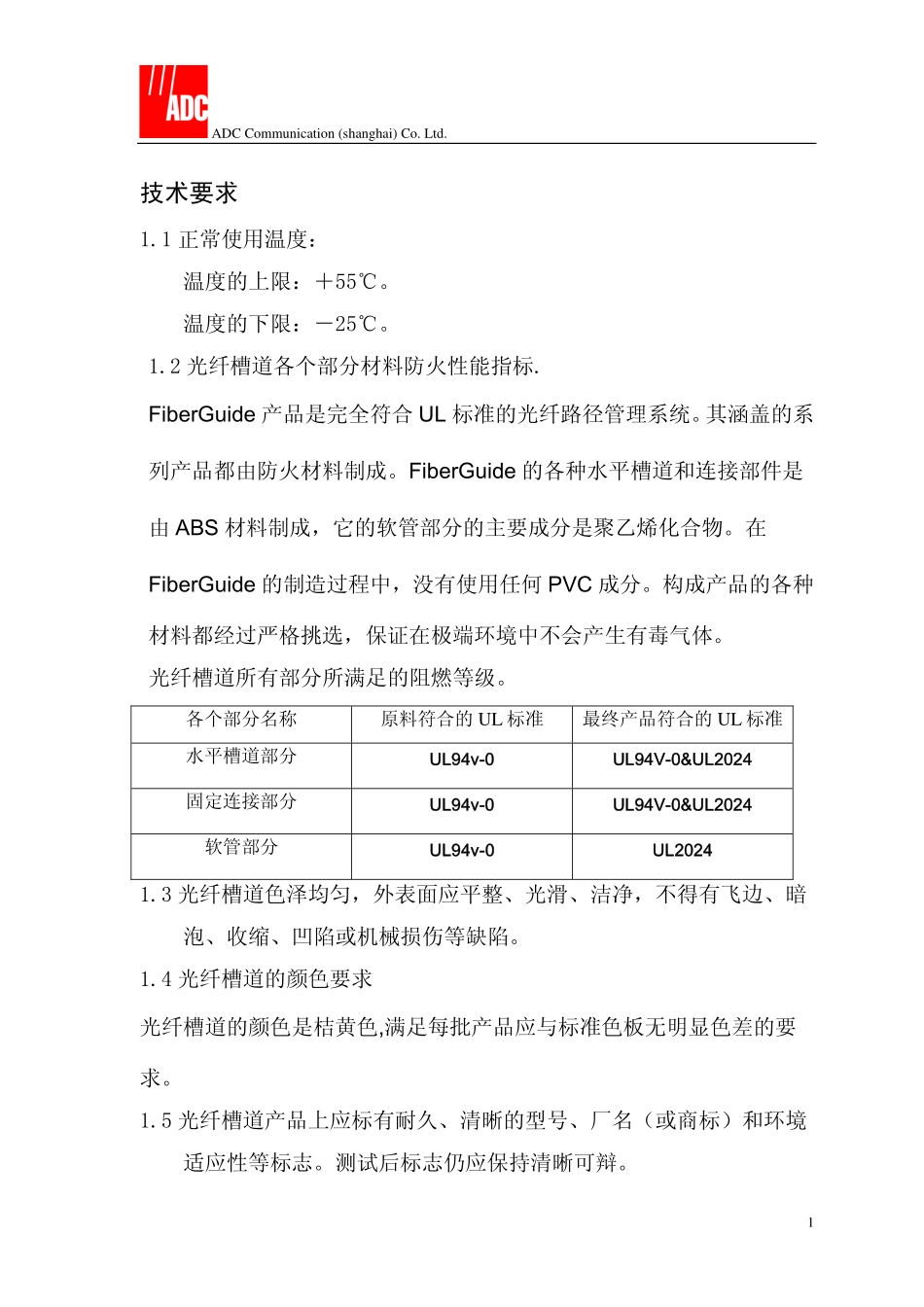

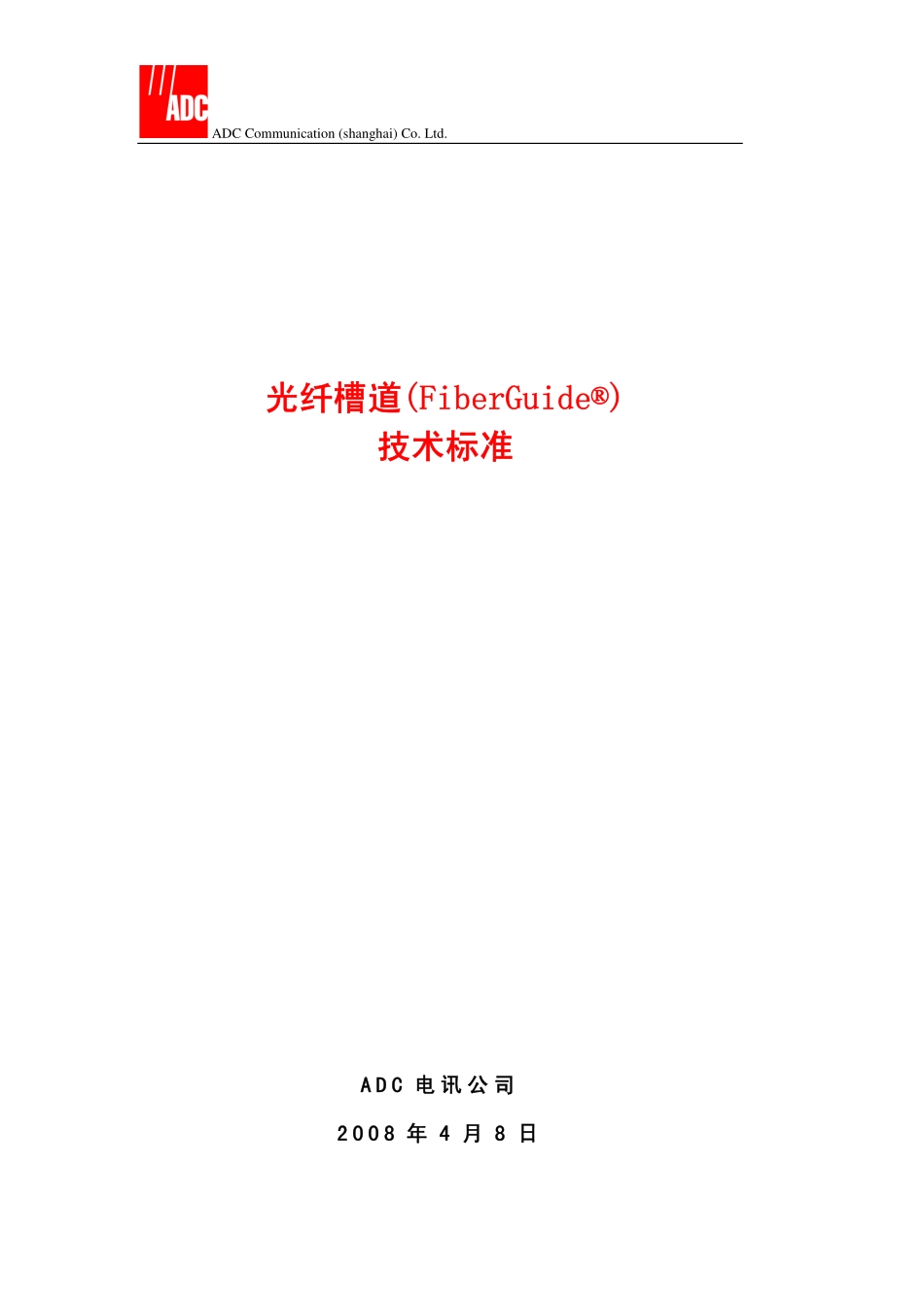

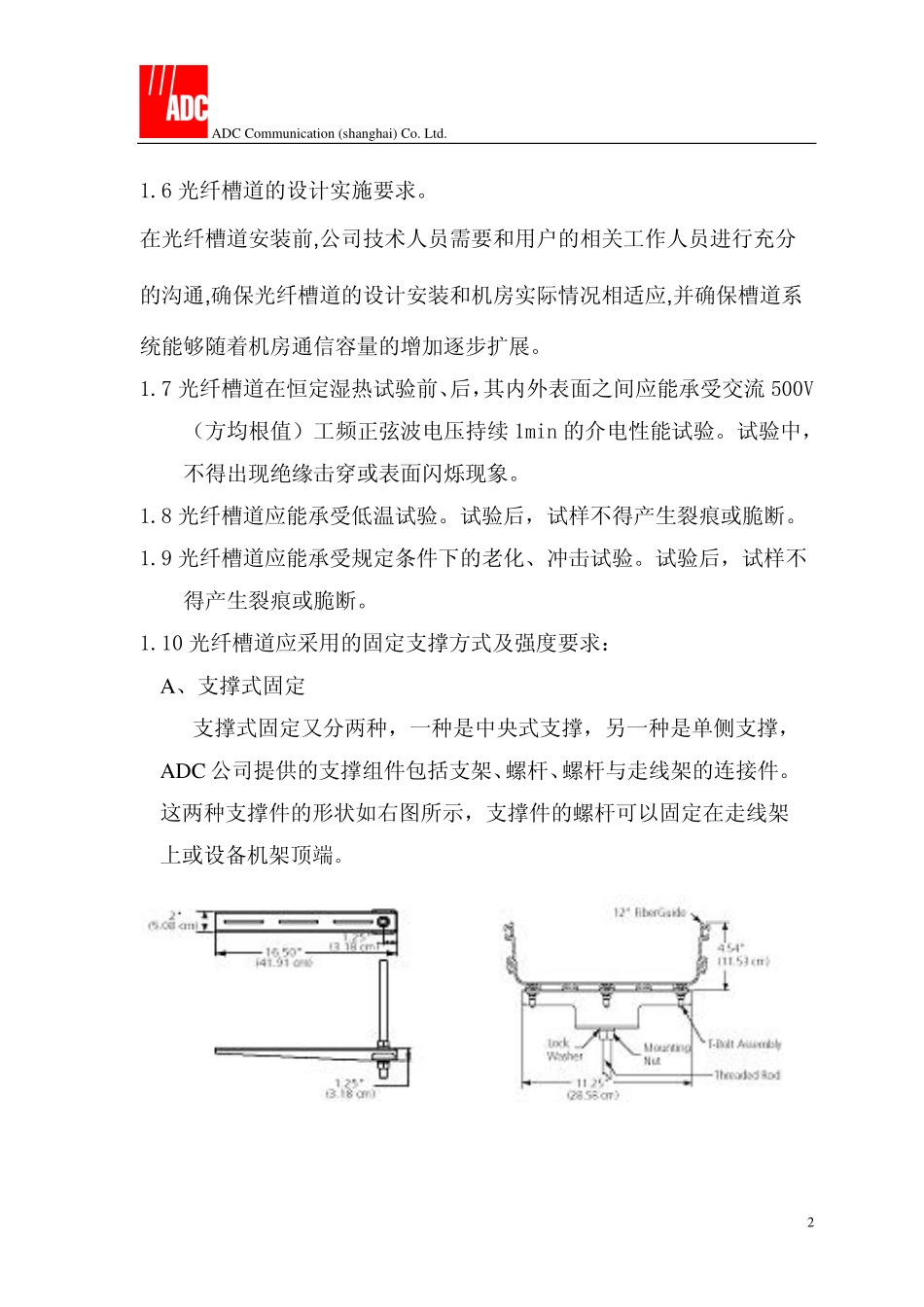

ADCCommunication(shanghai)Co.Ltd.光纤槽道(FiberGuide®)技术标准ADC电讯公司2008年4月8日ADCCommunication(shanghai)Co.Ltd.1技术要求1.1正常使用温度:温度的上限:+55℃。温度的下限:-25℃。1.2光纤槽道各个部分材料防火性能指标.FiberGuide产品是完全符合UL标准的光纤路径管理系统。其涵盖的系列产品都由防火材料制成。FiberGuide的各种水平槽道和连接部件是由ABS材料制成,它的软管部分的主要成分是聚乙烯化合物。在FiberGuide的制造过程中,没有使用任何PVC成分。构成产品的各种材料都经过严格挑选,保证在极端环境中不会产生有毒气体。光纤槽道所有部分所满足的阻燃等级。各个部分名称原料符合的UL标准最终产品符合的UL标准水平槽道部分UL94v-0UL94V-0&UL2024固定连接部分UL94v-0UL94V-0&UL2024软管部分UL94v-0UL20241.3光纤槽道色泽均匀,外表面应平整、光滑、洁净,不得有飞边、暗泡、收缩、凹陷或机械损伤等缺陷。1.4光纤槽道的颜色要求光纤槽道的颜色是桔黄色,满足每批产品应与标准色板无明显色差的要求。1.5光纤槽道产品上应标有耐久、清晰的型号、厂名(或商标)和环境适应性等标志。测试后标志仍应保持清晰可辩。ADCCommunication(shanghai)Co.Ltd.21.6光纤槽道的设计实施要求。在光纤槽道安装前,公司技术人员需要和用户的相关工作人员进行充分的沟通,确保光纤槽道的设计安装和机房实际情况相适应,并确保槽道系统能够随着机房通信容量的增加逐步扩展。1.7光纤槽道在恒定湿热试验前、后,其内外表面之间应能承受交流500V(方均根值)工频正弦波电压持续1min的介电性能试验。试验中,不得出现绝缘击穿或表面闪烁现象。1.8光纤槽道应能承受低温试验。试验后,试样不得产生裂痕或脆断。1.9光纤槽道应能承受规定条件下的老化、冲击试验。试验后,试样不得产生裂痕或脆断。1.10光纤槽道应采用的固定支撑方式及强度要求:A、支撑式固定支撑式固定又分两种,一种是中央式支撑,另一种是单侧支撑,ADC公司提供的支撑组件包括支架、螺杆、螺杆与走线架的连接件。这两种支撑件的形状如右图所示,支撑件的螺杆可以固定在走线架上或设备机架顶端。ADCCommunication(shanghai)Co.Ltd.3B、下垂式固定下垂式固定又分两种,一种是C型支撑,另一种是U型支撑,ADC公司提供的支撑组件包括支架、螺杆、螺杆与走线架的连接件。这两种支撑件的形状如下图所示,支撑件的螺杆可以固定在走线架上或机房的天花板上。C、走线架式固定走线架式固定又分两种,一种是架侧支撑,另一种是架中支撑,ADC公司提供的支组撑件包括支架、螺杆、螺杆与走线架的连接件。这两种支撑件的形状如下图所示。槽道强度要求ADCCommunication(shanghai)Co.Ltd.4表1槽道规格支吊架跨距(m)额定均布载荷(Kg/m)挠度值(cm)4x4800条(6.12kg/m)小于3.17cm4x61200条(9.17kg/m)小于3.17cm4x121.82400条(18.34kg/m)小于3.17cm说明:Φ3光纤每根每米重7.64g。各规格槽道满载重量;额定均布载荷按3倍安全系数计。1.11光纤槽道规格及其光纤容量。ADC建议容量:2x6系统4x4系统4x6系统4x12系统光纤累积高度1.7mm2.0mm3.0mm1.7mm2.0mm3.0mm1.7mm2.0mm3.0mm1.7mm2.0mm3.0mm5cm1440108048096072032014401080480288021609607.5cm---144010804802160162072043203240144011cm---1920144064028802160960576043201920最大容量:2x6系统4x4系统4x6系统4x12系统光纤累积高度1.7mm2.0mm3.0mm1.7mm2.0mm3.0mm1.7mm2.0mm3.0mm1.7mm2.0mm3.0mm5cm170412245281136816352170412245283408244810567.5cm---170412245282556183679251123672158411cm---227216327043408244810566816489621122、各产品试验方法ADCCommunication(shanghai)Co.Ltd.52.1试验时的大气条件。标准测试环境:气温+20至+25C,±5C;相对湿度30至70%2.2试样。受测试样从FiberGuide成品中随机抽取。2.3一般检查。一般检查包括产品外表,颜色,标记检查;铸造缺陷检查;及产品部件可装配性测试等。2.4标志的耐久试验。以下所有测试在产品上带有印刷标志及标签情况下进行。2.5介电性能试验。因FiberGuide只用于无源的光纤跳线承载,保护及运输用途,介电性能不作为要求的标准...
