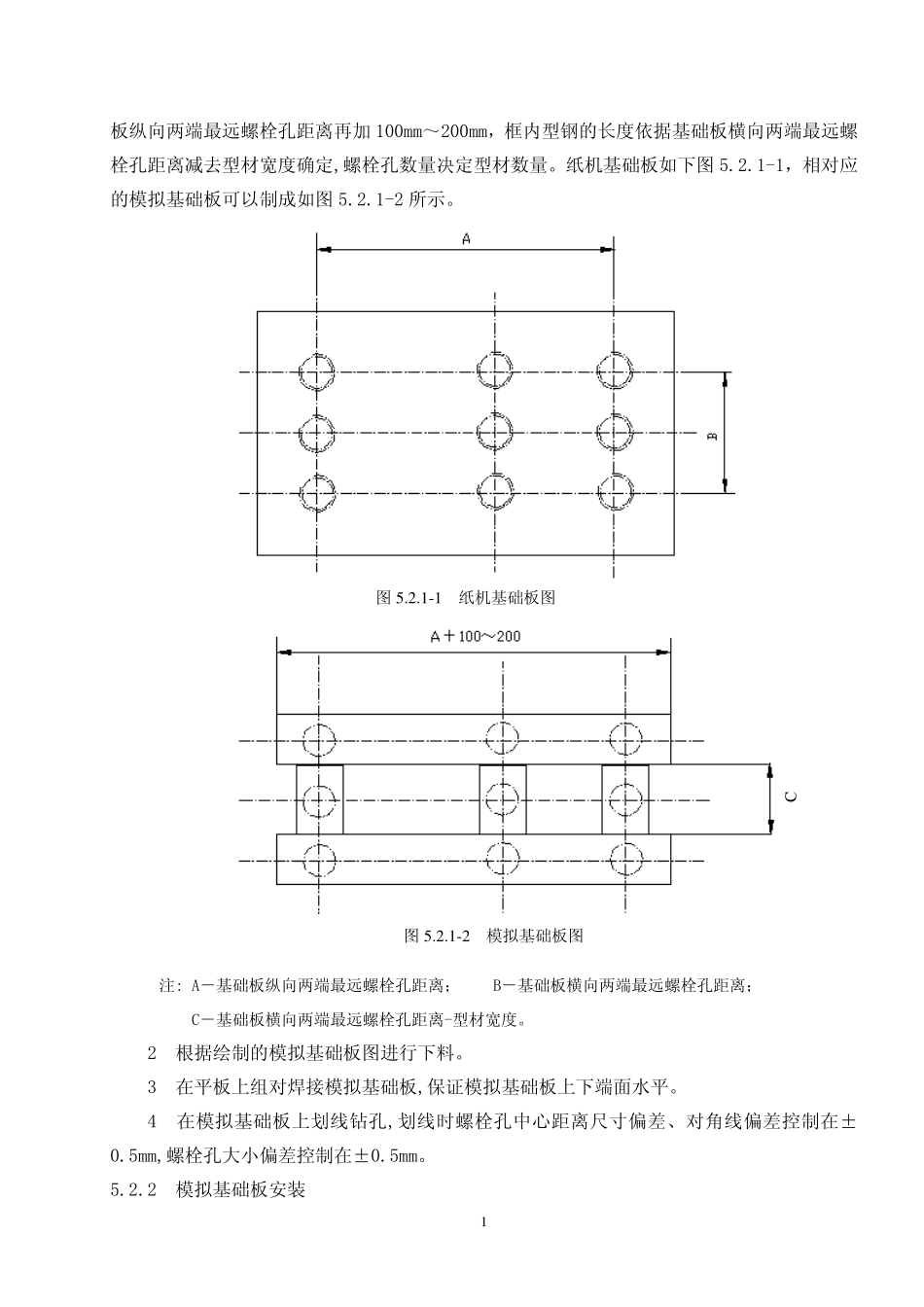

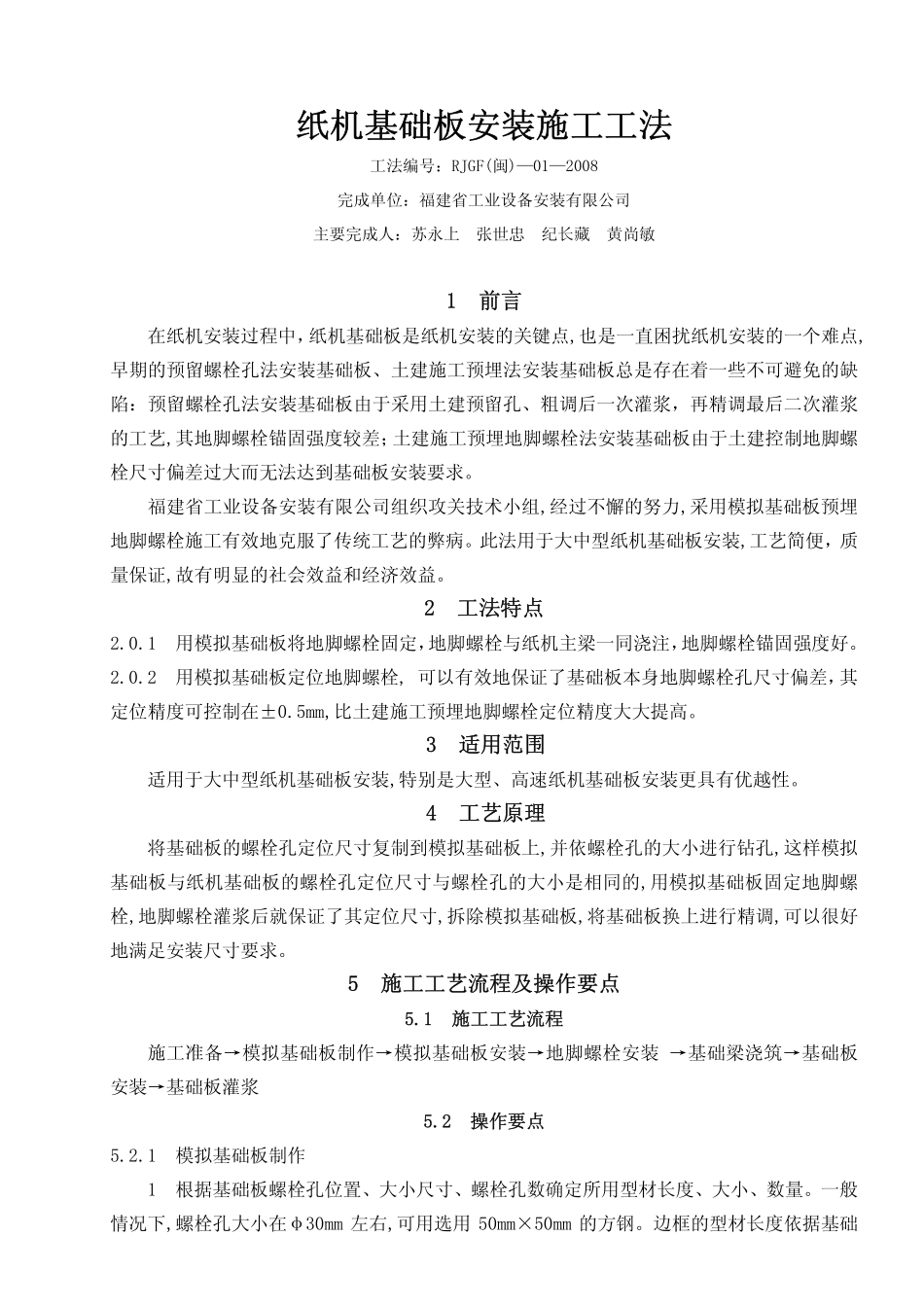

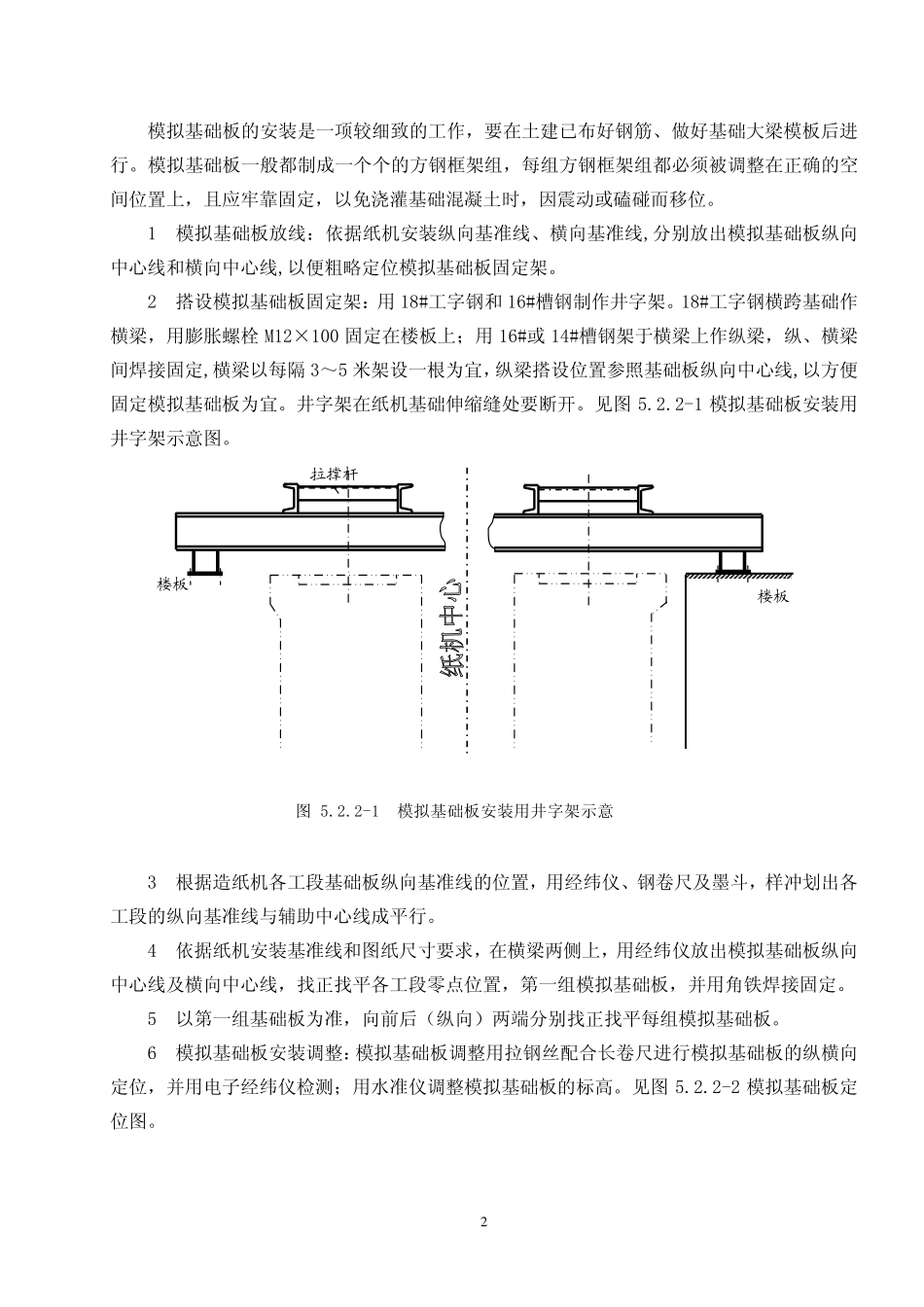

纸机基础板安装施工工法工法编号：RJGF(闽)—01—2008完成单位：福建省工业设备安装有限公司主要完成人：苏永上张世忠纪长藏黄尚敏1前言在纸机安装过程中，纸机基础板是纸机安装的关键点,也是一直困扰纸机安装的一个难点,早期的预留螺栓孔法安装基础板、土建施工预埋法安装基础板总是存在着一些不可避免的缺陷：预留螺栓孔法安装基础板由于采用土建预留孔、粗调后一次灌浆，再精调最后二次灌浆的工艺,其地脚螺栓锚固强度较差；土建施工预埋地脚螺栓法安装基础板由于土建控制地脚螺栓尺寸偏差过大而无法达到基础板安装要求。福建省工业设备安装有限公司组织攻关技术小组,经过不懈的努力,采用模拟基础板预埋地脚螺栓施工有效地克服了传统工艺的弊病。此法用于大中型纸机基础板安装,工艺简便，质量保证,故有明显的社会效益和经济效益。2工法特点2.0.1用模拟基础板将地脚螺栓固定，地脚螺栓与纸机主梁一同浇注，地脚螺栓锚固强度好。2.0.2用模拟基础板定位地脚螺栓,可以有效地保证了基础板本身地脚螺栓孔尺寸偏差，其定位精度可控制在±0.5mm,比土建施工预埋地脚螺栓定位精度大大提高。3适用范围适用于大中型纸机基础板安装,特别是大型、高速纸机基础板安装更具有优越性。4工艺原理将基础板的螺栓孔定位尺寸复制到模拟基础板上,并依螺栓孔的大小进行钻孔,这样模拟基础板与纸机基础板的螺栓孔定位尺寸与螺栓孔的大小是相同的,用模拟基础板固定地脚螺栓,地脚螺栓灌浆后就保证了其定位尺寸,拆除模拟基础板,将基础板换上进行精调,可以很好地满足安装尺寸要求。5施工工艺流程及操作要点5.1施工工艺流程施工准备→模拟基础板制作→模拟基础板安装→地脚螺栓安装→基础梁浇筑→基础板安装→基础板灌浆5.2操作要点5.2.1模拟基础板制作1根据基础板螺栓孔位置、大小尺寸、螺栓孔数确定所用型材长度、大小、数量。一般情况下,螺栓孔大小在φ30mm左右,可用选用50mm×50mm的方钢。边框的型材长度依据基础板纵向两端最远螺栓孔距离再加100mm～200mm，框内型钢的长度依据基础板横向两端最远螺栓孔距离减去型材宽度确定,螺栓孔数量决定型材数量。纸机基础板如下图5.2.1-1，相对应的模拟基础板可以制成如图5.2.1-2所示。图5.2.1-1纸机基础板图C图5.2.1-2模拟基础板图注:A－基础板纵向两端最远螺栓孔距离；B－基础板横向两端最远螺栓孔距离；C－基础板横向两端最远螺栓孔距离-型材宽度。2根据绘制的模拟基础板图进行下料。3在平板上组对焊接模拟基础板,保证模拟基础板上下端面水平。4在模拟基础板上划线钻孔,划线时螺栓孔中心距离尺寸偏差、对角线偏差控制在±0.5mm,螺栓孔大小偏差控制在±0.5mm。5.2.2模拟基础板安装1模拟基础板的安装是一项较细致的工作，要在土建已布好钢筋、做好基础大梁模板后进行。模拟基础板一般都制成一个个的方钢框架组，每组方钢框架组都必须被调整在正确的空间位置上，且应牢靠固定，以免浇灌基础混凝土时，因震动或磕碰而移位。1模拟基础板放线：依据纸机安装纵向基准线、横向基准线,分别放出模拟基础板纵向中心线和横向中心线,以便粗略定位模拟基础板固定架。2搭设模拟基础板固定架：用18#工字钢和16#槽钢制作井字架。18#工字钢横跨基础作横梁，用膨胀螺栓M12×100固定在楼板上；用16#或14#槽钢架于横梁上作纵梁，纵、横梁间焊接固定,横梁以每隔3～5米架设一根为宜，纵梁搭设位置参照基础板纵向中心线,以方便固定模拟基础板为宜。井字架在纸机基础伸缩缝处要断开。见图5.2.2-1模拟基础板安装用井字架示意图。拉撑杆图5.2.2-1模拟基础板安装用井字架示意楼板楼板3根据造纸机各工段基础板纵向基准线的位置，用经纬仪、钢卷尺及墨斗，样冲划出各工段的纵向基准线与辅助中心线成平行。4依据纸机安装基准线和图纸尺寸要求，在横梁两侧上，用经纬仪放出模拟基础板纵向中心线及横向中心线，找正找平各工段零点位置，第一组模拟基础板，并用角铁焊接固定。5以第一组基础板为准，向前后（纵向）两端分别找正找平每组模拟基础板。6模拟基础板安装调整：模拟基础板调整用拉钢丝配合长卷尺进行模拟基础板的纵横向定位，并用电子经纬仪检测；用水准仪调整模拟基础板的标高。见图5.2.2-2模...
