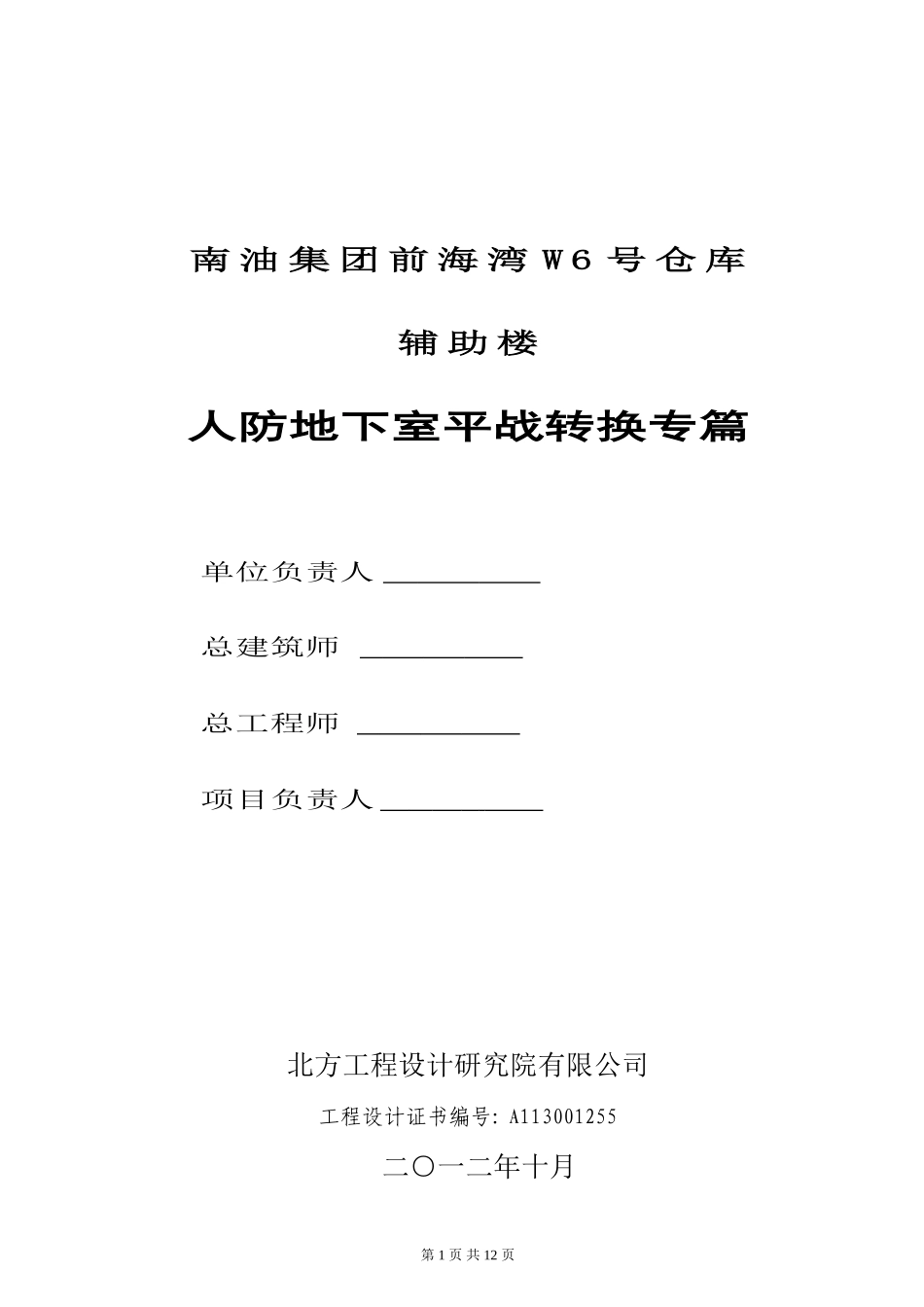

南油集团前海湾W6号仓库辅助楼人防地下室平战转换专篇单位负责人总建筑师总工程师项目负责人北方工程设计研究院有限公司工程设计证书编号:A113001255二○一二年十月第1页共12页第一篇、工程概况一、设计依据1、、深圳市规划局批复的《深圳市建设用地规划许可证》深规土二局，（2010）412号；2、甲方提供的主要设计任务书以及有关地形图、宗地图；3、深圳市人防地下室建设意见征询单（编号2012-96）；4、人防地下室初步设计审查意见。；6、国家及广东省深圳市的有关规范、标准及规定。7、本工程设计范围为建筑、结构、给排水、强电、弱电、暖通、总图、室外管线及室外景观设计,不包括室内设计和燃气设计；8、《汽车库、修车库、停车场设计防火规范》GB50067-97；9、建筑给水排水设计规范GB50015-2003；10、《汽车库建筑设计规范》JGJ100-98；11、《地下工程防水技术规范》GB50108-2001；12、《人民防空地下室设计规范》GB50038-2005；13、《建筑设计防火规范》GB50016—200614、《人民防空工程设计防火规范》GB5009815、《建筑工程设计文件编制深度规定》(2008年版)；16、广东省及深圳市建筑防水技术规范；17、国家及广东省深圳市现行的相关建设标准、法律、法规、规章及政府文件规定。二、工程概况本工程为南油集团前海湾W6号仓库辅助楼，位于深圳市南山区前海湾保税港区内妈湾大道和振海路交汇处.本工程建筑占地面积1662.08平方米,总建筑面积12391.51平方米,由8层地上部分和1层地下室组成。地上部分功能为丙二类小件库房，地下部分为全埋式地下室，设有汽车库、设备用房。地下室总建筑面积7514.02平方米。耐火等级为一级。地下室防水工程设防等级为II级。地下室设计使用年限为50年，抗震设防烈度7度。本工程地下人防面积5802.72平方米。本工程人防地下室平时为停车库，战时功能甲类人防地下室，防化等级丙级。设有：3个防护单元，防护单元抗力级别为常6和核6级，战时作为二等人员掩蔽部。1座抗力级别为常6和核6级的区域电站。本人防工程抗爆单元划分如下：第2页共12页二等人员掩蔽部每个防护单元面积不超过2000平方米，分成四个抗暴单元；各抗爆单元建筑面积均不大于500m2；抗爆隔墙、抗爆挡墙均临战时堆垒500厚粗砂砂袋.三、民防设置要求防空地下室设计抗力级别为甲类常6核6级，人员掩蔽部防化级别为丙级。四、建筑分类及使用年限本次设计为仓储建筑，设计使用年限为50年。五、设计标高、单位及定位建筑定位详见总平面图本工程高程采用黄海高程系；本工程是±0.000相当于绝对标高4.5；地下室层高为4.3米，结构梁高底净高最小3.3米。六、防护单位、防爆单元技术经济指标七防水设计防水等级为II级。地下室外墙、底板（顶板采用P8抗掺混凝土）采用P8抗掺混凝土自防水加外防水层一道防水设防。八、防空警报房位于主楼的屋顶，面积11.7平方米。九、在设有滤毒通风的进风口附近均设置有使用面积不小于6平方米的防化值班室。第二篇、平战转换说明第一节、平战转换预留项目分四部分一、防护设备1、防护单元出入口1)a.第一防护单元划分四个抗爆单元，设置一个主要出入口，一个次要出入口和一个附进风口的次要出入口。主要出入口由防毒通道，简易洗消间，扩散室等组成，利用平时的汽车库坡道设置直通地面室外出入口。附进风口的出入口由密闭通道，扩散室，滤毒室，风机房组成，利用平时的消防楼梯设置出入口。战时出入口门洞净宽之和按每100人不小于0.3米计算，第3页共12页防护单元抗力等级建筑面积(m2)掩蔽面积(m2)掩蔽人数(人)第一防护单元（二等人员掩蔽所常6核6级134215001500第二防护单元（二等人员掩蔽所常6核6级133014001400第三防护单元（二等人员掩蔽所）常6核6级1944.7（包括区域电站197.2）13001300合计5802.7242004200战时出入口通过能力为：4.5米/0.3米X100人≥1500人。人防疏散满足每100人疏散宽度为0.30米，每樘门人数不超过700人。b.第二防护单元划分四个抗爆单元，设置一个主要出入口，一个次要出入口和一个附进风口的出入口。主要出入口由防毒通道，简易洗消间，扩散室等组成，利用平时汽车库坡道设置直通地面室外的出入口。附进风口的出入口利用平时的消防楼梯设置出入...
