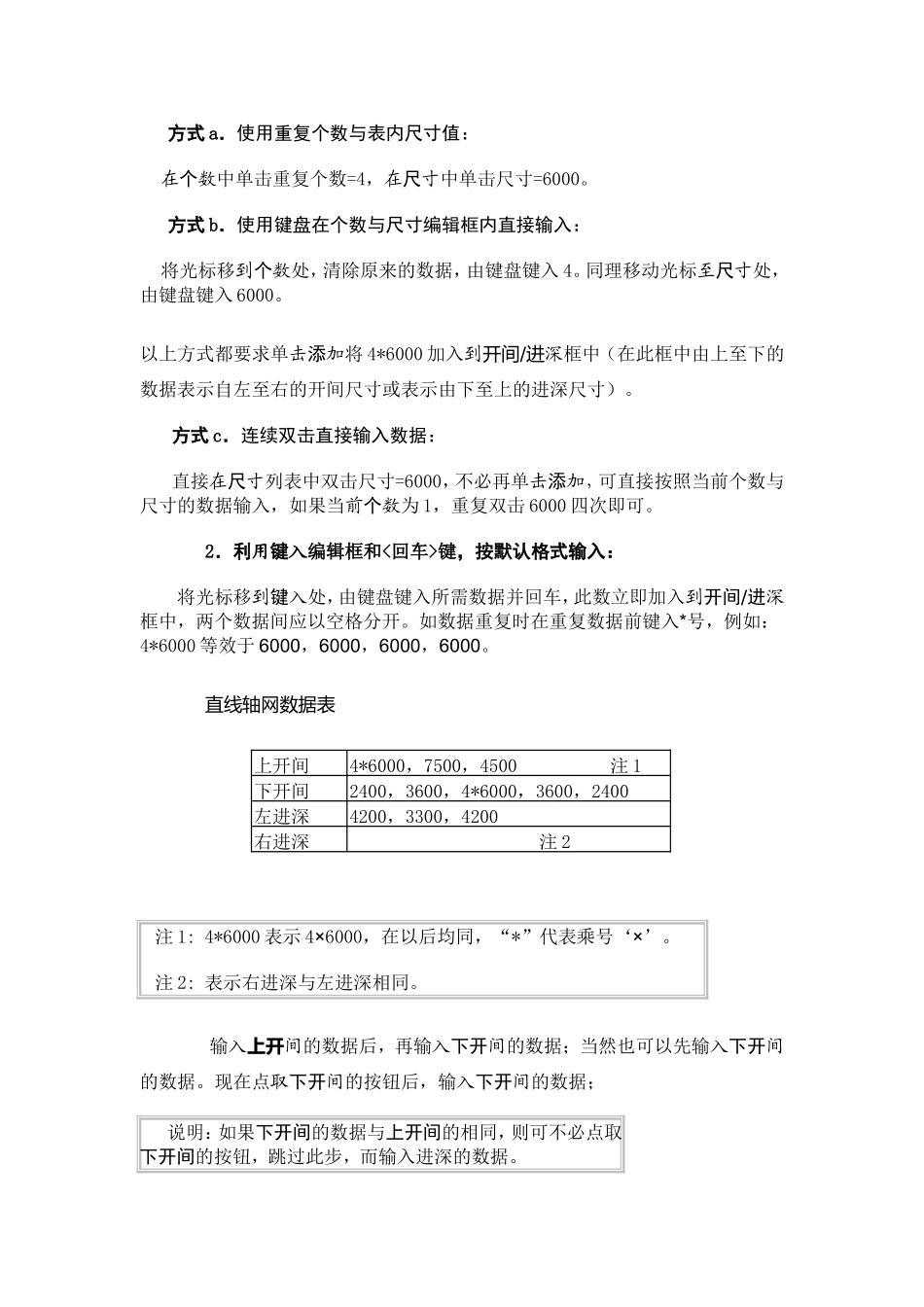

天正建筑绘制轴网_第2页
2/25
天正建筑绘制轴网_第3页
3/25
1直线轴网(ZXZW)说明菜单位置:【轴网】→【直线轴网】功能:生成正交轴网、斜交轴网或单向轴网。在菜单上点取本命令后,可用光标点取或由键盘键入来选择数据生成方式,同时可在对话框右侧的预览区中对轴线进行预览。屏幕上出现绘制直线轴网对话框,见下图。现就对话框中的某些选项说明如下:上开间上方标注轴线的开间尺寸。下开间下方标注轴线的开间尺寸。左进深左方标注轴线的进深尺寸。右进深右方标注轴线的进深尺寸。删除删除数据的步骤如下:1.用光标点取开间/进深框中要删除的数据项;2.点取删除按钮。替换替换数据的步骤如下:1.用光标点取开间/进深框中需被替换的数据;2.选取表中需要替换的尺寸,点取替换按钮;添加将个数与尺寸编辑框内的数据添加到列表中;恢复上次数据读取前一次有效操作的轴网数据,便于重建损坏的轴网。预览区显示直线轴网,随输入数据的改变而改变,“所见即所得”。绘制直线轴网对话框现参考下表中的数据,介绍如何利用对话框输入数据,首先以输入上开间数据为例说明在对话框中使用的数据输入方法,单击上开间互锁按钮后开始输入数据:在轴网尺寸区中输入数据,可任选以下四种输入方式之一。1.利用重复个数和尺寸列表,输入进深开间尺寸:方式a.使用重复个数与表内尺寸值:在个数中单击重复个数=4,在尺寸中单击尺寸=6000。方式b.使用键盘在个数与尺寸编辑框内直接输入:将光标移到个数处,清除原来的数据,由键盘键入4。同理移动光标至尺寸处,由键盘键入6000。以上方式都要求单击添加将4*6000加入到开间/进深框中(在此框中由上至下的数据表示自左至右的开间尺寸或表示由下至上的进深尺寸)。方式c.连续双击直接输入数据:直接在尺寸列表中双击尺寸=6000,不必再单击添加,可直接按照当前个数与尺寸的数据输入,如果当前个数为1,重复双击6000四次即可。2.利用键入编辑框和<回车>键,按默认格式输入:将光标移到键入处,由键盘键入所需数据并回车,此数立即加入到开间/进深框中,两个数据间应以空格分开。如数据重复时在重复数据前键入*号,例如:4*6000等效于6000,6000,6000,6000。直线轴网数据表上开间4*6000,7500,4500注1下开间2400,3600,4*6000,3600,2400左进深4200,3300,4200右进深注2注1:4*6000表示4×6000,在以后均同,“*”代表乘号‘×’。注2:表示右进深与左进深相同。输入上开间的数据后,再输入下开间的数据;当然也可以先输入下开间的数据。现在点取下开间的按钮后,输入下开间的数据;说明:如果下开间的数据与上开间的相同,则可不必点取下开间的按钮,跳过此步,而输入进深的数据。对进深重复类似的操作,直至输完进深的数据。输入所有的数据后,点取OK按钮,这时对话框消失,命令行显示:点取位置或{转90度[A]/左右翻转[S]/上下翻转[D]/对齐位置[F]/改转角[R]/改基点[T]}<退出>:TArch6在此提供了灵活的多种定位方法,任凭您的轴网多么复杂,总能选择其中一个选项进行插入点的描述,达到轴网定位的目的。我们先假设正在插入的轴网是一个图块,以上的提示与天正图块插入是类似的,也很容易理解,如果要逐项了解,详见“插入图块”一节。其中“改基点”一项,常用于圆弧与直线轴网混合存在的复杂工程中,这时总有某个柱子或剪力墙设为轴网之间的关联定位点,通过“改基点”,就可以将轴网准确在该点定位。点取定位点后,绘出所要的轴网,见下图:用表中数据生成的直线轴网生成带旋转角的正交轴网或斜交轴网的方法与上述方法基本相同,只需要在将轴网插入图中时,调整一下转角。例如欲生成一个沿水平方向向上倾斜15°的正交轴网(如下图所示),在对话框中输入数据并点取确定后,在命令行提示后键入R,选择改转角选项,然后输入转角15°。带旋转角的正交轴网注意:对于同一建筑物的各层平面轴网,最好使用同一定位点。建议用户先就各层平面生成一个只有轴网的图形文件,用作底图。单向轴网用进深和开间的概念定义轴网是建筑中最常用的制图方法,但在复杂的平面布置情况下,往往不能满足要求。在某些情况下,双向的轴网之间还需补充单向轴网方能清楚地表达,上面所介绍的双向轴网生成方式也可作为单向轴网生成方...
