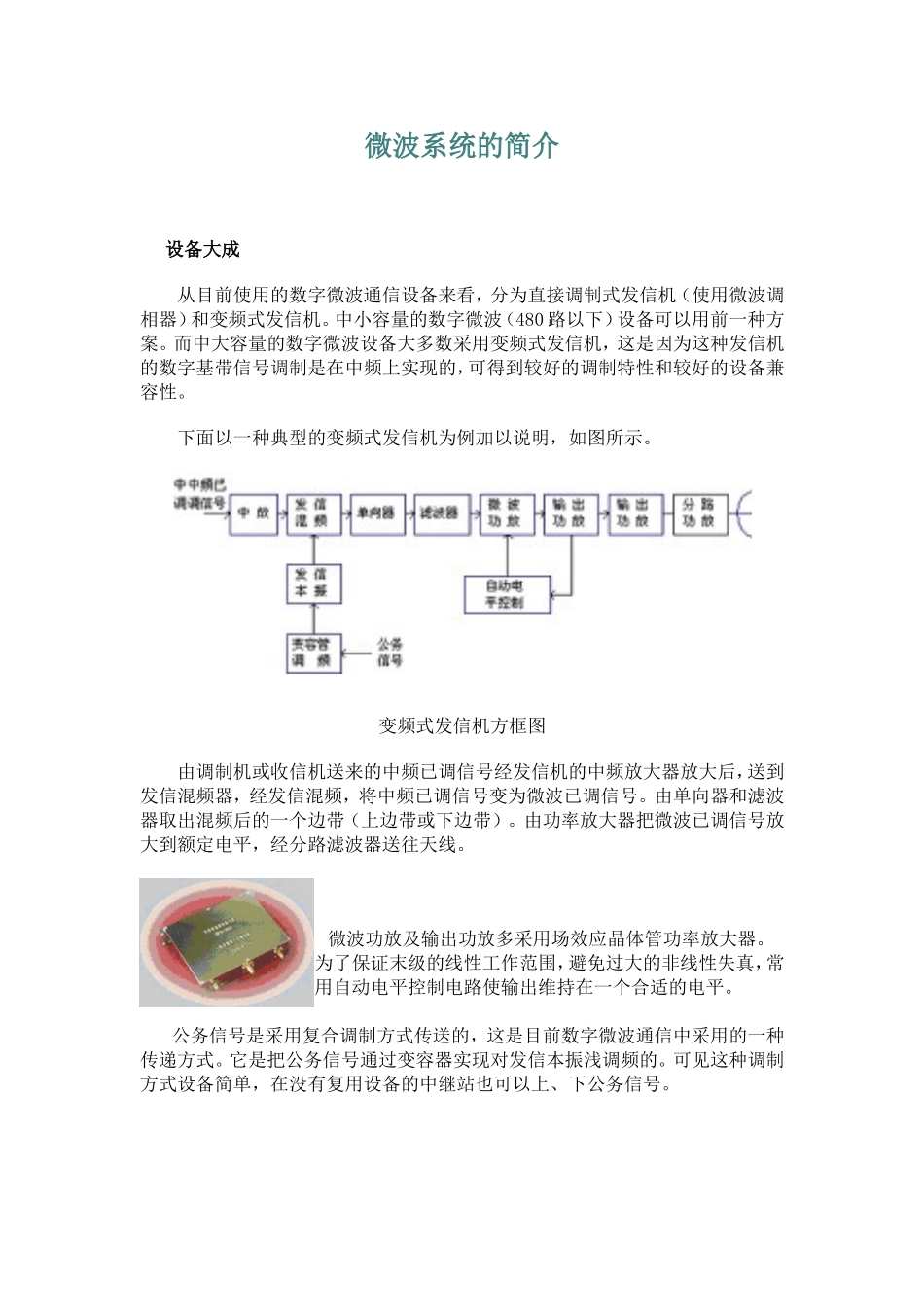

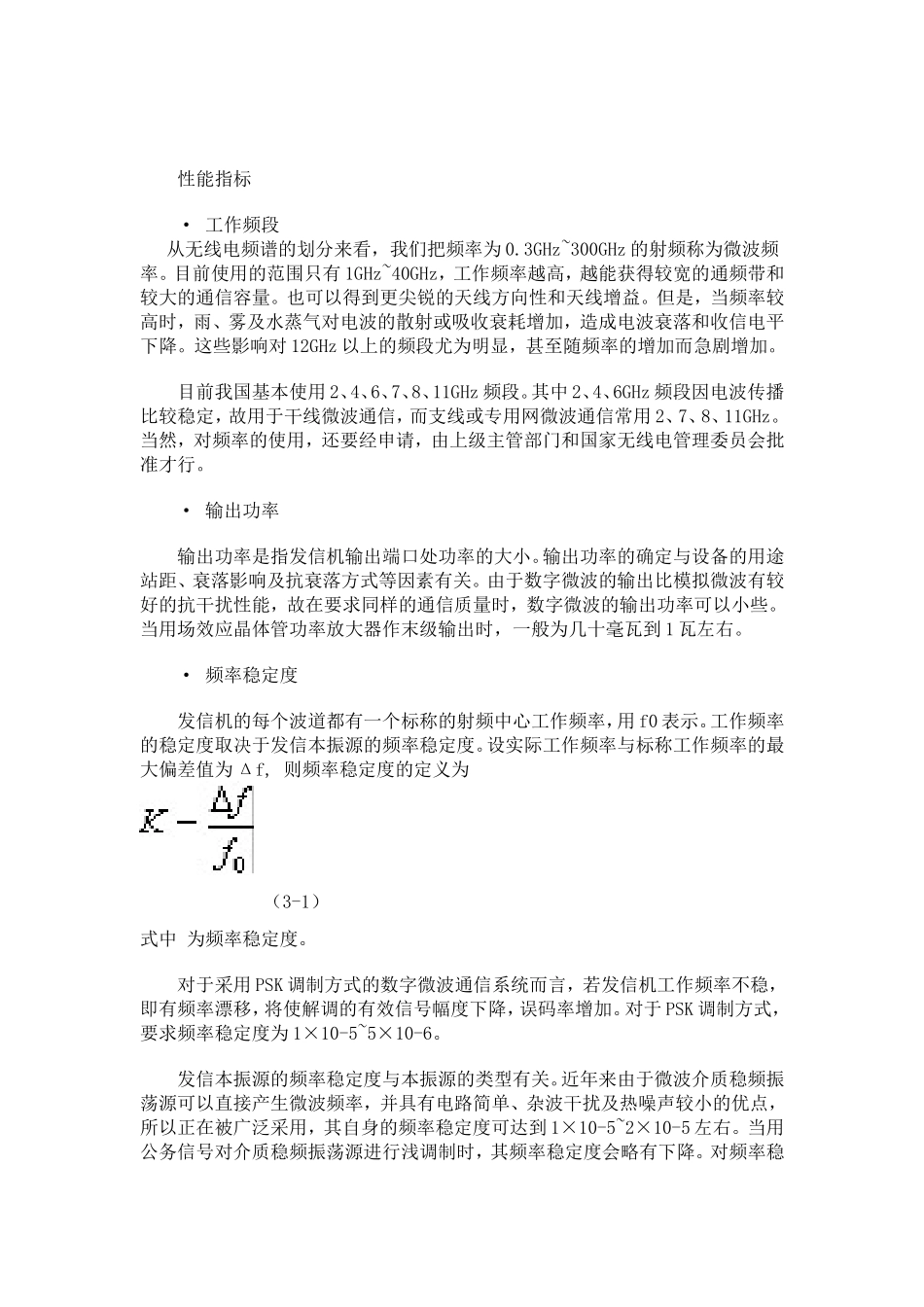

微波系统的简介设备大成从目前使用的数字微波通信设备来看，分为直接调制式发信机（使用微波调相器）和变频式发信机。中小容量的数字微波（480路以下）设备可以用前一种方案。而中大容量的数字微波设备大多数采用变频式发信机，这是因为这种发信机的数字基带信号调制是在中频上实现的，可得到较好的调制特性和较好的设备兼容性。下面以一种典型的变频式发信机为例加以说明，如图所示。变频式发信机方框图由调制机或收信机送来的中频已调信号经发信机的中频放大器放大后，送到发信混频器，经发信混频，将中频已调信号变为微波已调信号。由单向器和滤波器取出混频后的一个边带（上边带或下边带）。由功率放大器把微波已调信号放大到额定电平，经分路滤波器送往天线。微波功放及输出功放多采用场效应晶体管功率放大器。为了保证末级的线性工作范围，避免过大的非线性失真，常用自动电平控制电路使输出维持在一个合适的电平。公务信号是采用复合调制方式传送的，这是目前数字微波通信中采用的一种传递方式。它是把公务信号通过变容器实现对发信本振浅调频的。可见这种调制方式设备简单，在没有复用设备的中继站也可以上、下公务信号。性能指标·工作频段从无线电频谱的划分来看，我们把频率为0.3GHz~300GHz的射频称为微波频率。目前使用的范围只有1GHz~40GHz，工作频率越高，越能获得较宽的通频带和较大的通信容量。也可以得到更尖锐的天线方向性和天线增益。但是，当频率较高时，雨、雾及水蒸气对电波的散射或吸收衰耗增加，造成电波衰落和收信电平下降。这些影响对12GHz以上的频段尤为明显，甚至随频率的增加而急剧增加。目前我国基本使用2、4、6、7、8、11GHz频段。其中2、4、6GHz频段因电波传播比较稳定，故用于干线微波通信，而支线或专用网微波通信常用2、7、8、11GHz。当然，对频率的使用，还要经申请，由上级主管部门和国家无线电管理委员会批准才行。·输出功率输出功率是指发信机输出端口处功率的大小。输出功率的确定与设备的用途站距、衰落影响及抗衰落方式等因素有关。由于数字微波的输出比模拟微波有较好的抗干扰性能，故在要求同样的通信质量时，数字微波的输出功率可以小些。当用场效应晶体管功率放大器作末级输出时，一般为几十毫瓦到1瓦左右。·频率稳定度发信机的每个波道都有一个标称的射频中心工作频率，用f0表示。工作频率的稳定度取决于发信本振源的频率稳定度。设实际工作频率与标称工作频率的最大偏差值为Δf,则频率稳定度的定义为（3-1）式中为频率稳定度。对于采用PSK调制方式的数字微波通信系统而言，若发信机工作频率不稳，即有频率漂移，将使解调的有效信号幅度下降，误码率增加。对于PSK调制方式，要求频率稳定度为1×10-5~5×10-6。发信本振源的频率稳定度与本振源的类型有关。近年来由于微波介质稳频振荡源可以直接产生微波频率，并具有电路简单、杂波干扰及热噪声较小的优点，所以正在被广泛采用，其自身的频率稳定度可达到1×10-5~2×10-5左右。当用公务信号对介质稳频振荡源进行浅调制时，其频率稳定度会略有下降。对频率稳定度要求较高或较严格时，例如（1~5）×10-6，可采用脉冲抽样锁相振荡源等形式的本振源。除上述三项主要指标外，对发信机还有其他一些细节的技术要求，这里不再详述。设备组成数字微波的收信设备和解调设备组成了收信系统，这里所讲的收信设备只包括射频和中频两部分。目前收信设备都采用外插式收信方案，如图所示。外差式收信机方框图上图是一个有空间分集接收的收信设备组成方框图，分别来自上天线和下天线的直射波和经过各种途径（多径传播）到达接收点的电波，经过两个相同的信道，带通滤波器、噪声放大器、抑镜滤波器、收信混频器、前置中放，然后进行合成再经主中频放大器后输出中频已调信号。一种镜像抑制滤波器本方框图中画出的是最小振幅偏差合成分集接收方式。下天线的本机振荡源是由中频检出电路的控制电压对移相器进行相位控制的，以便抵消上、下天线收到多径传播的干涉波（反射波和折射波），改善带内失真，获得最好的抗多径衰落效果。一种微波低噪声放大器为了更好的改善因多径衰落造成的带内失真，在性能较好...
