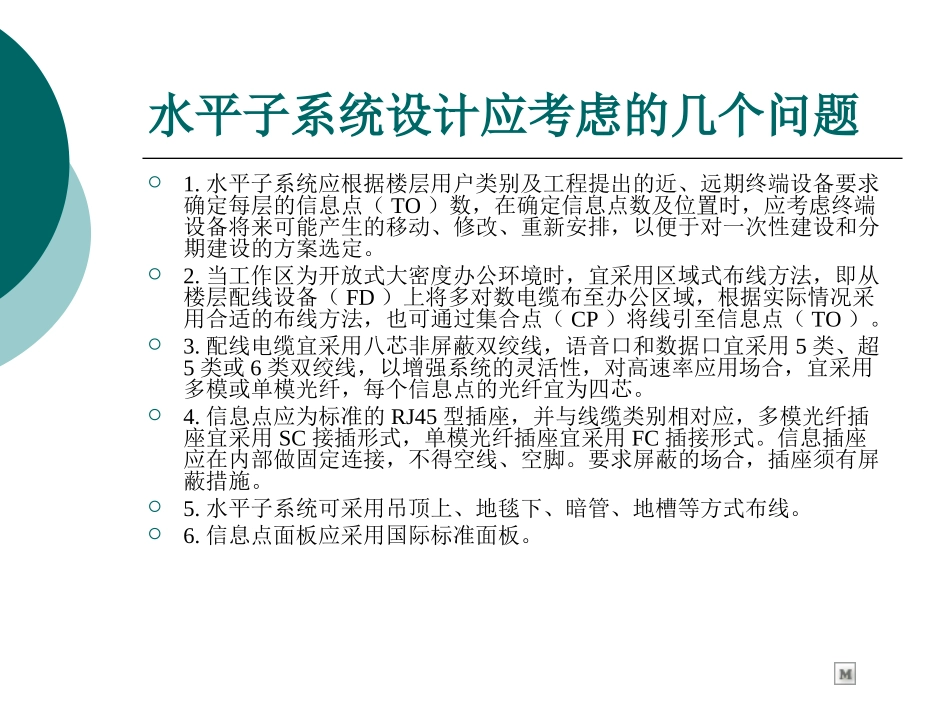

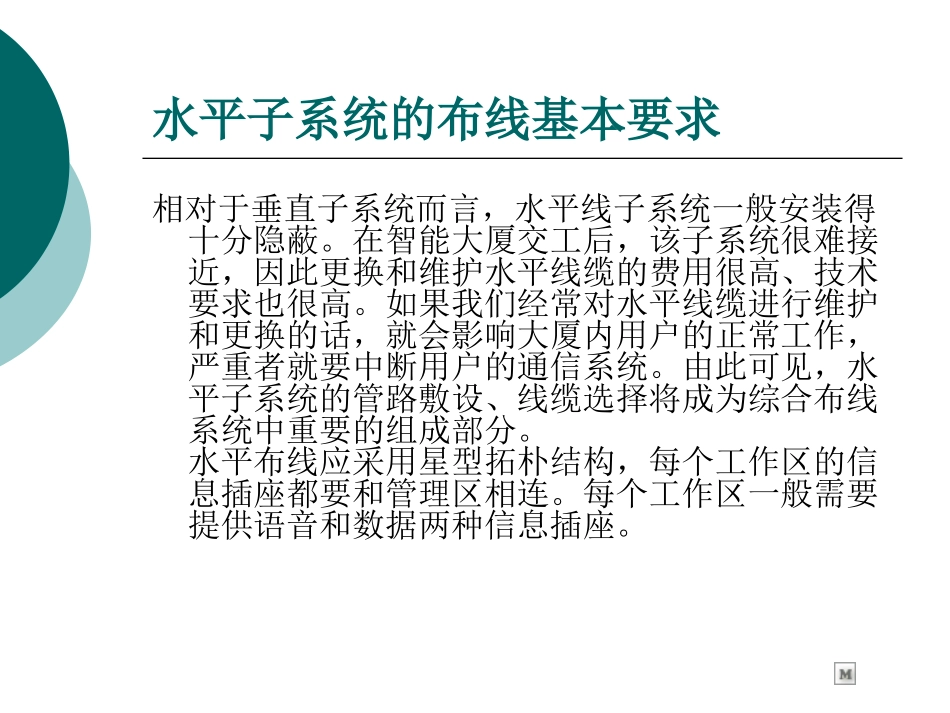

水平子系统的基本概念水平子系统的布线基本要求相对于垂直子系统而言，水平线子系统一般安装得十分隐蔽。在智能大厦交工后，该子系统很难接近，因此更换和维护水平线缆的费用很高、技术要求也很高。如果我们经常对水平线缆进行维护和更换的话，就会影响大厦内用户的正常工作，严重者就要中断用户的通信系统。由此可见，水平子系统的管路敷设、线缆选择将成为综合布线系统中重要的组成部分。水平布线应采用星型拓朴结构，每个工作区的信息插座都要和管理区相连。每个工作区一般需要提供语音和数据两种信息插座。1.水平子系统应根据楼层用户类别及工程提出的近、远期终端设备要求确定每层的信息点（TO）数，在确定信息点数及位置时，应考虑终端设备将来可能产生的移动、修改、重新安排，以便于对一次性建设和分期建设的方案选定。2.当工作区为开放式大密度办公环境时，宜采用区域式布线方法，即从楼层配线设备（FD）上将多对数电缆布至办公区域，根据实际情况采用合适的布线方法，也可通过集合点（CP）将线引至信息点（TO）。3.配线电缆宜采用八芯非屏蔽双绞线，语音口和数据口宜采用5类、超5类或6类双绞线，以增强系统的灵活性，对高速率应用场合，宜采用多模或单模光纤，每个信息点的光纤宜为四芯。4.信息点应为标准的RJ45型插座，并与线缆类别相对应，多模光纤插座宜采用SC接插形式，单模光纤插座宜采用FC插接形式。信息插座应在内部做固定连接，不得空线、空脚。要求屏蔽的场合，插座须有屏蔽措施。5.水平子系统可采用吊顶上、地毯下、暗管、地槽等方式布线。6.信息点面板应采用国际标准面板。水平子系统设计应考虑的几个问题1．水平子系统缆线的布线距离规定按照GB50311-2007国家标准的规定，水平子系统属于配线子系统中，对于缆线的长度做了统一规定，配线子系统各缆线长度应符合图6-1的划分并应符合下列要求：（１）配线子系统信道的最大长度不应大于100m。其中水平缆线长度不大于90m，一端工作区设备连接跳线不大于５m，另一端设备间（电信间）的跳线不大于５m，如果两端的跳线之和大于10m时，水平缆线长度(90m)应适当减少，保证配线子系统信道最大长度不应大于100m。图6-1配线子系统缆线划分（２）信道总长度不应大于2000m。信道总长度包括了综合布线系统水平缆线和建筑物主干缆线及建筑群主干三部分缆线之和。（３）建筑物或建筑群配线设备之间(FD与BD、FD与CD、BD与BD、BD与CD之间)组成的信道出现4个连接器件时，主干缆线的长度不应小于15m。水平子系统的规划和设计开放型办公室布线系统长度的计算对于商用建筑物或公共区域大开间的办公楼、综合楼等的场地，由于其使用对象数量的不确定性和流动性等因素，宜按开放办公室综合布线系统要求进行设计，并应符合下列规定：采用多用户信息插座时，每一个多用户插座包括适当的备用量在内，宜能支持12个工作区所需的8位模块通用插座；也可按下式计算。C=(102-H)／1.2(6-1-1)W=C-5(6-1-2)式中C=W+D——工作区电缆、电信间跳线和设备电缆的长度之和；D——电信间跳线和设备电缆的总长度；W——工作区电缆的最大长度，且W≤22m；如果在水平布线系统施工中，需要增加CP集合点时，同一个水平电缆上只允许一个CP集合点，而且CP集合点与FD配线架之间水平线缆的长度应大于15m。CP集合点的端接模块或者配线设备应安装在墙体或柱子等建筑物固定的位置，不允许随意放置在线槽或者线管内，更不允许暴露在外边。CP集合点只允许在实际布线施工中应用，规范了缆线端接做法，适合解决布线施工中个别线缆穿线困难时中间接续，实际施工中尽量避免出现CP集合点。在前期项目设计中不允许出现CP集合点。CP集合点的设置管道缆线的布放根数在水平布线系统中，缆线必须安装在线槽或者线管内。在建筑物墙或者地面内暗设布线时，一般选择线管，不允许使用线槽。在建筑物墙明装布线时，一般选择线槽，很少使用线管。选择线槽时，建议宽高之比为2：1，这样布出的线槽较为美观、大方。选择线管时，建议使用满足布线根数需要的最小直径线管，这样能够降低布线成本。缆线布放在管与线槽内的管径与截面利用率，应根据不同类型的缆线做不同的选择。管...
