热力开槽回填施工方案1VIP免费

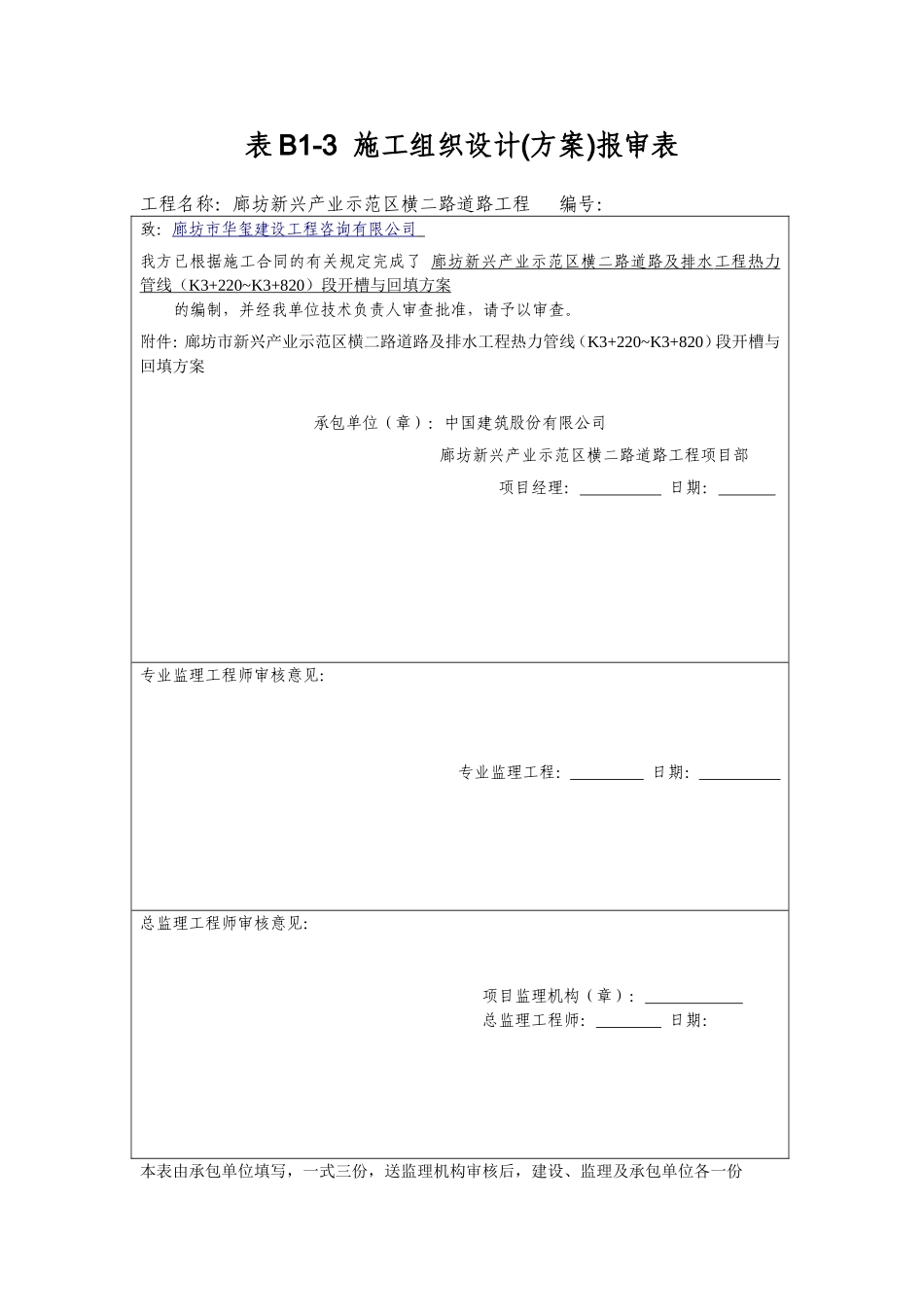

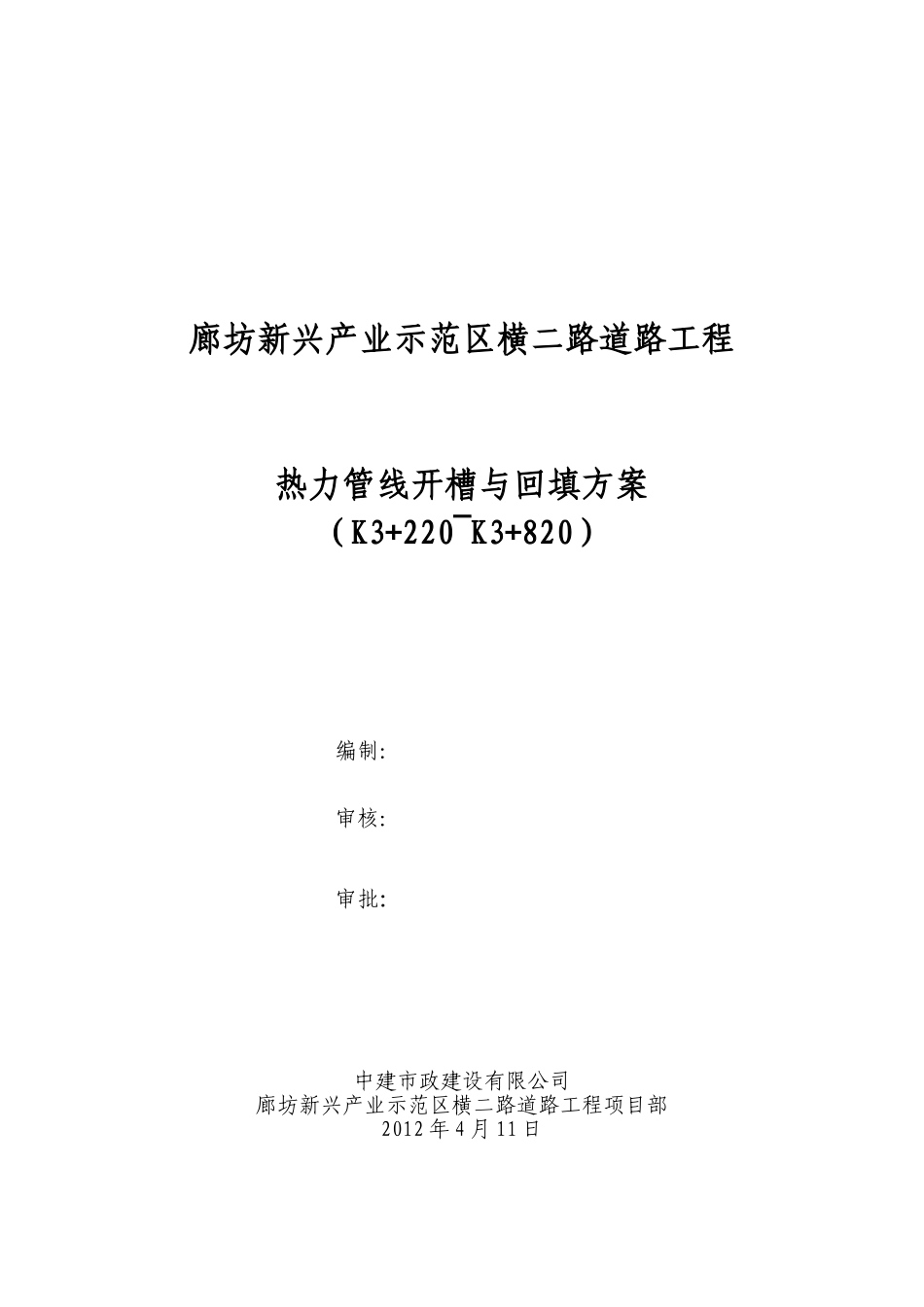

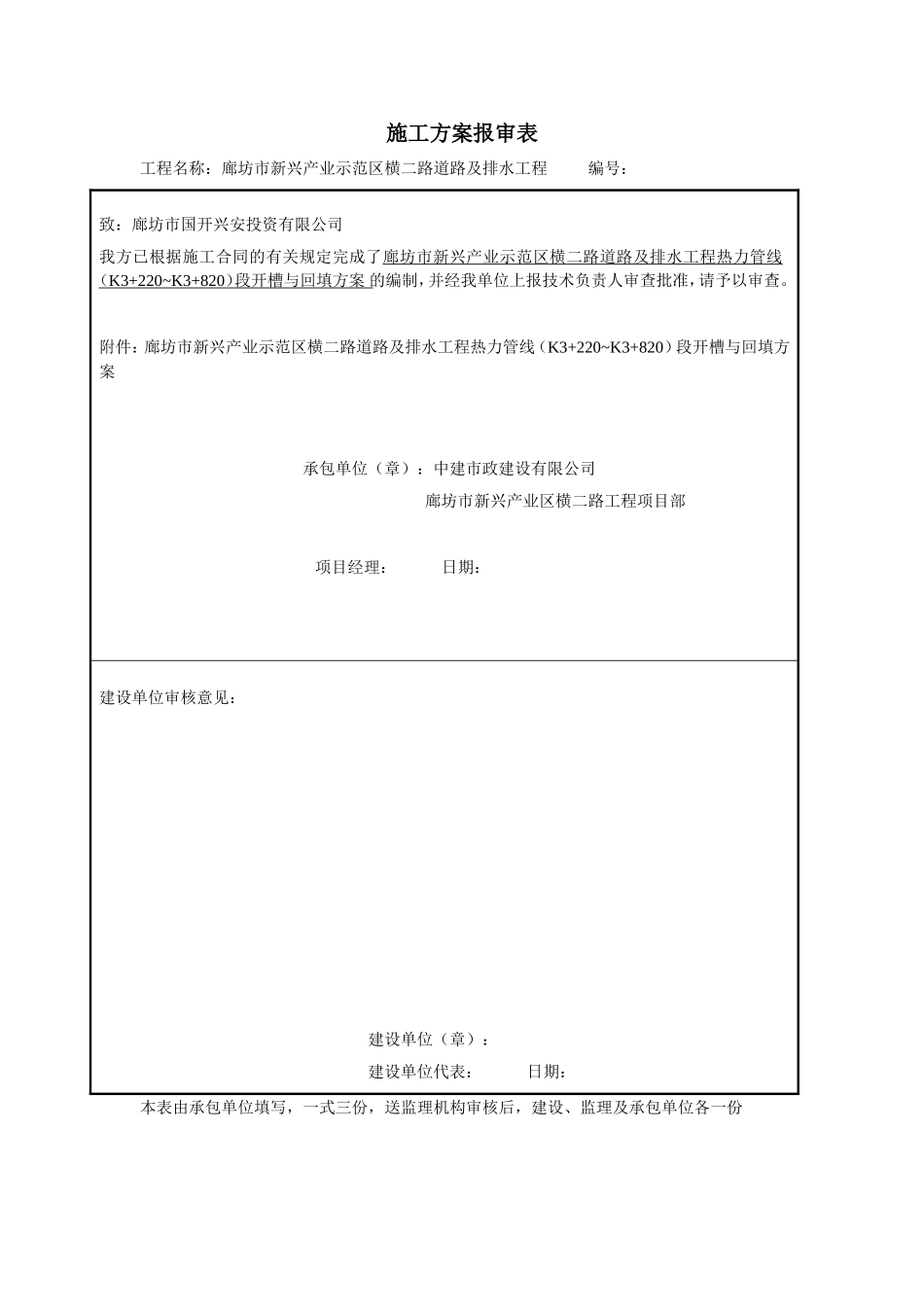

施工方案报审表工程名称：廊坊市新兴产业示范区横二路道路及排水工程编号：致：廊坊市国开兴安投资有限公司我方已根据施工合同的有关规定完成了廊坊市新兴产业示范区横二路道路及排水工程热力管线（K3+220~K3+820）段开槽与回填方案的编制，并经我单位上报技术负责人审查批准，请予以审查。附件：廊坊市新兴产业示范区横二路道路及排水工程热力管线（K3+220~K3+820）段开槽与回填方案承包单位（章）：中建市政建设有限公司廊坊市新兴产业区横二路工程项目部项目经理：日期：建设单位审核意见：建设单位（章）：建设单位代表：日期：本表由承包单位填写，一式三份，送监理机构审核后，建设、监理及承包单位各一份表B1-3施工组织设计(方案)报审表工程名称：廊坊新兴产业示范区横二路道路工程编号：致：廊坊市华玺建设工程咨询有限公司我方已根据施工合同的有关规定完成了廊坊新兴产业示范区横二路道路及排水工程热力管线（K3+220~K3+820）段开槽与回填方案的编制，并经我单位技术负责人审查批准，请予以审查。附件：廊坊市新兴产业示范区横二路道路及排水工程热力管线（K3+220~K3+820）段开槽与回填方案承包单位（章）：中国建筑股份有限公司廊坊新兴产业示范区横二路道路工程项目部项目经理：日期：专业监理工程师审核意见：专业监理工程：日期：总监理工程师审核意见：项目监理机构（章）：总监理工程师：日期：本表由承包单位填写，一式三份，送监理机构审核后，建设、监理及承包单位各一份廊坊新兴产业示范区横二路道路工程热力管线开槽与回填方案（K3+220~K3+820）编制：审核：审批：中建市政建设有限公司廊坊新兴产业示范区横二路道路工程项目部2012年4月11日廊坊新兴产业示范区横二路道路工程热力管线开槽与回填方案（K3+220~K3+820）中建市政建设有限公司廊坊新兴产业示范区横二路道路工程项目部2012年4月11日热力管线开槽与回填方案（K3+220~K3+820）本工程为廊坊新兴产业示范区横二路工程K3+220~K3+820处热力管线施工，管沟全长725.4m，设计压力1.6MPa，设计供回水温度115/70℃，介质为水，管径为DN1000~DN350，该管道为GB2级压力管道，敷设方式采用预制保温管冷安装无补偿直埋敷设。根据2012年3月31日下午在国开兴安投资有限公司会议室里的会议上决定及2012年4月10下发的关于横二路等七条主次干道专业管线路由整改的通知，纵三、横四等七条道路内的热力管沟开挖及回填由施工单位负责，我方对在道路内的热力管线位置进行查看，现场工作情况如下：此段道路范围内，W88~W78（桩号K3+775.836~K+360.608）段C1基础已经施工完成，在W88~W82（桩号K3+775.836~K+529.836）段管道安装完成，此处热力管沟开挖对已完成的污水管道与C1砂石基础造成扰动，施工中要采取必要的防护措施。一、沟槽开挖1、探槽为了探明地下障碍物、地下管线及地下水情况，在开挖之前进行探槽，获得所需资料后立即复原，根据探槽测量结果绘制地下障碍物结构位置图报业主工程师和监理工程师，进一步确定地下管线情况,如遇特殊情况及时向业主、监理、设计进行汇报，及时做出处理方案，本方案适用于开挖到管沟基底时无地下水，若开挖时遇有地下水，本段施工将做降水处理。2、施工顺序因W77、W84、W87支线在本段热力管线下方，故在热力管线安装前先将3处支线做好，因污水主管道与热力管沟两槽底边线相距94.5cm，故将污水管道与热力管沟合槽开挖，已经开挖完成的污水沟槽段，直接在槽边南侧进行开挖。3、开挖开挖方式：采用机械开挖与人工开挖相结合，人工配合清底修坡，挖土设备选用1m3反铲挖掘机装自卸汽车外运至弃土场，在有障碍物和机械开挖没有工作面的情况下，全部采用人工开挖。开挖时槽底预留200mm厚人工进行清槽，安装前人工挖土清底平整。本段沟槽开挖深度在5m左右，开挖深度＜5m的槽段直接按1:1放坡开挖到槽底，≥5m槽段分两步开挖，在开挖到边坡中部出留出不小于1.5m的台阶。（见开挖断面图）开挖深度小于5m管沟开挖断面图开挖深度大于5m管沟开挖断面图4、基面要求计算开槽断面（设计横断面图如下）开口宽度B=B1+KH+A+S；(S1=250；当槽深小于5m时，S取值为0；当槽深大于5m时，S取值为1500)B：沟槽开挖...
