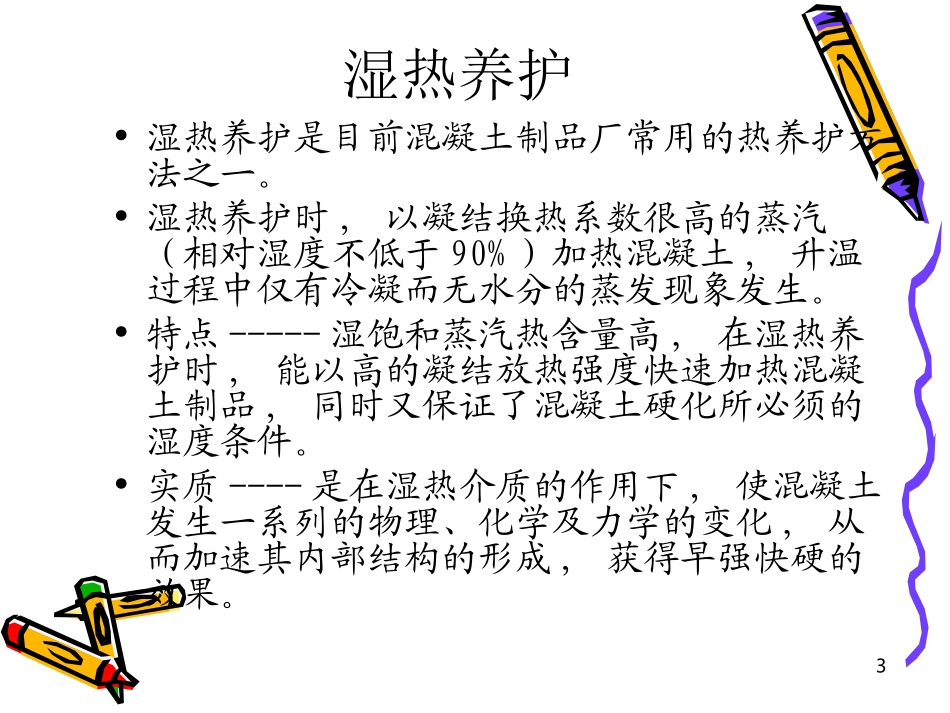

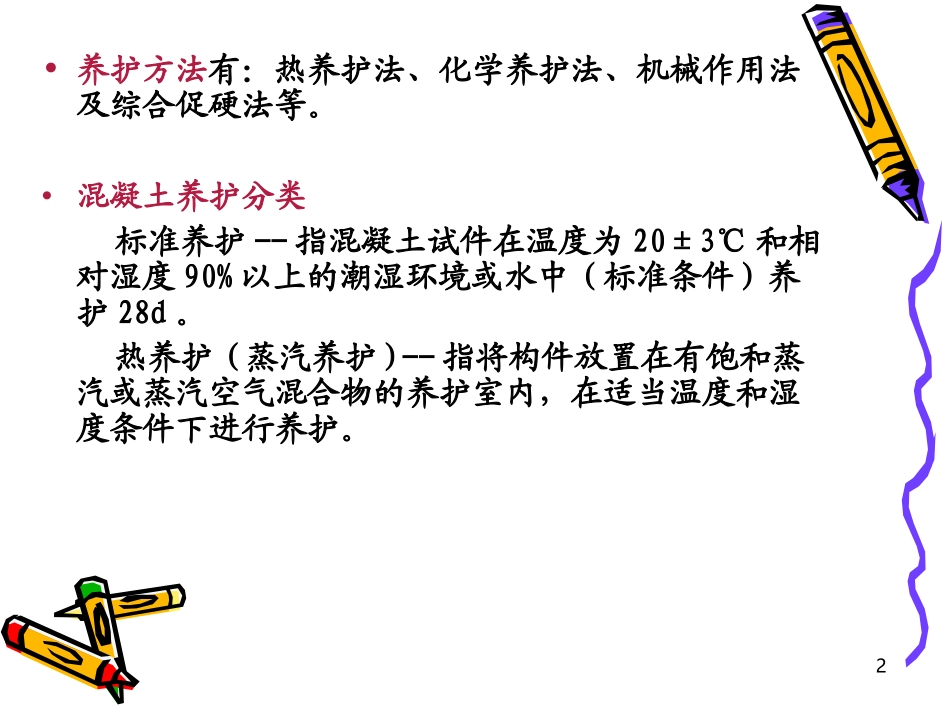

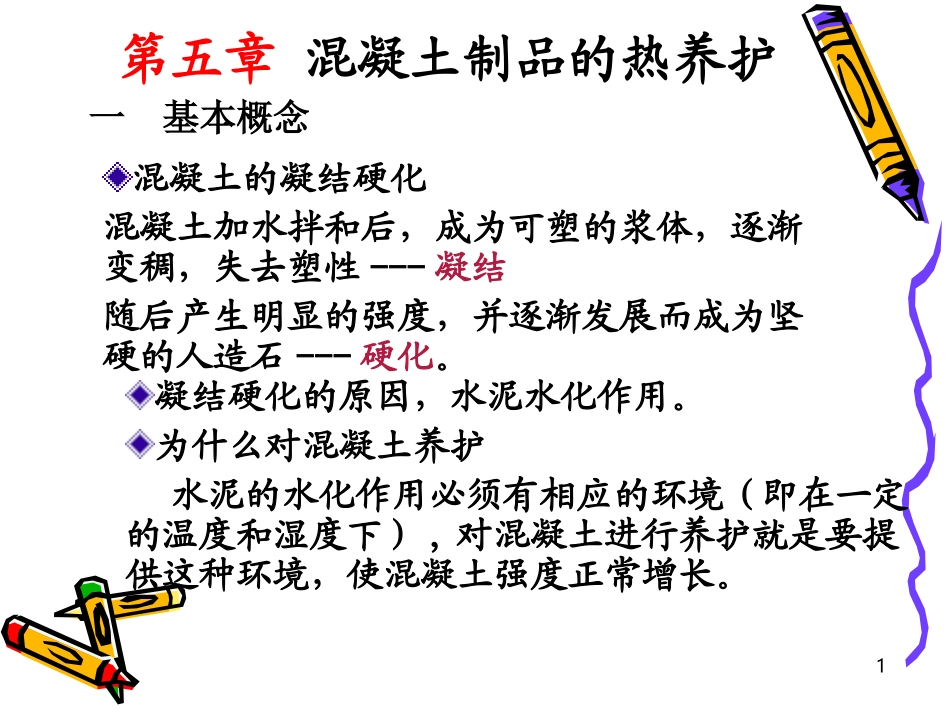

1凝结硬化的原因，水泥水化作用。为什么对混凝土养护水泥的水化作用必须有相应的环境（即在一定的温度和湿度下）,对混凝土进行养护就是要提供这种环境，使混凝土强度正常增长。第五章混凝土制品的热养护混凝土的凝结硬化混凝土加水拌和后，成为可塑的浆体，逐渐变稠，失去塑性---凝结随后产生明显的强度，并逐渐发展而成为坚硬的人造石---硬化。一基本概念2•养护方法有：热养护法、化学养护法、机械作用法及综合促硬法等。•混凝土养护分类标准养护--指混凝土试件在温度为20±3℃和相对湿度90%以上的潮湿环境或水中（标准条件）养护28d。热养护(蒸汽养护)--指将构件放置在有饱和蒸汽或蒸汽空气混合物的养护室内，在适当温度和湿度条件下进行养护。3湿热养护•湿热养护是目前混凝土制品厂常用的热养护方法之一。•湿热养护时,以凝结换热系数很高的蒸汽（相对湿度不低于90%）加热混凝土,升温过程中仅有冷凝而无水分的蒸发现象发生。•特点-----湿饱和蒸汽热含量高,在湿热养护时,能以高的凝结放热强度快速加热混凝土制品,同时又保证了混凝土硬化所必须的湿度条件。•实质----是在湿热介质的作用下,使混凝土发生一系列的物理、化学及力学的变化,从而加速其内部结构的形成,获得早强快硬的效果。4干热养护•常压干热养护是指在常压下不以水蒸汽为传热介质的养护方式。•特点----所需的静停时问较短，可缩短总的养护周期，•设备投资少，生产周期也较短，降低生产能耗。常压干热养护水泥混凝土制品，初步能耗可降低能耗40%以上，养护周期也可缩短，提高生产效率。•灰砂混凝土通常采用蒸压湿热养护工艺，采用合适的外加剂。•常用的干热养护设备有热风机等。•干热养护时,制品或者不与热介质直接接触,或者用低湿介质直接加热,其升温过程中则以水分的蒸发现象为主。本质----通过改变热养护时的热质交换状况,在减小加热速度和加热程度的同时,适当增强水分向介质迁移的强度,以达到既缩短养护周期,又大大削弱结构破坏程度的目的。5热养护的主要矛盾事实表明,外界热源既加速了混凝土的结构形成过程,又产生了结构破坏作用,使其性能明显劣于标准养护混凝土。混凝土的结构形成和结构破坏就成为热养护过程中的一对矛盾，这一矛盾的发展将决定着养护的效果和混凝土的性能。如蒸养硅酸盐水泥混凝土的28天抗压强度低10-40%,弹性模量低5-10%,耐久性如抗冻性也有所降低。升温速度越快,养护温度越高,性能相差越大。随着温度的提高,升温速度的提高,加速水泥水化反应：①促进混凝土结构形成的作用加强②同时,导致混凝土结构破坏的不利作用亦增强6影响水泥混凝土热养护质量的主要原因热物理作用是决定性因素•介质与混凝土制品间热质交换的条件及强度•介质的温度,湿度及运动速度•混凝土的种类及标号等。有：①当介质温度降低时,热养护作用强度相应减弱。7变湿介质养护•升温阶段Φ=50%；降温阶段Φ>95%，既能使升温阶段的热作用强度有所削弱,又使加热的最高温度提高,中心温度超过表面温度的时间提前。•显然,变热湿条件既利于减少升温期的破坏作用,又利于水泥水化反应的深人进行。②低湿介质养护，降温速度较慢适当缩短供热时间,延长保温降温时间,以达到节约热耗和减小出窑制品与周围介质温差的目的。8Φ％020406080100Q(千卡)19.259.6109.2172252363③不同湿度介质中热作用速度和强度的不同。温度相同的饱和蒸汽和饱和湿空气的含热量差别显著,此外,湿空气的相对湿度对其含热量的影响也十分明显。湿空气的相对湿度对含热量的影响9研究混凝土的热养护目的分析混凝土内部的化学、物理化学及物理变化过程及其影响因素。在此基础上,在各养护期内1.创造有利于混凝土结构形成的条件2.制约导致结构破坏的因素3.在不超用水泥、合理配制混凝土的条件下,缩短养护周期,并获得优质混凝土。10第一节热养护过程•热养护过程中的热质交换•热养护制度•水泥的水化热11一、热养护过程中的热质交换•饱和蒸汽湿热养护•制品的温度低于蒸汽的温度---蒸汽在制品敞露表面凝结---相变换热，h很大（6000W/m2K)•湿热养护混凝土时，外部热交换的强度主要取决于蒸汽的凝结速率，蒸气中混有不凝气体时，换热强度明显下降，而实际热...
