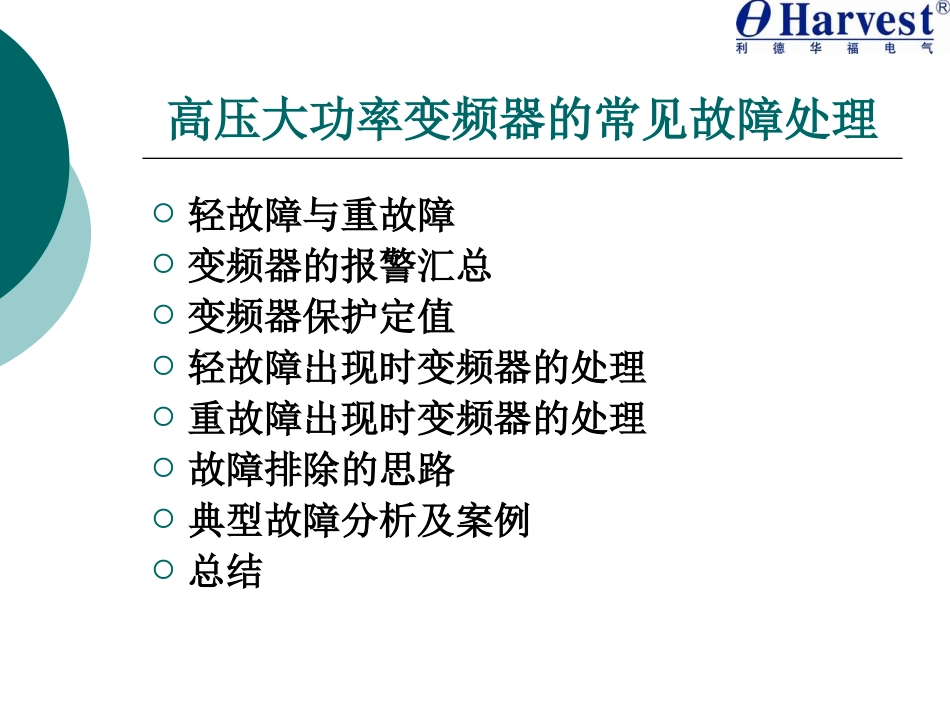

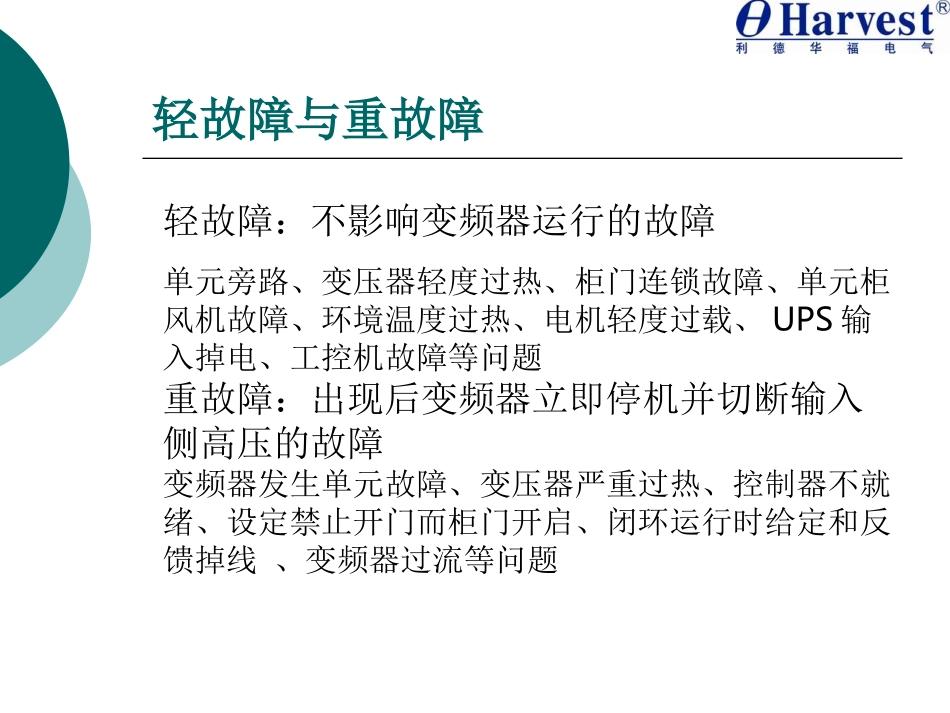

高压大功率变频器的常见故障处理轻故障与重故障变频器的报警汇总变频器保护定值轻故障出现时变频器的处理重故障出现时变频器的处理故障排除的思路典型故障分析及案例总结轻故障与重故障轻故障：不影响变频器运行的故障单元旁路、变压器轻度过热、柜门连锁故障、单元柜风机故障、环境温度过热、电机轻度过载、UPS输入掉电、工控机故障等问题重故障：出现后变频器立即停机并切断输入侧高压的故障变频器发生单元故障、变压器严重过热、控制器不就绪、设定禁止开门而柜门开启、闭环运行时给定和反馈掉线、变频器过流等问题轻故障汇总单元旁路（以下情况，功率单元可以旁路运行：功率单元输入缺相、功率单元过热、功率单元直流母线欠压、功率单元驱动故障、功率单元电源故障；）；控制电源掉电；变压器轻度过热120℃；在高压就绪的情况下，风机故障；电机120％过载；DCS模拟给定掉线；环境温度过于40℃运行中柜门打开（可设定为重故障）重故障汇总变压器严重过热130℃；电机150％过流；系统故障（以下情况，可以引起系统故障：高压失电、旁路级数超过设定值、功率单元直流母线过压、功率单元光纤故障）；保护定值过载保护：电机额定电流的120％，每十分钟允许1分钟（反时限特性），超过则保护停机。过流保护：电机额定电流的150％，允许3秒钟，超过则立即保护停机。变频器输出电流超过电机额定电流的200％，在10微秒内保护停机。过压保护：检测每个功率模块的直流母线电压，如果超过额定电压的115％，则变频器停机。欠压保护：检测每个功率模块的直流母线电压，如果低于设定的数值（65％Un15s，完全失电3s），则变频器停机。变压器部分过热保护定值a、变频器柜体设置温度检测，当环境温度超过40℃时，发出报警信号。b、在主要发热元件上设置温度检测，一旦超过设定跳机温度85℃，则保护停机。c、对整流变压器进行温度保护，120℃时发出报警信号，变频器可继续运行；130℃时发出跳闸信号，变频器停机。d、整流变压器温控仪可以控制变压器散热风机启停，80℃时启动风机，75℃时停止风机。轻故障出现时变频器的处理•轻故障发生时，变频器给出间歇的“音响报警”和间断的“故障指示”。报警状态下，如果用户发出“报警解除”指令，则系统撤消“音响报警”信号。•对于轻故障的发生，变频器不作记忆锁存处理。故障存在时报警，如果故障自行消失，则报警自动取消。•需要提醒用户注意的是，虽然轻故障不会立即导致停机，但也应及时采取处理措施，以免演变为重故障。如UPS输入掉电重故障出现时变频器的处理•重故障发生时，变频器给出连续的“音响报警”、“高压急切”以及“紧急停机”指令。用户可以用“报警解除”按钮清除报警的音响信号，但变频器保持“高压急切”以及“紧急停机”指令。•重故障发生后，系统作记忆处理。故障一旦发生，变频器报警并自动跳闸停机。如果故障自行消失，“高压急切”以及“紧急停机”等指令也都一直保持，故障原因被记录。只有故障彻底排除，并且用“系统复位”按钮将系统复位后才能重新开机。保护定值：超过额定电压的115％直流母线过电压原因：高压电源正向波动是否超过允许值；如果是减速时过电压，请适当加大变频器的减速时间设定值。接线螺栓的松动和打火、单元控制板损坏过电压案例某钢铁公司有我公司一台6kV800kW变频器，定货时要求变频器输入电压为6kV.设备交付用户使用后，在白天运行正常，在夜间容易出现高电压保护跳机。进入夏季后又恢复正常。直流母线欠电压保护定值：欠压保护：检测每个功率模块的直流母线电压，如果低于设定的数值（65％Un15s，完全失电3s），则变频器停机负向波动是否超过该允许值高压开关是否掉闸整流变压器副边是否短路接线螺栓是否紧固和断裂检查功率单元三相进线是否松动功率单元三相进线熔断器是否完好。接线螺栓的松动和打火单元控制板损坏也可能引起单元直流母线欠电压。变频器过流变频器输出电流霍尔检测电流后送入控制器信号调整板转换为0～10V的标准信号，通过硬件比较器和软件综合判断是否过流。电流霍尔采样信号调整板CPU板硬件比较器CPU采样判断基准源过流系...
